Präzisionspositionierungsschiebetisch Regelmäßiger Kalibrierungsprozess: Anwendungsschritte des Laserinterferometers

Date: Jan 21 2026

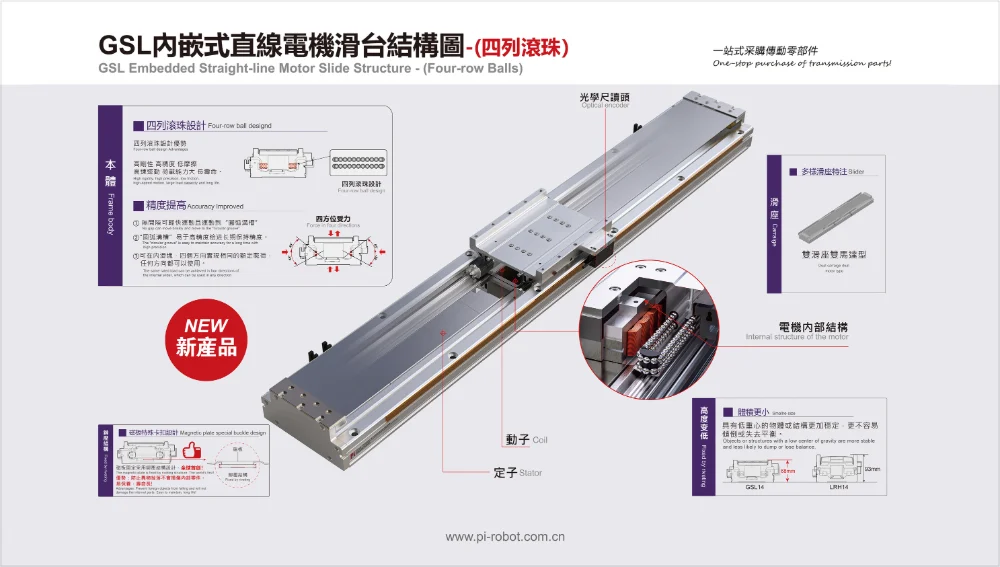

Die Positionierungsgenauigkeit (±0,1 μm bis ±10 μm), die Wiederholgenauigkeit und die Geradlinigkeit der Bewegung des Präzisionspositionierungsschiebetisches verschlechtern sich mit der Zeit aufgrund von mechanischem Verschleiß, thermischer Verformung oder lockerer Montage. Die regelmäßige Kalibrierung ist das wichtigste Mittel, um die Leistung der Geräte sicherzustellen. Laserinterferometer sind mit ihrer nanoskaligen Messgenauigkeit (bis zu 0,1 μm) und den Vorteilen der berührungslosen Messung zum „Goldstandard“ für die Kalibrierung von Schiebetischen geworden. In diesem Artikel werden die standardisierten Anwendungsschritte von Laserinterferometern bei der Schiebetischkalibrierung unter fünf Aspekten erläutert: Vorbereitung vor der Kalibrierung, Installation und Ausrichtung von Laserinterferometern, Multiparameter-Messverfahren, Datenverarbeitung und -anpassung sowie Überprüfung und Archivierung.

I. Vorbereitungen vor der Kalibrierung: Bestätigung des Umgebungs- und Gerätestatus

Die Zuverlässigkeit der Kalibrierungsergebnisse hängt von einer strengen externen Zustandskontrolle ab und die folgenden Vorbereitungen müssen im Voraus abgeschlossen werden:

1. Umweltkontrolle (Kernprämisse

Laserinterferometer reagieren empfindlich auf die Umgebung und müssen in einer Umgebung mit konstanter Temperatur, konstanter Luftfeuchtigkeit und geringer Vibration betrieben werden.

• Temperatur: Geregelt auf 20 ± 0,5 °C (± 0,1 °C für präzise Szenarien), mit Temperaturschwankungen ≤ 0,5 °C/h (um Wärmeausdehnungsfehler zu vermeiden);

• Luftfeuchtigkeit: 40 % bis 60 % relative Luftfeuchtigkeit (um Kondensation auf optischen Komponenten oder elektrostatische Adsorption von Staub zu verhindern);

• Vibration: Aktive/passive Schwingungsisolationstische (Vibrationsbeschleunigung ≤50 μm/s², Frequenz ≤100 Hz) werden eingesetzt und von Vibrationsquellen wie Stanzmaschinen und Außeneinheiten von Klimaanlagen ferngehalten.

• Luftstrom: Schließen Sie die Türen und Fenster, um zu verhindern, dass die Bewegung von Personen den optischen Weg durch den Luftstrom stört (Laserstrahlen werden leicht durch Änderungen im Brechungsindex der Luft beeinträchtigt).

2. Liste der Werkzeuge und Materialien

Kategorieelementverwendung

Zu den wichtigsten Messwerkzeugen für Messgeräte gehören Laserinterferometer-Hosts (wie Renishaw XL-80, Keysight 5530), Geradheitsspiegelgruppen und Winkelinterferometer, die die Messung von Positionierung/Geradheit/Winkelfehler unterstützen

Die optischen Komponenten, einschließlich des linearen Reflektors (der sich zusammen mit dem Schiebetisch bewegt), des Strahlteilers (feste Referenz) und der Installationshalterung (magnetisch/mechanisch fixiert), bilden den optischen Pfad zur Reflexion/Teilung des Laserstrahls

Hilfswerkzeuge: Füllstandsmessgerät (Genauigkeit 0,02 mm/m), Thermometer (±0,1℃), Drehmomentschlüssel, fusselfreies Tuch, Alkohol-Wattepad zum Kalibrieren der Ebene des Schiebetisches, optische Komponenten reinigen und Schrauben festziehen

Reinigen Sie die Führungsschienen/Leitspindeln des Schiebetisches (entfernen Sie Ölflecken und Metallreste) und überprüfen Sie die Schmierung (Fett gemäß Wartungsliste nachfüllen), um eine reibungslose Bewegung des Schiebetisches zu gewährleisten und zu vermeiden, dass Verunreinigungen die Messung beeinträchtigen

3. Schiebetisch- und Steuerungssystemeinstellungen

• Bewegungsbereich: Bestätigen Sie den vollen Hub des Schiebetisches (z. B. 0 bis 500 mm), legen Sie die Messpunkte als „Startpunkt – Mittelpunkt – Endpunkt“ und die dazwischen liegenden gleichen Teilungspunkte fest (es wird empfohlen, mindestens 5 Punkte zu haben, z. B. 0, 125, 250, 375, 500 mm);

• Geschwindigkeitsregelung: Verwenden Sie für die Kalibrierung eine niedrige Geschwindigkeit (≤0,1 m/s), um eine Verformung der Führungsschiene durch Trägheitskräfte zu vermeiden.

• Steuerungssystemmodus: Wechseln Sie zu „Manueller Weichenbetrieb“ oder „Programmierte Einzelschrittausführung“, um präzise und kontrollierbare Positionsanweisungen zu gewährleisten.

Ii. Installation und Ausrichtung des Laserinterferometers: Der Schlüssel zur Vermeidung des Abbe-Fehlers

Die Messgenauigkeit eines Laserinterferometers (insbesondere die Geradheit und Winkelfehler) hängt stark von der Ausrichtung des optischen Pfades ab. Der Kern besteht darin, den „Abbé-Fehler“ (den Fehler, der durch die Nichtübereinstimmung der Messachse und der Bewegungsachse verursacht wird) zu beseitigen.

Schritt 1: Bestimmen Sie die Messachse und den Installationsbezug

• Messachse: Der Laserstrahl muss exakt mit der Bewegungsrichtung des Schiebetisches übereinstimmen (Idealzustand). Wenn ein Winkel θ vorhanden ist, beträgt der Verschiebungsfehler ΔL≈H×sinθ (H ist die Installationshöhe des Reflektors und θ ist der Winkel).

• Referenzebene: Nehmen Sie die Installationsebene der Schiebetischbasis als Referenz und nivellieren Sie sie mit einer Wasserwaage (Ebenheit ≤0,02 mm/m), um sicherzustellen, dass die Bewegungsrichtung des Schiebetisches parallel zum Boden verläuft (vermeiden Sie Neigungsfehler aufgrund der Schwerkraft).

Schritt 2: Installation optischer Komponenten und Ausrichtung optischer Pfade

Fester Strahlteiler

Installieren Sie den Strahlteiler am Referenzende der Bewegungsrichtung des Schlittens (z. B. am vorderen Ende der Basis) und befestigen Sie ihn mit einer Magnethalterung, um sicherzustellen, dass die Spiegeloberfläche senkrecht zum Laserstrahl steht (zur Hilfskalibrierung kann ein rechtwinkliges Quadrat verwendet werden).

Stellen Sie die Höhe des Strahlteilers so ein, dass der Laserstrahl durch die Mitte der Spiegelfläche verläuft (Mittelpunkt markieren und mit einem Zielkreuz anzielen).

(2) Installieren Sie den linearen Spiegel (mitlaufendes Ende).

Befestigen Sie den Reflektor durch die Halterung am Gleitblock des Gleittisches und stellen Sie sicher, dass die Spiegeloberfläche parallel zur Spiegeloberfläche des Strahlteilers ist (Kalibrierung mit der Ausrichtungsfunktion des Autokollimators oder Laserinterferometers, mit einer Punktüberlappung von ≥90 %).

Kernpunkt: Die Bewegungsbahn des Reflektors muss koaxial zum Laserstrahl sein (dies kann mit der „Probebewegungsmethode“ überprüft werden: Bewegen Sie den Schiebetisch manuell und beobachten Sie, ob sich der Messwert des Laserinterferometers linear ändert, ohne zu springen oder zu versetzen).

(3) Optimierungsmaßnahmen zur Vermeidung des Abbe-Fehlers

• Koaxiales Design: Die Installationshöhe H des Reflektors sollte so niedrig wie möglich sein (z. B. nahe an der Unterseite des Schiebers), um den H×sinθ-Term zu reduzieren;

• Fehlerkompensation: Wenn es unmöglich ist, vollständig koaxial zu sein, geben Sie den „Abbe-Bias“ (H×sinθ) über die Laserinterferometer-Software ein, um den Fehler automatisch zu korrigieren (der enthaltene Winkel θ muss im Voraus gemessen werden).

Schritt 3: Vorheizen des Systems und Nullpunktkalibrierung

Das Laserinterferometer sollte nach der Inbetriebnahme 30 Minuten lang vorgewärmt werden (mit stabilen elektronischen Komponenten), dann an einen Computer angeschlossen und die Messsoftware (z. B. Renishaw LaserXL) gestartet werden.

• Führen Sie eine „Nullpunktkalibrierung“ durch: Bewegen Sie den Schlitten zum Startpunkt (z. B. 0 mm) und stellen Sie den Messwert des Laserinterferometers auf Null ein (stellen Sie sicher, dass die Software „0,000 mm“ anzeigt).

III. Multiparameter-Messverfahren: Positioniergenauigkeit, Geradheit und Winkelfehler

Die Kalibrierung des Schiebetisches erfordert die Messung von fünf Kernparametern: Positionierungsgenauigkeit, Wiederholgenauigkeit, Geradheit, Nickwinkel und Gierwinkel. Die Schritte sind wie folgt:

1. Messung der Positionierungsgenauigkeit und Wiederholgenauigkeit

Prinzip: Vergleichen Sie die Abweichung zwischen der vorgegebenen Position des Schiebetisches und der tatsächlichen Position und bewerten Sie systematische Fehler (Positionierungsgenauigkeit) und zufällige Fehler (Wiederholungspositionierungsgenauigkeit).

Arbeitsschritte

• Unidirektionale Messung

Legen Sie die Messpunkte fest (z. B. 0, 100, 200, 300, 400, 500 mm), und der Schiebetisch bewegt sich unidirektional vom Startpunkt (0 mm) zum Endpunkt und stoppt nacheinander an den Zielpunkten.

2. Das Laserinterferometer zeichnet die tatsächliche Position jedes Punkts auf (der Befehl lautet beispielsweise 100 mm, die tatsächliche Position beträgt jedoch 99,8 mm, mit einem Fehler von -0,2 μm).

Zeichnen Sie nach Abschluss des gesamten Vorgangs die Kurve „Sollposition – Istposition“ (Positionierungsfehlerkurve).

• Bidirektionale Messung

Der Schlitten bewegt sich in einer Schleife vom Startpunkt zum Endpunkt und dann zurück zum Startpunkt (z. B. 0→500→0→500 mm), wobei jeder Punkt dreimal wiederholt wird.

2. Notieren Sie den Fehler der Vorwärts-/Rückwärtsbewegung und berechnen Sie das „Rückwärtsspiel“ (die Differenz zwischen dem Vorwärts-Endpunkt und dem Rückwärts-Startpunkt).

• Genauigkeit der wiederholten Positionierung: Bewegen Sie denselben Zielpunkt (z. B. 250 mm) fünfmal wiederholt und berechnen Sie die maximale Abweichung (z. B. ± 0,3 μm).

2. Geradheitsfehlermessung

Prinzip: Mithilfe der Geradheitsspiegelgruppe (einschließlich zweier vertikal angeordneter Spiegel) wird der Versatz des Schiebetisches nach oben und unten (vertikale Richtung) sowie nach links und rechts (horizontale Richtung) während der Bewegung gemessen.

Arbeitsschritte

Ersetzen Sie in der Gruppe der Geradheitsspiegel einen Spiegel durch einen „rechtwinkligen Spiegel“ (oder verwenden Sie direkt ein Laserinterferometermodul mit Geradheitsmessung);

Der Schiebetisch bewegt sich über seinen gesamten Hub und das Laserinterferometer zeichnet die Versätze in vertikaler (Y-Achse) bzw. horizontaler (Z-Achse) Richtung auf.

Die Software generiert eine „Geradheitsfehlerkurve“, um den maximalen Versatz (z. B. ±2 μm/500 mm in vertikaler Richtung) zu bewerten.

3. Messung von Winkelfehlern (Nickwinkel, Gierwinkel)

Prinzip: Mithilfe eines Winkelinterferometers (einschließlich eines Keilprismas) wird der Rotationsfehler des Schiebetisches um die X-Achse (Neigungswinkel) und die Y-Achse (Gierwinkel) während seiner Bewegung gemessen.

Arbeitsschritte

Installieren Sie das Winkelinterferometer (am Schieber des Schiebetisches befestigt). Nachdem der Laserstrahl vom Winkelinterferometer reflektiert wurde, wird der Winkel anhand der Änderung des Interferenzstreifens berechnet.

Der Schiebetisch bewegt sich über seinen gesamten Hub und zeichnet die Änderungen des Nickwinkels (θx) und des Gierwinkels (θy) auf (z. B. Nickwinkel ±0,5 Bogensekunden/500 mm).

Wenn der Winkelfehler die Toleranz überschreitet, muss der Anzug der Montageschrauben der Führungsschiene angepasst werden (Zugentlastung) oder die verschlissenen Führungsschienengleiter sollten ersetzt werden.

IV. Datenverarbeitung und -anpassung: Von Fehlerkurven bis zur mechanischen Korrektur

Laserinterferometer-Software (wie Renishaw LaserXL, API Laser Calibrator) generiert automatisch Fehlerberichte. Es ist notwendig, die Grundursache des Problems zu ermitteln und in Kombination mit den Daten Anpassungen vorzunehmen.

Schlüsselindikatoren für die Datenverarbeitung

Qualifikationskriterien für Parameterdefinitionen (Beispiel)

Der maximale Fehler des gesamten Hubs für die Positioniergenauigkeit (Max-Min) beträgt ±1 μm (Präzisionsklasse) und ±5 μm (Industrieklasse).

Die Standardabweichung (σ) mehrerer Bewegungen an derselben Position für die Genauigkeit der wiederholten Positionierung beträgt ≤0,5 μm (Präzisionsgrad).

Der maximale Versatz des Geradheitsfehlers in vertikaler/horizontaler Richtung über den gesamten Hub beträgt ≤2μm/500mm

Der Unterschied in den Positionierungsfehlern zwischen der Vorwärts- und Rückwärtsbewegung des Spiels beträgt ≤1μm

2. Häufige Fehler und Anpassungsmaßnahmen

Fehlerarten, Fehlerkurvencharakteristik, Anpassungsmaßnahmen

Periodische Positionierungsfehler stellen sich als Sinuswelle dar (z. B. ±0,5 μm Fehler pro 100 mm). Steigungsfehler der Leitspindel: Geben Sie die „Steigungskompensationstabelle“ in das Steuerungssystem ein (umgekehrte Kompensation basierend auf dem gemessenen Fehler).

Der kumulative Positionierungsfehler steigt linear mit zunehmendem Hub (z. B. 0 → 500 mm Fehler + 2 μm). Unzureichende Geradheit der Führungsschiene: Passen Sie die Ebenheit der Führungsschieneninstallation an oder schleifen Sie die Seite der Führungsschiene, um lokalen Verschleiß zu beheben

Die Winkelfehlerkurve der Neigungswinkelabweichung zeigt einen Aufwärtstrend (z. B. 0 → 500 mm Neigung + 1 Bogensekunden). Die Vorspannkraft des Schiebers ist ungleichmäßig: Lösen Sie die Befestigungsschrauben des Schiebers und ziehen Sie sie gleichmäßig wieder fest (oder passen Sie die Dicke der Vorspanndichtung an).

Wenn das Spiel zu groß ist und der Unterschied zwischen dem Vorwärts-Endpunkt und dem Rückwärts-Startpunkt mehr als 1 μm beträgt, stellen Sie die Mutternabdeckungsschraube ein (erhöhen Sie die Vorspannung) oder ersetzen Sie die verschlissene Leitspindelmutter

3. Kompensation von Steuerungssystemparametern

Wenn die mechanische Einstellung Fehler (z. B. Steigungsfehler der Leitspindel) nicht vollständig beseitigen kann, muss eine Fehlerkompensationstabelle in das Steuersystem des Schiebetisches (z. B. SPS, Bewegungssteuerung) eingegeben werden:

• Neigungskompensation: Geben Sie basierend auf dem vom Laserinterferometer gemessenen Positionierungsfehler den Kompensationswert an jedem Messpunkt ein (wenn der Fehler beispielsweise an einem 100-mm-Punkt -0,2 μm beträgt, beträgt die Kompensation +0,2 μm).

• Spielkompensation: Stellen Sie den „Spielwert“ (z. B. 0,5 μm) in der Steuerung ein, und der Kompensationsbetrag wird beim Bewegen automatisch überlagert.

V. Verifizierung und Archivierung: Stellen Sie die Gültigkeit der Kalibrierung sicher

1. Erneut testen und überprüfen

Nach der Anpassung wurden alle Parameter erneut mit dem Laserinterferometer gemäß dem ursprünglichen Messverfahren erfasst, um zu bestätigen, dass der Fehler auf den qualifizierten Bereich (z. B. Positionierungsgenauigkeit ≤ ± 1 μm) reduziert wurde.

2. Aufzeichnungen und Berichte

Erstellen Sie die „Slide Table Calibration File“, einschließlich:

• Umgebungsparameter: Temperatur, Luftfeuchtigkeit, Vibrationswert (mit Messwerten angeschlossener Messgeräte);

• Messdaten: Positionierungsfehlerkurve, Geradheits-/Winkelfehlerbericht (Screenshot archiviert);

• Einstellprotokolle: Mechanische Einstellteile (z. B. Drehmoment der Führungsschienenbolzen, Vorspannung der Leitspindeln), Kompensationswerte der Steuerung;

• Schlussfolgerung: Kalibrierungsergebnisse (qualifiziert/nicht qualifiziert), Datum der nächsten Kalibrierung (es wird empfohlen, Präzisionsobjektträger alle 3 bis 6 Monate und Industrieobjektträger alle 12 Monate zu kalibrieren).

Vi. Vorsichtsmaßnahmen: Vermeiden Sie fünf große Missverständnisse bei der Kalibrierung

1. Vernachlässigung der Umgebungskontrolle: Die Kalibrierung wurde nicht in einer Umgebung mit konstanter Temperatur durchgeführt, was zu Wärmeausdehnungsfehlern führte (wenn sich die Temperatur beispielsweise um 1 °C ändert, beträgt der 500-mm-Hubfehler etwa 5,6 μm);

2. Falsch ausgerichteter optischer Weg: Der Reflektor ist nicht koaxial zum Laserstrahl, was zu einem Abbe-Fehler führt (z. B. H=50 mm, θ=0,01°, Fehler ≈8,7 μm);

3. Unzureichende Messpunkte: Es wird nur der Startpunkt/Endpunkt gemessen und die periodischen Fehler an den Zwischenpunkten werden weggelassen (z. B. lokaler Verschleiß der Leitspindel).

4. Nur Messung ohne Justierung: Nach Entdeckung von Fehlern führt die ausschließliche Aufzeichnung ohne Justierung zu einer kontinuierlichen Verschlechterung der Genauigkeit des Schiebetisches.

5. Unterlassene Rückwärtsmessung: Das Ignorieren des Rückwärtsspiels führt zu einer inkonsistenten bidirektionalen Positionierungsgenauigkeit (z. B. einer Fehlausrichtung der Vorwärts- und Rückwärtslinien der Graviermaschine).

Zusammenfassung

Der Kern des Präzisionspositionierschiebetisches für die Laserinterferometerkalibrierung ist „strenge Umgebungskontrolle, präzise Ausrichtung des optischen Pfades, Multiparametermessung und datengesteuerte Anpassung“. Durch standardisierte Prozesse kann die Positioniergenauigkeit des Schiebetisches auf ±1 μm stabilisiert und seine Lebensdauer um mehr als 30 % verlängert werden. Denken Sie daran: Die Kalibrierung ist keine „einmalige Aufgabe“, sondern ein kontinuierlicher Prozess der „regelmäßigen Wartung + Datenrückverfolgbarkeit“. Der Kalibrierungsplan sollte in Kombination mit der Nutzungshäufigkeit des Schiebetisches dynamisch angepasst werden (z. B. sollte der Kalibrierungszyklus verkürzt werden, wenn er 24 Stunden lang in Betrieb ist).
