Leicht und langlebig

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 45 kg

Leitung: 40 mm

Maximale Geschwindigkeit: 2000 mm/s

Hubabstand: 100–4050 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Besonderer Hinweis: Multi-Slide-Sitz, Mechanismus zur Einstellung der Riemenspannung, patentiertes Kraftstoffdüsendesign (optional)

Hochsteifer Körper/hochsteife obere Abdeckung

Motormarke, Motoreinbauort

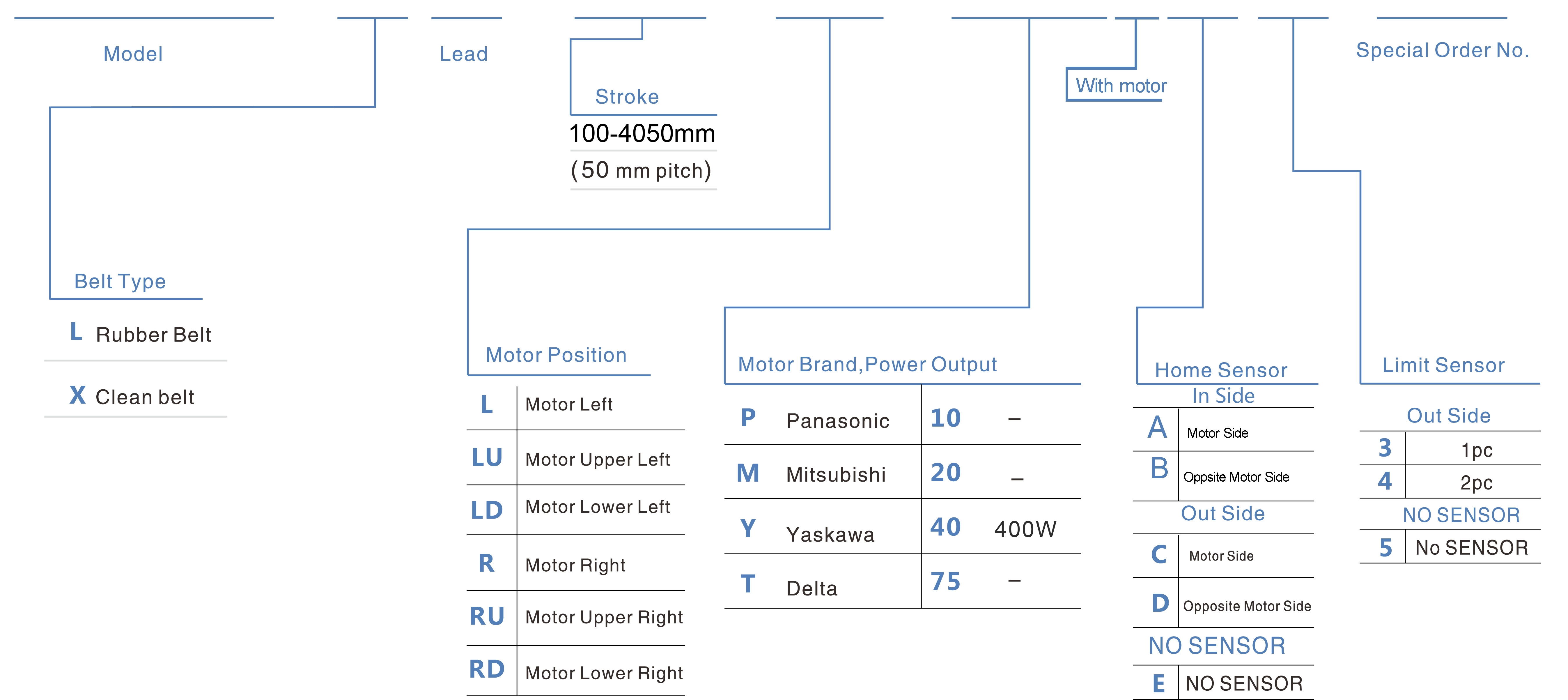

Bestellmethode

RMF17 - L40- 100-L -M40 -YC 4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,04
	Steigung (mm)		40
	Maximale Geschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	45
		Vertikal (kg)	-
	Nennschub (N)		204
	Hubsteigung (mm)		100-4050 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		400W
	Riemenbreite (mm)		30
	Linearführung mit hoher Steifigkeit (mm)		B20XH15
	Home-Sensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation	A	B	C
10kg	2942	1133	1033
20kg	1430	547	498
30kg	926	350	320
45kg	588	219	201

(Einheit: mm)

Wandinstallation	A	B	C
15kg	676	742	1933
25kg	390	428	1127
35kg	269	294	781
45kg	201	219	588

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	1032
Abgeordneter	1034
HERR	908

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenbreite (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gürtel	RMF14	Ja	200W	135	±0,04	22	40	25	-	2000
		RMF17	Ja	400W	170	±0,04	30	40	45	-	2000
		RMF22	Ja	750W	220	±0,04	50	40	85	-	2000
		RMF28R	NEIN	1000W	280	±0,08	60	230	230	-	2000
		RMF28RN	NEIN	1000W	280	±0,08	50	230	200	-	2000

*1Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Schrittmotors (500).

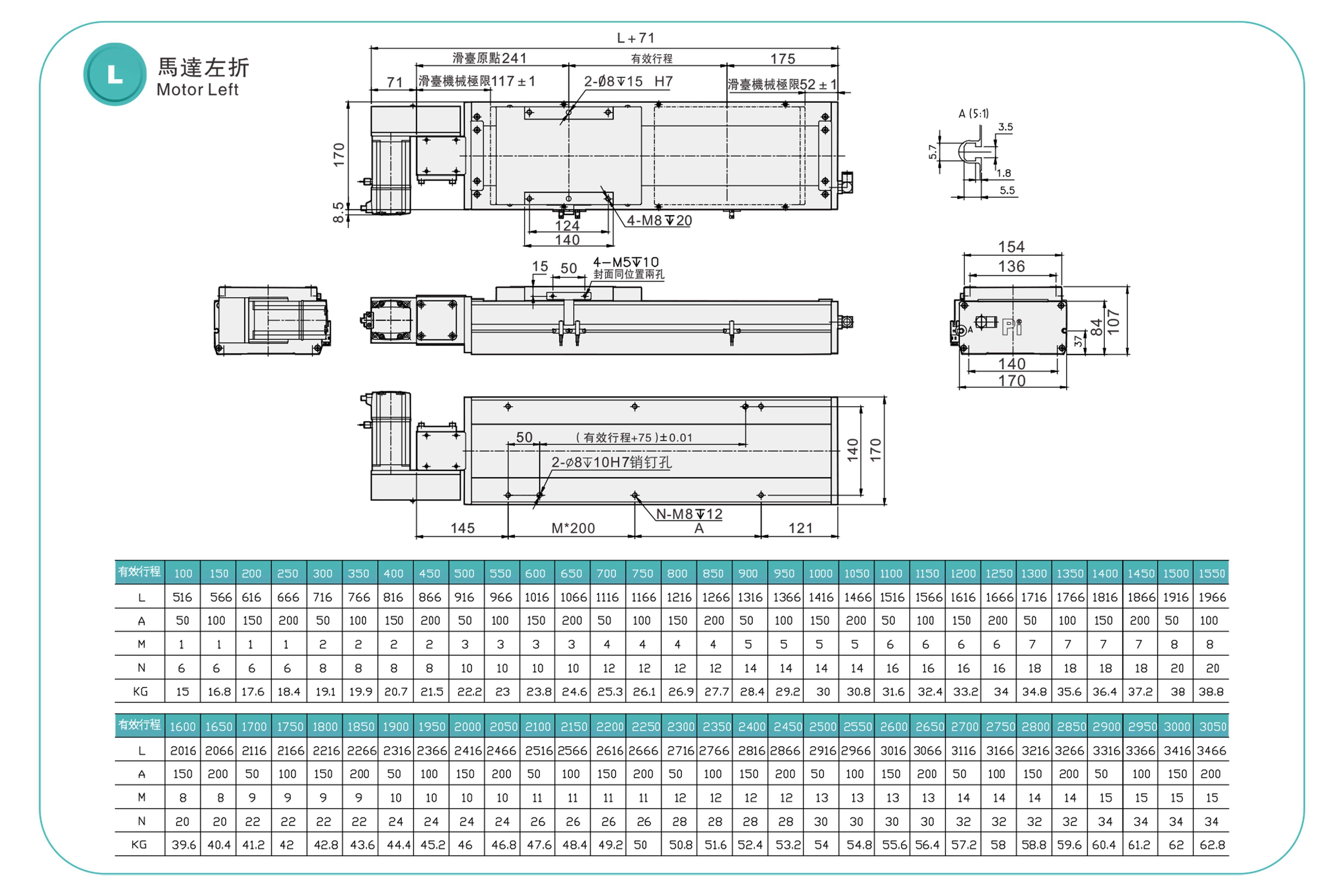

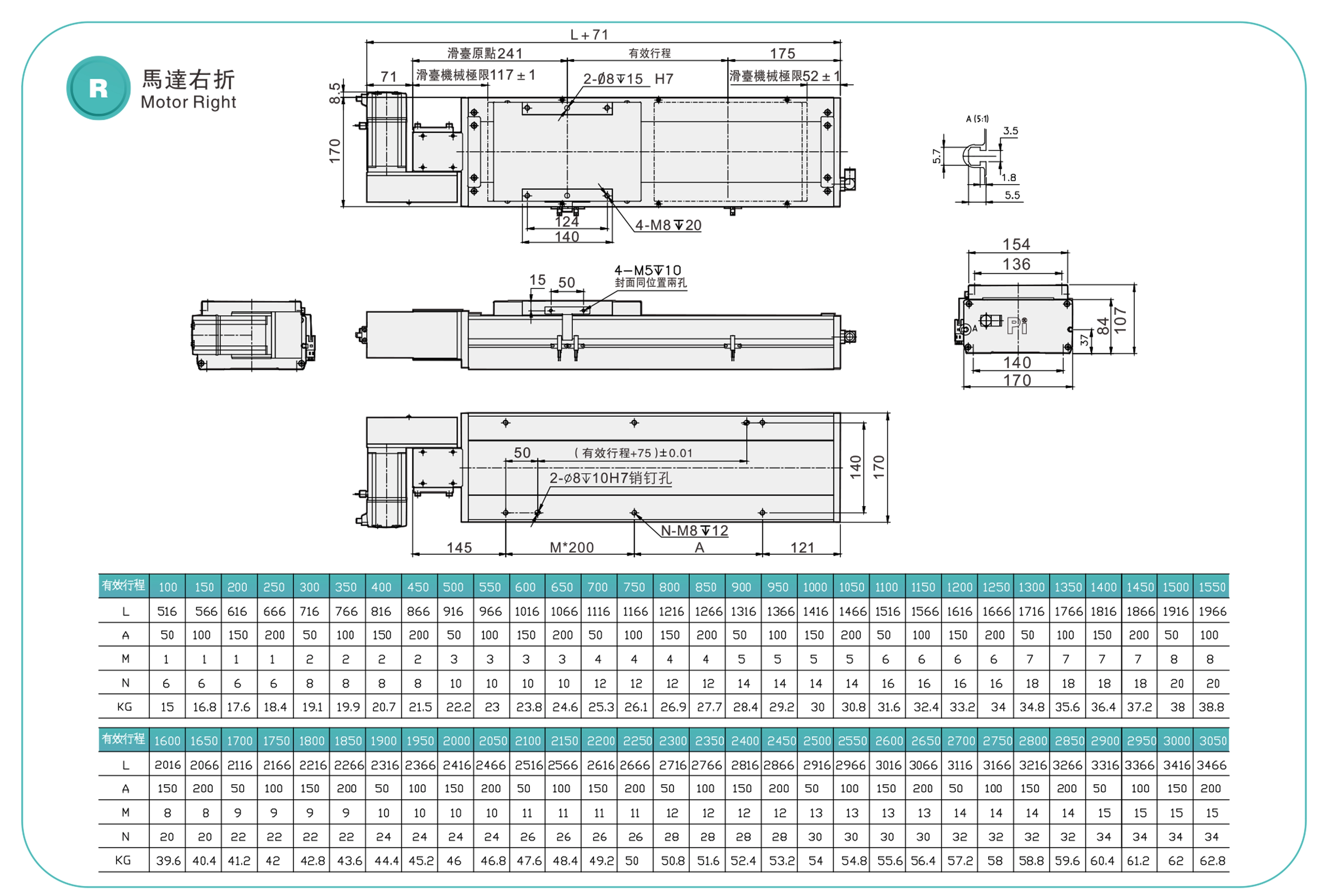

Motor linke Seite / Motor rechte Seite

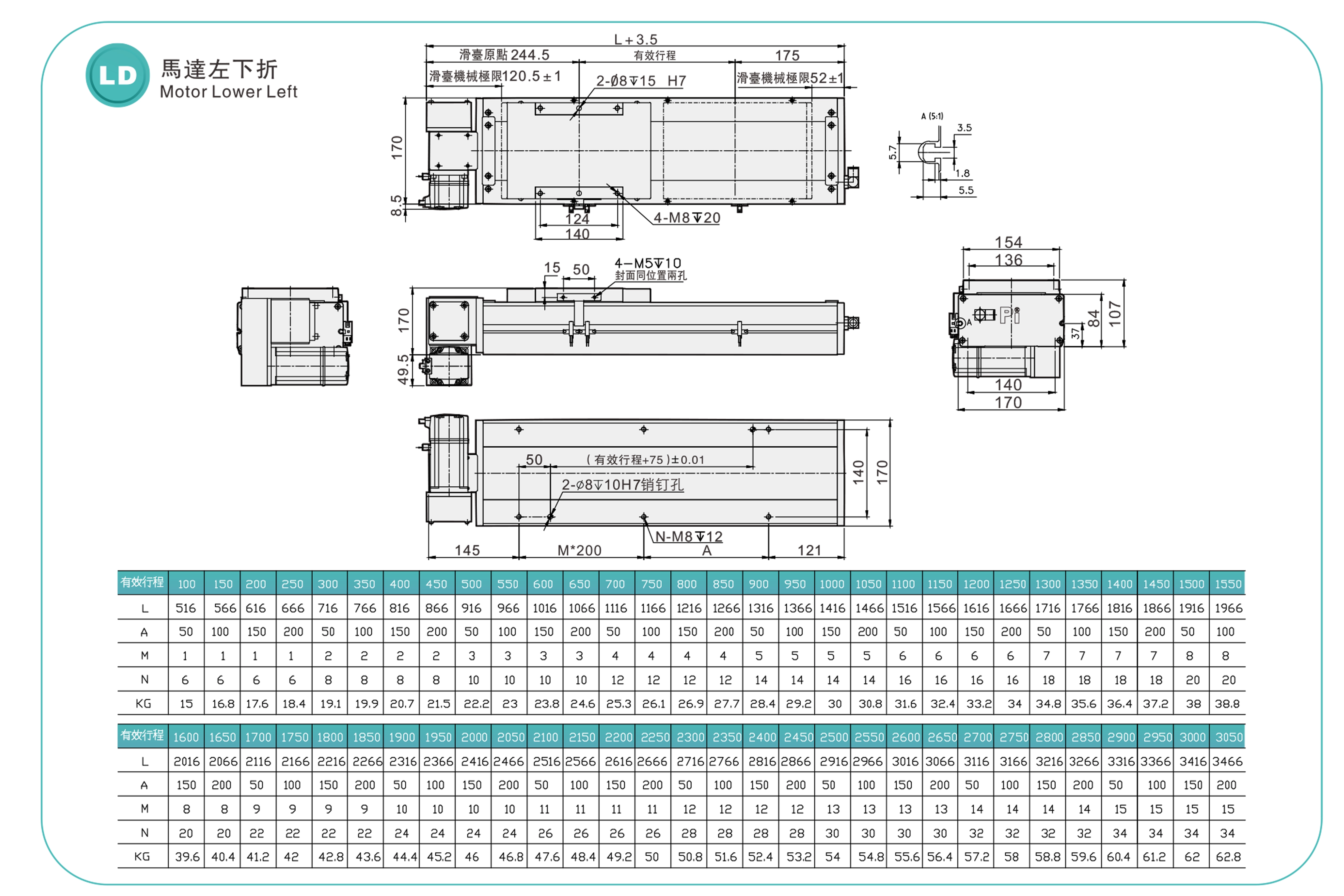

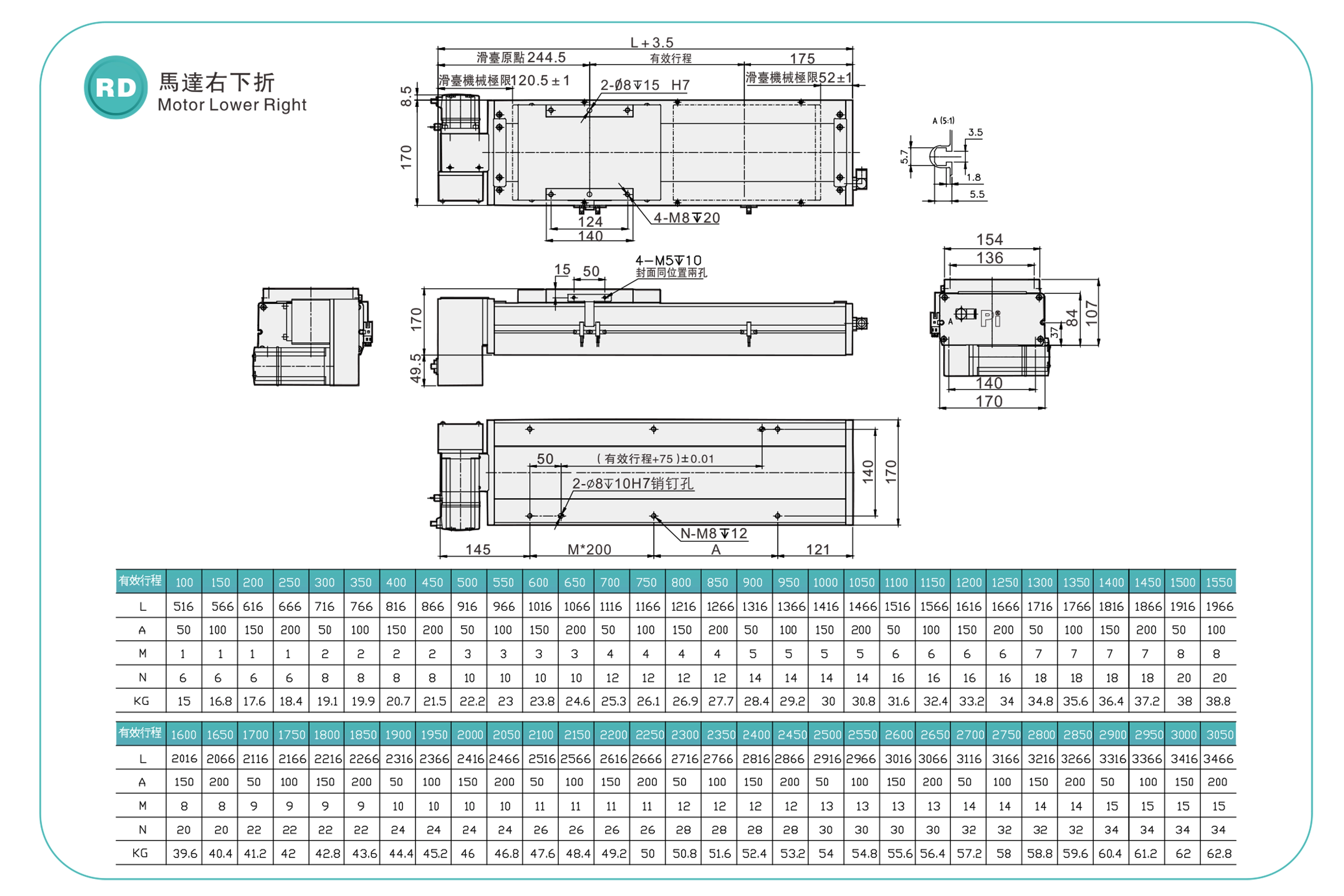

Motor unten links / Motor unten rechts

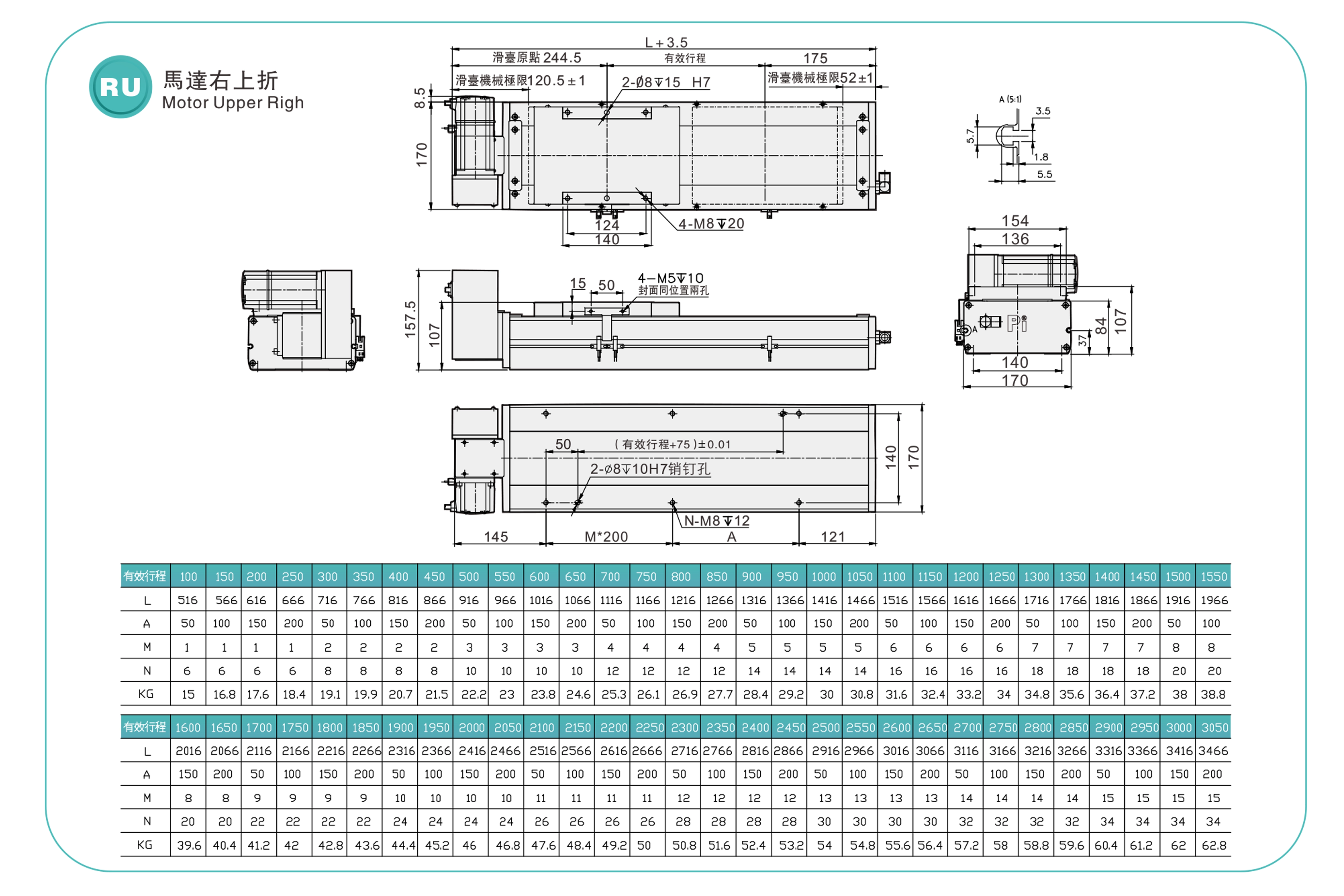

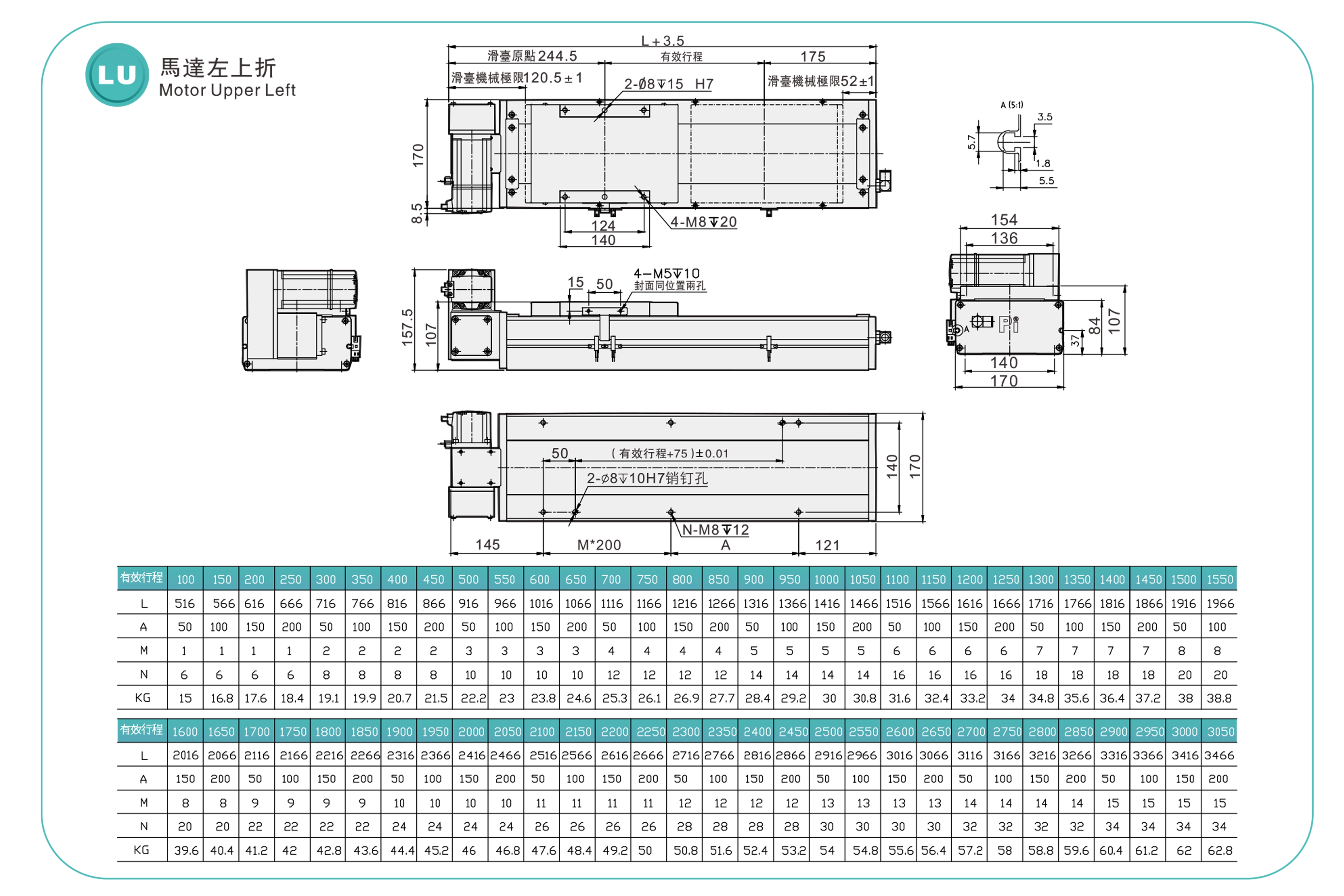

Motor oben links / Motor oben rechts
