Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 25 kg

Anschluss: 40 mm

Höchstgeschwindigkeit: 2000 mm/s

Hubteilung: 100-1400 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Hochpräzise eingebettete Kugelführungsschiene

Einstellbare Gurtspannung und vielfältige Auswahl an Gleitsitzen

Hochsteifes Gehäuse: Durch die Verwendung einer integrierten Aluminium-Strangpresskonstruktion und eine Elementanalyse wird ein optimales Verhältnis von Steifigkeit zu Gewicht erzielt. Verdrehsicherer Deckel: Dank einer speziellen Verdrehsicherung verdreht oder verformt sich der Deckel auch bei längeren Transportwegen nicht.

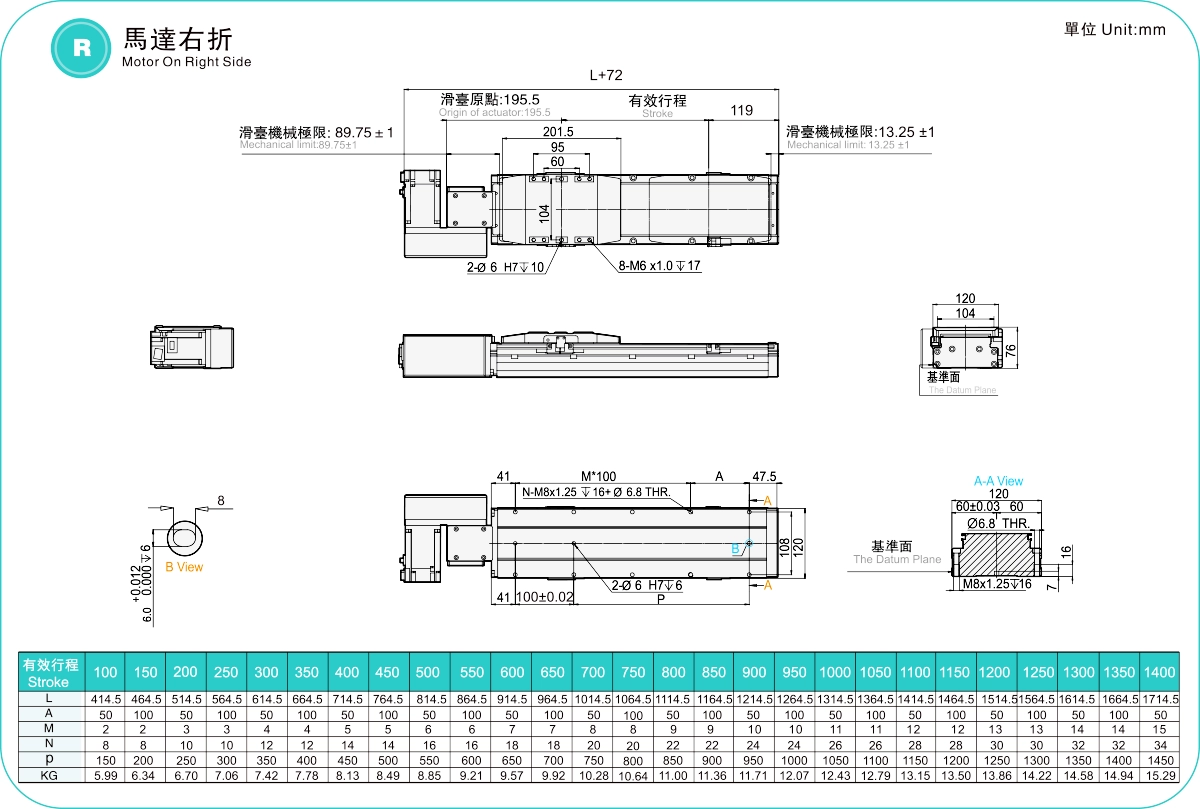

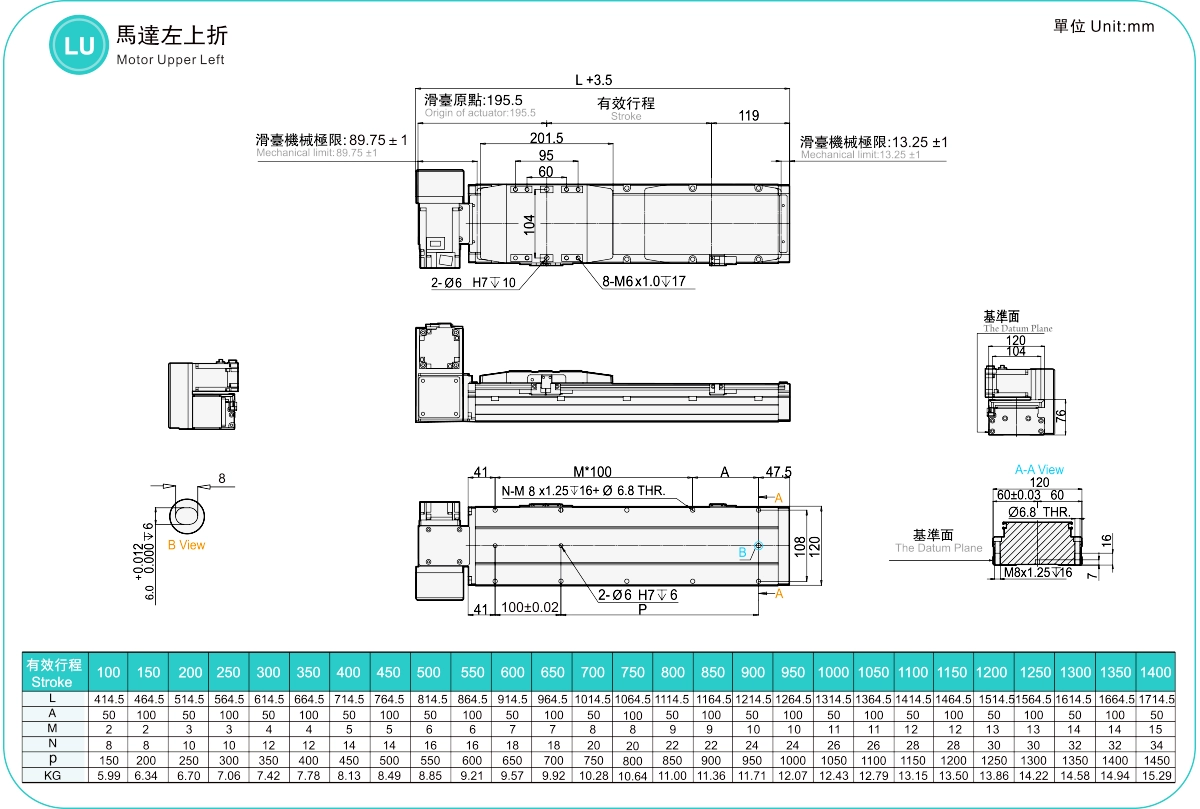

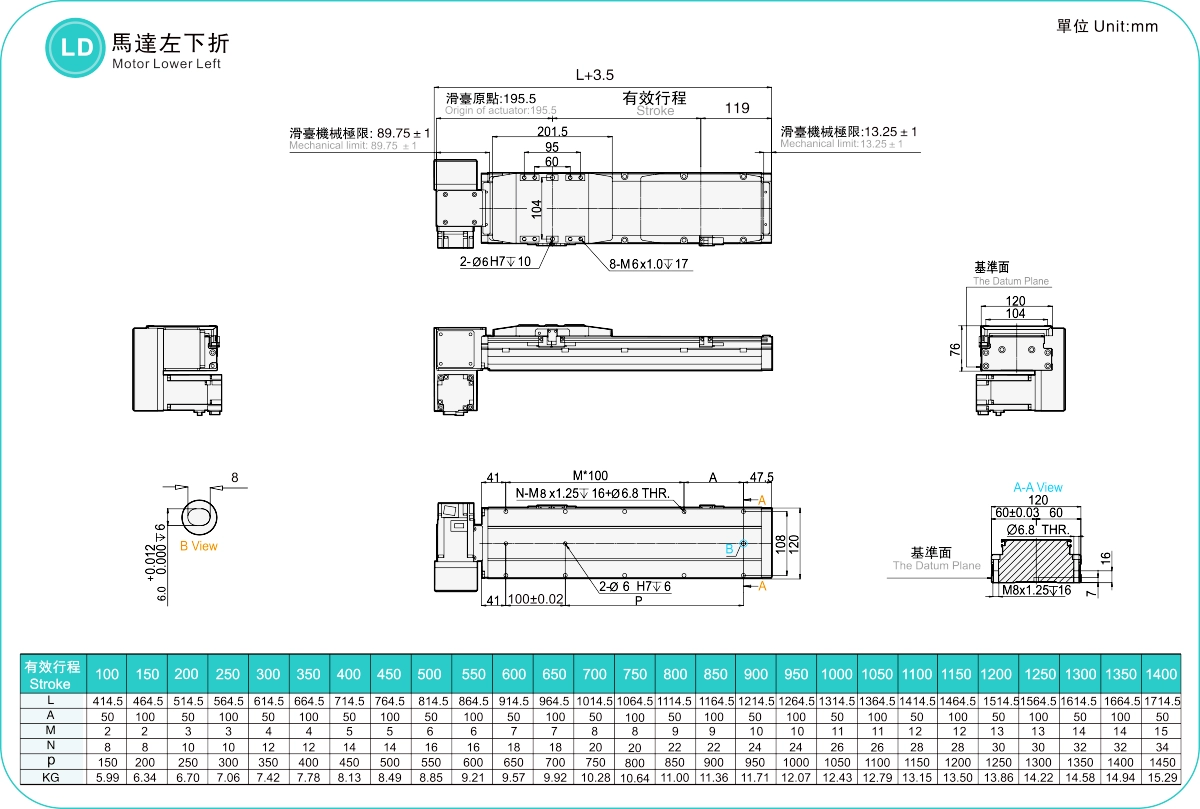

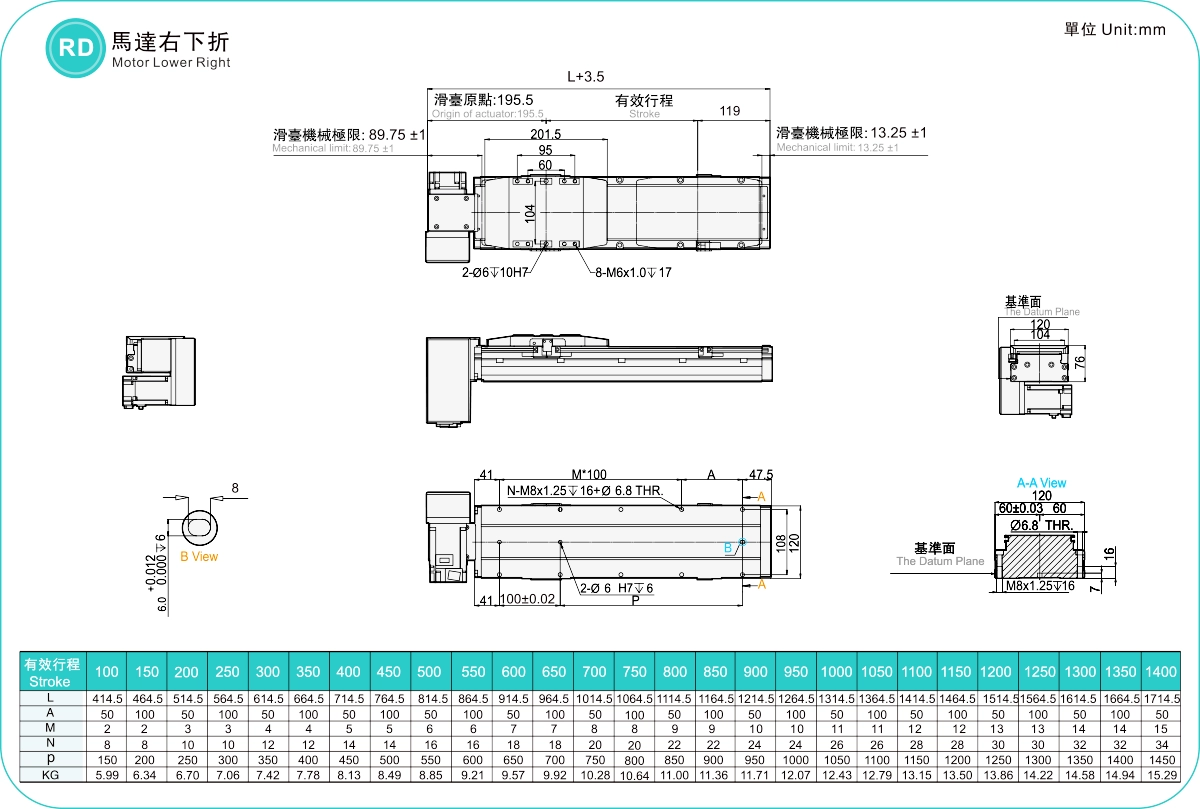

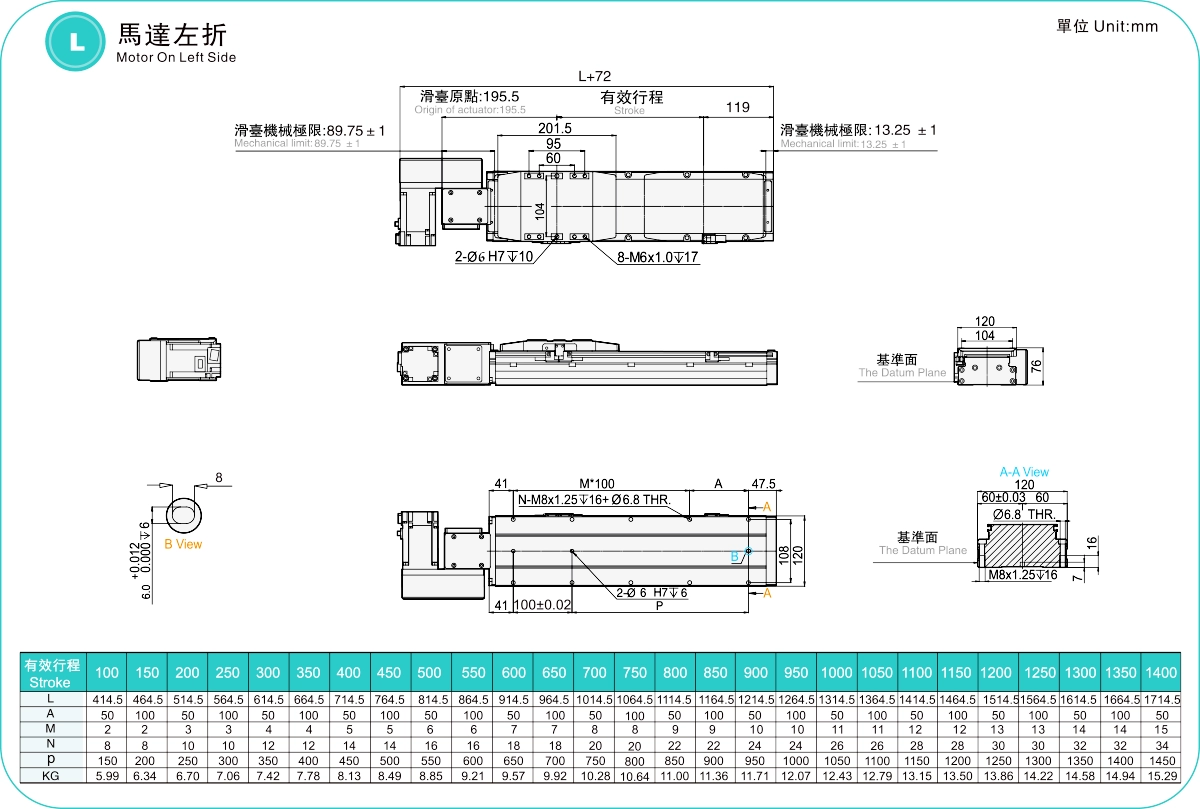

Auswahl verschiedener Stile

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor stehen zur Auswahl, was die Maschinenkonstruktion flexibler gestaltet. Der passende Riementyp kann je nach Anwendungsfall ausgewählt werden.

Bestellmethode

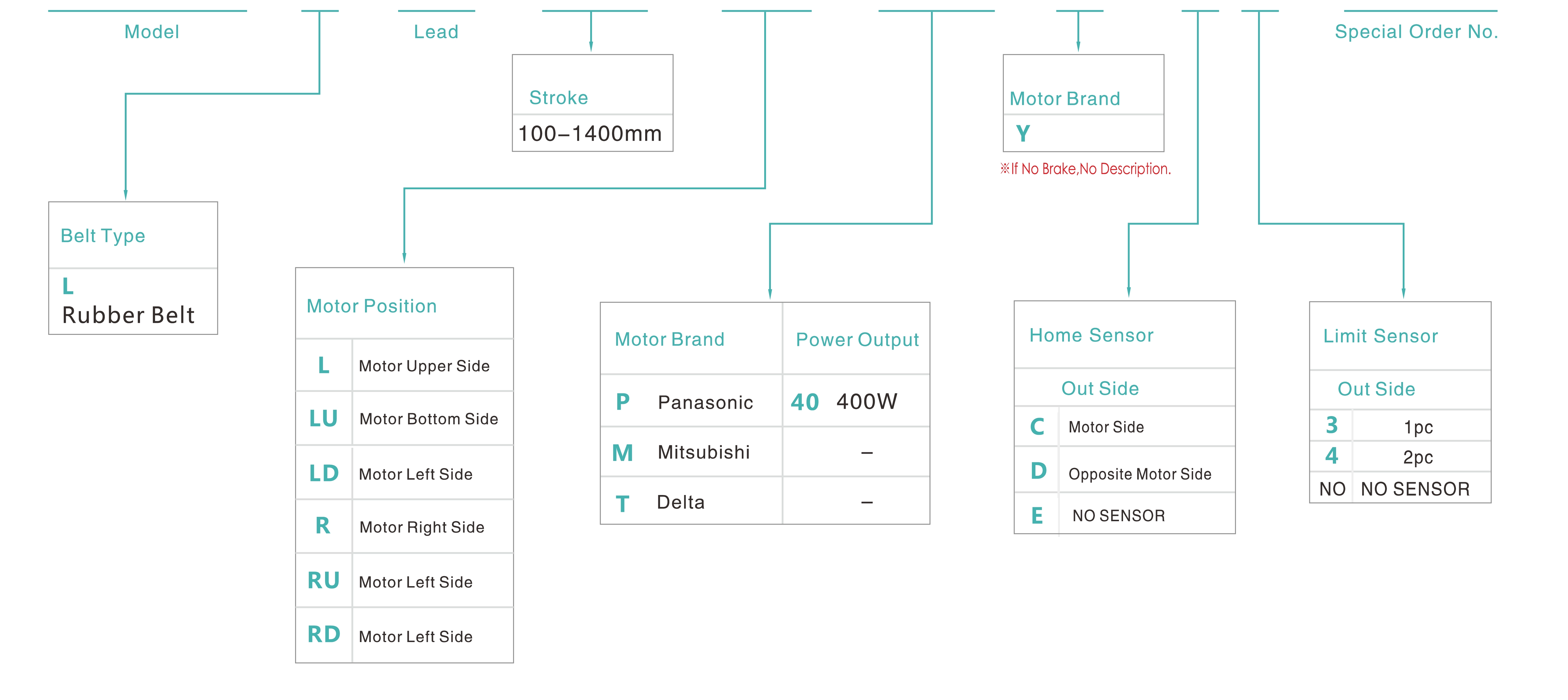

GRP12 - L40 -100 -LD -P40 -Y-C4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,04
	Leitungslänge (mm)		40
	Höchstgeschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	25
		Vertikal (kg)	-
	Nennschub (N)		185
	Hubteilung (mm)		100–1400 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		400 W
	Kugelbreite (mm)		25
	Heimsensor	Draußen	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,4 Sekunden eingestellt.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation	A	B	C
10 kg	1885	735	564
20 kg	900	340	265
25 kg	703	303	206

(Einheit: mm)

Wandmontage	A	B	C
10 kg	365	458	1280
20 kg	299	383	1009
25 kg	206	263	703

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	606
Abgeordneter	606
HERR	1168

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GRP 5	NEIN	100 W	54	±0,04	9	40	5	-	2000
		GRP 8	NEIN	200 W	82	±0,04	15	48	15	-	2400
		GRP 12	Ja	400 W	120	±0,04	25	40	25	-	2000
		GRP 15	Ja	400 W	150	±0,04	30	40	45	-	2000

*1Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min).

Kugelgewindetrieb mit langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GFK 5M	NEIN	100 W	54	±0,04	9	40	10	-	2000
		GRP 8M	NEIN	200 W	82	±0,04	15	48	15	-	2400
		GRP12M	NEIN	400 W	120	±0,04	25	40	25	-	2000
