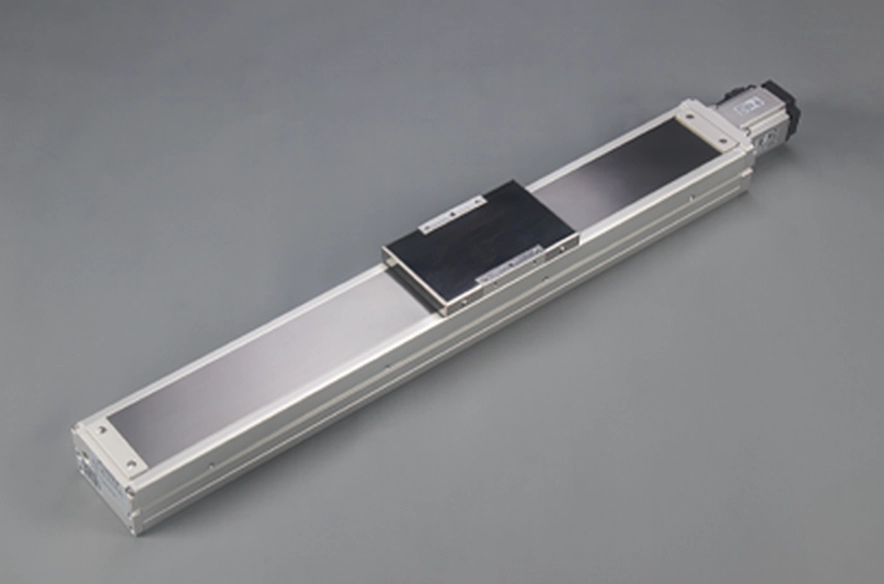

Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,01 mm

Horizontale Last: 150 kg

Vertikale Last: 55 kg

Höchstgeschwindigkeit: 2000 mm/s

Hubteilung: 100-1500 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Verschiedene Schiebesitzarten

Gehäuse und Schieber sind einstückig geformt, was die Steifigkeit erhöht und die Breite reduziert, wodurch der Platzbedarf für die Installation des Geräts sinkt. Die patentierte Kraftstoffdüse ist branchenweit einzigartig und verwendet eine einzelne Düse am Schieber zur Öleinspritzung. Sie ermöglicht die gleichzeitige Öleinspritzung und die Wartung von Mutter und mehreren Schiebersätzen, was die Wartung deutlich vereinfacht und Zeit spart. Die Einbaurichtung der Kraftstoffdüse ist kundenspezifisch wählbar.

Hochsteifes Gehäuse/hochsteife obere Abdeckung

Hochsteifes Gehäuse: Durch die Verwendung einer integrierten Aluminium-Strangpresskonstruktion und eine Elementanalyse wird ein optimales Verhältnis von Steifigkeit zu Gewicht erzielt. Verdrehsicherer Deckel: Dank einer speziellen Verdrehsicherung verdreht oder verformt sich der Deckel auch bei längeren Transportwegen nicht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Schraubanschluss, kein Sitz zur Auswahl

Je nach Präzision und Drehzahl können geeignete Schraubenspezifikationen und -marken ausgewählt werden.

Bestellmethode

RMD22 - L10-100- BC -M75B - C4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Höchstgeschwindigkeit (mm/s)		250	500	1000	2000
	Maximale Nutzlast	Horizontal (kg)	150	150	105	40
		Vertikal (kg)	55	45	20	12
	Nennschub (N)		2565	1281	640	320
	Hubteilung (mm)		100–1500 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		750 W
	Kugelgewindetrieb Ø (mm)		C7Ø25
	Hochsteife Linearführung (mm)		W23XH18
	Kopplung (mm)		17x19
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Bei einem Hub von über 750 mm tritt Rundlauffehler der Kugelumlaufspindel auf. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	100 kg	5000	633	557
	125 kg	3880	491	431
	150 kg	3357	396	347
Lead10	100 kg	3220	563	474
	125 kg	2554	434	367
	150 kg	2113	349	295
Blei25	65 kg	1522	614	458
	85 kg	1136	451	336
	105 kg	893	350	262
Lead40	18 kg	2445	1616	1052
	30 kg	1436	938	613
	40 kg	978	630	412

(Einheit: mm)

Wandmontage		A	B	C
Lead5	110 kg	500	569	4500
	130 kg	412	469	3711
	150 kg	347	396	3357
Lead10	110 kg	427	503	2900
	130 kg	351	414	2444
	150 kg	295	349	2113
Blei25	70 kg	420	564	1404
	90 kg	315	420	1066
	105 kg	262	350	893
Lead40	15 kg	1272	1955	2948
	24 kg	778	1190	1813
	43 kg	412	630	978

(Einheit: mm)

Vertikale Installation		A	C
Lead5	30 kg	2355	2355
	40 kg	1768	1768
	55 kg	1288	1288
Lead10	25 kg	2505	2505
	35 kg	1795	1795
	45 kg	1396	1396
Blei25	15 kg	2711	2711
	20 kg	2033	2033
	20 kg	2033	2033
Lead40	7 kg	3511	3511
	12 kg	2055	2055
	12 kg	2055	2055

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	2052
Abgeordneter	2052
HERR	1810

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	RMD12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500 W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min). Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Schrittmotors (500 U/min).

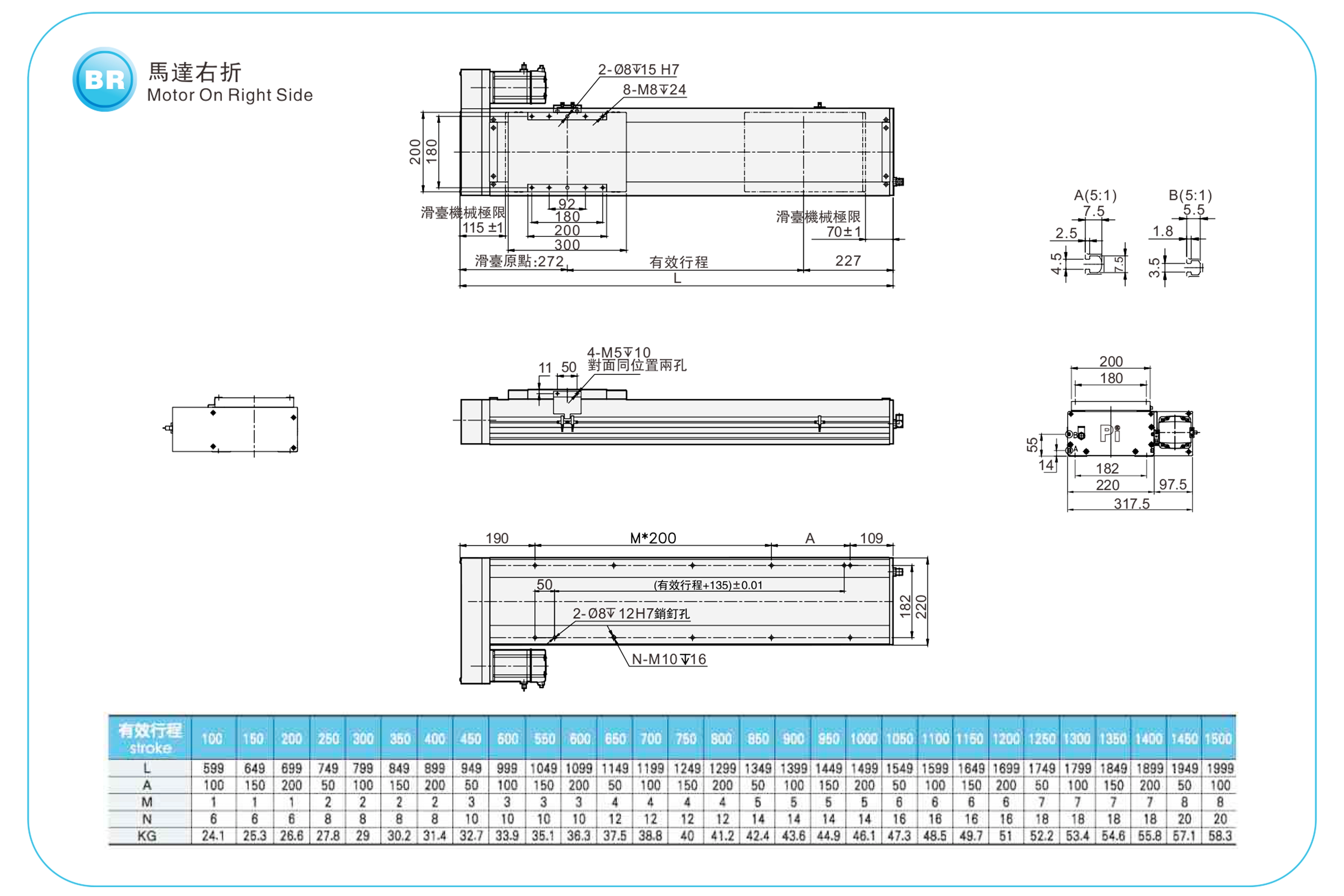

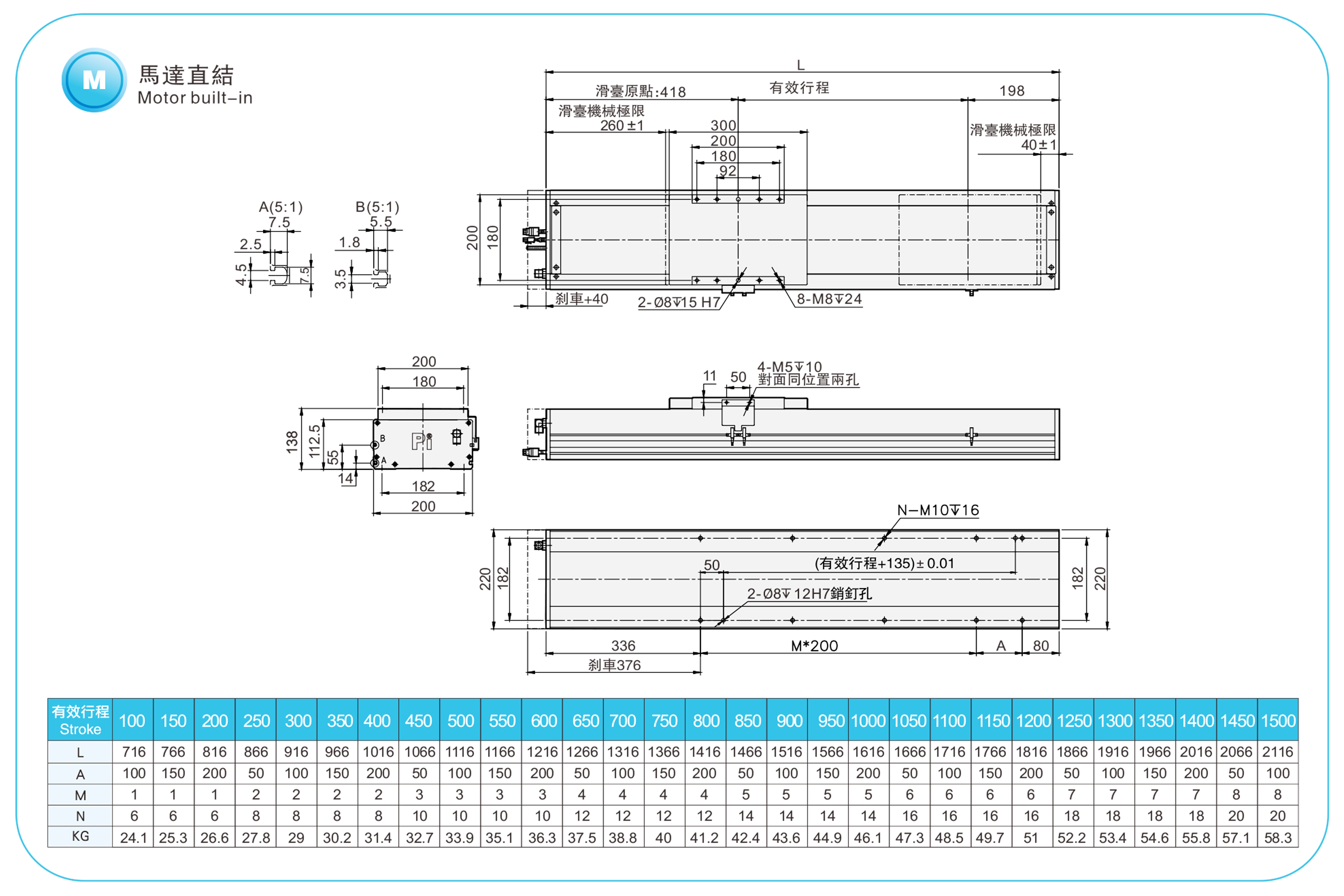

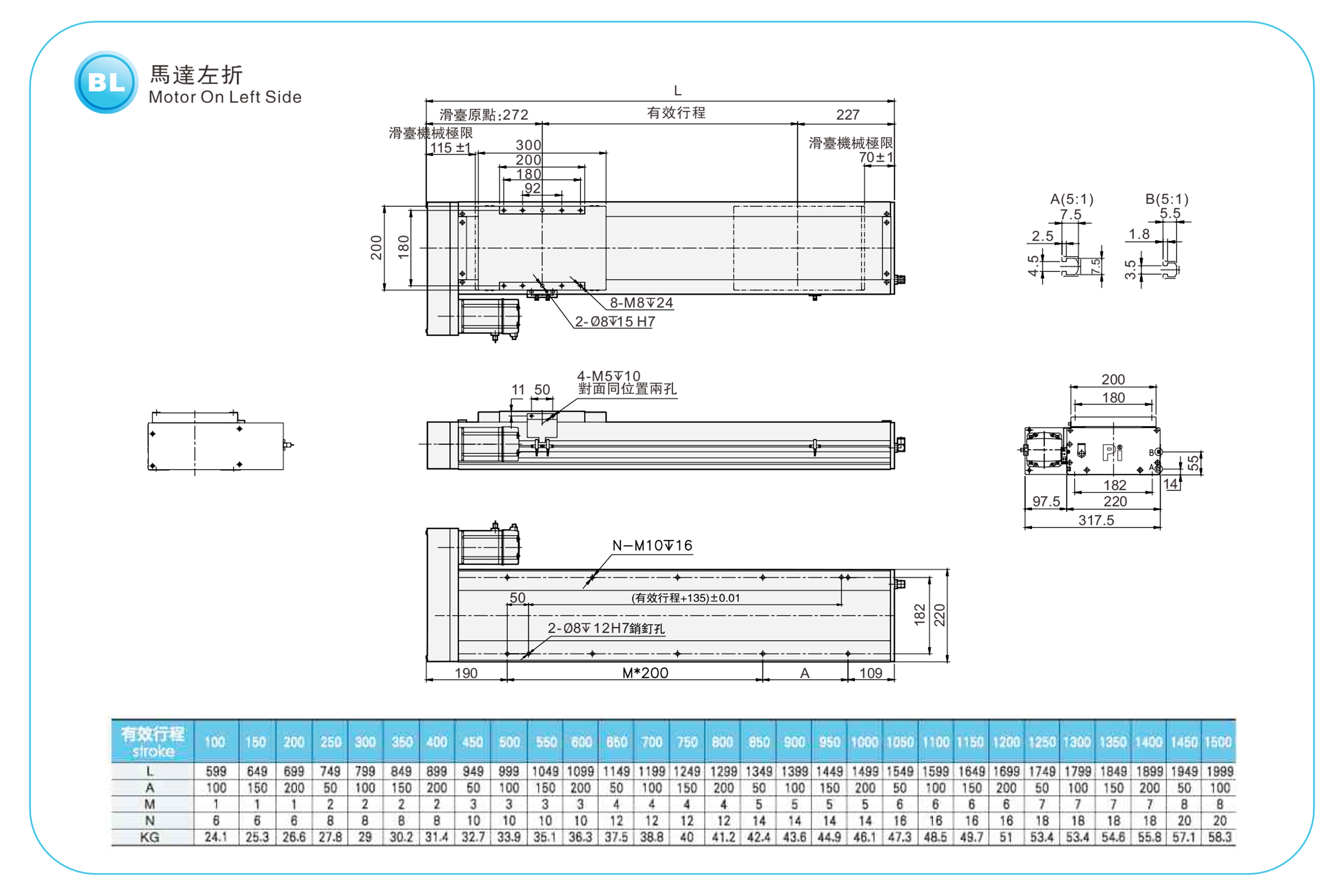

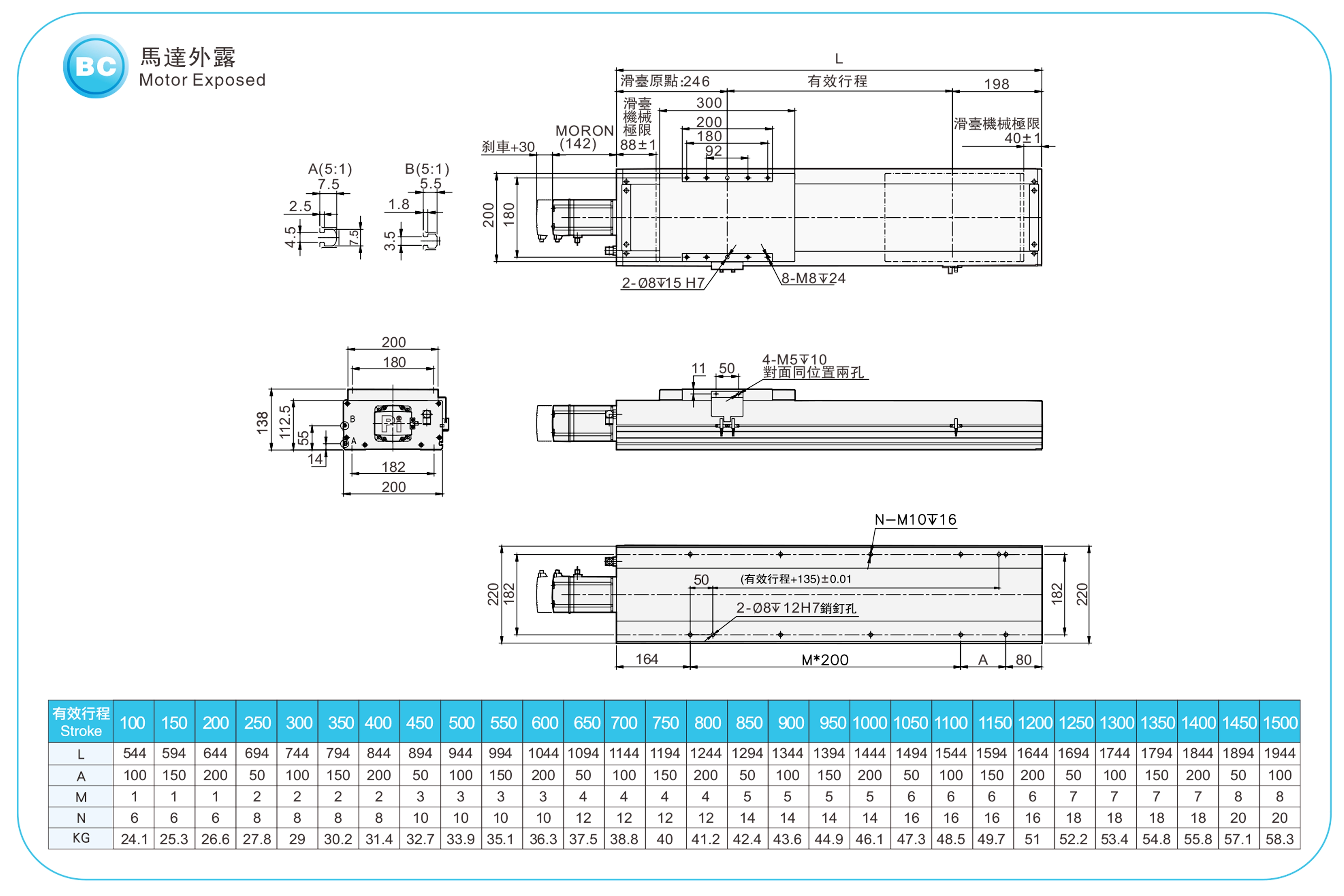

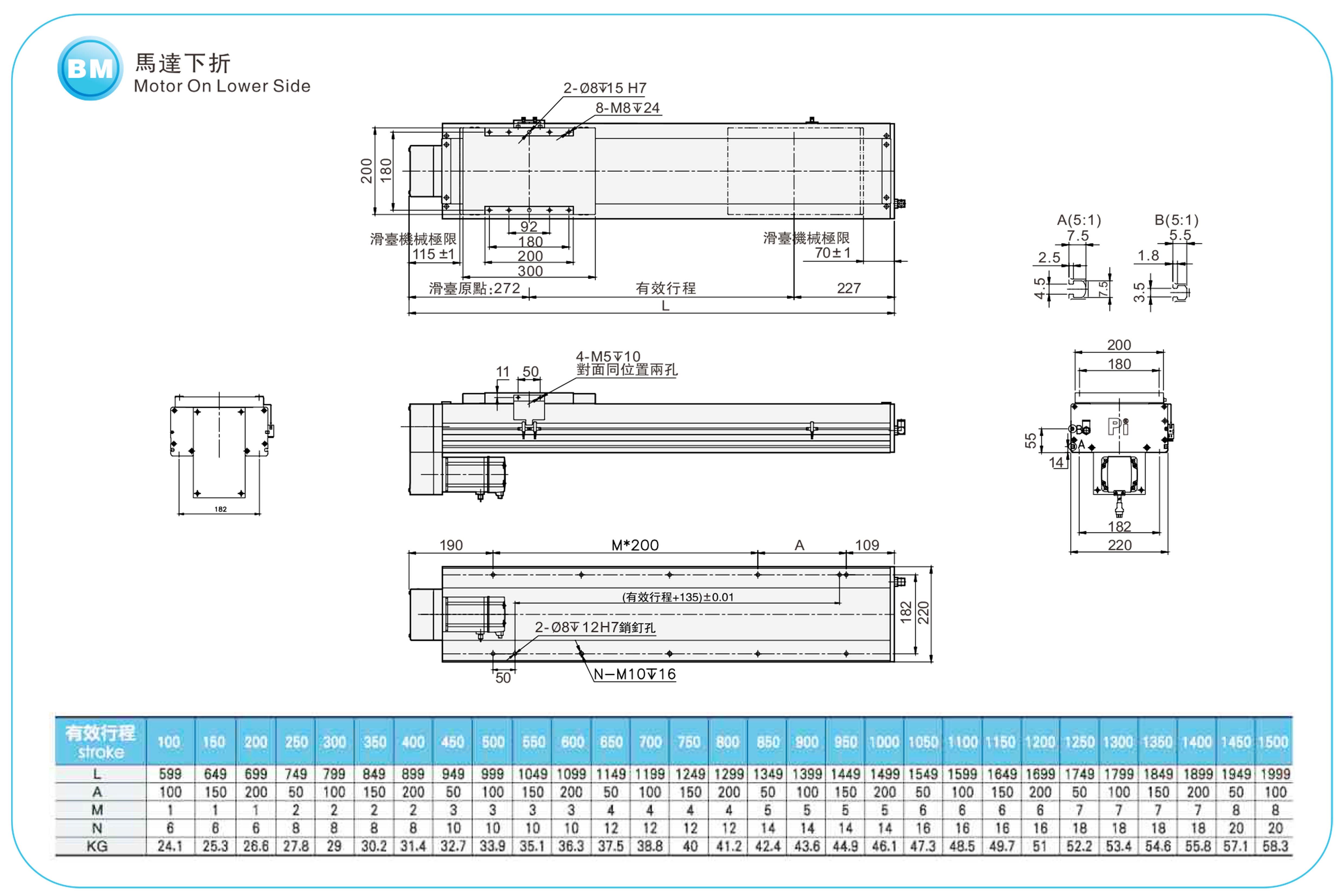

Motor freiliegend / Motor eingebaut
