Leicht und langlebig

X-Achse (GRH12)

Wiederholgenauigkeit: ±0,005 (mm）

Kugelgewindesteigung: 20 (mm)

Maximale Geschwindigkeit: 1000 (mm/s)

Hub: 100–1250 (mm), 50 mm Abstand

AC-Servomotorleistung: 400 (W)

Y-Achse (GRH8)

Wiederholgenauigkeit: ±0,005 ( mm）

Kugelgewindesteigung: 20 (mm)

Maximale Geschwindigkeit: 1000 (mm/s)

Hub: 50–600 (mm), 50 mm Abstand

AC-Servomotorleistung: 200 (W)

X-Achse (GRH12)

Wiederholgenauigkeit: ±0,0 05 (mm）

Kugelgewindesteigung: 20 (mm)

Maximale Geschwindigkeit: 1000 (mm/s)

Hub: 50–1250 (mm), 50 mm Abstand

AC-Servomotorleistung: 400 (W)

Maximale Belastung der Z-Achse: 24 (kg)

PDF

3D-Download

Cadenas3 Ddownload

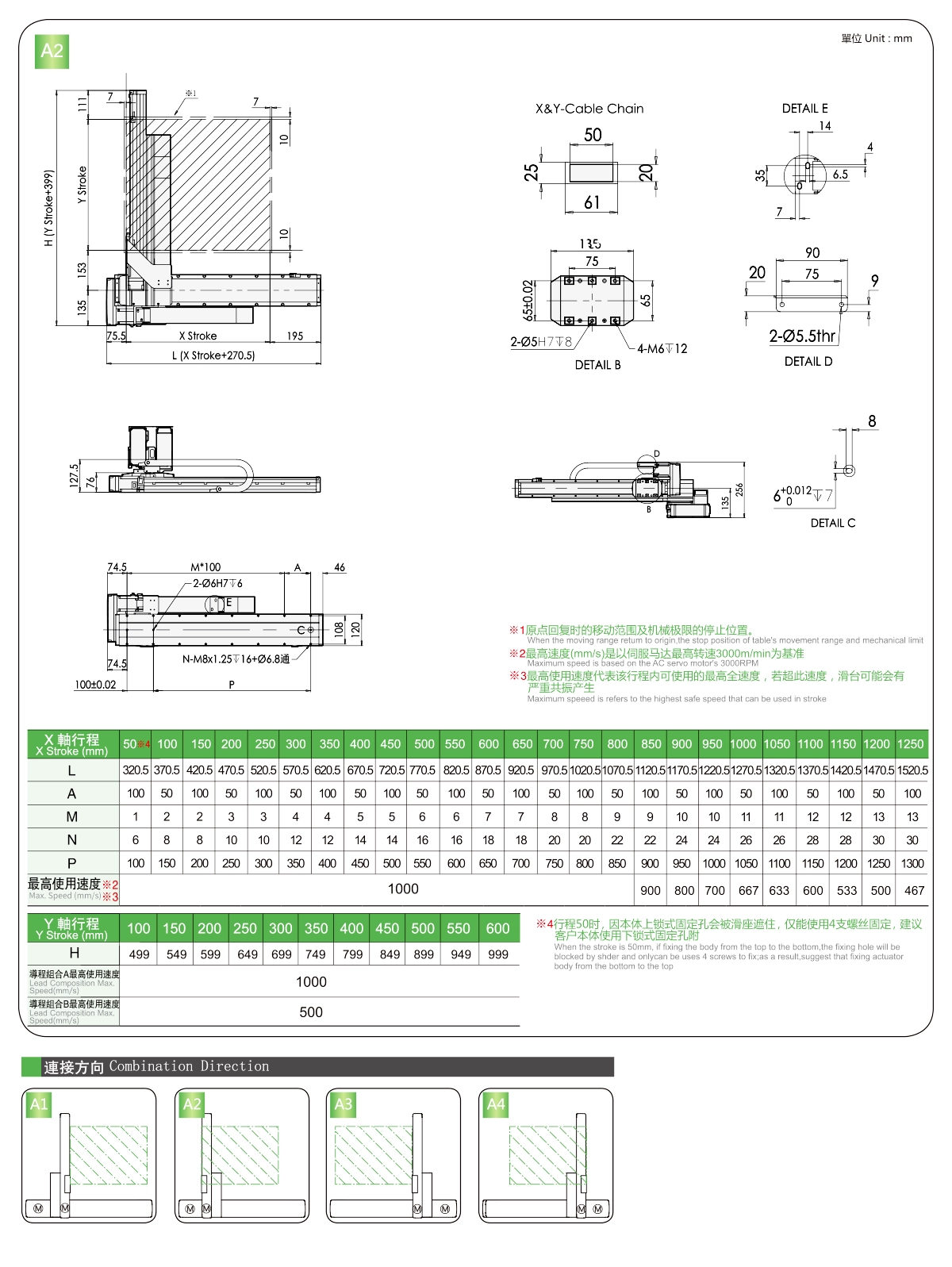

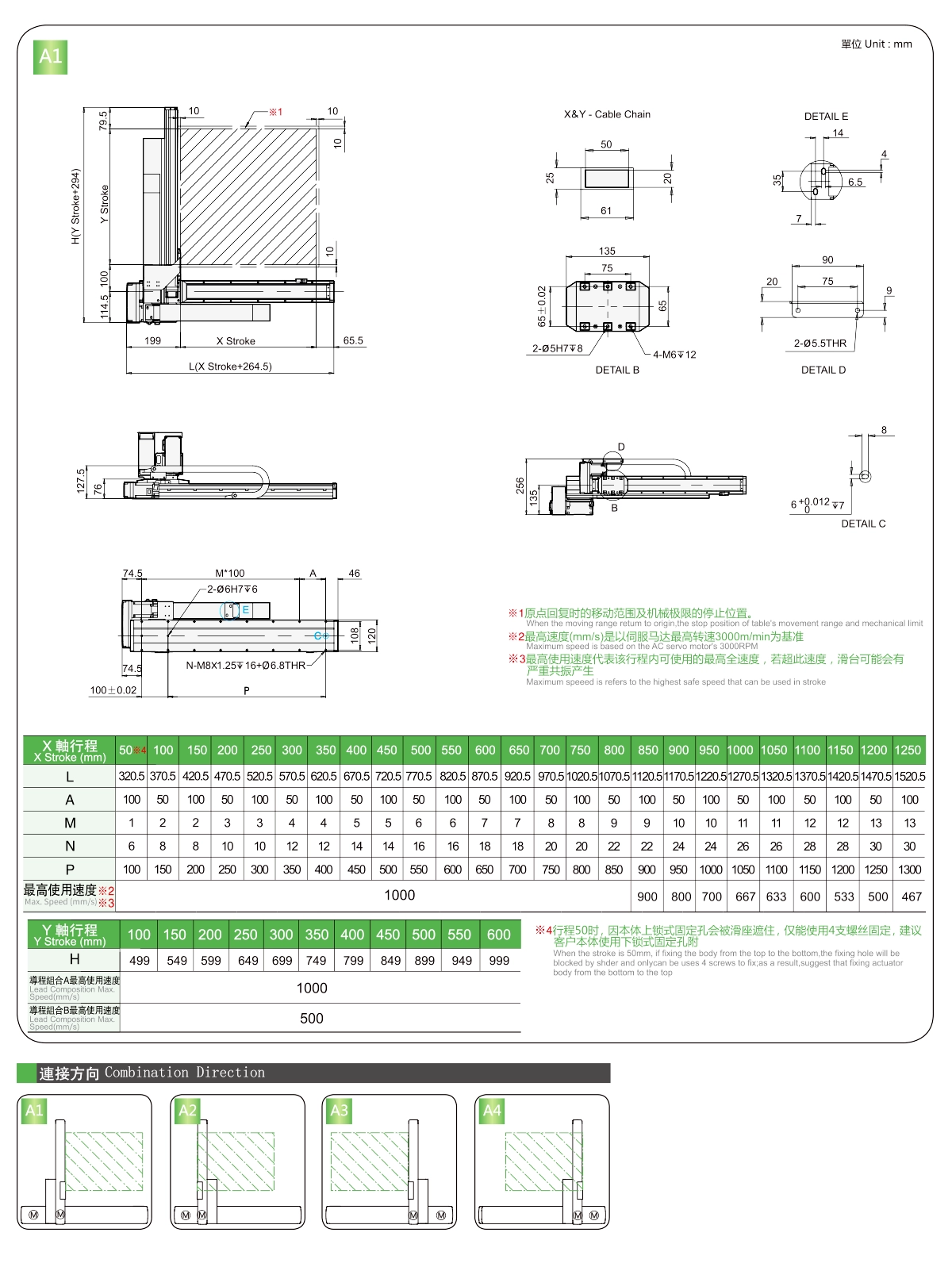

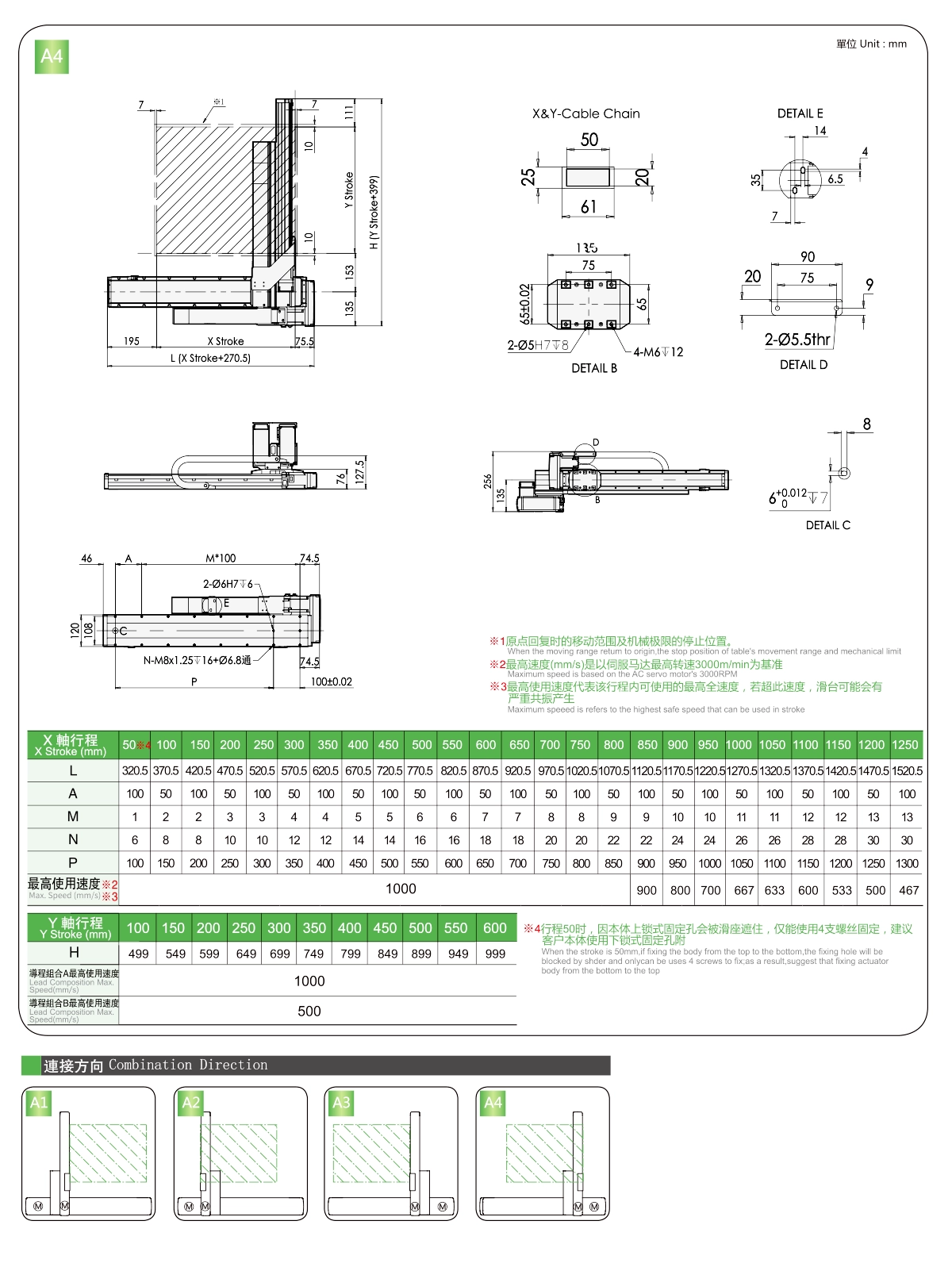

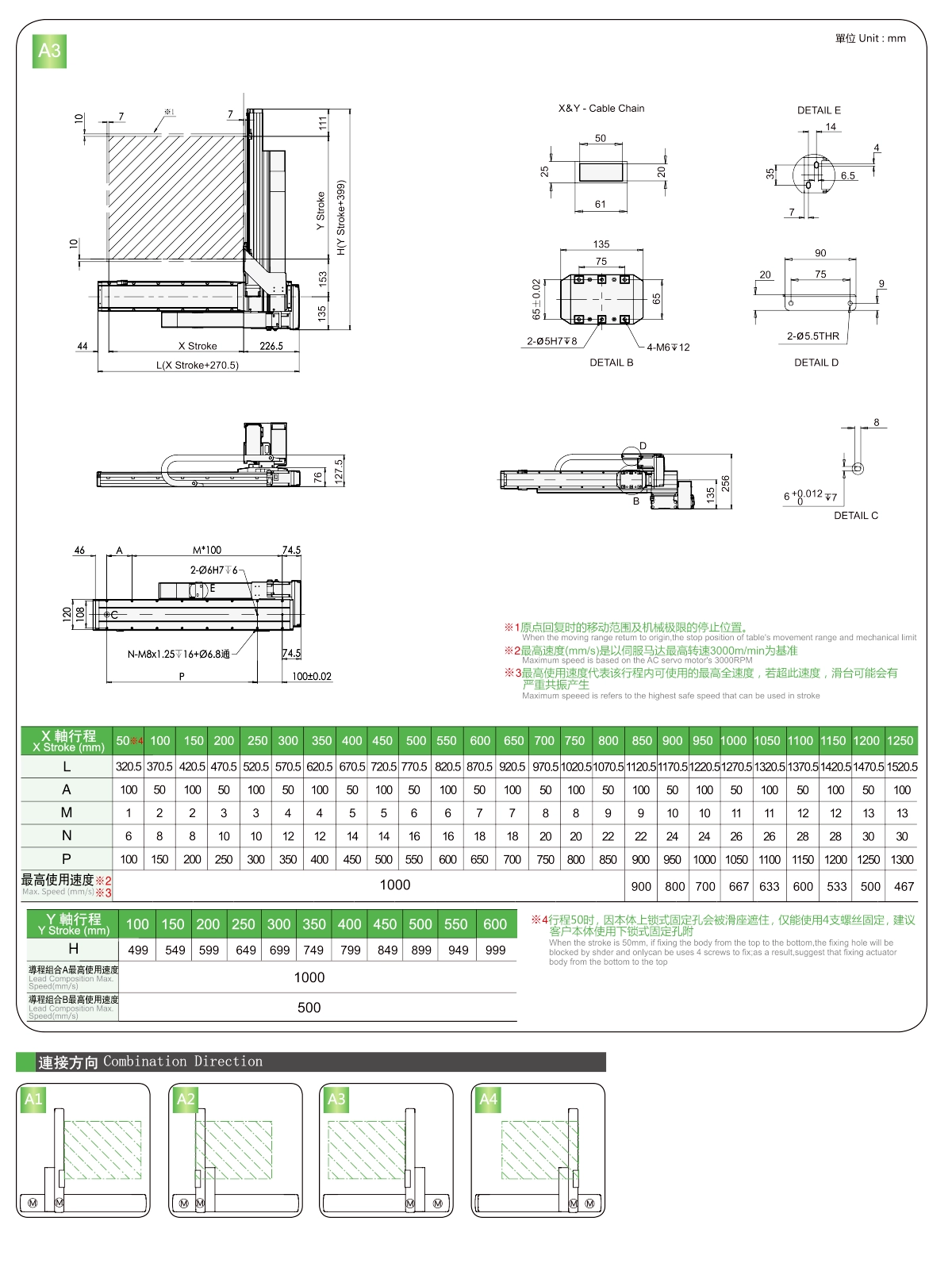

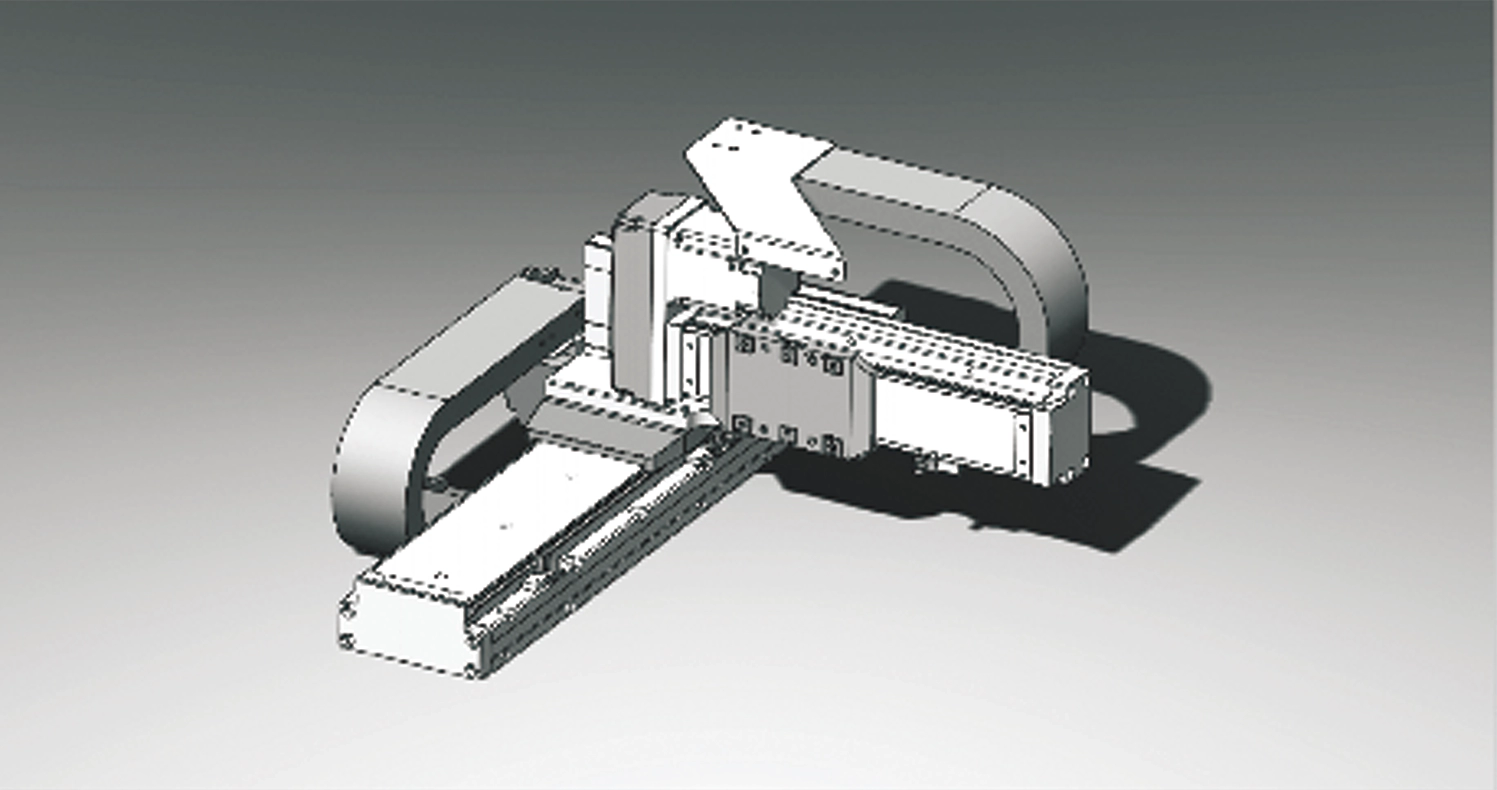

Erklärung der Mehrachsenkombination

Durch mehrfache Kombinationen von einachsigen Schiebetischen haben wir 2-Achsen- und 3-achsige mehrachsige manuelle Operationen entwickelt
(1) Im Vergleich zu vertikalen mehrteiligen Robotern ist der Preis niedrig
(2) Cleveres mechanisches Design sorgt für orthogonale Roboter mit hoher Steifigkeit, die Vibrationen und Verformungen reduzieren können
(3) Verschiedene mögliche Kombinationen von einachsigen Schiebetischen

Verbindungsrichtung

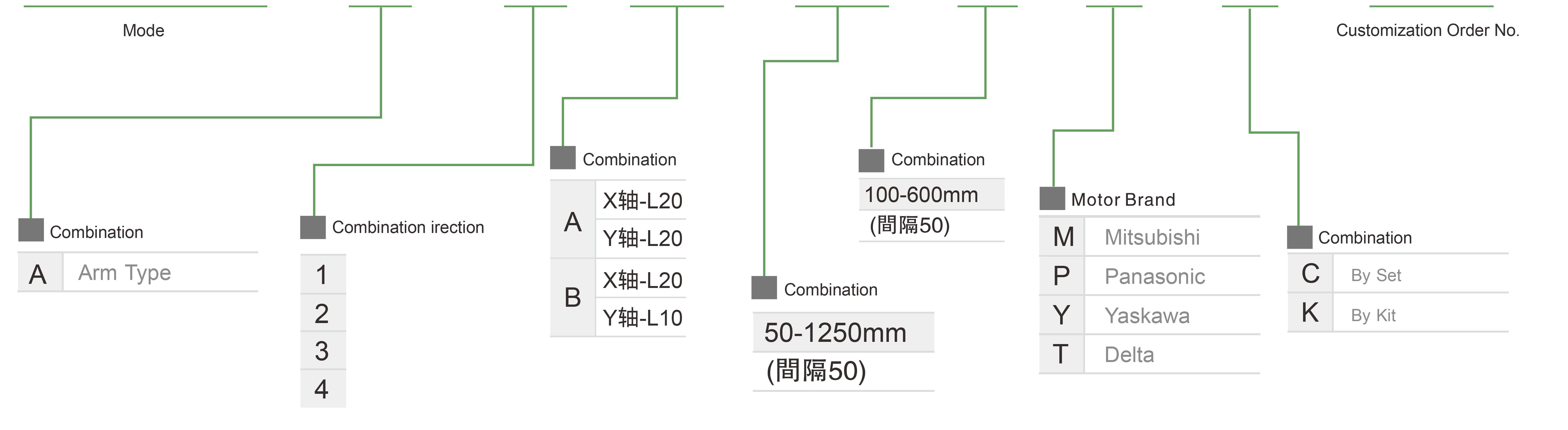

Bestellmethode

XYGH430 - A - 1 - B - 500 -50 - M - C - 0001

Spezifikation

Artikel	X-Achse	Y-Achse
Modelltyp	GRH5	GRH4
Wiederholgenauigkeit (mm)	±0,005	±0,005
Kugelgewindesteigung (mm)	20	2
Maximale Geschwindigkeit (mm/s) ※1	1000	100
Hub 50 mm Teilung (mm)	50-800	100-300
AC-Servomotor-Ausgangsleistung (w)	100	50
Umfeld	0–40 °C, unter 85 % relative Luftfeuchtigkeit

※2 Die maximale Geschwindigkeit basiert auf dem AC-Servomotor von 3000 U/min.

Maximale Nutzlast

Y-Hub (mm)	100	150	200	250	300
Y Nutzlast (kg)	4.5	3.9	3.6	3	2.8

*Nur für horizontale Installation

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Kombination	Achsennummern	Führen			Maximale Geschwindigkeit (mm/s)			Hub (mm)
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Kombination	Achsennummern	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse
Standard	Kugelumlaufspindel	XYGH210-A	Armtyp	2-Achsen	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Achsen	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Achsen	20	10	5	1000	500	250	500~1250	100~550	50~350
