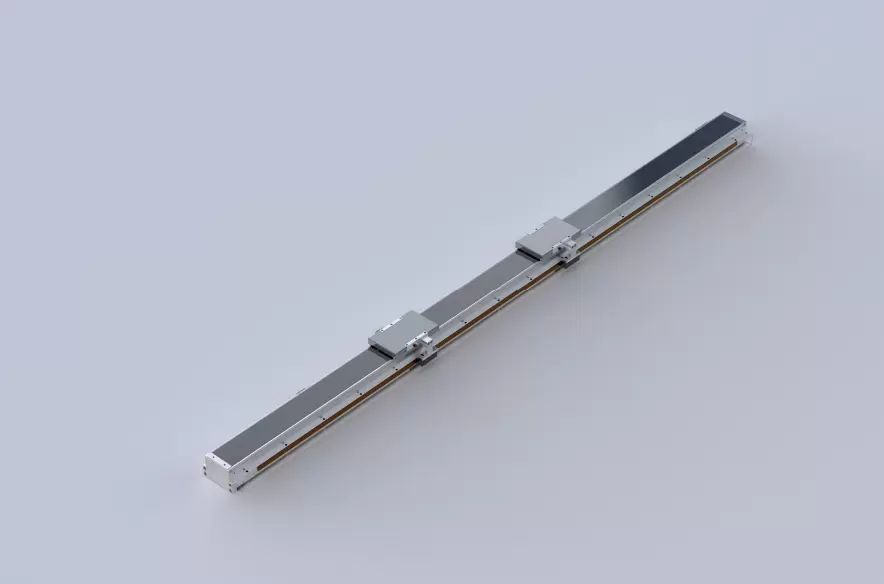

Leicht und langlebig

Wiederholgenauigkeit: ±0,003 mm

Maximale Kraft: 114 N

Dauerkraft: 52 N

Dauerhandhabungsgewicht: 10 kg

Standardhub:

1-Einzel-Mover: 96-1824/96 mm

Standardhub:

2-Dual Mover: 48-1680/96 mm

Maximale Geschwindigkeit: 2500 mm/s

PDF

3D-Download

Cadenas3 Ddownload

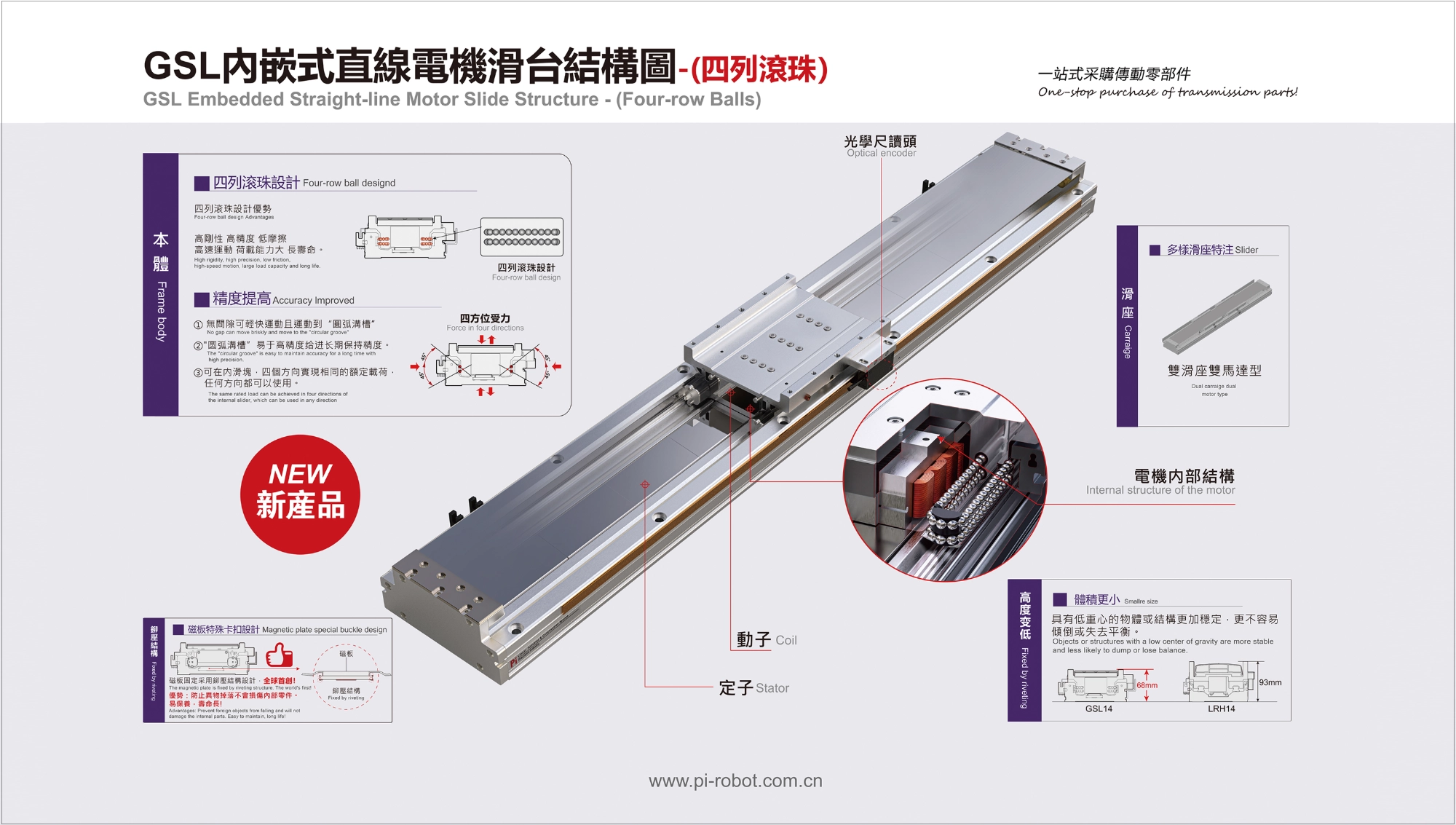

Strukturdiagramm

Das einzige patentierte Kraftstoffdüsendesign der Branche mit einer einzigen Kraftstoffdüse auf dem Gleitsitz zur Öleinspritzung ermöglicht die gleichzeitige Öleinspritzung und Wartung sowohl der Gleitschiene als auch des Gleitstücks, wodurch die Wartung bequemer und zeitsparender wird.

Lange Reise mit vollständigen Spezifikationen und bequemer Positionierung

Viersäulen-Kugeltisch mit integriertem Linearmotor und einem Hub von bis zu 3744 mm. Der Hub kann je nach Kundenwunsch erhöht werden

Eingebettete Kugelgleitschienenstruktur

Nach dem Einbetten der Gleitschiene in die Aluminium-Strangpressausführung werden die parallelen und gleichermaßen hochpräzisen Laufschienen auf beiden Seiten durch die Schleifanlage geschliffen, was zu einer besseren Genauigkeit führt als beim Verriegeln zweier Standard-Leitungsschienen mit der Aluminium-Strangpressausführung.

Mehrere optionale Treiber

Bestellmethode

GSL7 - C1 - S - 96 - M - 10 -P -C4 - 1- 3- 0001

Spezifikation

Verzeichnis	Spezifikationen für den Drahtkreis	P27-C1	P27-C2
Spez	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	6	10
	Maximale Geschwindigkeit (mm/s)	2500
	Dauerschub (N)	26	52
	Spitzenschub (N)	57	114
	Dauerstrom (Ams)	3.3	3.3
	Spitzenstrom (Arms)	10.5	10.5
	Kraftkonstante (N/Arms)	7.8	15.7
	Induktivität (mH)	6.1	12.1
	Widerstand (Ohm)	1.2	2.4
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie unter P85.

Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P27-C1	2kg	320	280	280
		3kg	260	160	160
		4kg	180	130	130
		5kg	150	100	100
		6kg	120	70	80
	P27-C2	2kg	600	500	500
		4kg	320	260	260
		6kg	220	160	160
		8kg	160	120	120
		10kg	120	100	100

(Einheit: mm)

Wandinstallation		Laden	A	B	C
Laden	P27-C1	2kg	280	280	320
		3kg	160	160	260
		4kg	130	130	180
		5kg	100	100	150
		6kg	80	70	120
	P27-C2	2kg	500	500	600
		4kg	260	260	320
		6kg	160	160	220
		8kg	120	120	160
		10kg	100	100	120

Statisches Belastungsmoment

(Einheit: Nm)

Richtung	P27-C1	P27-C2
MEIN	106	278
Abgeordneter	106	278
HERR	130	211

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P27-C1

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s
2	1.7	1.6	1.6	1.6	1.5
3	1.2	1.2	1.2	1.2	1.1
4	1	1	1	1	0,9
5	0,8	0,8	0,8	0,8	0,7
6	0,7	0,7	0,7	0,7	0,6

P27-C2

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s
2	2.9	2.9	2.9	2.9	2.7
4	1.8	1.8	1.8	1.8	1.7
6	1.2	1.2	1.2	1.1	1.1
8	1	1	1	1	1
10	0,8	0,8	0,8	0,8	0,8

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Körpergröße (mm)	Wiederholgenauigkeit (mm)	Dauerschub (N)	Spitzenschub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotorroboter	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70

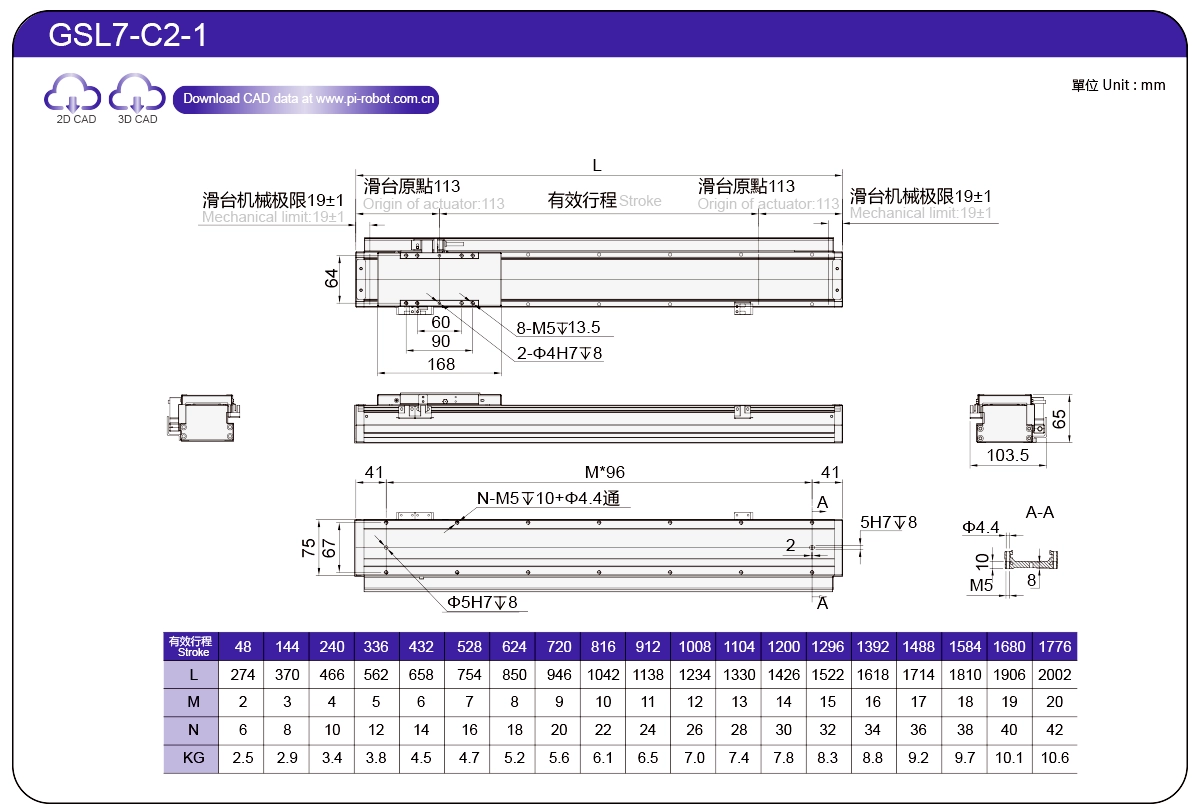

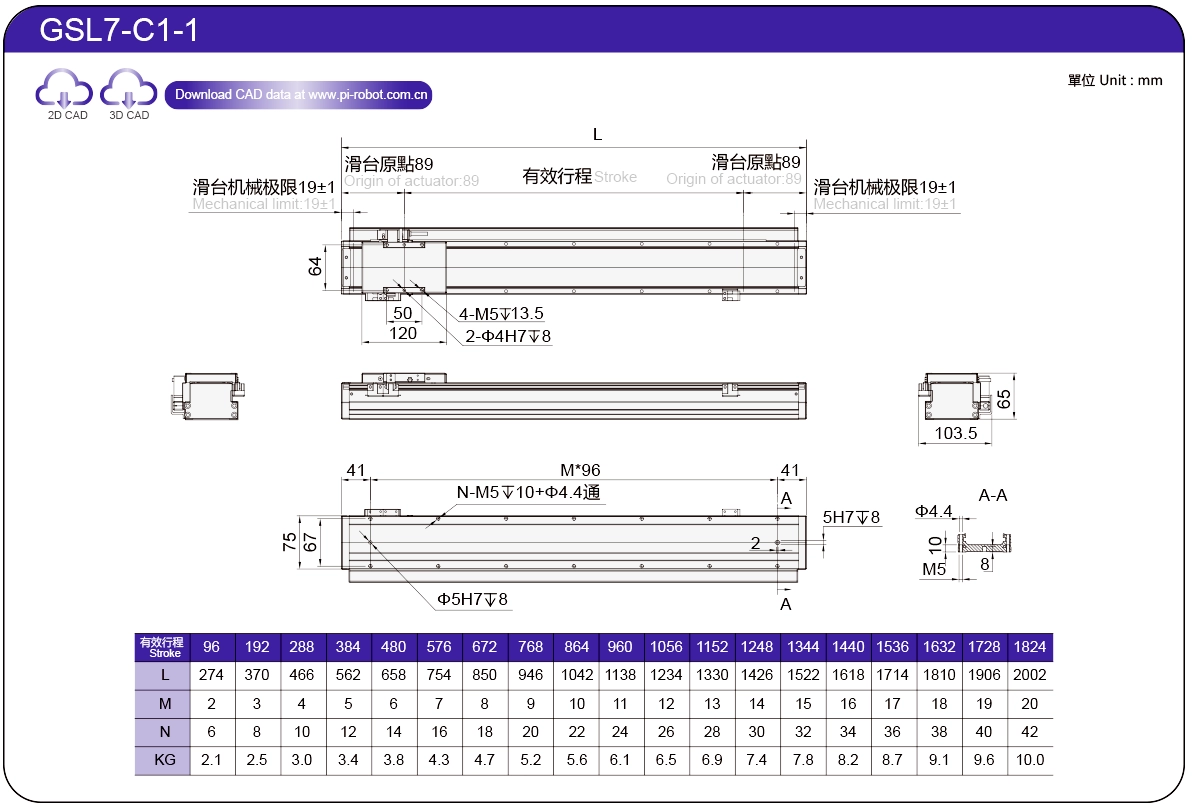

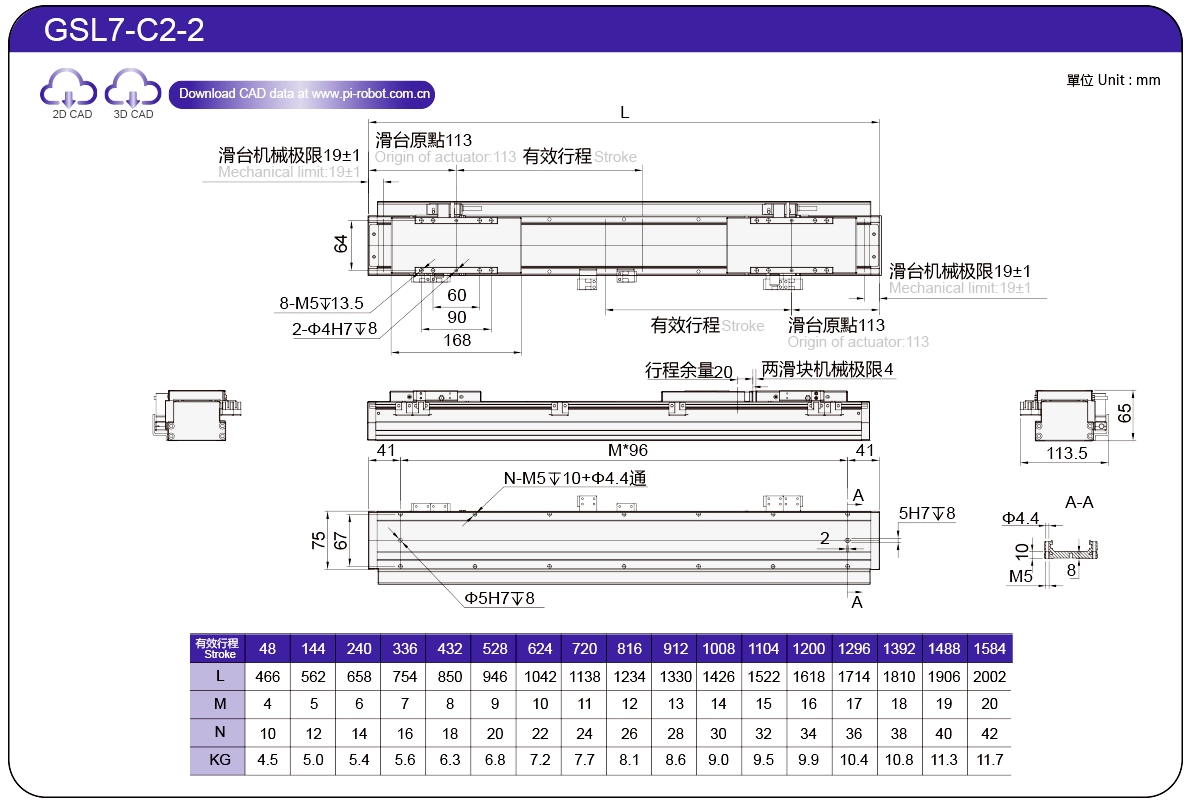

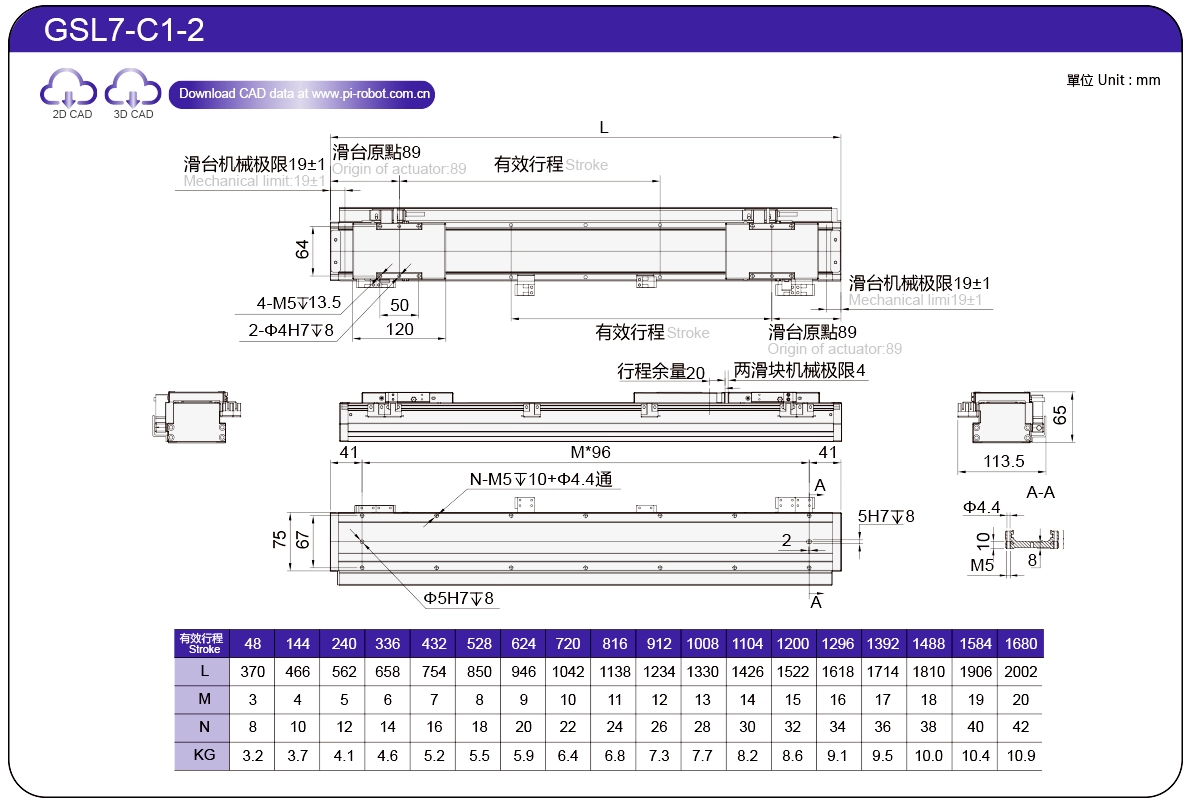

C2-1/C2-2
