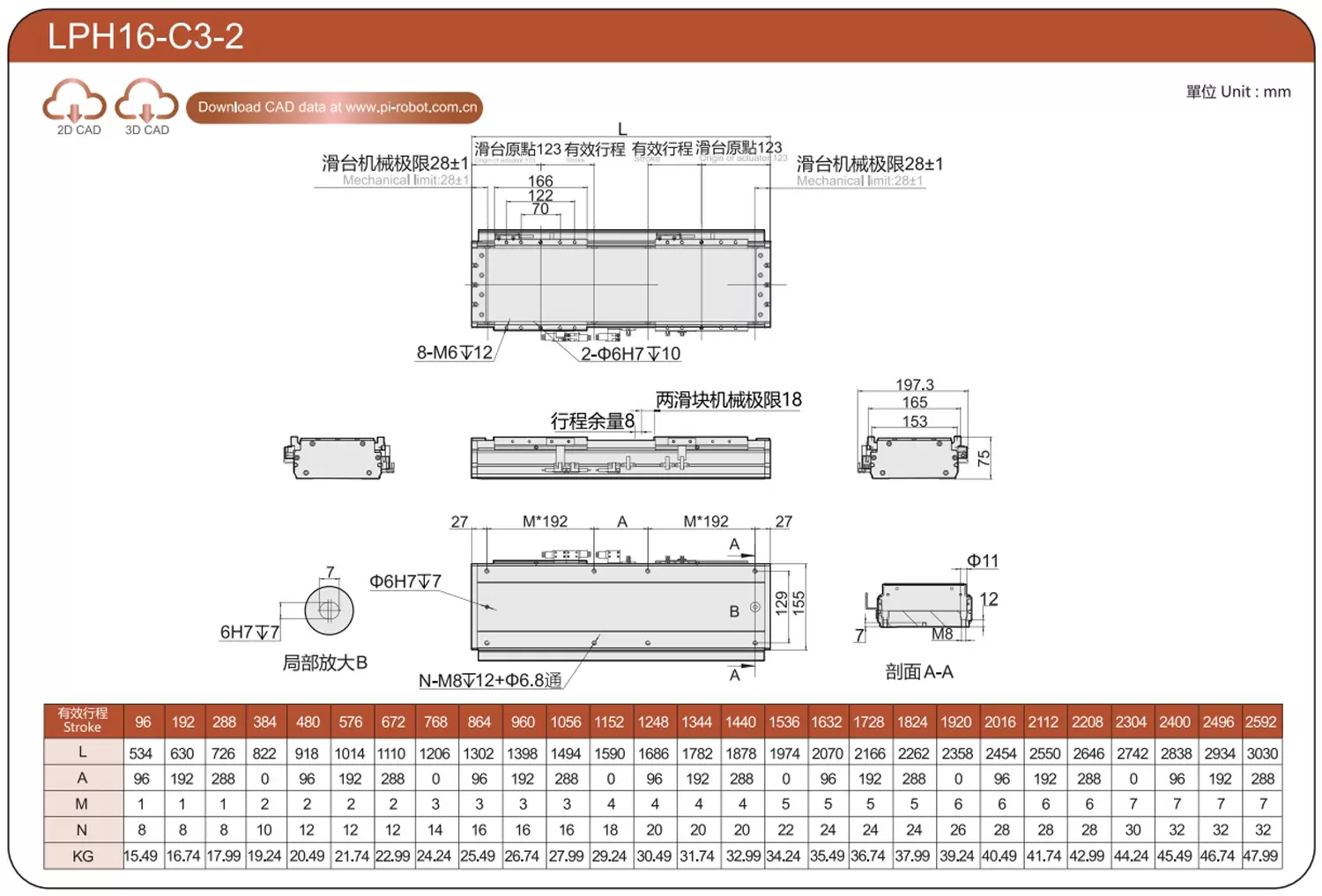

Aktueller Standort：Zuhause > Produkt > Linearmotor-Aktuator > LPH-Serie > LPH16 > C3-2

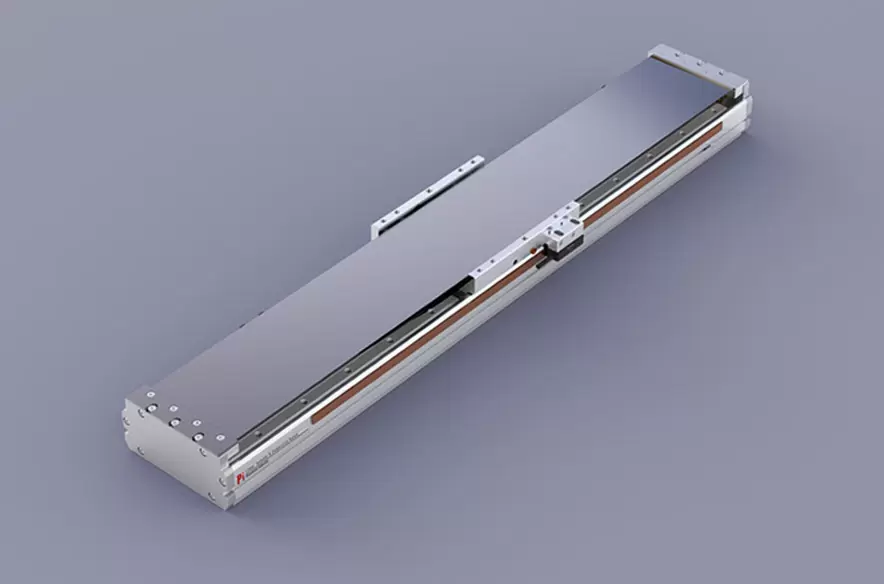

Leicht und langlebig

Wiederholgenauigkeit: ±0,003 mm

Maximale Kraft: 968 N

Dauerkraft: 440 N

Dauerhandhabungsgewicht: 60 kg

Standardhub:

1-Einzel-Mover: 96-2592/96 mm

Standardhub:

2-Dual Mover: 96-2592/96 mm

Maximale Geschwindigkeit: 2500 mm/s

PDF

3D-Download

Cadenas3 Ddownload

Es werden mehrere Treiber ausgewählt und importierte, geräuscharme, hochpräzise Gleitschienen verwendet

Es kann Geräusche während des Betriebs wirksam reduzieren und die Laufruhe, Lebensdauer und Schmiereffizienz verbessern. Geeignet für High-Tech-Industrien, die hohe Geschwindigkeit, Ruhe und geringe Staubemissionen erfordern.

Körper mit hoher Steifigkeit

Durch den Einsatz einer integrierten Aluminium-Strangpressstruktur und die Durchführung einer Elementaranalyse wird das optimale Verhältnis von Steifigkeit zu Gewicht erreicht.

Spezielles Schnallendesign mit Magnetplatte

Vorteil: Es verhindert das Herunterfallen von Fremdkörpern und beschädigt interne Komponenten nicht. Pflegeleicht, lange Lebensdauer!

Lesekopf für optisches Lineal

Elastische Kombination aus optischem Lineal oder magnetischem Lineal

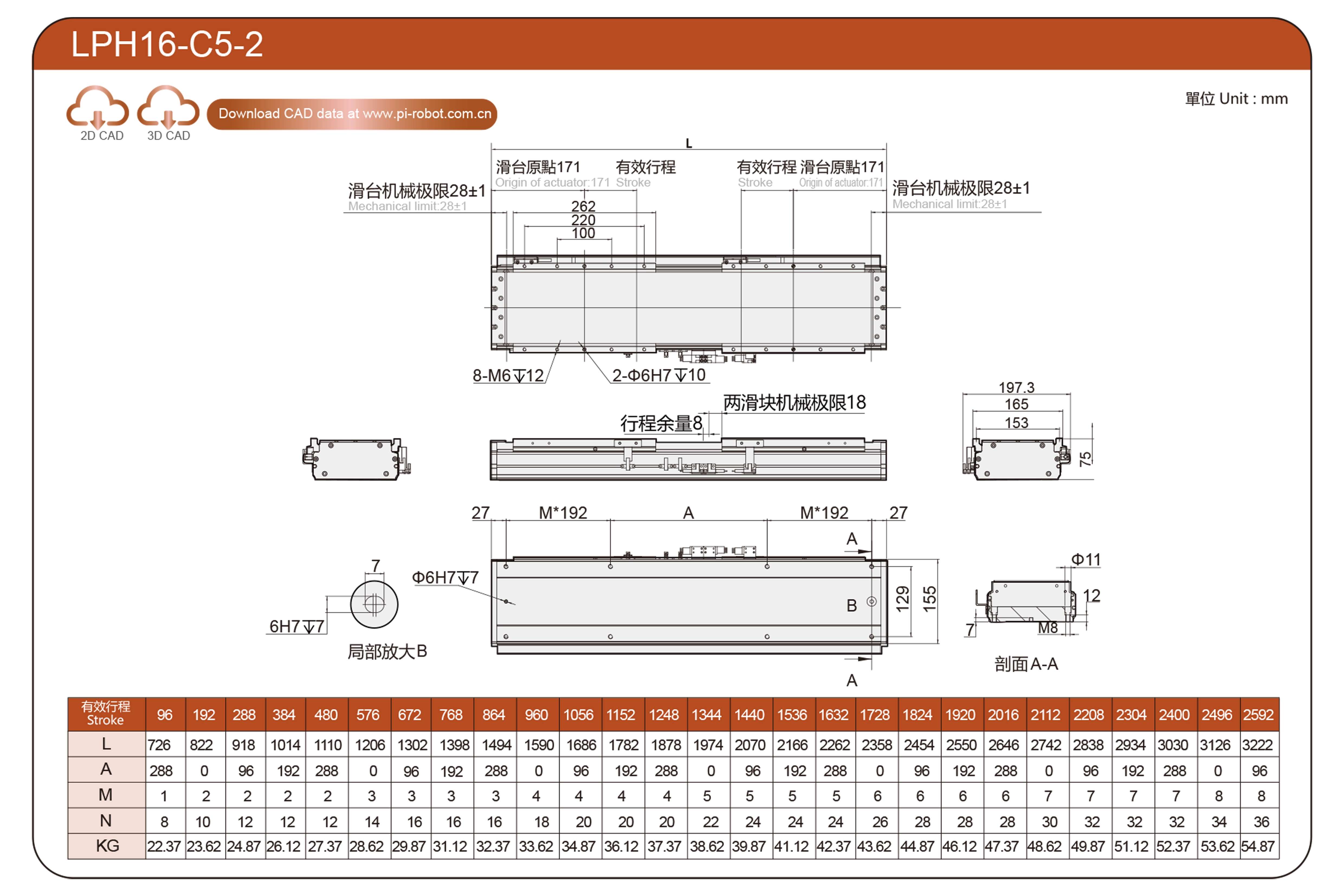

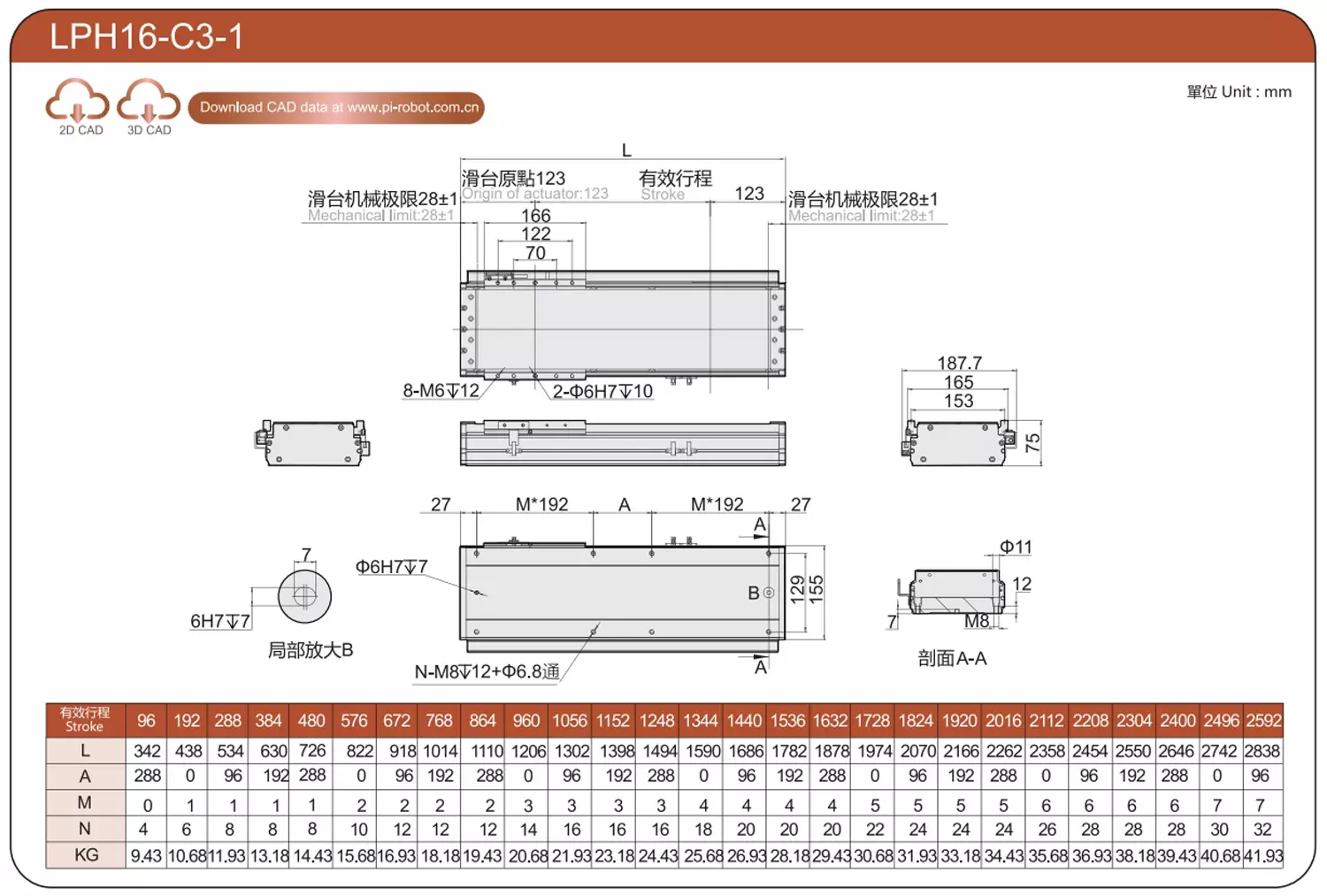

Bestellmethode

LPH16-C1-S-96-M-10-P-C4-1-3-0001

Spezifikation

Verzeichnis	Spezifikationen für den Drahtkreis	P64-C3-S	P64-C5-P
Spez	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	50	60
	Maximale Geschwindigkeit (mm/s)	2500
	Dauerschub (N)	264	440
	Spitzenschub (N)	580	968
	Dauerstrom (Ams)	3.3	6.8
	Spitzenstrom (Arms)	10.5	21
	Kraftkonstante (N/Arms)	80	64,7
	Induktivität (mH)	51.3	20.3
	Widerstand (Ohm)	8.7	3.6
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie unter P85.

Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P64-C3-S	20kg	320	150	300
		30kg	180	100	250
		40kg	160	70	170
		50kg	150	50	120
	P64-C5-P	30kg	300	130	320
		40kg	250	100	230
		50kg	200	90	180
		60kg	150	70	140

(Einheit: mm)

Wandinstallation		Laden	A	B	C
Laden	P64-C3-S	20kg	300	150	320
		30kg	250	100	180
		40kg	170	70	160
		50kg	120	50	150
	P64-C5-P	30kg	320	130	300
		40kg	230	100	250
		50kg	180	90	200
		60kg	140	70	150

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	816
Abgeordneter	816
HERR	670

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P64-C3-S

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
20	2	2	2	1.5	1	0,5
30	1.6	1.6	1.5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

P64-C5-P

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
40	1.8	1.8	1.7	1.5	1.2	0,9
50	1.5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1,0	1,0	0,9	0,7	0,5

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Körpergröße (mm)	Wiederholgenauigkeit (mm)	Dauerschub (N)	Spitzenschub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotorroboter	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
