Leicht und langlebig

Körperbreite: 75 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 35 kg

Vertikale Belastung: 11 kg

Maximale Geschwindigkeit: 1000 mm/s

Reisebereich: 50–800 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

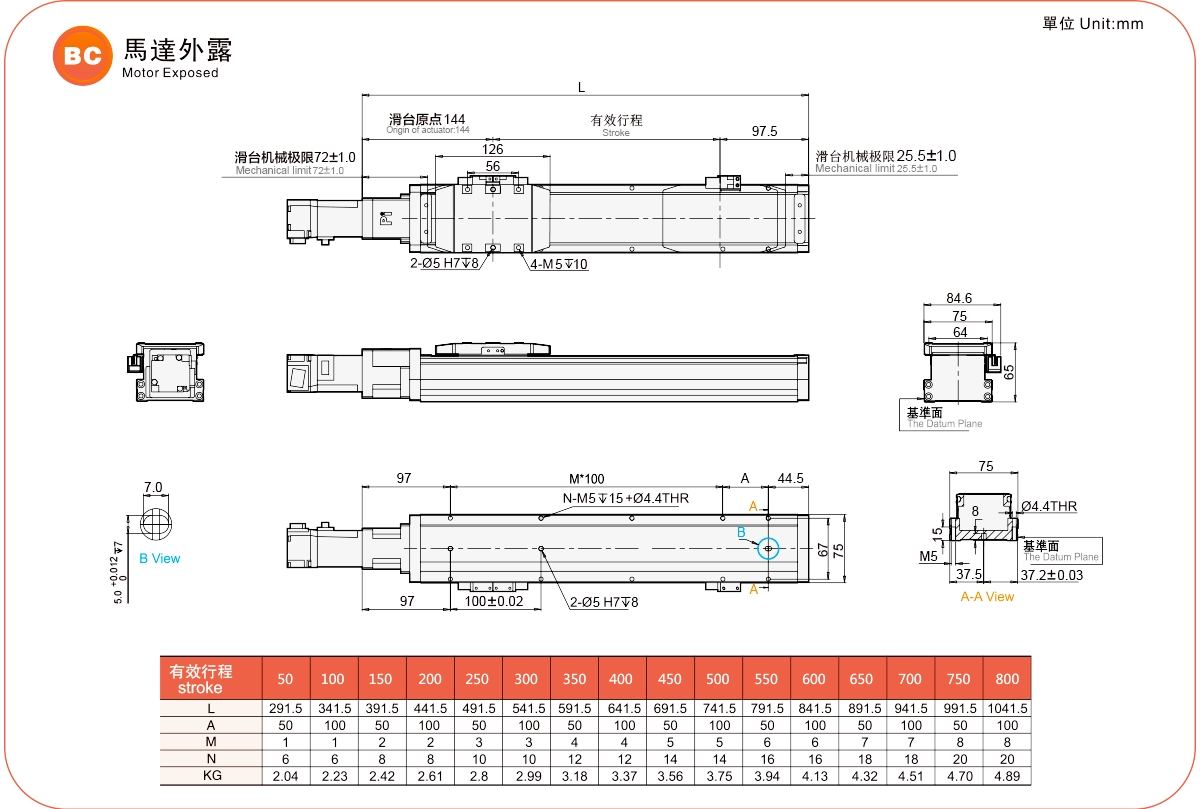

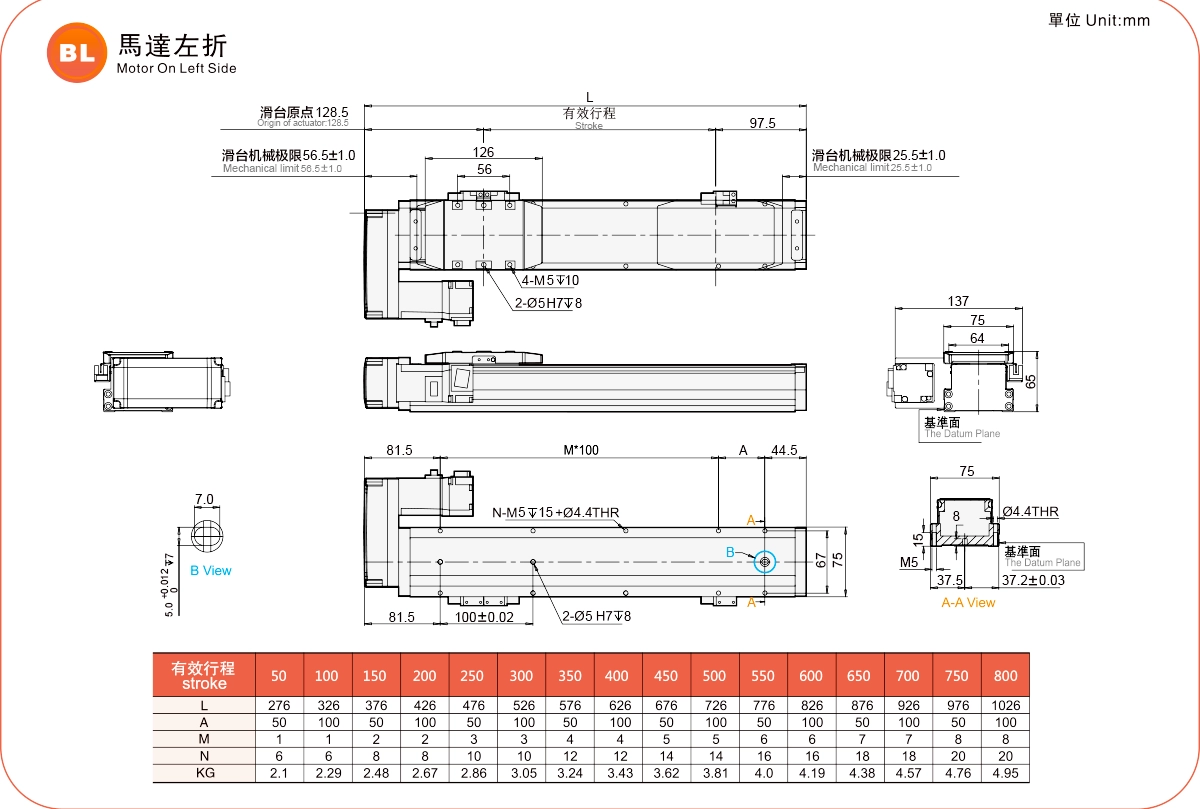

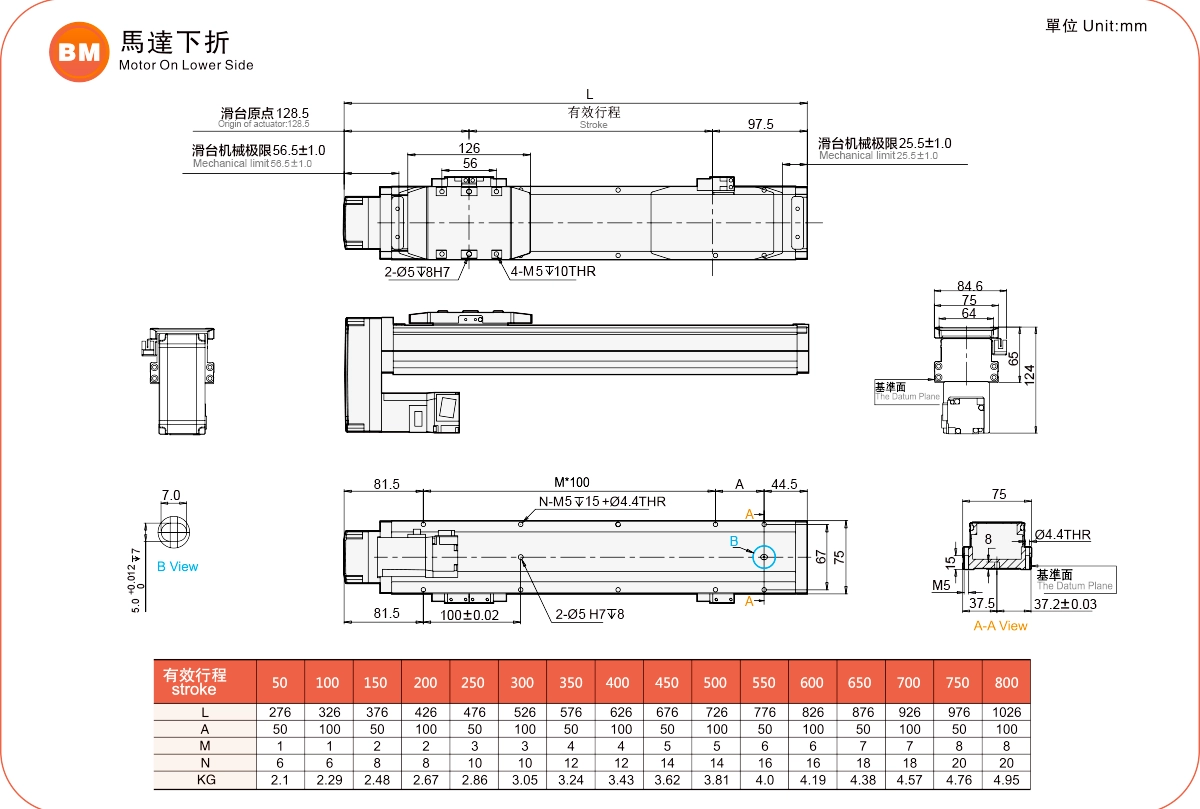

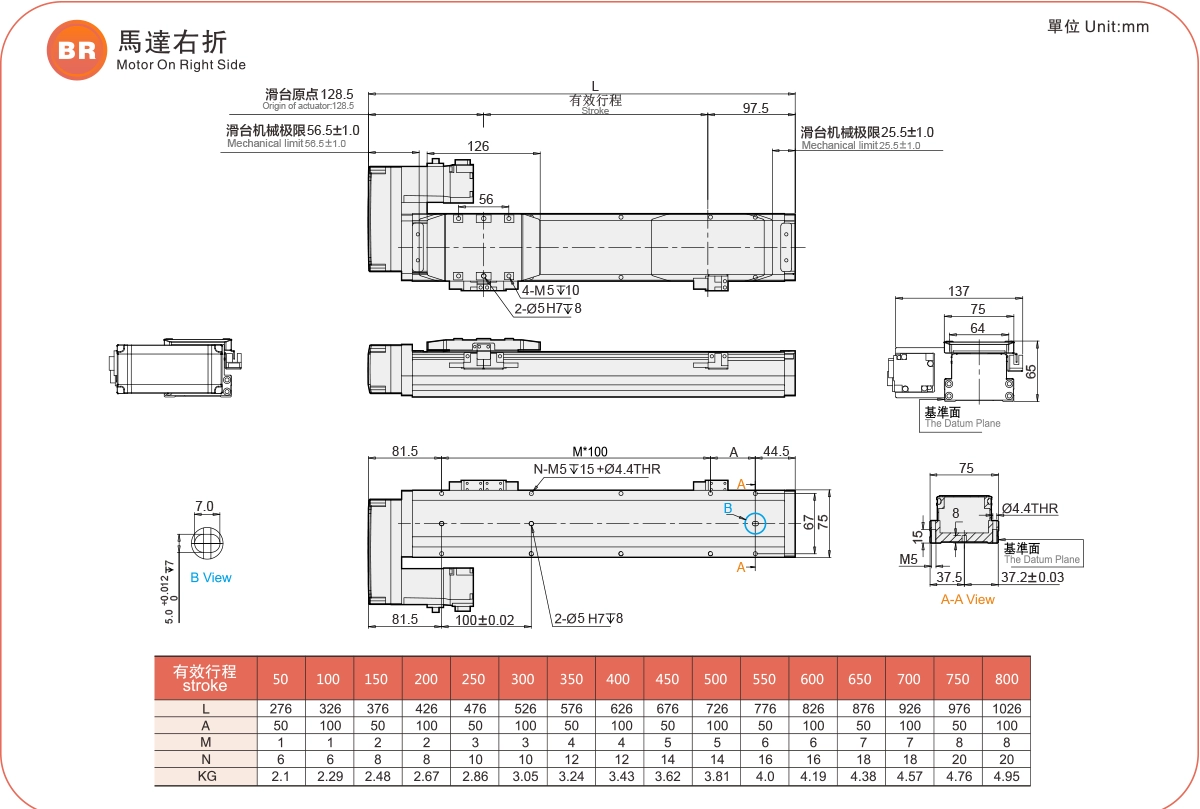

GRH7 - L5 - 100 - BC-M10 - C4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		2	5	10	20
	Maximale Geschwindigkeit (mm/s)		100	250	500	1000
	Maximale Nutzlast	Horizontal (kg)	35	35	17	11
		Vertikal (kg)	11	11	6	3
	Nennschub (N)		854	341	170	85
	Hubsteigung (mm)		50–800 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		100
	Kugelumlaufspindel Ø (mm)		C7Ø12
	Kupplung (mm)		7X8
	Home-Sensor	Draußen	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Wenn der Hub mehr als 600 mm beträgt, kommt es zu einem Schlag der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung2	11kg	880	130	167
	23kg	730	56	76
	35kg	620	32	48
Leitung5	11kg	820	96	110
	23kg	520	43	51
	35kg	310	20	21
Leitung10	6kg	720	150	192
	11kg	435	81	90
	17kg	280	45	55
Leitung20	6kg	376	130	125
	9kg	260	73	91
	11kg	212	57	62

(Einheit: mm)

Wandinstallation		A	B	C
Leitung2	11kg	165	110	980
	23kg	62	51	810
	35kg	42	31	620
Leitung5	11kg	120	79	650
	23kg	76	54	420
	35kg	32	23	271
Leitung10	6kg	230	205	650
	11kg	95	85	420
	17kg	58	43	265
Leitung20	6kg	221	204	350
	9kg	127	119	260
	11kg	102	93	180

(Einheit: mm)

Vertikale Installation		A	C
Leitung2	7kg	230	230
	9kg	155	155
	11kg	120	120
Leitung5	5kg	186	186
	9kg	117	117
	11kg	95	95
Leitung10	1kg	900	900
	4kg	253	253
	6kg	150	150
Leitung2	1kg	700	700
	2,5 kg	330	330
	3kg	285	285

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	123
Abgeordneter	123
HERR	172

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

Kugelumlaufspindelantrieb mit langem Hub

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
