Aktueller Standort：Zuhause > Produkt > Roboter 7. Achse > RMH-Serie > RMH22S > Eingebauter Motor

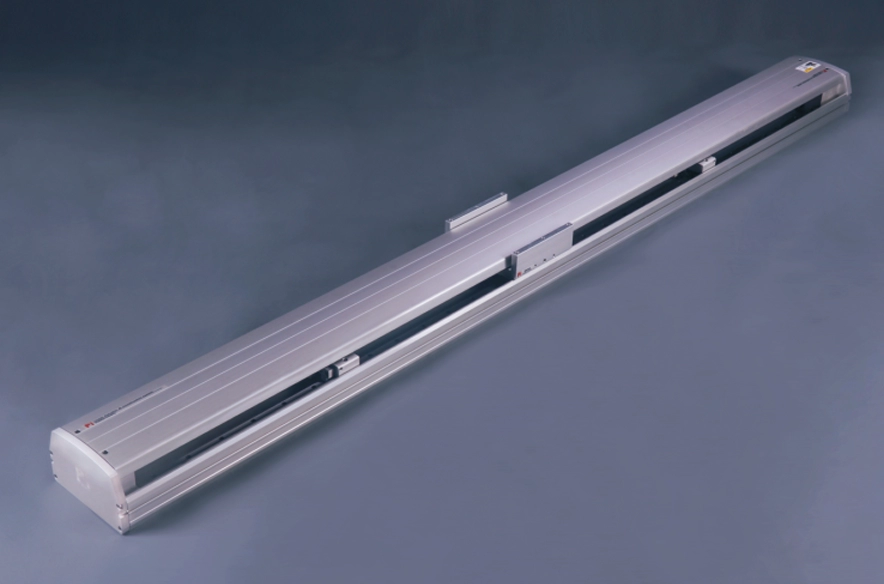

Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,01 mm

Horizontale Last: 130 kg

Vertikale Last: 50 kg

Höchstgeschwindigkeit: 1600 mm/s

Hubteilung: 850–2400 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Verschiedene Schiebesitzarten

Gehäuse und Schieber sind einstückig geformt, was die Steifigkeit erhöht und die Breite reduziert, wodurch der Platzbedarf für die Installation des Geräts sinkt. Die patentierte Kraftstoffdüse ist branchenweit einzigartig und verwendet eine einzelne Düse am Schieber zur Öleinspritzung. Sie ermöglicht die gleichzeitige Öleinspritzung und die Wartung von Mutter und mehreren Schiebersätzen, was die Wartung deutlich vereinfacht und Zeit spart. Die Einbaurichtung der Kraftstoffdüse ist kundenspezifisch wählbar.

Hochsteifes Gehäuse/hochsteife obere Abdeckung

Hochsteifes Gehäuse: Durch die Verwendung einer integrierten Aluminium-Strangpresskonstruktion und eine Elementanalyse wird ein optimales Verhältnis von Steifigkeit zu Gewicht erzielt. Verdrehsicherer Deckel: Dank einer speziellen Verdrehsicherung verdreht oder verformt sich der Deckel auch bei längeren Transportwegen nicht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Schraubanschluss, kein Sitz zur Auswahl

Je nach Präzision und Drehzahl können geeignete Schraubenspezifikationen und -marken ausgewählt werden.

Bestellmethode

RMH22S - L5-850- M -M75B - C4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Höchstgeschwindigkeit (mm/s)		250	400	800	1600
	Maximale Nutzlast	Horizontal (kg)	130	130	85	43
		Vertikal (kg)	50	40	25	12
	Nennschub (N)		2563	1281	640	320
	Hubteilung (mm)		850–2400 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		750 W
	Kugelgewindetrieb Ø (mm)		C7Ø20
	Hochsteife Linearführung (mm)		B20XH15
	Kopplung (mm)		19x12
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Bei einem Hub von über 750 mm tritt Rundlauffehler der Kugelumlaufspindel auf. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	80 kg	3311	411	403
	100 kg	2534	320	308
	130 kg	2113	228	221
Lead10	70 kg	2700	430	394
	90 kg	2022	320	294
	130 kg	1311	198	184
Lead20	40 kg	2044	662	558
	60 kg	1316	417	352
	85 kg	886	272	231
Lead40	20 kg	1180	766	533
	25 kg	927	599	418
	43 kg	510	318	224

(Einheit: mm)

Wandmontage		A	B	C
Lead5	85 kg	370	388	3066
	105 kg	288	299	2389
	130 kg	221	228	2113
Lead10	75 kg	368	398	2515
	95 kg	277	300	1926
	130 kg	184	198	1328
Lead20	45 kg	490	582	1805
	65 kg	321	381	1204
	85 kg	231	272	886
Lead40	25 kg	418	601	930
	35 kg	286	408	644
	43 kg	224	318	510

(Einheit: mm)

Vertikale Installation		A	C
Lead5	30 kg	1301	1301
	40 kg	977	977
	50 kg	781	781
Lead10	20 kg	1735	1735
	30 kg	1156	1156
	40 kg	867	867
Lead20	15 kg	1835	1835
	20 kg	1376	1376
	25 kg	1101	1101
Lead40	7 kg	1943	1943
	12 kg	1133	1133
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	1254
Abgeordneter	1254
HERR	1254

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500 W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Serie mit extra langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min). Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Schrittmotors (500 U/min).

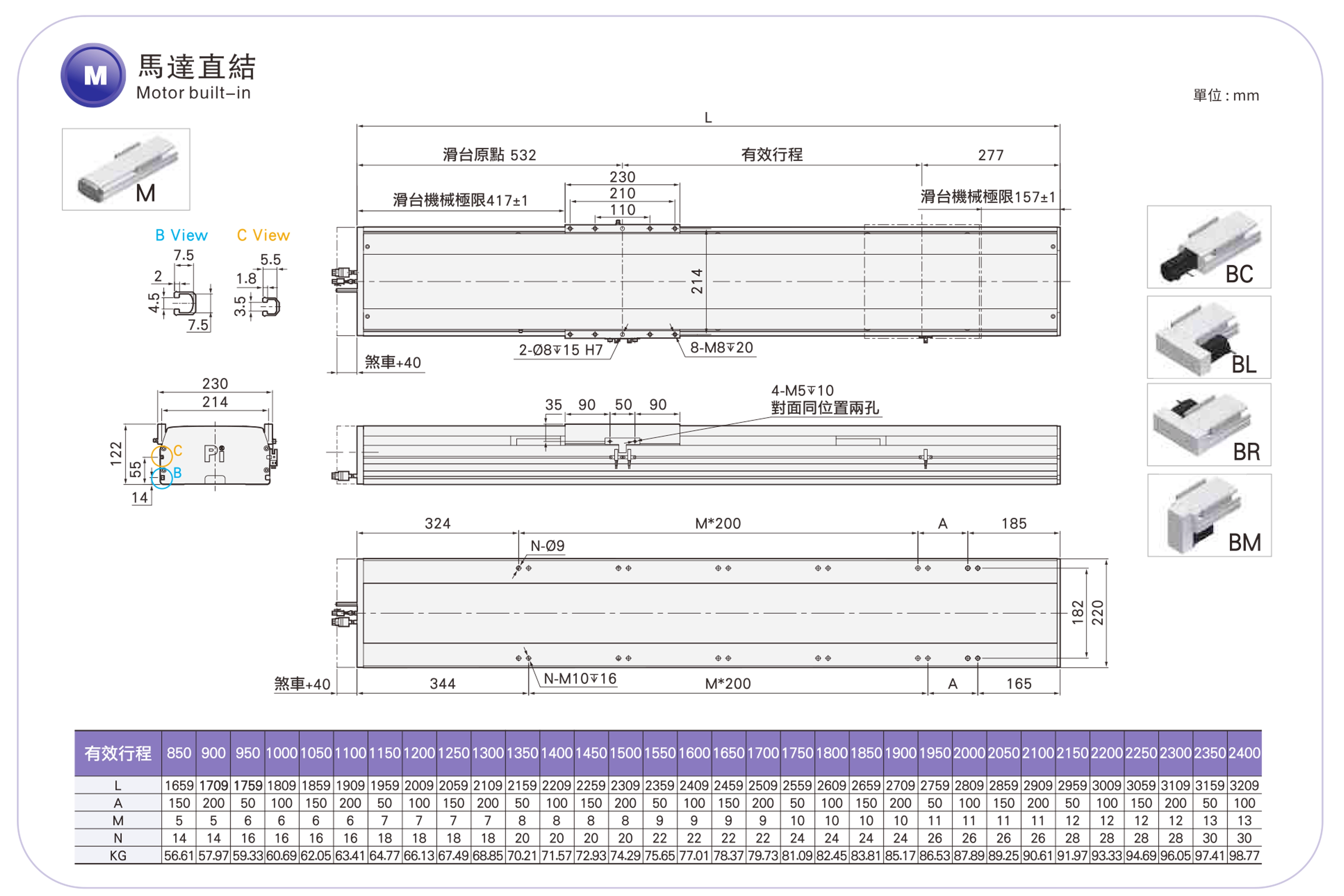

Mörser eingebaut
