Leichtgewicht und lange Lebensdauer

Gehäusebreite: 150 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Last: 120 kg

Vertikale Last: 50 kg

Höchstgeschwindigkeit: 2000 mm/s

Verstellbereich: 100–1350 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des Gleitsitzes

Der Korpus und der Schlitten sind einstückig geformt, was das Problem der mangelnden Steifigkeit verbessert und die Breite verringert, wodurch der Platzbedarf für die Installation des Geräts kleiner wird.

Einfache Wartung

Die gesamte Serie verfügt beidseitig über externe Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Die spezielle Stahlbandbefestigung reduziert Haarbildung und ermöglicht den Einsatz in Reinraumumgebungen.

Montage, zeitsparend und bequem

Die Montage kann von oben nach unten oder von unten nach oben erfolgen, ohne dass der Stahlstreifen demontiert werden muss.
Bringen Sie an der Seite des Gehäuses eine Montageauflage an. Am Gehäuseboden befindet sich eine Bohrung für einen Positionierungsstift.

Die Festigkeit nimmt zu und die Glätte verbessert sich.

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlkette in die Aluminiumkarosserie eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Fahrhöhe und Geradlinigkeit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

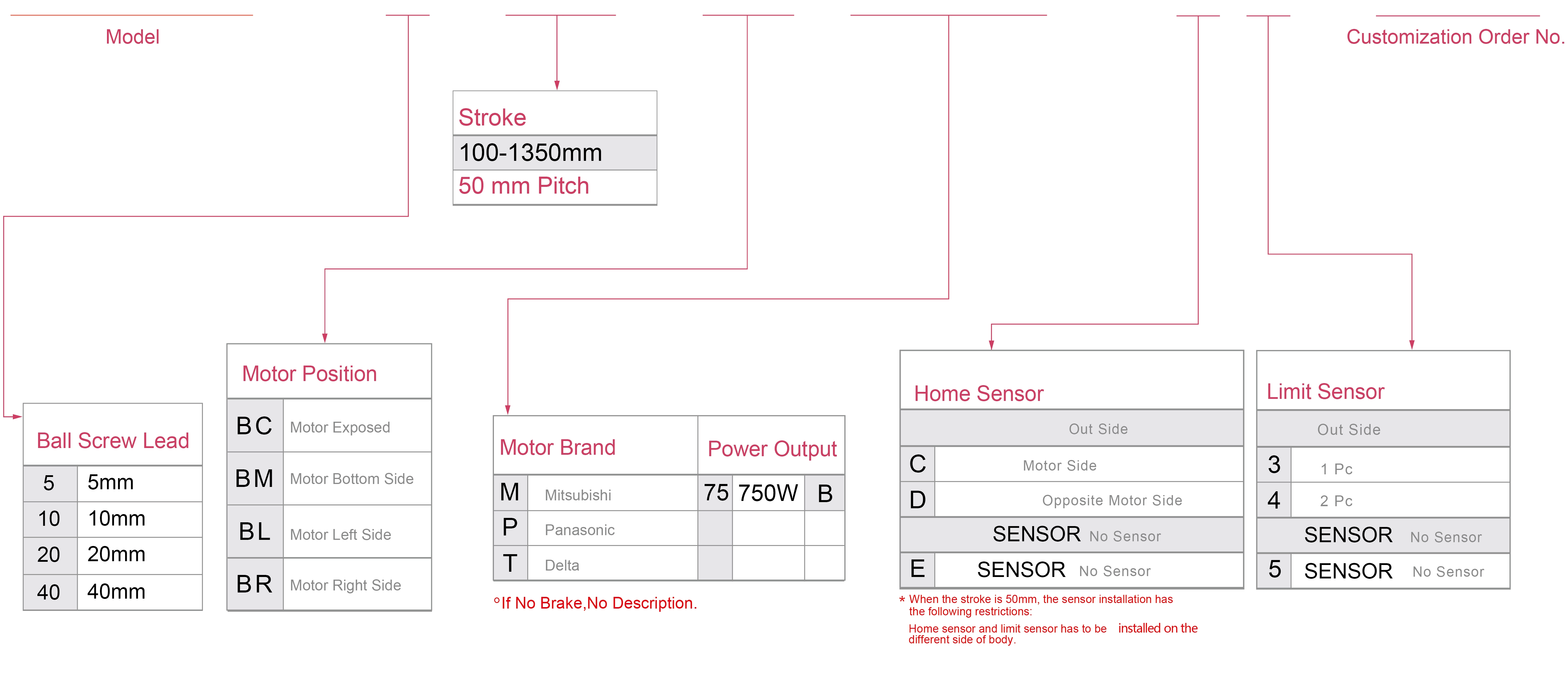

GRC15 - L5-100-BC-M75B - C4 -0001

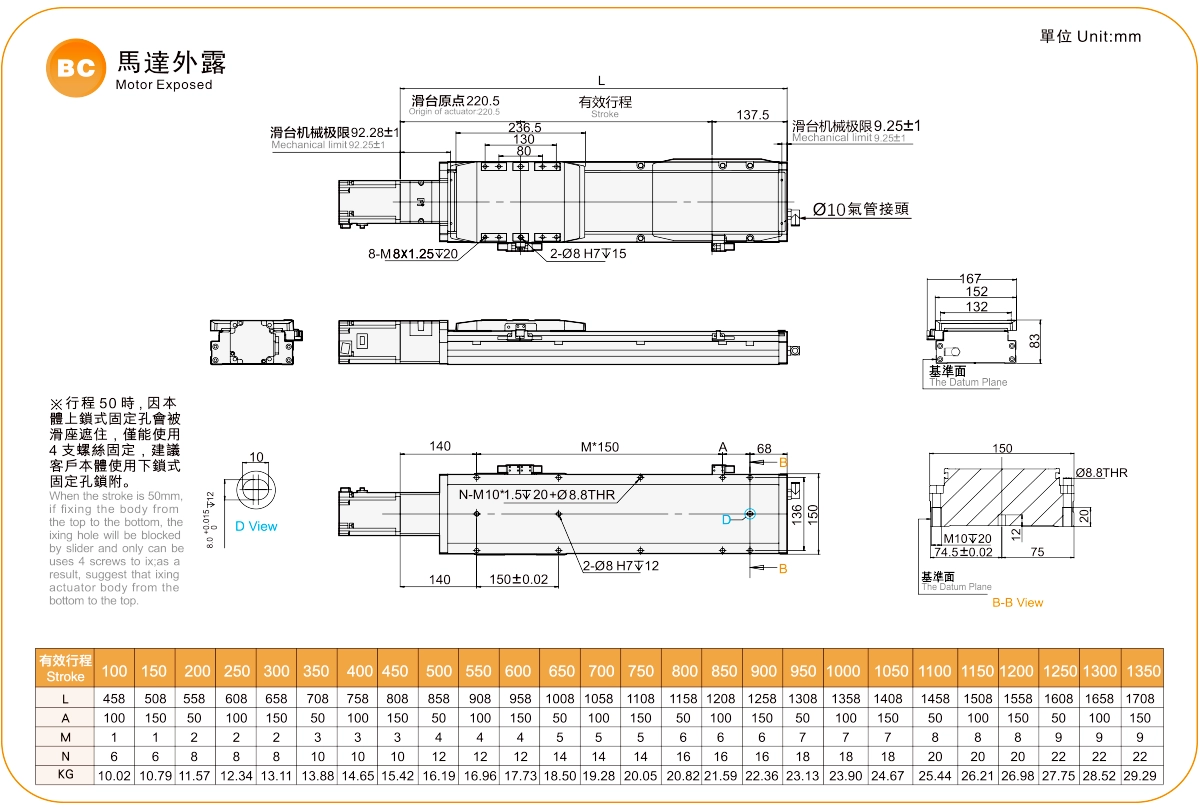

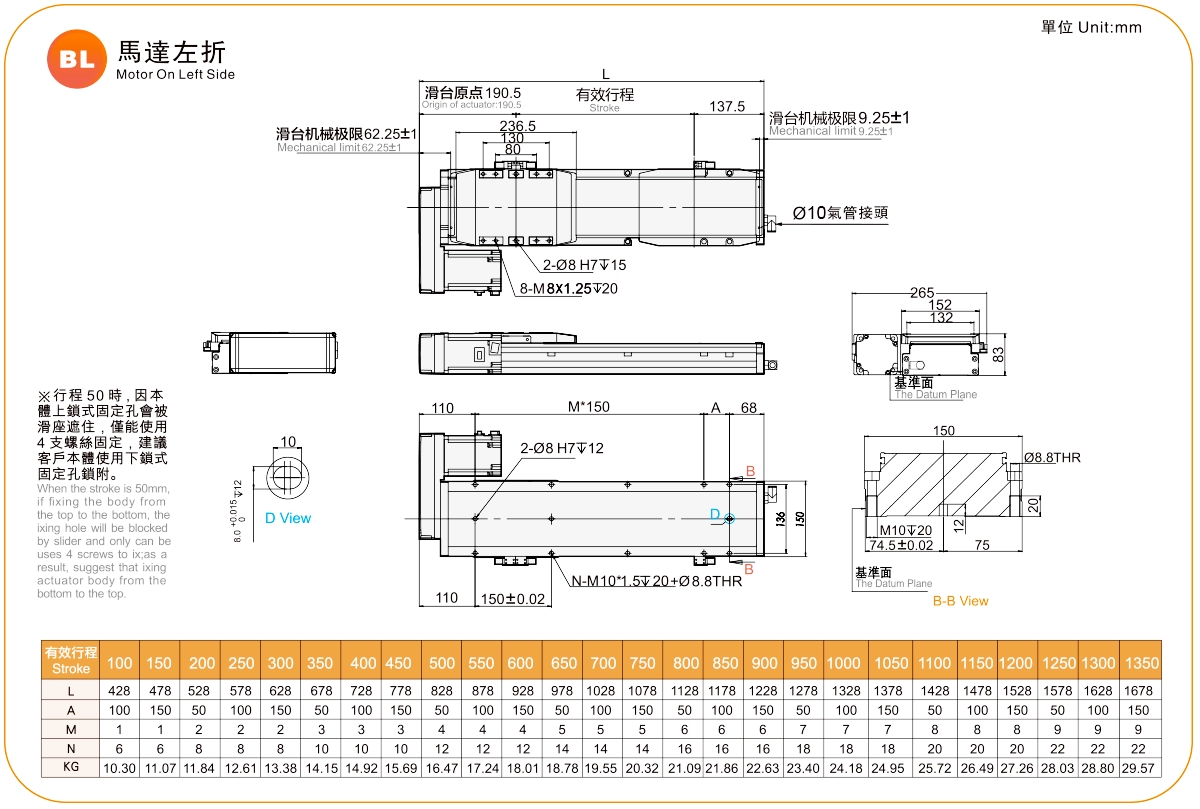

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Höchstgeschwindigkeit (mm/s) ※1		250	500	1000	2000
	Maximale Nutzlast	Horizontal (kg)	120	120	83	43
		Vertikal (kg)	50	40	25	12
	Nennschub (N)		2563	1281	640	320
	Hubteilung (mm) ※2		100–1350 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		750
	Kugelgewindetrieb Ø (mm)		C7Ø20
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Kopplung (mm)		12x19
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	70 kg	1800	329	380
	90 kg	1637	233	302
	120 kg	1220	140	210
Lead10	65 kg	1611	318	353
	85 kg	1180	232	236
	120 kg	680	154	162
Lead20	35 kg	1150	392	518
	55 kg	713	235	308
	83 kg	470	190	204
Lead40	15 kg	760	680	538
	22 kg	500	396	320
	43 kg	260	231	210

(Einheit: mm)

Wandmontage		A	B	C
Lead5	70 kg	226	223	1920
	90 kg	251	253	1707
	120 kg	180	160	1210
Lead10	65 kg	286	338	1760
	85 kg	198	252	1330
	120 kg	136	174	750
Lead20	35 kg	410	422	1260
	55 kg	250	265	803
	83 kg	162	210	520
Lead40	15 kg	450	721	810
	22 kg	266	421	530
	43 kg	172	251	280

(Einheit: mm)

Vertikale Installation		A	C
Lead5	20 kg	1168	1168
	30 kg	811	811
	50 kg	510	510
Lead10	15 kg	1311	1311
	25 kg	750	750
	40 kg	507	507
Lead20	10 kg	1602	1602
	14 kg	987	987
	25 kg	620	620
Lead40	7 kg	1100	1100
	12 kg	620	620
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	886
Abgeordneter	826
HERR	1500

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelgewindetrieb	GRC 5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2,5	1000
		GRC 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400 W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750 W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
