Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,08 mm

Horizontale Last: 230 kg

Anschluss: 50 mm

Höchstgeschwindigkeit: 2300 mm/s

Hubteilung: 50-6150 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Besonderheiten des Mehrfach-Schiebesitzes, Riemenspannungsregulierungsmechanismus, patentierte Kraftstoffdüsenkonstruktion (optional)

Hochsteifes Gehäuse/hochsteife obere Abdeckung

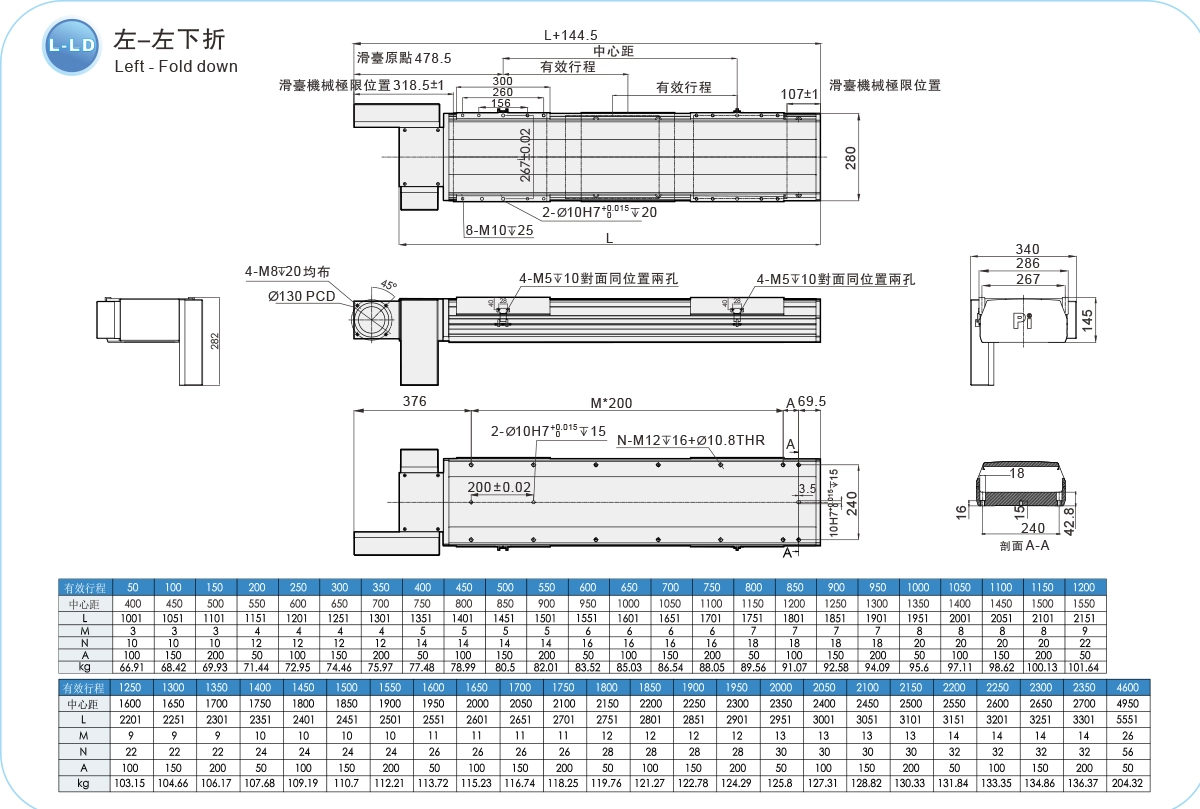

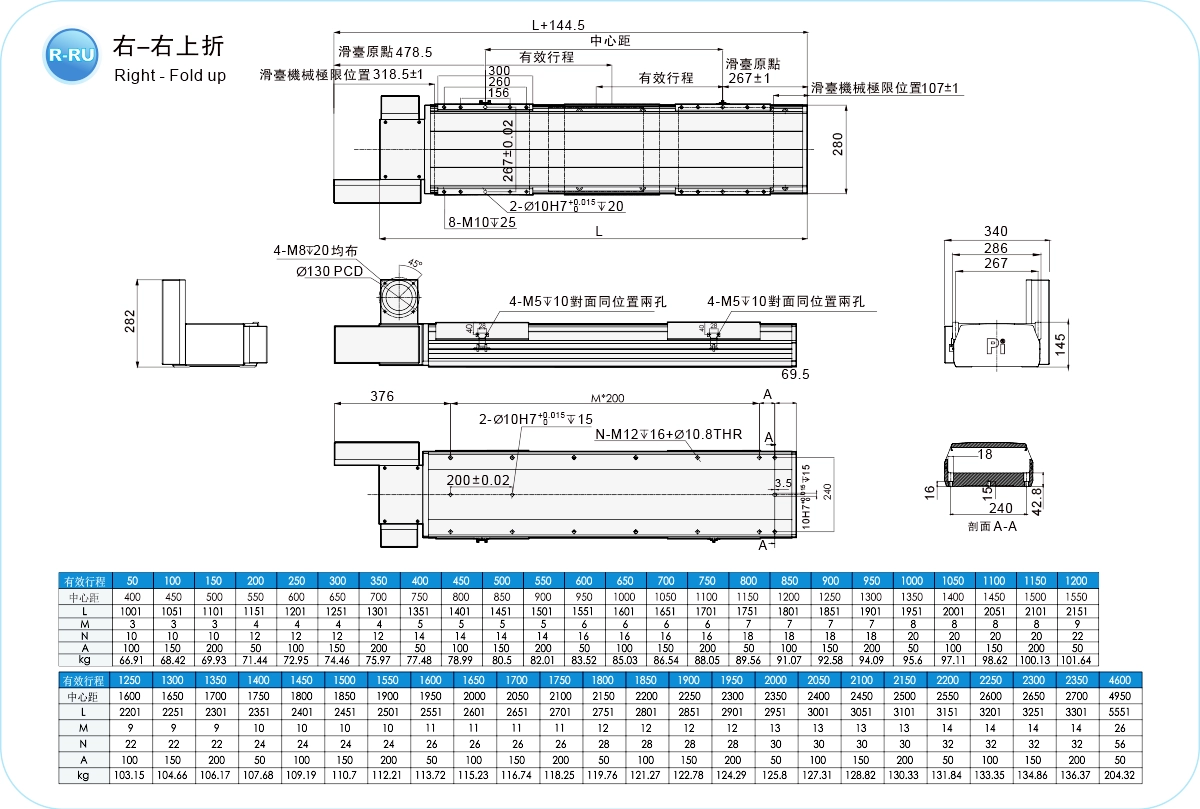

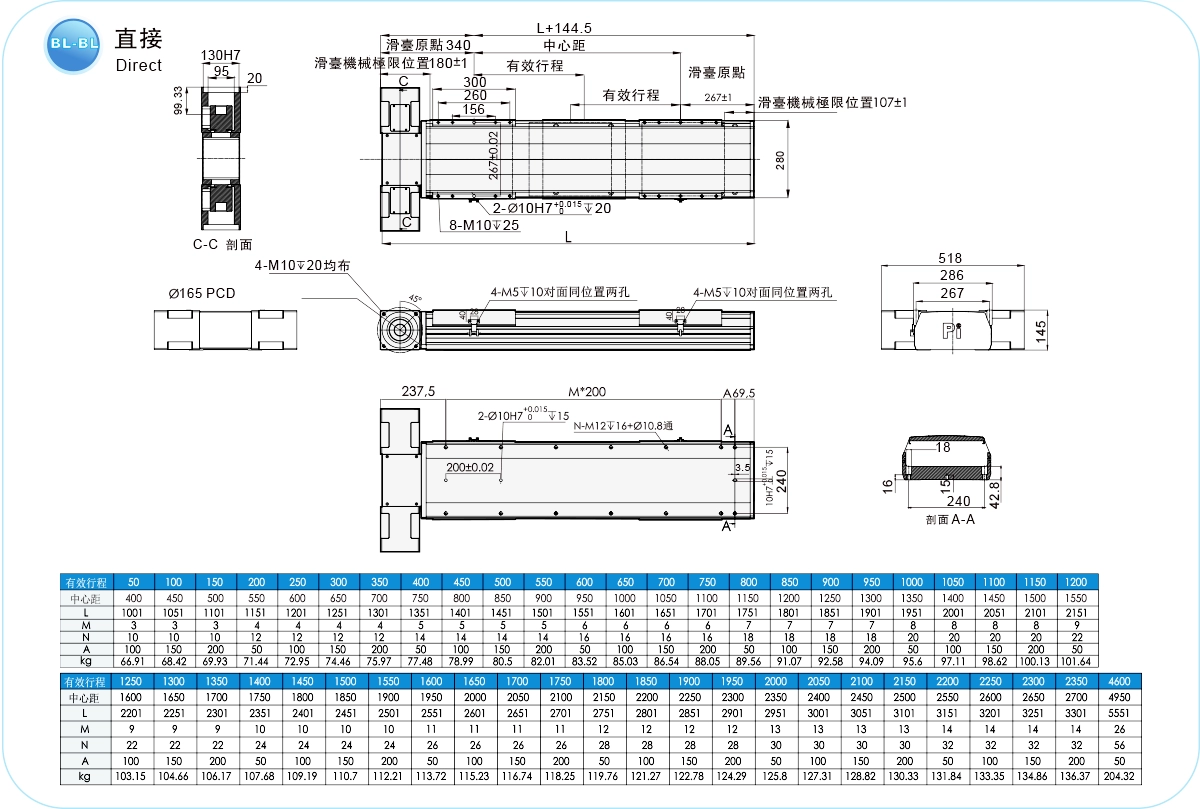

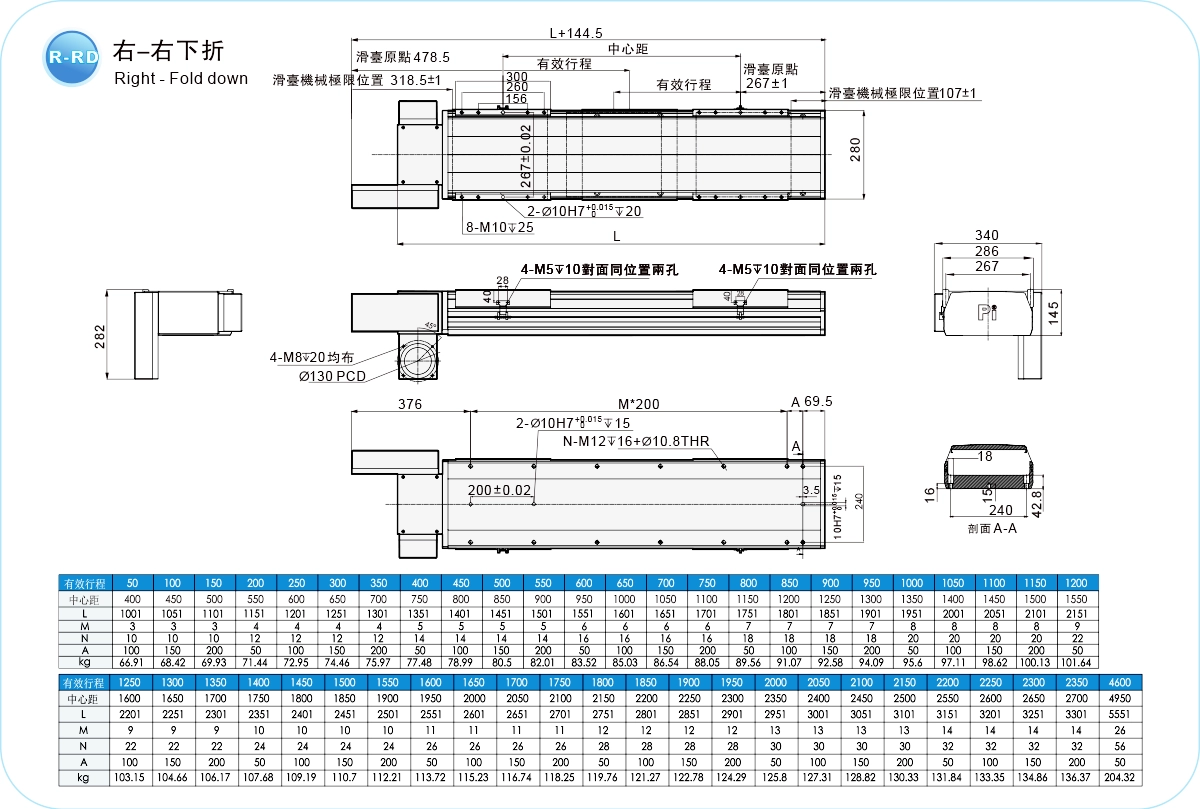

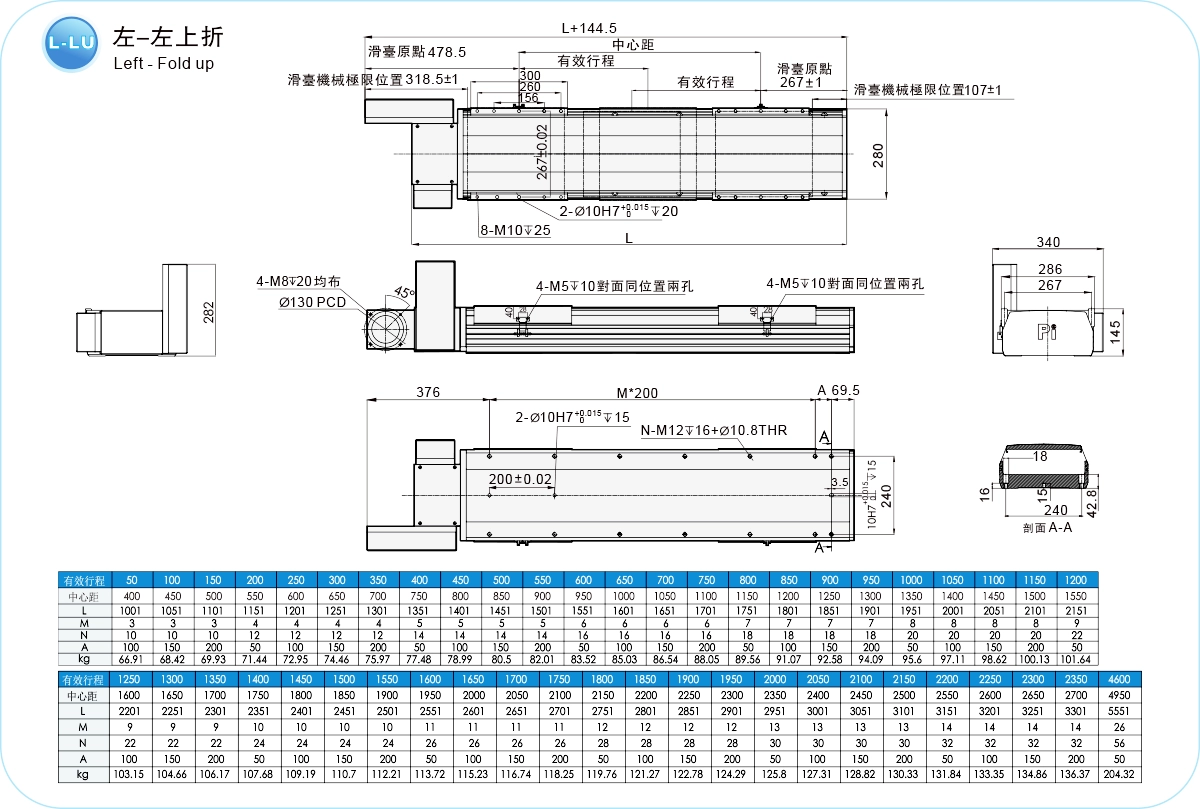

Motormarke, Einbauort des Motors

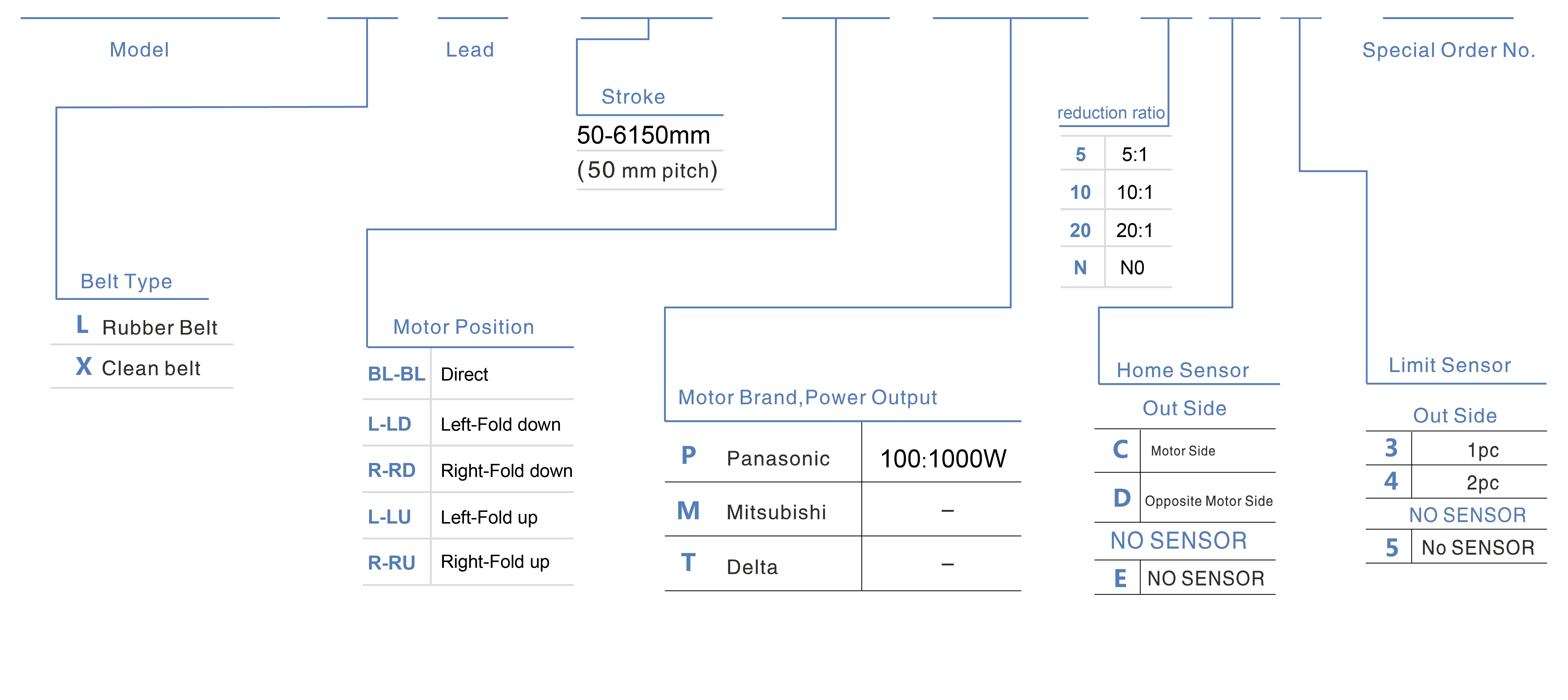

Bestellmethode

RMP28RN - L- 230-100 -BL-M100 -YC4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,08
	Leitungslänge (mm)		50
	Höchstgeschwindigkeit (mm/s)		2300
	Maximale Nutzlast	Horizontal (kg)	200
		Vertikal (kg)	-
	Nennschub (N)		965
	Hubteilung (mm)		50-6150 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		1000 W
	Bandbreite (mm)		50
	Hochsteife Linearführung (mm)		W30
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
1:5	100 kg	900	310	320
1:10	150 kg	802	290	315
1:20	200 kg	768	261	260

(Einheit: mm)

Wandmontage	A	B	C
100 kg	320	310	800
150 kg	315	270	800
200 kg	230	251	868

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	4408
Abgeordneter	4408
HERR	3860

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	RMP14S	Ja	200 W	135	±0,04	22	40	25	-	2000
		RMP17S	Ja	400 W	170	±0,04	30	40	45	-	2000
		RMP22S	Ja	750 W	220	±0,04	50	40	85	-	2000
		RMP28R	NEIN	1000 W	280	±0,08	50	230	230	-	2000
		RMP28RN	NEIN	1000 W	280	±0,08	50	230	200	-	2000
