Leichtgewicht und lange Lebensdauer

Gehäusebreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Last: 150 kg

Vertikale Last: 55 kg

Höchstgeschwindigkeit: 250 mm/s

Verstellbereich: 800–2600 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Erklärung der Kombination mehrerer Achsen

Durch vielfältige Kombinationen von einachsigen Gleittischen haben wir manuelle Mehrachsen- und Mehrachsen-Operationen entwickelt
(1) im Vergleich zu vertikalen Mehrsegmentrobotern, die kostengünstiger sind
(2) und durch ein intelligentes mechanisches Design eine hohe Steifigkeit der orthogonalen Roboter erreichen, wodurch Vibrationen und Verformungen reduziert werden
(3) Verschiedene Kombinationsmöglichkeiten von einachsigen Gleittischen

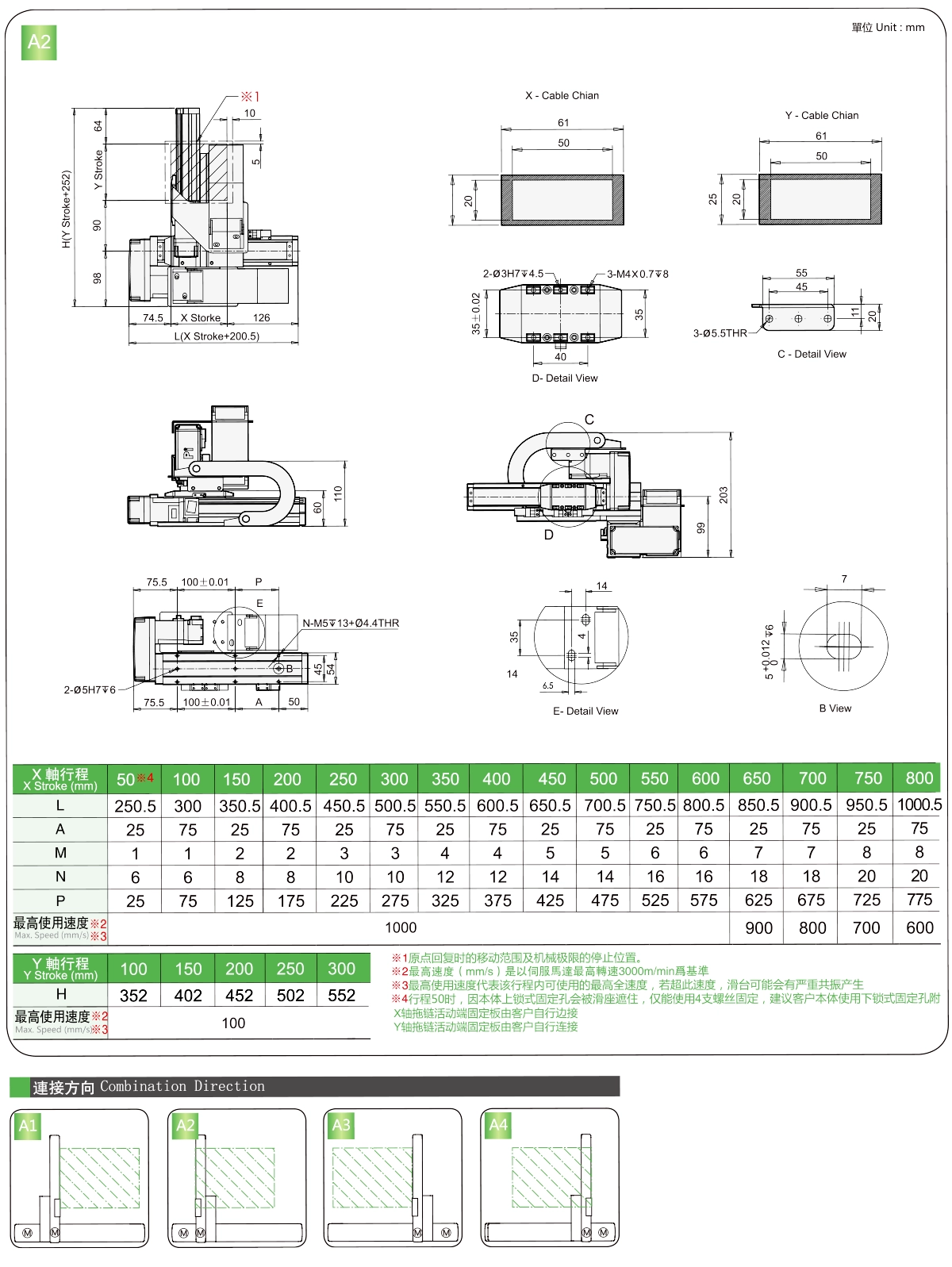

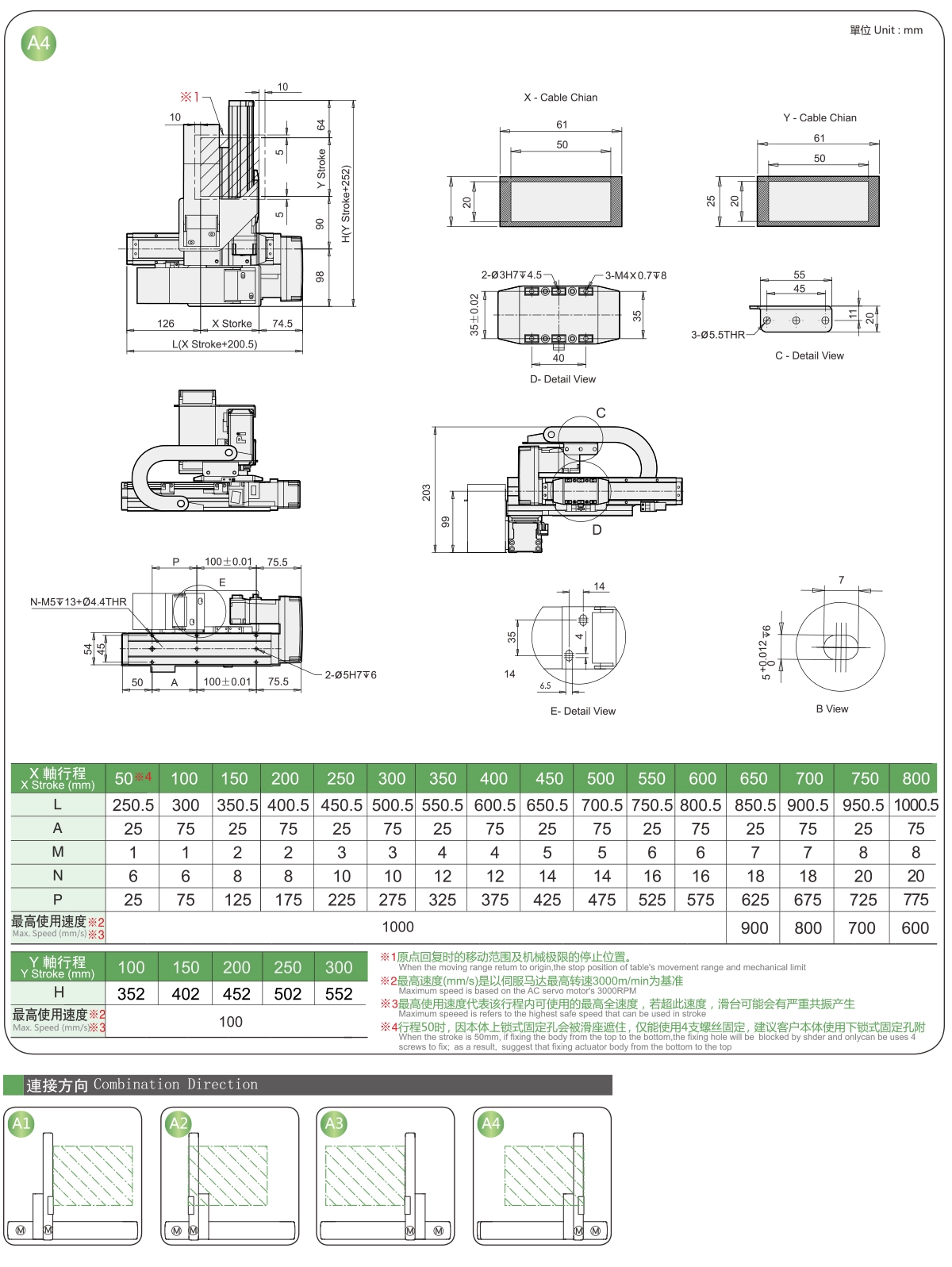

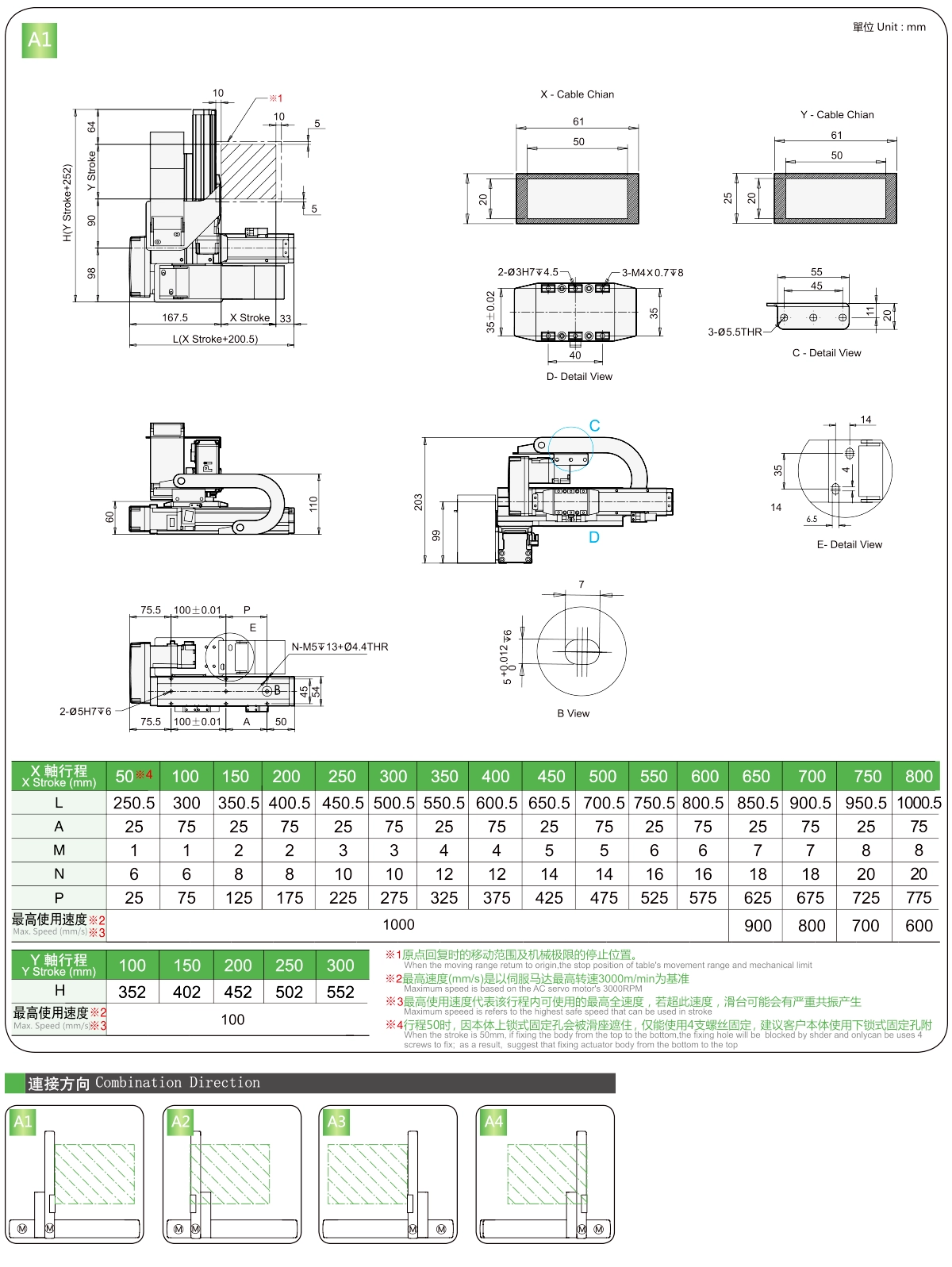

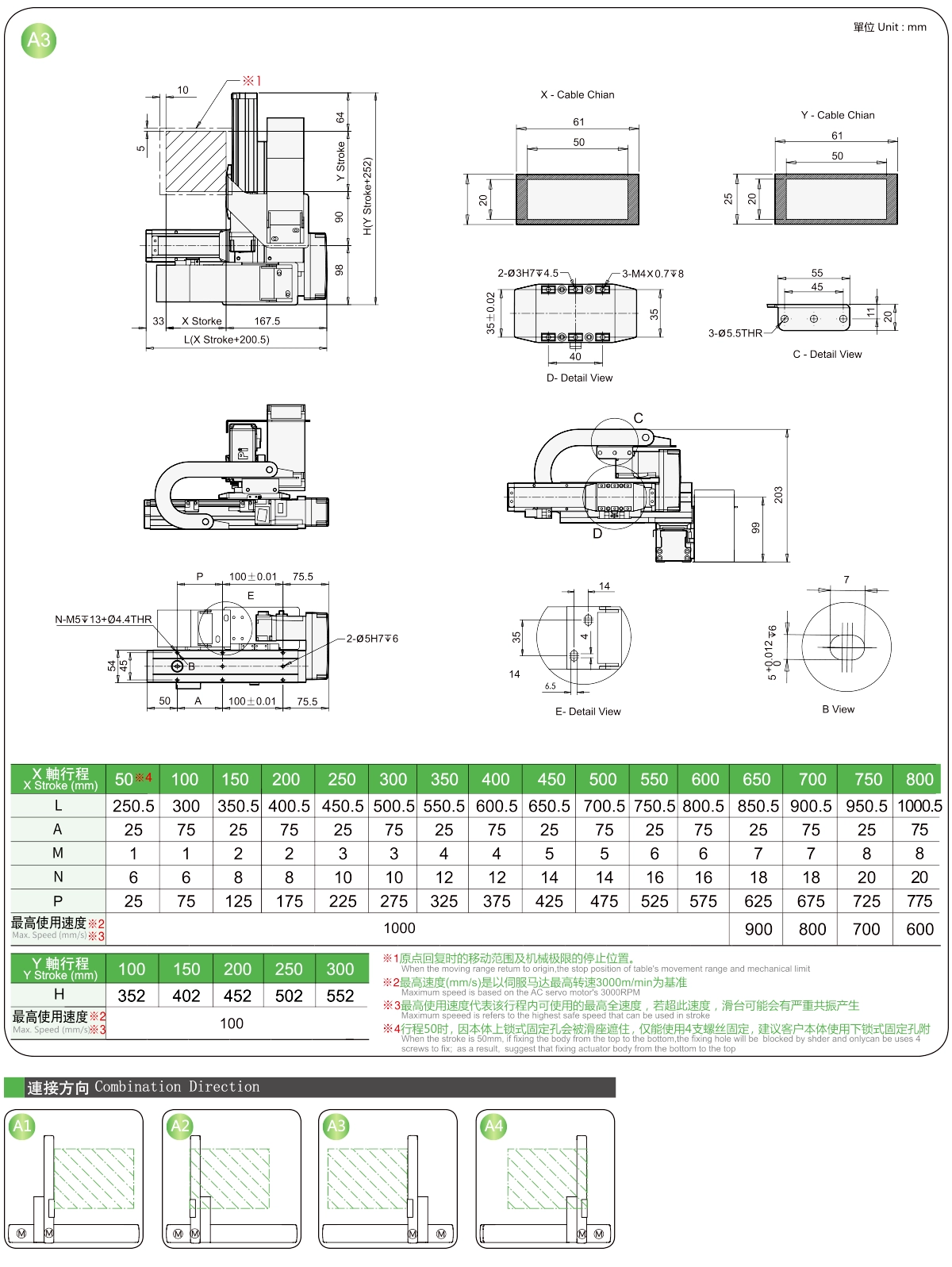

Verbindungsrichtung

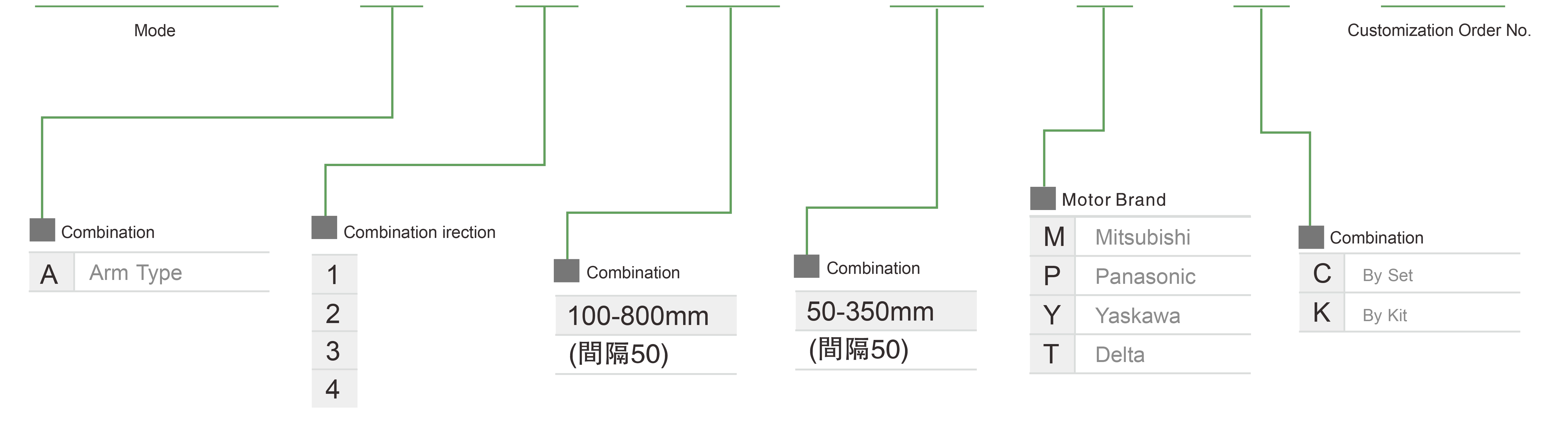

Bestellmethode

XYGH210-A- 1 - 300 -300- M - C-0001

Spezifikation

Artikel	X-Achse	Y-Achse
Modelltyp	GRH5	GRH4
Wiederholgenauigkeit (mm)	±0,005	±0,005
Kugelgewindesteigung (mm)	20	2
Höchstgeschwindigkeit (mm/s) ※1	1000	100
Hub 50 mm Steigung (mm)	50-800	100-300
AC-Servomotor-Ausgangsleistung (W)	100	50
Umfeld	0–40 °C, unter 85 % relativer Luftfeuchtigkeit

※2 Die maximale Drehzahl basiert auf dem Wechselstrom-Servomotor mit 3000 U/min.

Maximale Nutzlast

Y-Hub (mm)	100	150	200	250	300
Y Nutzlast (kg)	4,5	3.9	3.6	3	2.8

*Nur für die horizontale Montage

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Kombination	Achsennummern	Führen			Höchstgeschwindigkeit (mm/s)			Hub (mm)
Verwendungsort	Fahrmodus	Modellspezifikation	Kombination	Achsennummern	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse
Standard	Kugelgewindetrieb	XYGH210-A	Armtyp	2-Achsen	20	2	-	1000	100	-	500–800	100–300	-
		XYGH320-A			20	10	-	1000	500	-	500–1100	100–500	-
		XYGH430-A			20	10	-	1000	500	-	500–1250	100–600	-
		XYGH430-A			20	20	-	1000	1000	-	500–1250	100–600	-
		XYGH440-A			20	20	-	1000	1000	-	500–1250	100–500	-
		XYGH440-A			10	10	-	500	500	-	500–1250	100–600	-
		XYGH321-A		3 Achsen	20	10	2	1000	500	100	500–1100	100–500	50–100
		XYGH432-A		3 Achsen	20	10	5	1000	500	250	500–1250	100–550	50–350
