Leichtgewicht und lange Lebensdauer

Gehäusebreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 60 kg

Vertikale Belastung: 22 kg

Höchstgeschwindigkeit: 250 mm/s

Verstellbereich: 50–1050 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Spielräume gleitet es leicht und mühelos in die kreisförmige Nut und gewährleistet so dauerhaft hohe Präzision.
Der Innenschlitten erreicht in allen vier Richtungen die gleiche Nennlast und ist in jeder Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Belastbarkeit bei hohen Geschwindigkeiten und lange Lebensdauer zeichnen ihn aus.

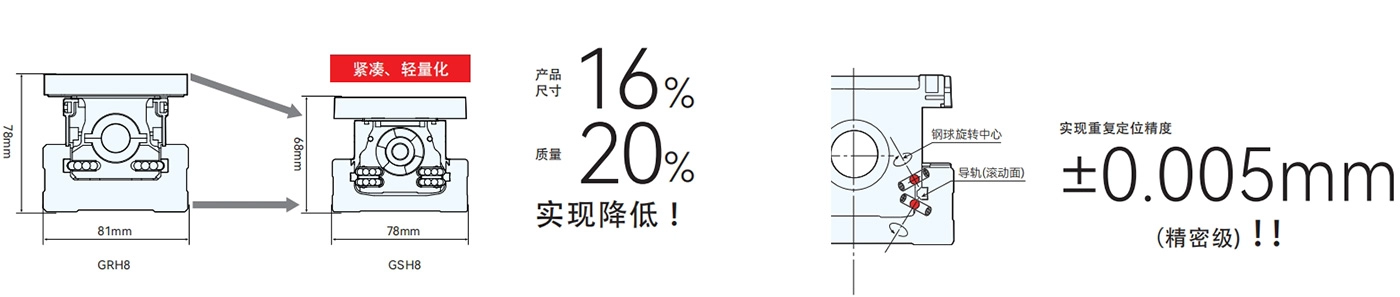

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte integrieren und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

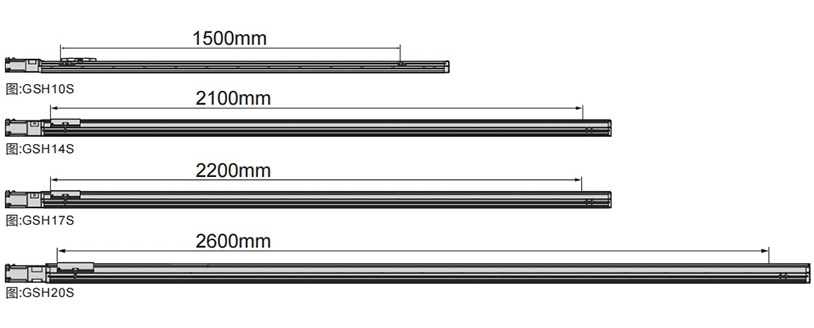

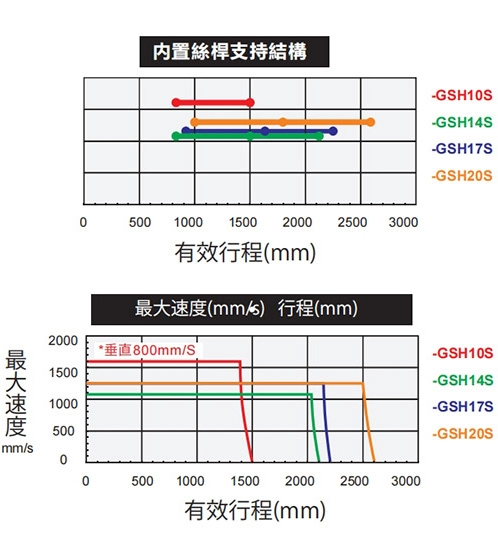

Ein viersäuliger, kugelgewindegetriebener Einbauschlitten mit einem Verfahrweg von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

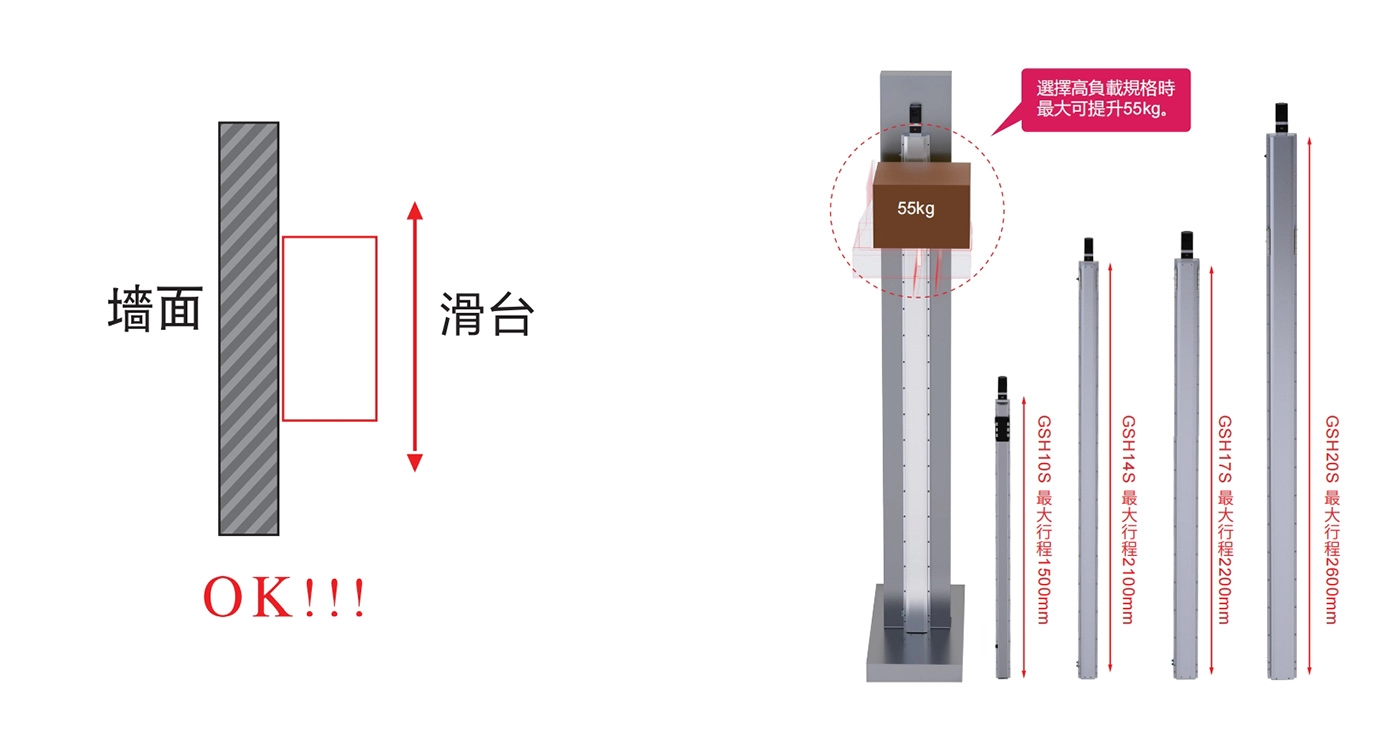

Kann vertikal montiert werden

Alle Serien können vertikal installiert werden.

Geringer Wartungsaufwand – extrem niedrige Kosten

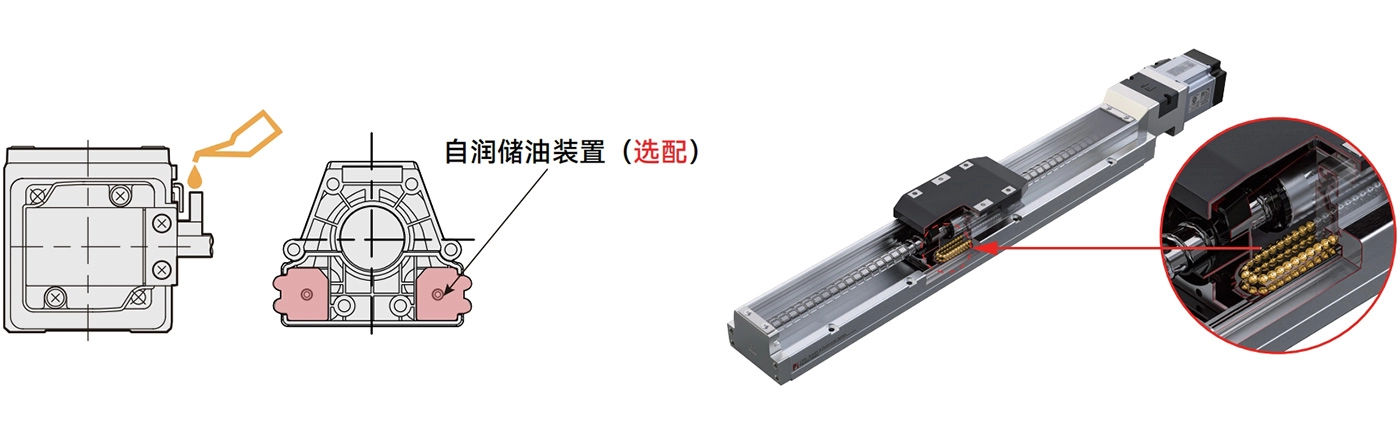

Die gesamte Baureihe kann ohne Abnehmen der Abdeckung von außen geschmiert werden. Sie verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Modelle – zahlreiche Vorteile

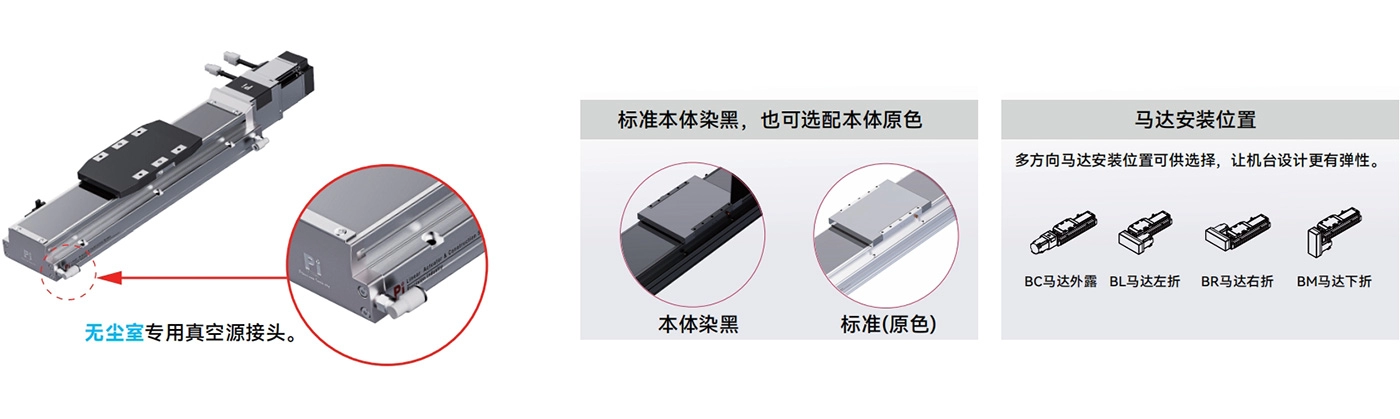

Mit einem Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen, wodurch die Staubentwicklung reduziert wird; es kann in Reinraumumgebungen eingesetzt werden und ist mit Motoren verschiedener Hersteller und Installationsmethoden kompatibel.

Bestellmethode

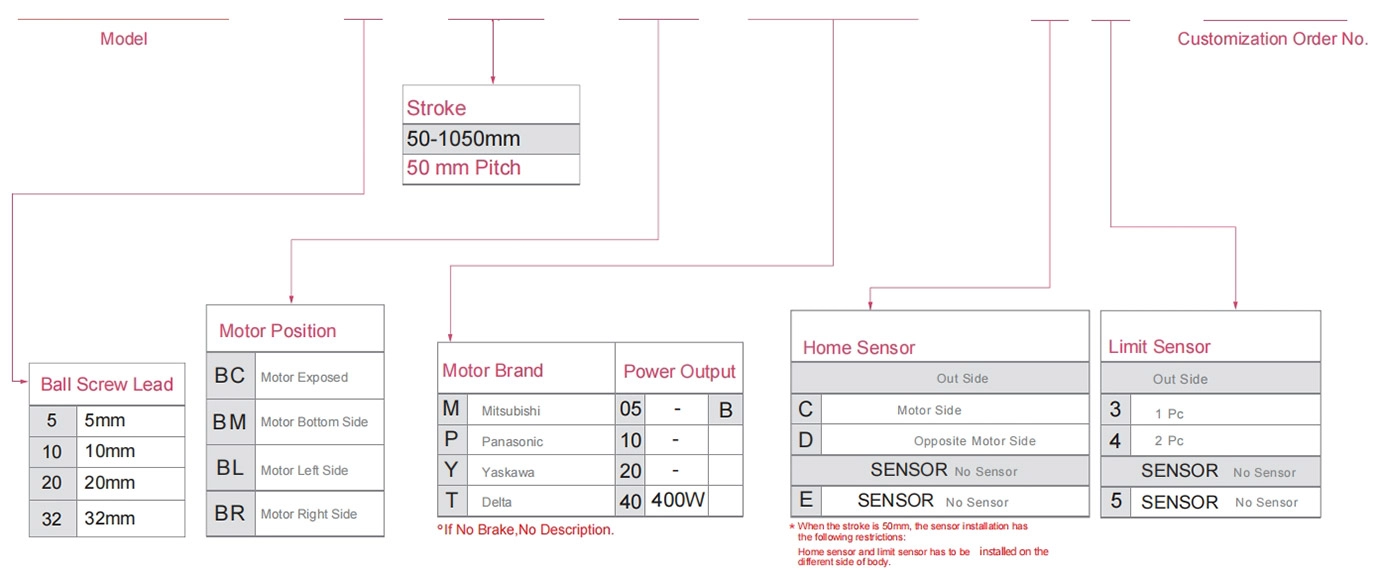

GSD10 - L5-100-BC-M40B - C4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Höchstgeschwindigkeit (mm/s) ※1		250	500	1000	1600
	Maximale Nutzlast	Horizontal (kg)	60	50	30	20
		Vertikal (kg)	22	16	7	5
	Nennschub (N)		1388	694	347	218
	Hubteilung (mm) ※2		50–1050 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		400
	Kugelgewindetrieb Ø (mm)		C7Ø16
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Kopplung (mm)		10x14
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	30 kg	400	162	247
	40 kg	200	110	170
	60 kg	100	62	103
Lead10	25 kg	400	180	237
	40 kg	200	90	165
	50 kg	100	66	88
Lead20	10 kg	400	384	494
	20 kg	300	162	241
	30 kg	200	110	143
Lead32	5 kg	400	324	455
	10 kg	300	114	208
	20 kg	100	72	117

(Einheit: mm)

Wandmontage		A	B	C
Lead5	30 kg	230	100	400
	40 kg	160	85	200
	60 kg	101	50	100
Lead10	25 kg	235	110	400
	40 kg	130	70	200
	50 kg	100	58	100
Lead20	10 kg	420	210	500
	20 kg	235	85	250
	30 kg	115	75	150
Lead32	5 kg	429	300	400
	10 kg	230	130	250
	20 kg	130	68	100

(Einheit: mm)

Vertikale Installation		A	C
Lead5	5 kg	720	720
	15 kg	240	240
	20 kg	150	150
Lead10	5 kg	650	650
	10 kg	320	320
	16 kg	200	200
Lead20	3 kg	750	750
	7 kg	350	350
	-	-	-
Lead32	3 kg	500	500
	5 kg	300	300
	-	-	-

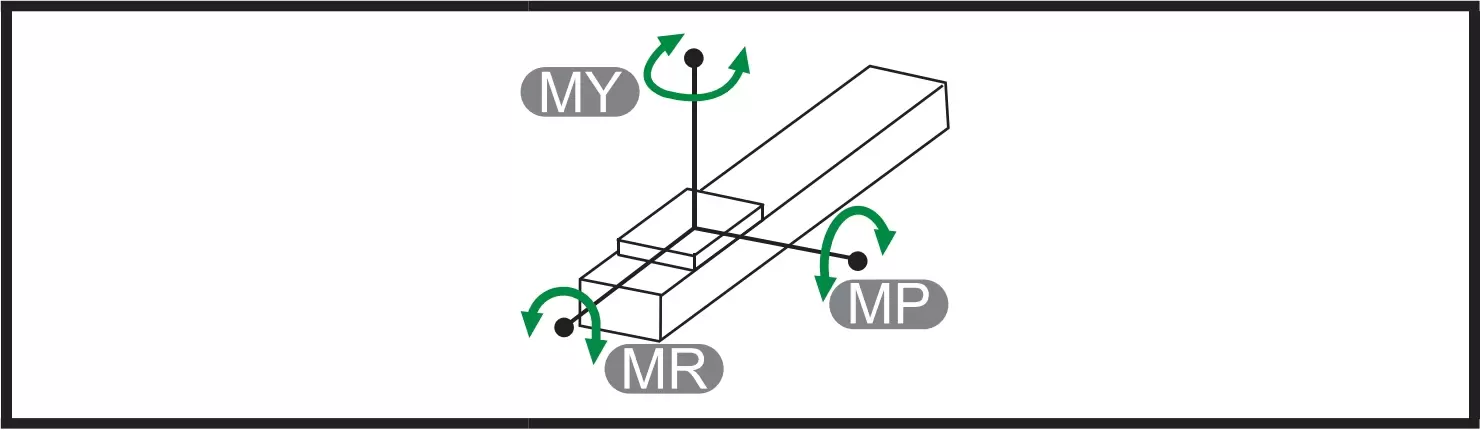

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	384
Abgeordneter	384
HERR	771

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

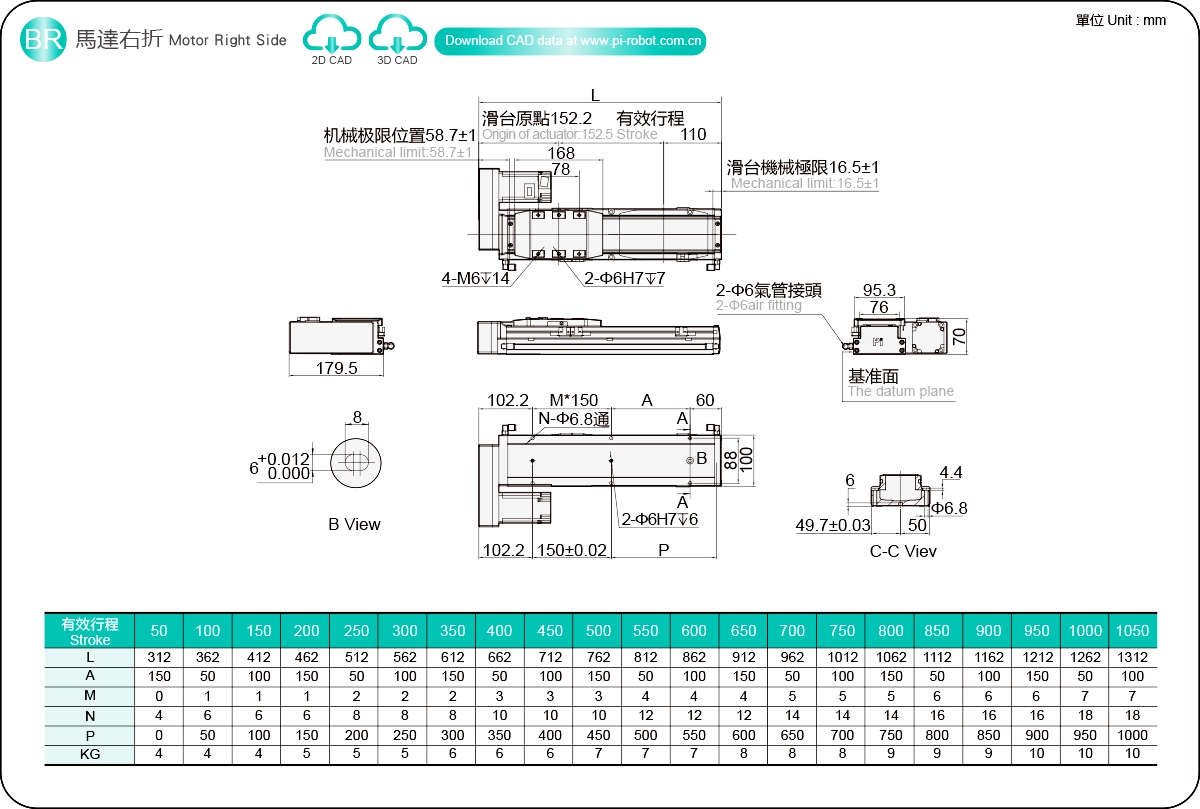

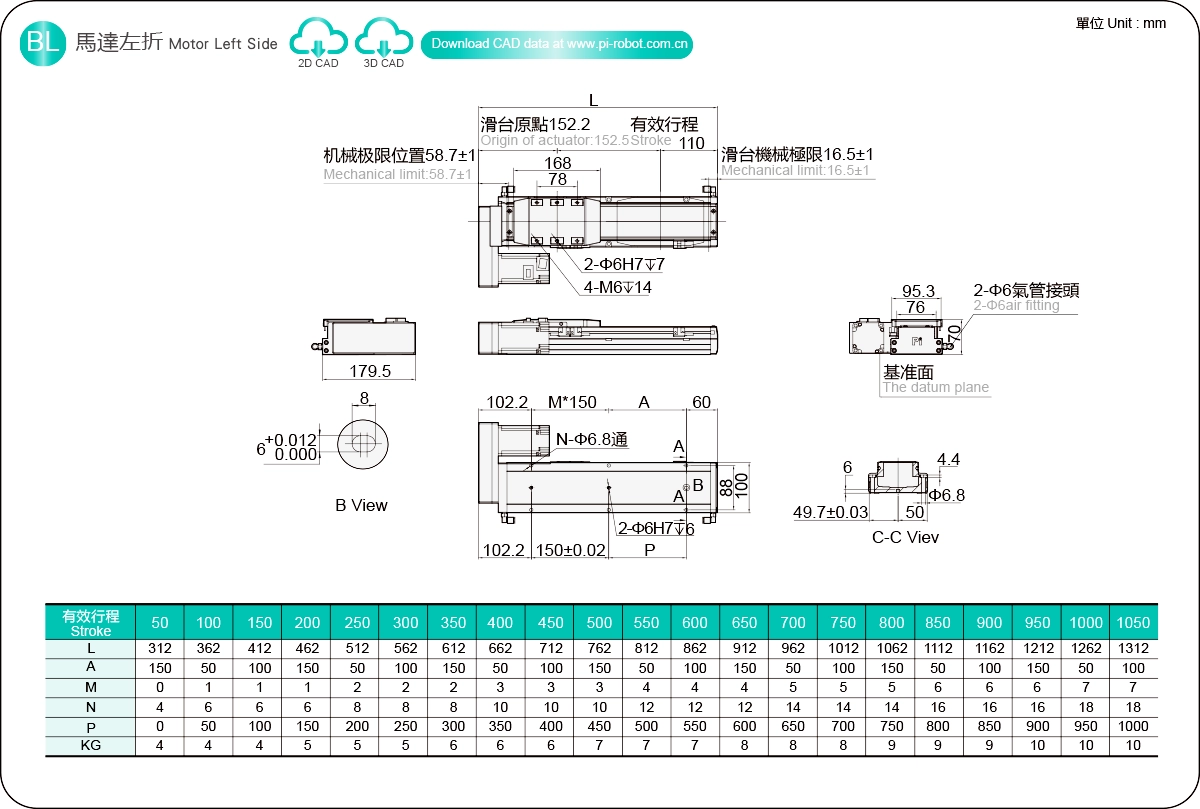

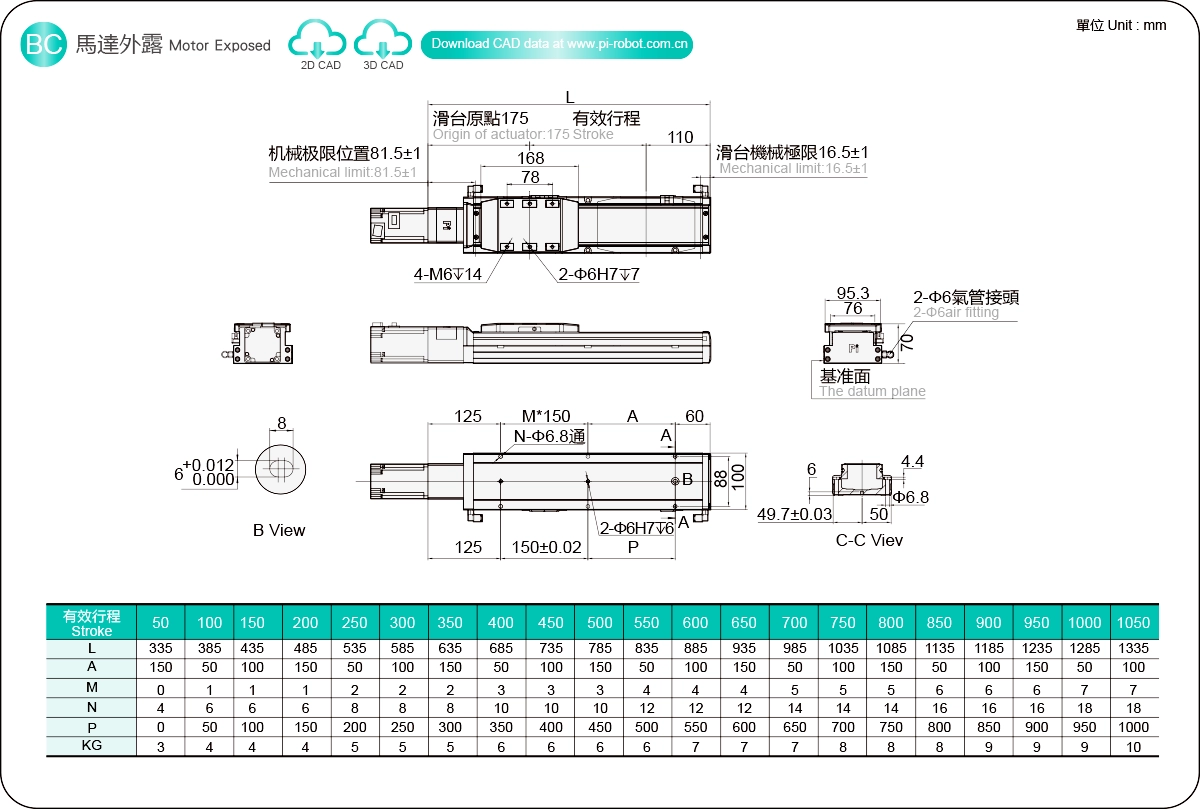

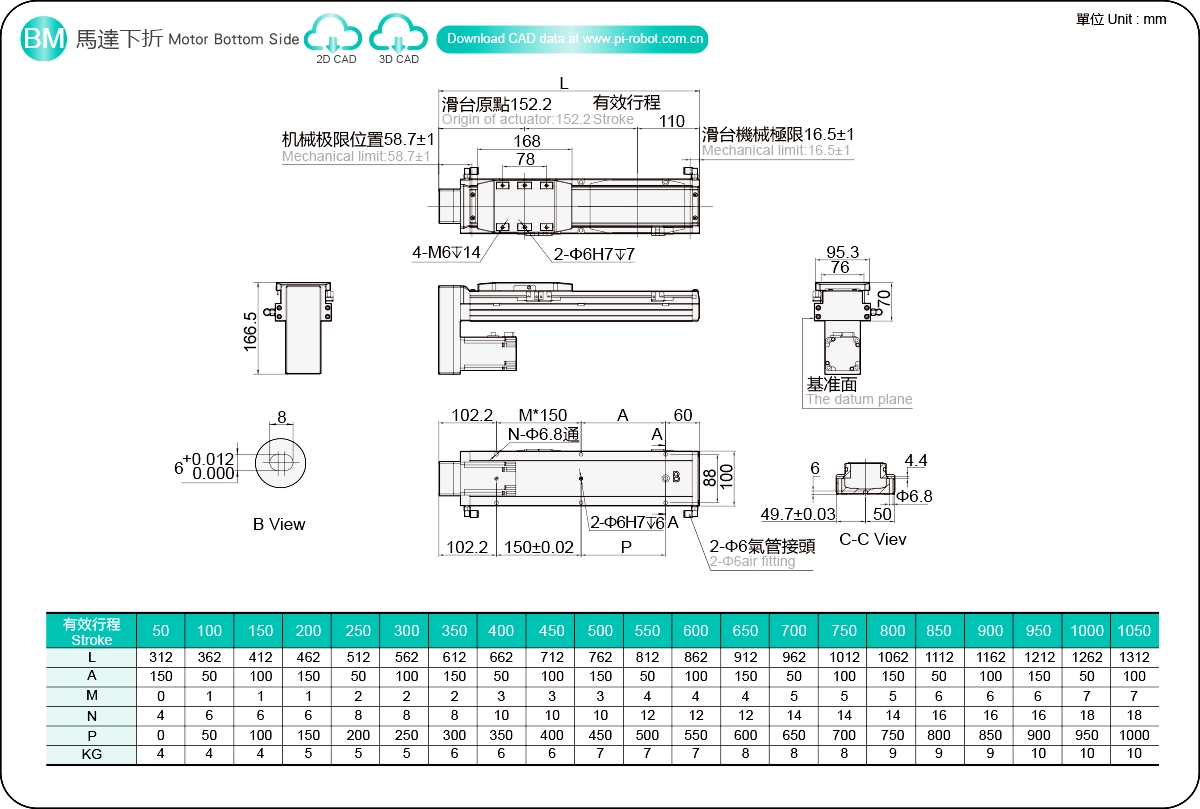

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
Standard	Kugelgewindetrieb	GSD6	100 W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400 W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400 W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750 W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
