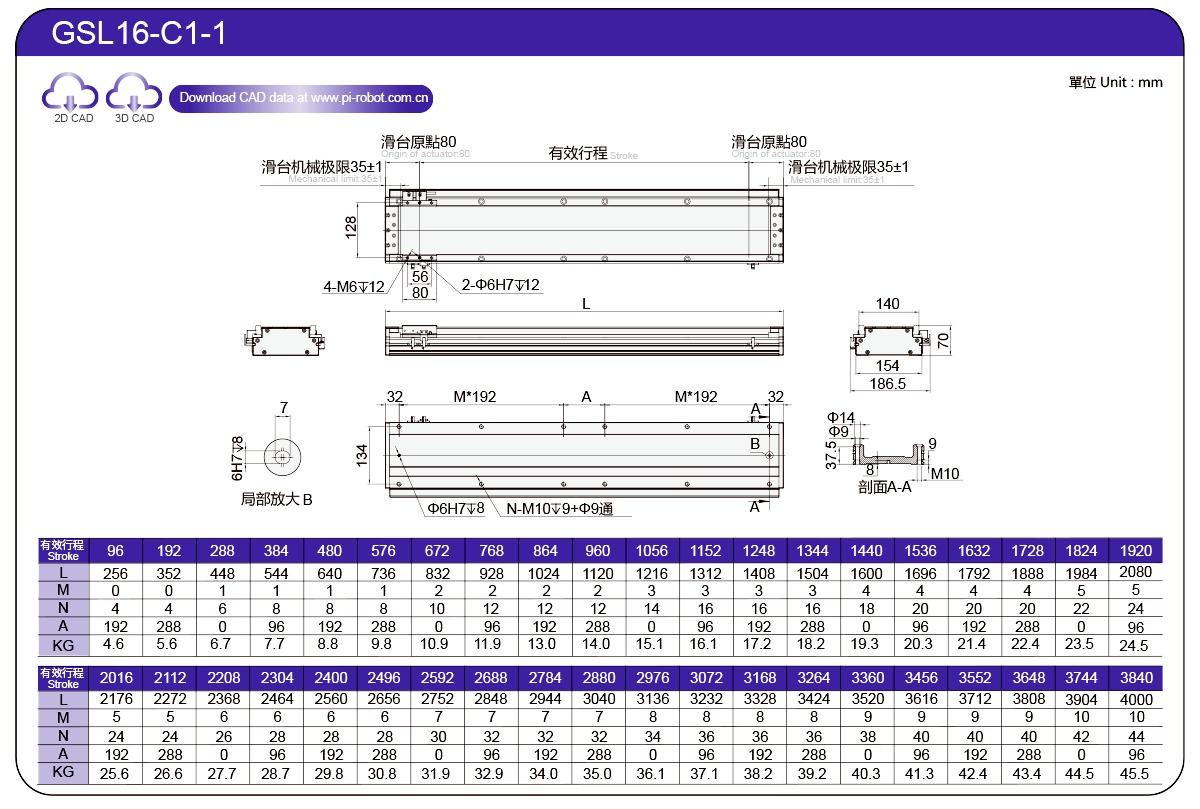

Aktueller Standort：Zuhause > Produkt > Linearmotor-Aktor > GSL-Serie > GSL16 > C1-1

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 154–70 mm

Wiederholgenauigkeit: ±0,003 mm

P64-C1 Belastung: 20 kg

P64-C3 Traglast: 50 kg

Höchstgeschwindigkeit: 2500 mm/s

Verstellbereich: 96–3744 mm

PDF

3D-Download

Cadenas3 Ddownload

Hohe Präzision, hohe Steifigkeit, externe Öleinspritzung

Die branchenweit einzige patentierte Kraftstoffdüsenkonstruktion mit einer einzigen Kraftstoffdüse auf dem Schiebersitz zur Öleinspritzung ermöglicht die gleichzeitige Öleinspritzung und Wartung von Gleitschiene und Schieber, was die Wartung bequemer und zeitsparender macht.

Lange Reise mit vollständigen Spezifikationen und komfortabler Positionierung

Vier-Säulen-Kugelgelenk-Linearmotor-Schlitten mit einem Hub von bis zu 3744 mm, der je nach Kundenbedarf erhöht werden kann.

Eingebettete Kugelgleitschienenstruktur

Nach dem Einbetten der Gleitschiene in das Aluminium-Extrusionsprofil werden die parallelen und gleichermaßen hochpräzisen Schienen auf beiden Seiten mit der Schleifmaschine bearbeitet, was zu einer besseren Genauigkeit führt als die Verbindung zweier Standard-Führungsschienen mit dem Aluminium-Extrusionsprofil.

Mehrere optionale Treiber

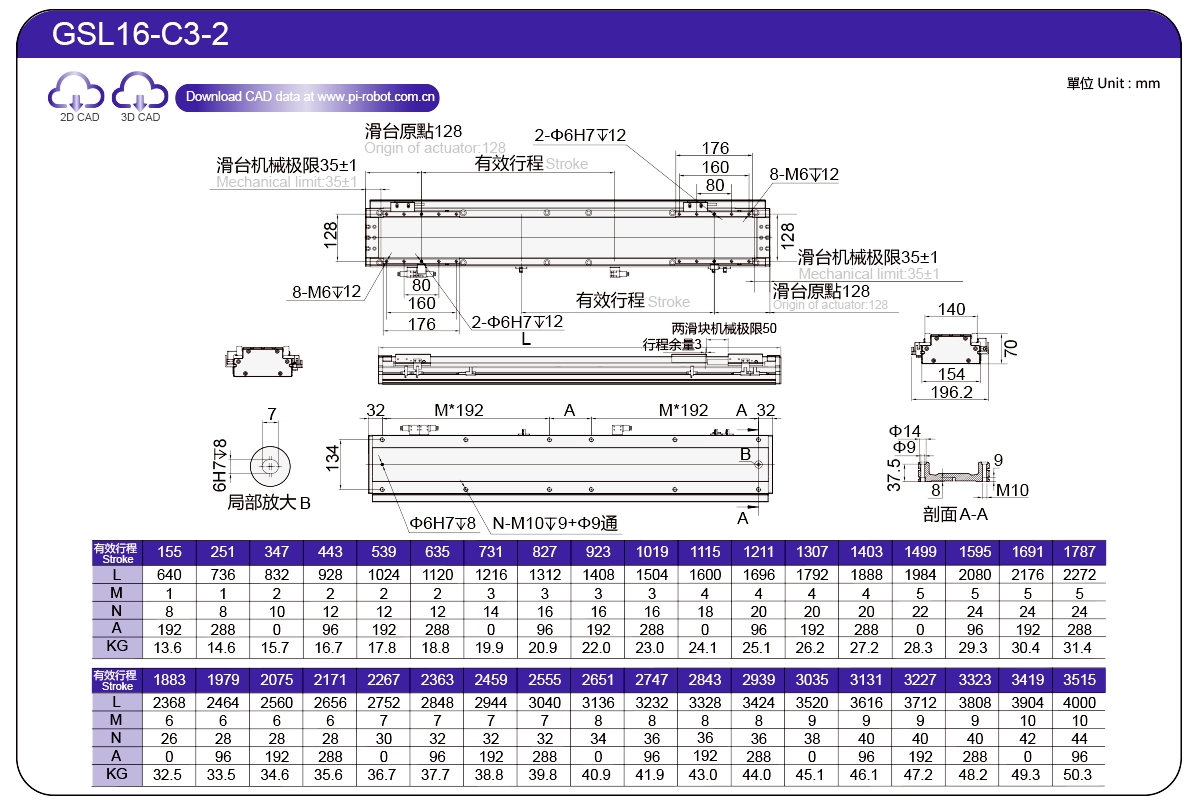

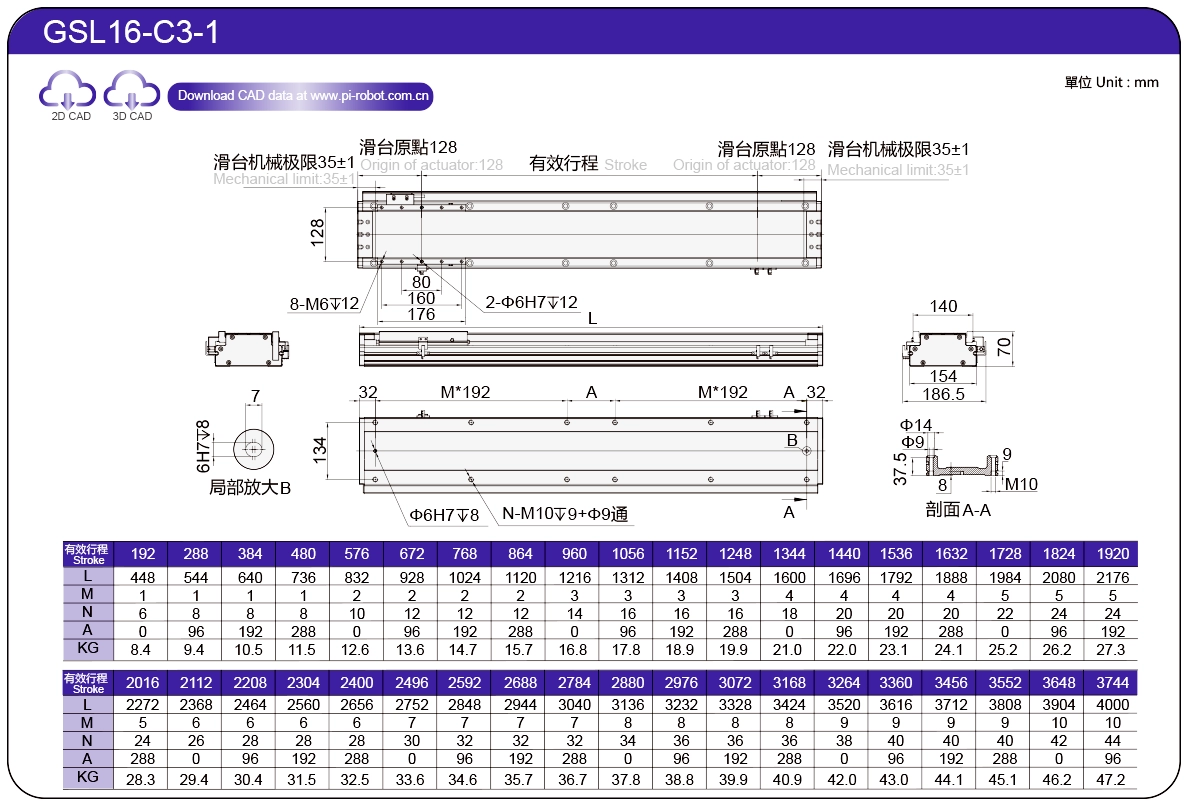

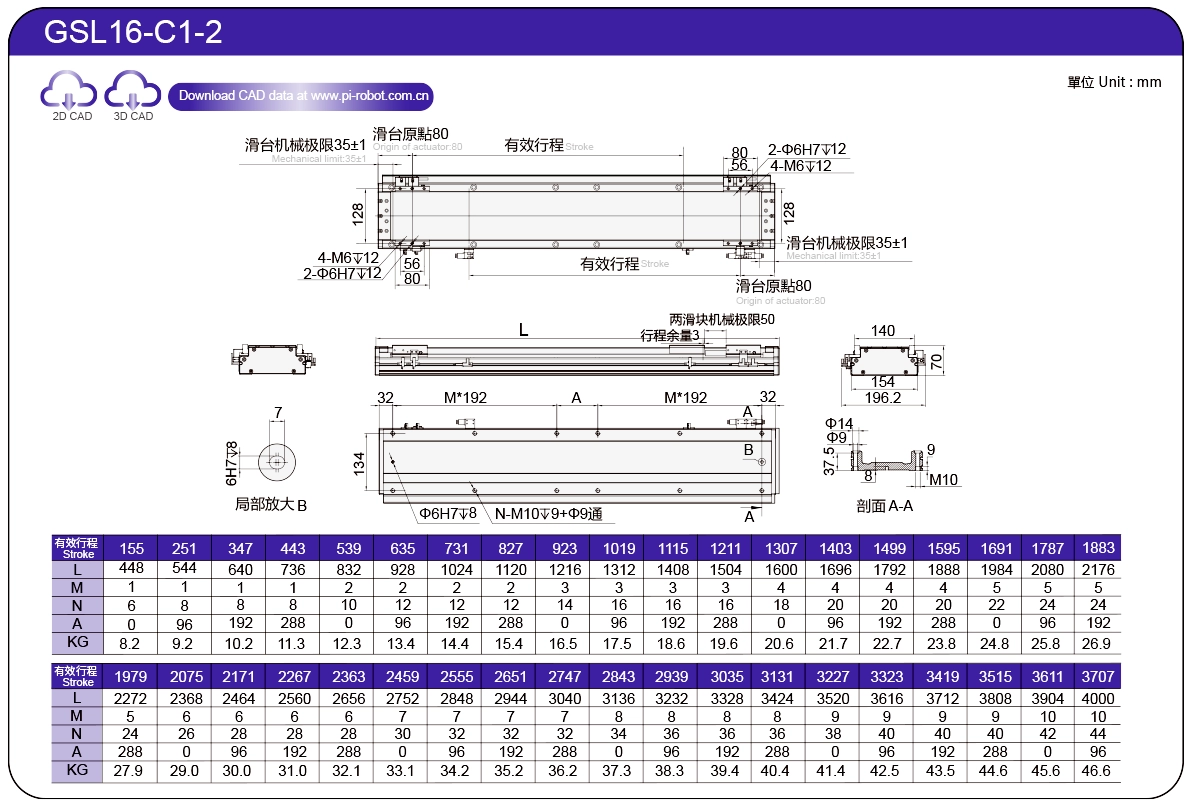

Bestellmethode

GSL16 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Spezifikation

Verzeichnis	Drahtkreisspezifikationen	P64-C1	P64-C3
Spezifikation	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	20	50
	Höchstgeschwindigkeit (mm/s)	2500
	Kontinuierlicher Schub (N)	88	264
	Maximaler Schub (N)	193	580
	Gleichstrom (Ams)	3.3	3.3
	Spitzenstrom (Arms)	10,5	10,5
	Federkonstante (N/Arms)	26,7	80
	Induktivität (mH)	17,7	51,3
	Widerstand (Ohm)	2.9	8,7
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Daten sind nicht für die umgekehrte Deckenmontage vorgesehen. Kontaktieren Sie uns für weitere Informationen, falls Sie die umgekehrte Deckenmontage nutzen möchten.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P64-C1	7 kg	180	150	150
		10 kg	140	100	100
		13 kg	100	80	80
		17 kg	70	60	60
		20 kg	60	50	50
	P64-C3	20 kg	220	200	200
		30 kg	150	130	130
		40 kg	110	95	95
		50 kg	90	70	70
		60 kg	80	50	50

(Einheit: mm)

Wandmontage		Laden	A	B	C
Laden	P64-C1	7 kg	150	150	180
		10 kg	100	100	140
		13 kg	80	80	200
		17 kg	60	60	70
		20 kg	50	50	60
	P64-C3	20 kg	200	200	220
		30 kg	130	130	150
		40 kg	95	95	110
		50 kg	70	70	90
		60 kg	50	50	80

Statisches Belastungsmoment

(Einheit: Nm)

Richtung	P64-C1	P64-C3
MEIN	283	1403
Abgeordneter	283	1403
HERR	1224	2753

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P64-C1

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
7	2.2	2.1	2.1	2.1	2.1	2
10	1,5	1,5	1,5	1,5	1,5	1,5
13	1.3	1.3	1.3	1.2	1.2	1.1
17	1	1	1	0,9	0,9	0,9
20	0,8	0,8	0,8	0,8	0,8	0,8

P64-C3

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	2	2	2	1,5	1	0,5
35	1.6	1.6	1.6	1	0,6	0,3
40	1.3	1.3	1.2	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Höhe des Körpers (mm)	Wiederholgenauigkeit (mm)	Kontinuierlicher Schub (N)	Maximaler Schub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotor-Roboter	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
