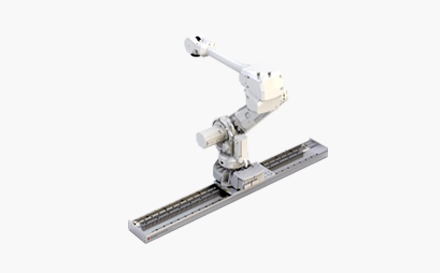

Aktueller Standort：Zuhause > Produkt > Roboter 7. Achse > ZRH-Serie > ZRH28 > A1

Leicht und langlebig

Körperbreite: 280 mm

Wiederholgenauigkeit: ±0,08 mm

Horizontale Belastung: 350 kg

Vertikale Belastung: 155 kg

Maximale Geschwindigkeit: 1785,67 mm/s

Reisebereich: 7000 mm

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

PDF

3D-Download

Cadenas3 Ddownload

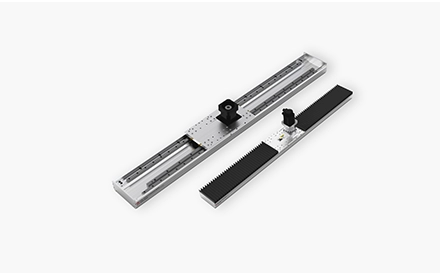

Zahnstangenantrieb

Aufgrund der Verwendung eines Zahnradantriebs gibt es bei langen Verfahrwegen keinen Schraubenantrieb und das Problem des Schraubenaufwickelns tritt nicht auf. Die Übertragungsstruktur wird linear von der Zahnstange angetrieben.

Komplette Styles – viele Vorteile

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen. Der maximale Hub innerhalb des Schiebetisches kann 1500 mm erreichen. Die Einbaulage des Mehrrichtungsmotors ist wählbar, wodurch die Maschinenkonstruktion flexibler gestaltet werden kann. Kann mit Servomotoren verschiedener Marken kombiniert werden.

Externes Öleinspritzdesign – einfache Wartung

Alle Serien können von außen geölt werden, ohne dass der Deckel abgenommen werden muss. Das selbstschmierende Ölspeichersystem kann mit geeigneten Untersetzungsverhältnissen ausgestattet werden und je nach Belastung und Geschwindigkeit angepasst werden.

Bestellmethode

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,08
	Steigung (mm)		35,71	24,99	12.50
	Untersetzungsverhältnis		7	10	20
	Maximale Geschwindigkeit (mm/s) ※1		1785.67	1249,97	624,99
	Maximale Nutzlast	Horizontal (kg)	160	210	350
		Vertikal (kg)	50	75	150
	Nennschub (N)		713	1018	2036
	Hubsteigung (mm) ※2		100–6300 mm/50 Teilung
Teile	AC-Servomotorleistung (W)		1500W
	Zahnstangenmodul (m)		3
	Der Motor ist auf Drehzahl (U/min) ausgelegt.		3000
	Home-Sensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※Der Beschleunigungs- und Verzögerungswert ist auf 0,4 Sekunden eingestellt

※Die Produktgeschwindigkeit ist eine gerundete Ganzzahl.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Getriebeübersetzung 1:7 (1,78 m/s)	80kg	3252	750	870
Getriebeübersetzung 1:7 (1,78 m/s)	160kg	2482	619	632
Getriebeübersetzung 1:10 (1,25 m/s)	105kg	1861	435	484
Getriebeübersetzung 1:10 (1,25 m/s)	210kg	1911	756	819
Getriebeübersetzung 1:20 (0,62 m/s)	175kg	1445	546	621
Getriebeübersetzung 1:20 (0,62 m/s)	350kg	1000	395	421

(Einheit: mm)

Wandinstallation		A	B	C
Getriebeübersetzung 1:7 (1,78 m/s)	80kg	1450	1600	1600
Getriebeübersetzung 1:7 (1,78 m/s)	160kg	700	750	800
Getriebeübersetzung 1:10 (1,25 m/s)	105kg	1350	1320	1400
Getriebeübersetzung 1:10 (1,25 m/s)	210kg	630	650	700
Getriebeübersetzung 1:20 (0,62 m/s)	175kg	950	1150	1300
Getriebeübersetzung 1:20 (0,62 m/s)	350kg	450	510	550

(Einheit: mm)

Vertikale Installation		A	C
Getriebeübersetzung 1:7 (1,78 m/s)	25kg	4050	4150
Getriebeübersetzung 1:7 (1,78 m/s)	50kg	1988	2112
Getriebeübersetzung 1:10 (1,25 m/s)	35kg	3600	3700
Getriebeübersetzung 1:10 (1,25 m/s)	70kg	1800	1900
Getriebeübersetzung 1:20 (0,62 m/s)	75kg	2300	2400
Getriebeübersetzung 1:20 (0,62 m/s)	150kg	1110	1200

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	8249
Abgeordneter	8249
HERR	1 3847

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Absteiger	Stirnradgröße (mm)			Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Absteiger	Modul	Anzahl der Zähne	Führen	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gangbank	ZRH17	750W	±0,08	170	3	1.5	22	36,67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1.5	22	15.71	75	50	785,70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZRH28	1500W	±0,08	280	7	3	25	35,71	160	50	1785.67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12.50	350	155	624,99
