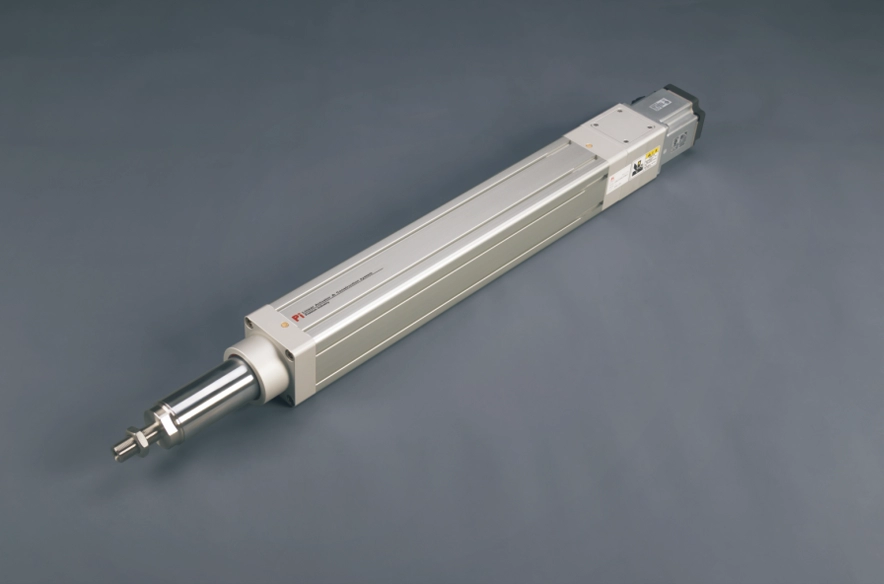

Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 110 kg

Vertikale Last: 33 kg

Höchstgeschwindigkeit: 1000 mm/s

Verstellbereich: 50–700 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Zusätzliche Abtriebswellen-Führungsstangen

Die Abtriebswelle verfügt über eine externe Führungsstange zur Reduzierung der Durchbiegung.
Ihre Außenabmessungen können kundenspezifisch angepasst werden. Die
Haupteinheit besitzt eine feststehende Öleinfüllplatte, die ein einfaches Entfernen und Schmieren bei Wartungsarbeiten ermöglicht und somit Zeit und Komfort spart.
Die Haupteinheit ist vollständig genutet und kann an allen vier Seiten fixiert werden, um verschiedene Montagepositionen zu ermöglichen.

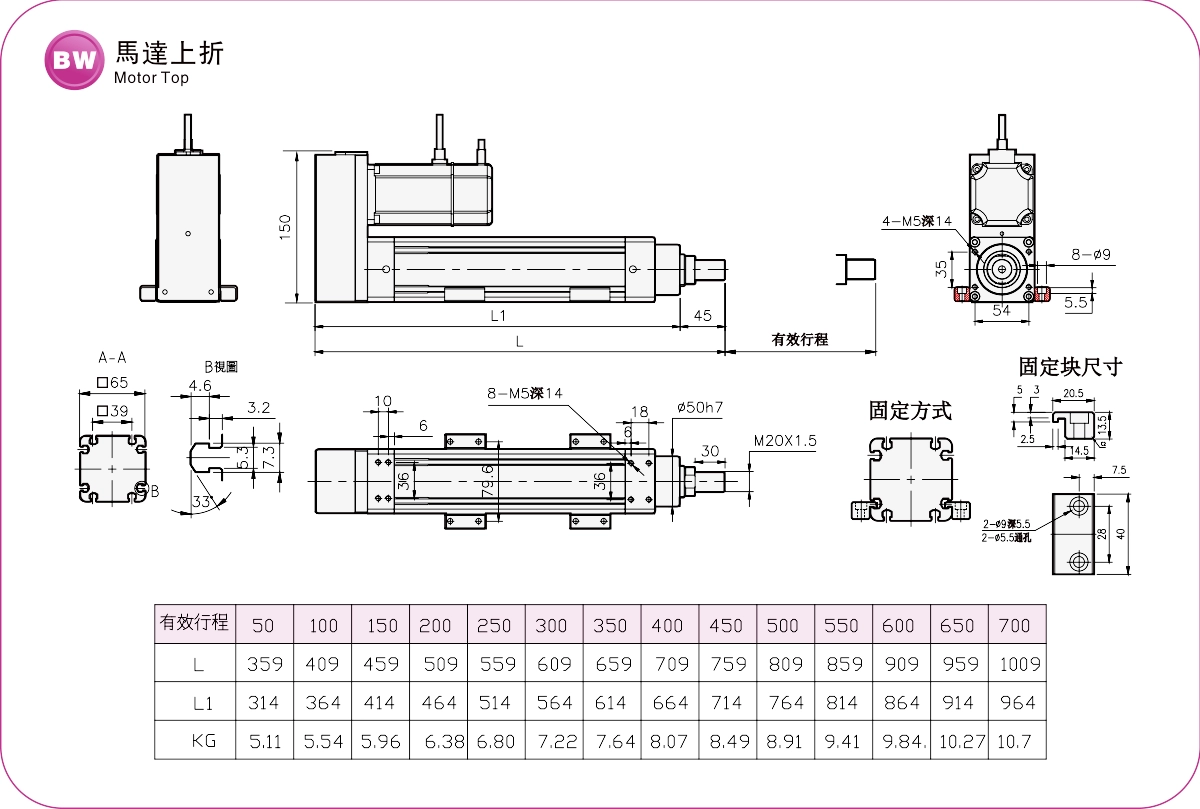

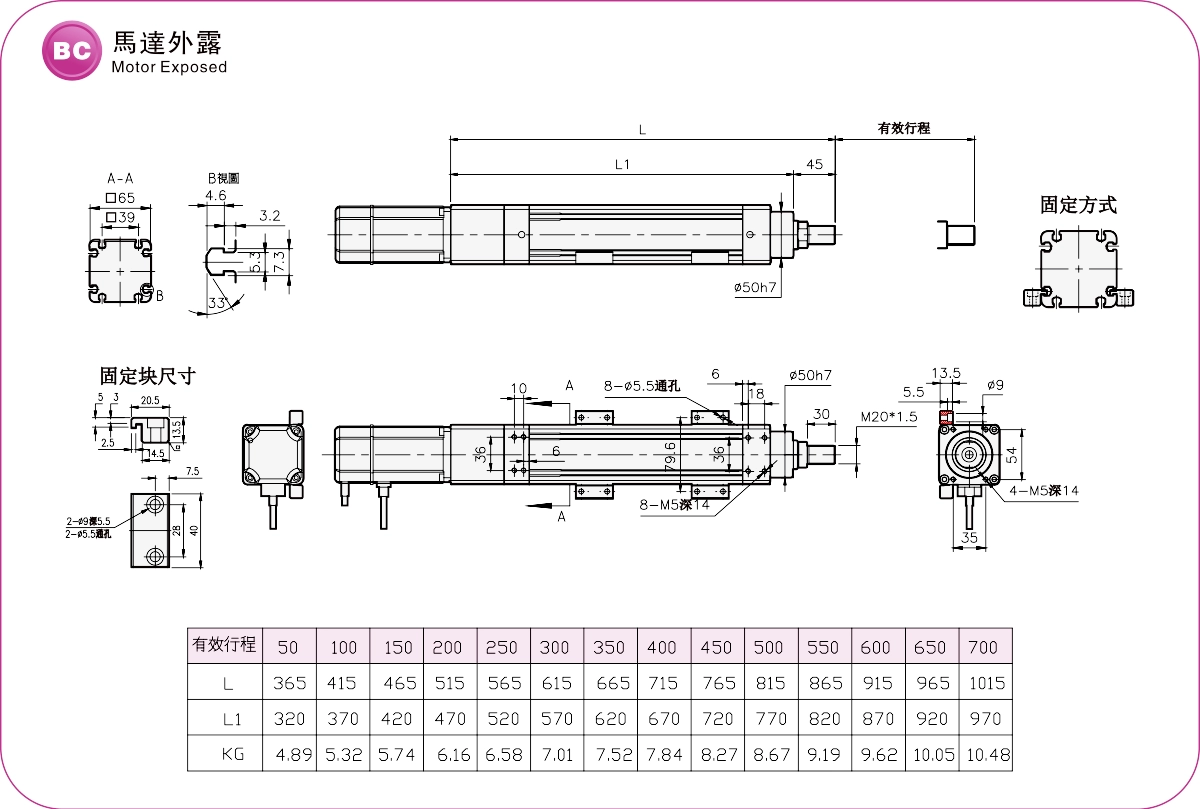

Verschiedene Motorrichtungen und Spezifikationen

Der Motor kann als Direktantrieb oder als Umrichterantrieb ausgewählt werden.

Bestellmethode

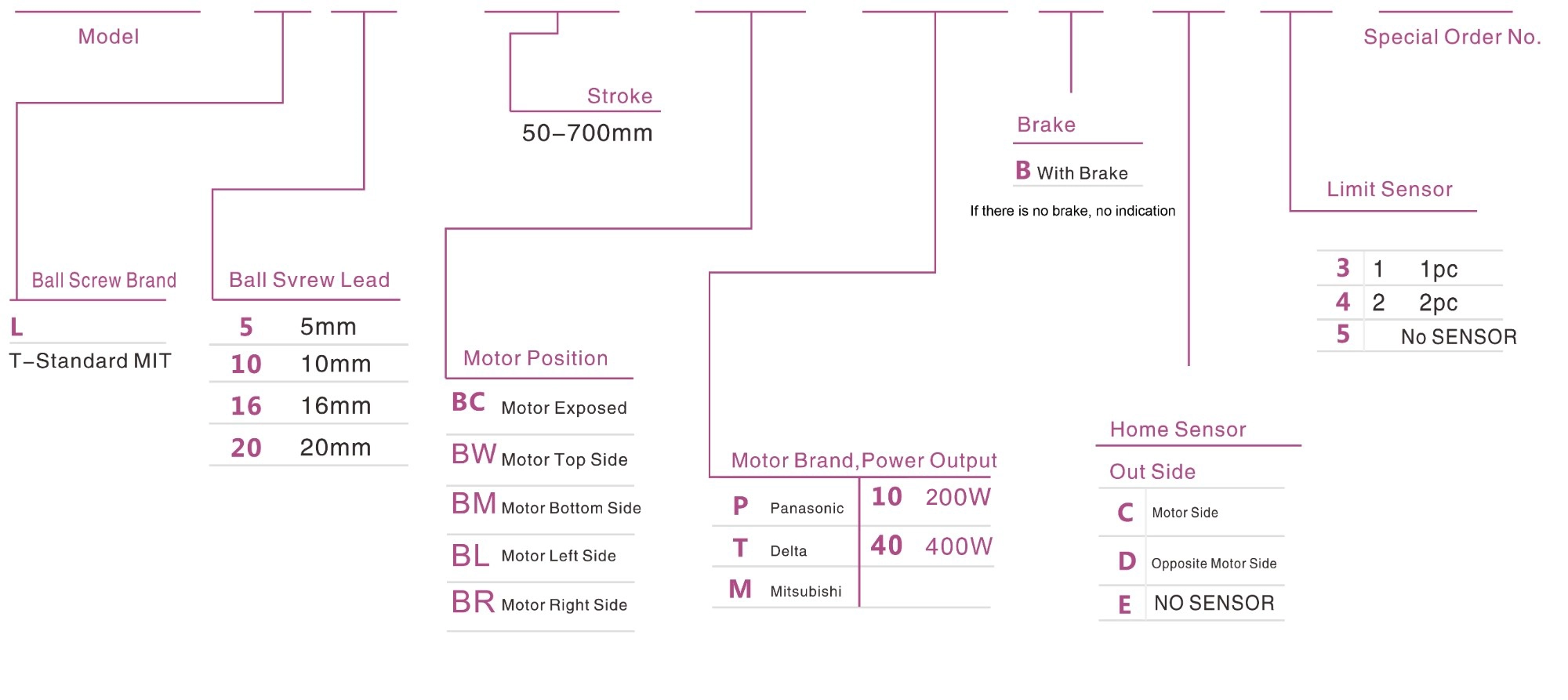

EC65 -L5 - 100 - BC -M4 0 B- C 4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,01
	Leitungslänge (mm)		5	10	16	20
	Höchstgeschwindigkeit (mm/s)		250	500	800	1000
	Maximale Nutzlast	Horizontal (kg)	110	88	48	40
		Vertikal (kg)	33	22	10	8
	Nennschub (N)		1388	694	433	347
	Hubteilung (mm)		50-700 mm / 50 mm Steigung
	AC-Servomotor-Ausgangsleistung (W)		400 W
Teile	Kugelgewindetrieb Ø (mm)		C7Ø16
	Kopplung (mm)		10x14
	Heimsensor	Draußen	EE-Sx672(NPN)

SensorLayout

Rotationsgenauigkeit der Stange

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorausgang (W)	Breite (mm)	Wiederholgenauigkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorausgang (W)	Breite (mm)	Wiederholgenauigkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	EG 50	100 W	52	±0,01	12	5	30	12	250
		EG 50	100 W	52	±0,01	12	10	15	5	500
		EC 50L	100 W	52	±0,01	12	5	50	15	250
		EC 50L	100 W	52	±0,01	12	10	30	8	500
		EC 50T	100 W	52	±0,01	12	5	50	15	250
		EC 50T	100 W	52	±0,01	12	10	30	8	500
		EG 65	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EG 80	700 W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700 W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
