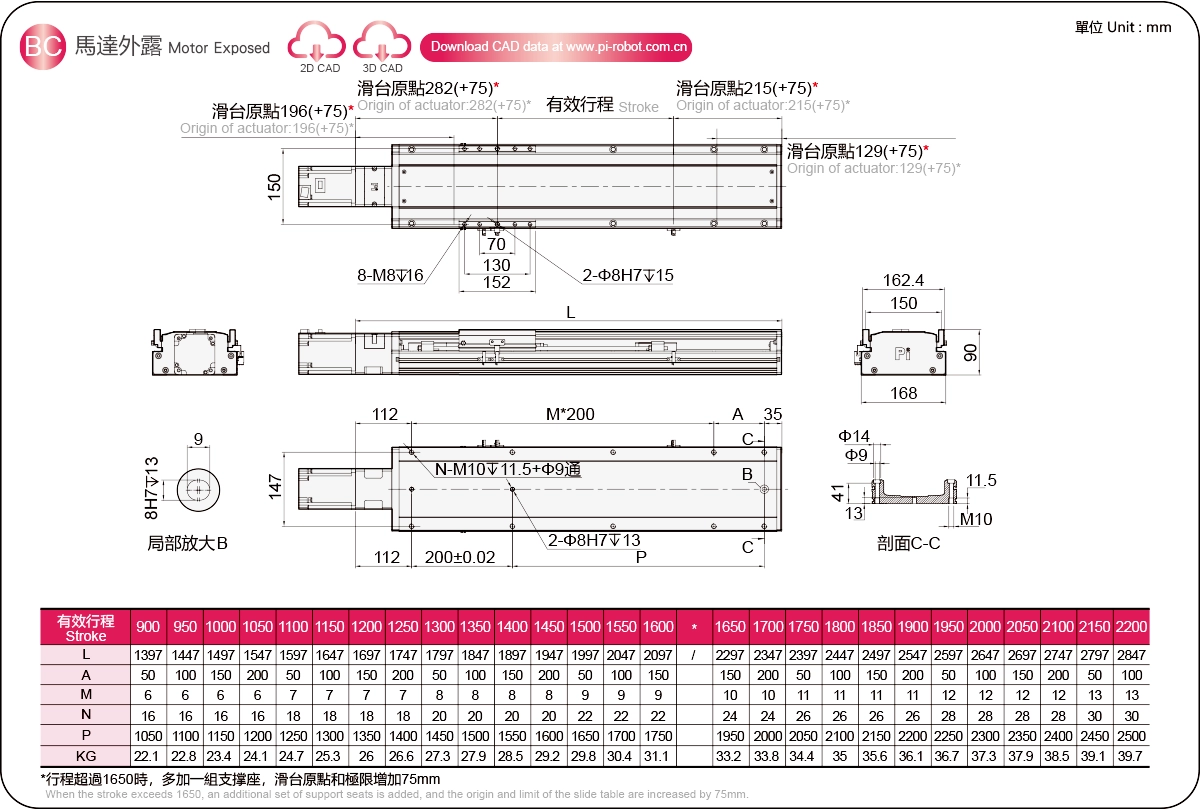

Aktueller Standort：Zuhause > Produkt > Standard-Kugelgewindetrieb > GSH-Serie > GSH17S Langhub > Motor freigelegt

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 170–90 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Last: 120 kg

Vertikale Last: 50 kg

Höchstgeschwindigkeit: 2000 mm/s

Verstellbereich: 900–2200 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Spielräume gleitet es leicht und mühelos in die kreisförmige Nut und gewährleistet so dauerhaft hohe Präzision.
Der Innenschlitten erreicht in allen vier Richtungen die gleiche Nennlast und ist in jeder Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Belastbarkeit bei hohen Geschwindigkeiten und lange Lebensdauer zeichnen ihn aus.

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte integrieren und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

Ein viersäuliger, kugelgewindegetriebener Einbauschlitten mit einem Verfahrweg von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

Kann vertikal montiert werden

Alle Serien können vertikal installiert werden.

Geringer Wartungsaufwand – extrem niedrige Kosten

Die gesamte Baureihe kann ohne Abnehmen der Abdeckung von außen geschmiert werden. Sie verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Modelle – zahlreiche Vorteile

Mit einem Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen, wodurch die Staubentwicklung reduziert wird; es kann in Reinraumumgebungen eingesetzt werden und ist mit Motoren verschiedener Hersteller und Installationsmethoden kompatibel.

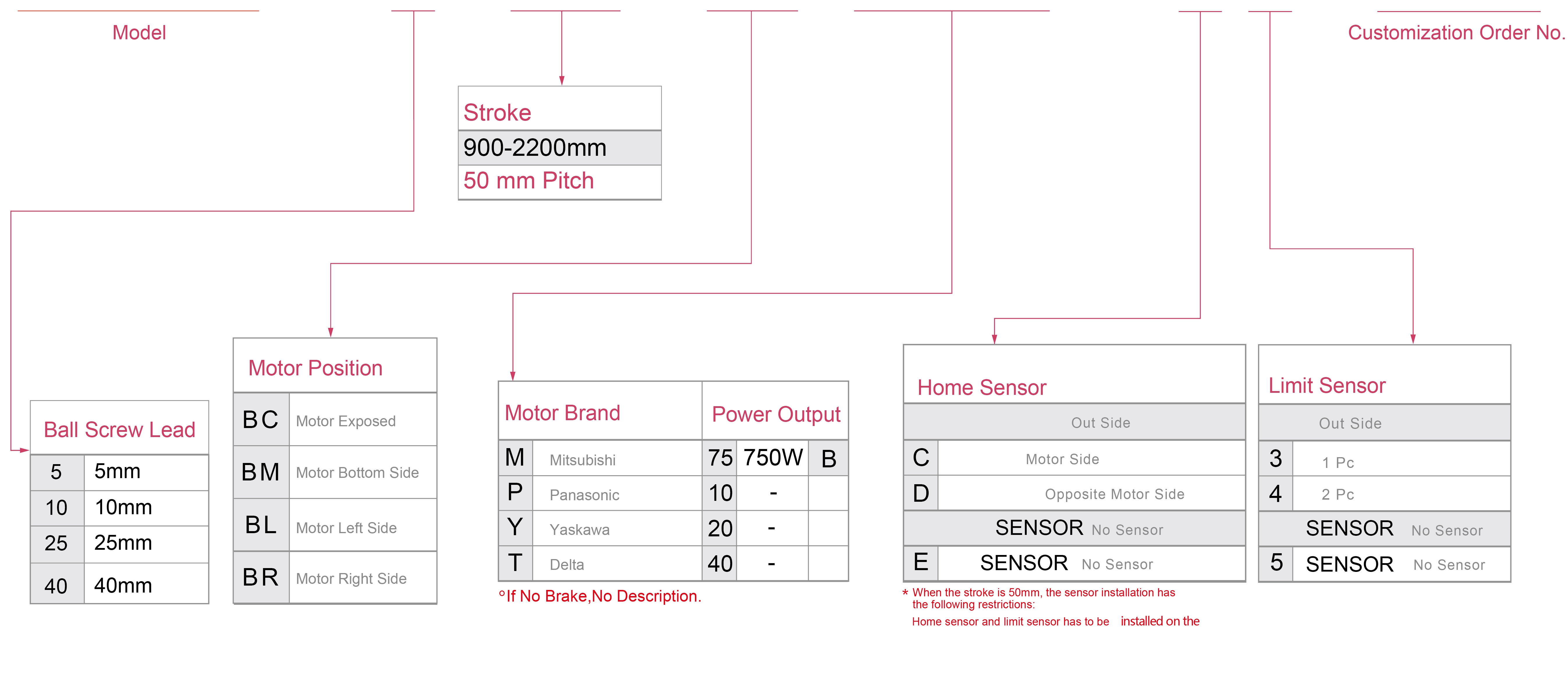

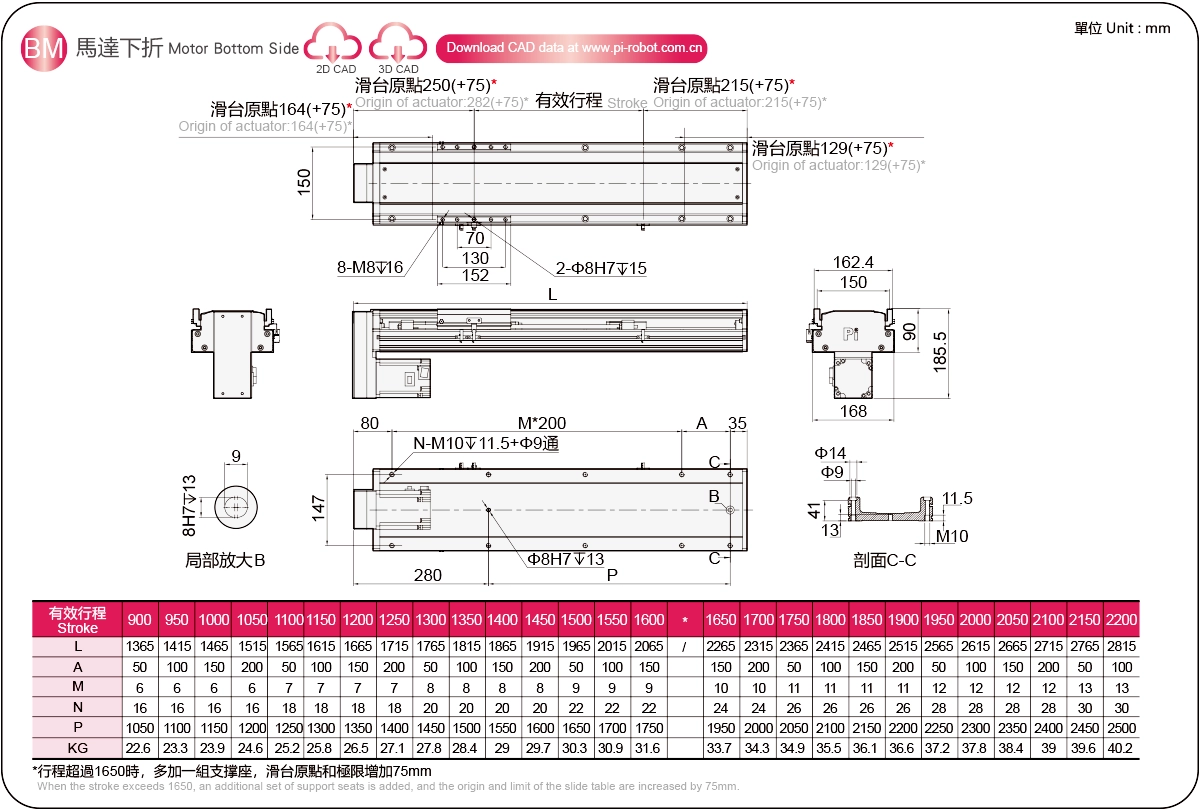

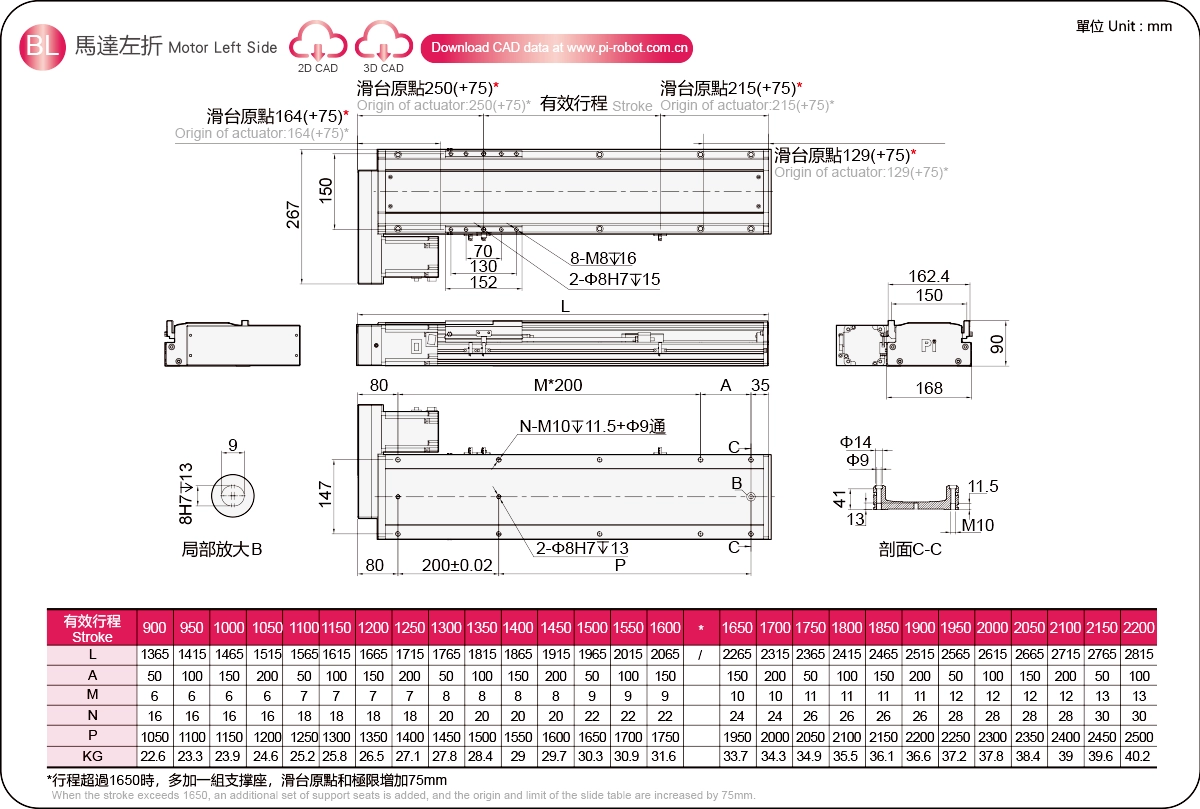

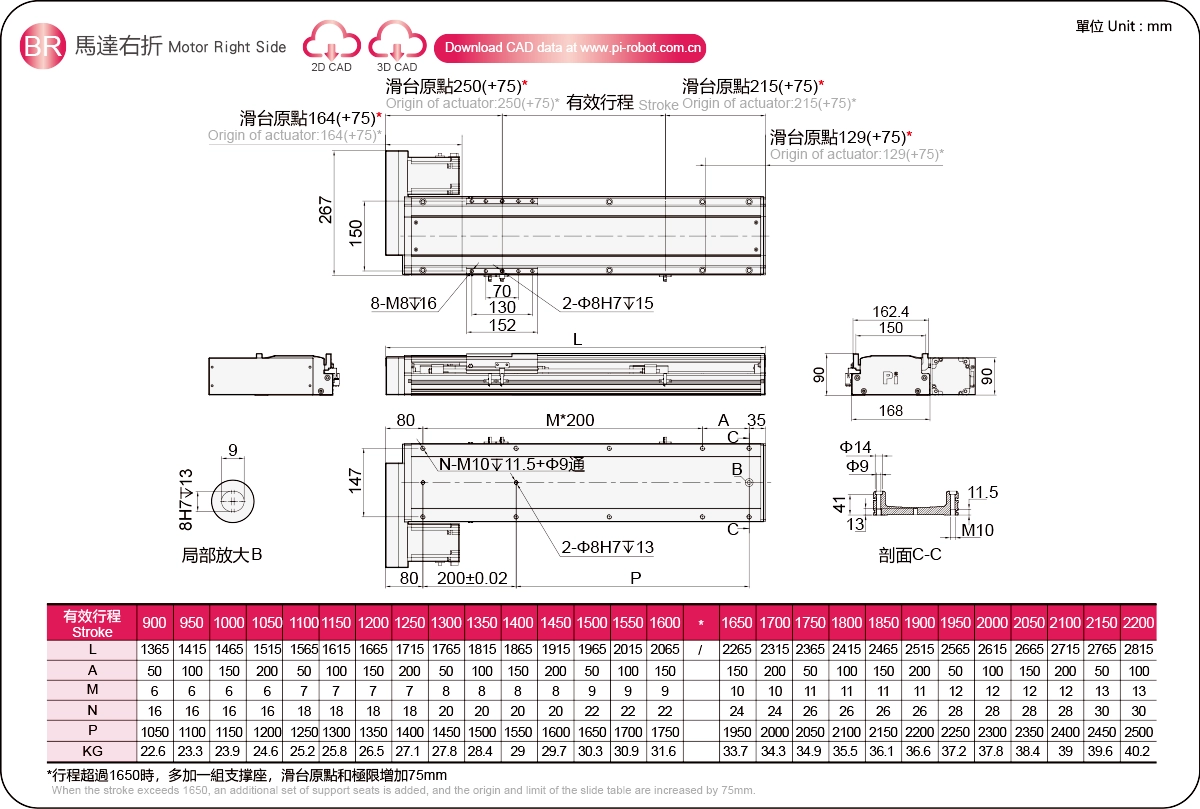

Bestellmethode

GSH17S - L5-900-BC-M75B - C4 -0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Höchstgeschwindigkeit (mm/s) ※1		250	500	1000	2000
	Maximale Nutzlast	Horizontal (kg)	120	110	75	35
		Vertikal (kg)	50	40	25	10
	Nennschub (N)		2563	1281	640	320
	Hubteilung (mm) ※2		100–1250 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		750
	Kugelgewindetrieb Ø (mm)		C7Ø20
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Kopplung (mm)		12x19
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	70 kg	600	180	241
	90 kg	400	138	208
	120 kg	200	94	156
Lead10	65 kg	600	168	234
	85 kg	500	126	169
	110 kg	400	90	143
Lead20	35 kg	500	240	306
	55 kg	400	126	195
	75 kg	300	90	137
Lead40	15 kg	400	294	384
	22 kg	300	168	247
	-	-	-	-

(Einheit: mm)

Wandmontage		A	B	C
Lead5	70 kg	600	221	174
	90 kg	400	176	132
	120 kg	200	143	97
Lead10	60 kg	600	260	180
	80 kg	500	176	132
	110 kg	400	143	90
Lead20	30 kg	500	368	306
	50 kg	400	208	168
	75 kg	300	169	90
Lead40	12 kg	400	494	384
	22 kg	300	247	174
	-	-	-	-

(Einheit: mm)

Vertikale Installation		A	C
Lead5	20 kg	480	480
	30 kg	320	320
	50 kg	180	180
Lead10	15 kg	500	500
	25 kg	350	350
	40 kg	200	200
Lead20	10 kg	450	450
	25 kg	250	250
	-	-	-
Lead40	4 kg	850	850
	10 kg	320	320
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	728
Abgeordneter	728
HERR	1876

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
Standard	Kugelgewindetrieb	GSH6	100 W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400 W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Serie mit extra langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
Standard	Kugelgewindetrieb	GSH10S	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
