Aktueller Standort：Zuhause > Produkt > Roboter 7. Achse > RMH-Serie > RMH17S > Motor eingebaut

Leicht und langlebig

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 110 kg

Vertikale Belastung: 33 kg

Maximale Geschwindigkeit: 1280 mm/s

Hubabstand: 800–2200 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Verschiedene Gleitsitzmodelle

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird. Das einzige patentierte Kraftstoffdüsendesign der Branche, bei dem eine einzige Kraftstoffdüse auf dem Schieber zum Einspritzen von Öl verwendet wird. Es kann gleichzeitig Öl einspritzen und die Mutter und mehrere Schiebersätze warten, wodurch die Wartung für Sie bequemer und zeitsparender wird. Die Einbaurichtung der Zapfpistole kann je nach Kundenwunsch gewählt werden.

Hochsteifer Körper/hochsteife obere Abdeckung

Hochsteifer Körper: Erkunden Sie die Verwendung einer integrierten Aluminium-Strangpressstruktur und erzielen Sie durch Elementanalyse das beste Verhältnis von Steifigkeit zu Gewicht. Obere Abdeckung mit Anti-Wicklung-Funktion: Dank des speziellen Anti-Wickel-Designs verdreht oder verformt sich die obere Abdeckung bei Langstreckengebrauch nicht so leicht.

Motormarke

Kann mit Servomotoren verschiedener Marken kombiniert werden. Es stehen multidirektionale Motoreinbaupositionen zur Auswahl, die das Maschinendesign flexibler machen

Motormarke

Kann mit Servomotoren verschiedener Marken kombiniert werden. Es stehen multidirektionale Motoreinbaupositionen zur Auswahl, die das Maschinendesign flexibler machen

Schraubenmarkenblei, kein Sitz zur Auswahl verfügbar

Je nach Präzision und Geschwindigkeit können geeignete Schraubenspezifikationen und -marken ausgewählt werden.

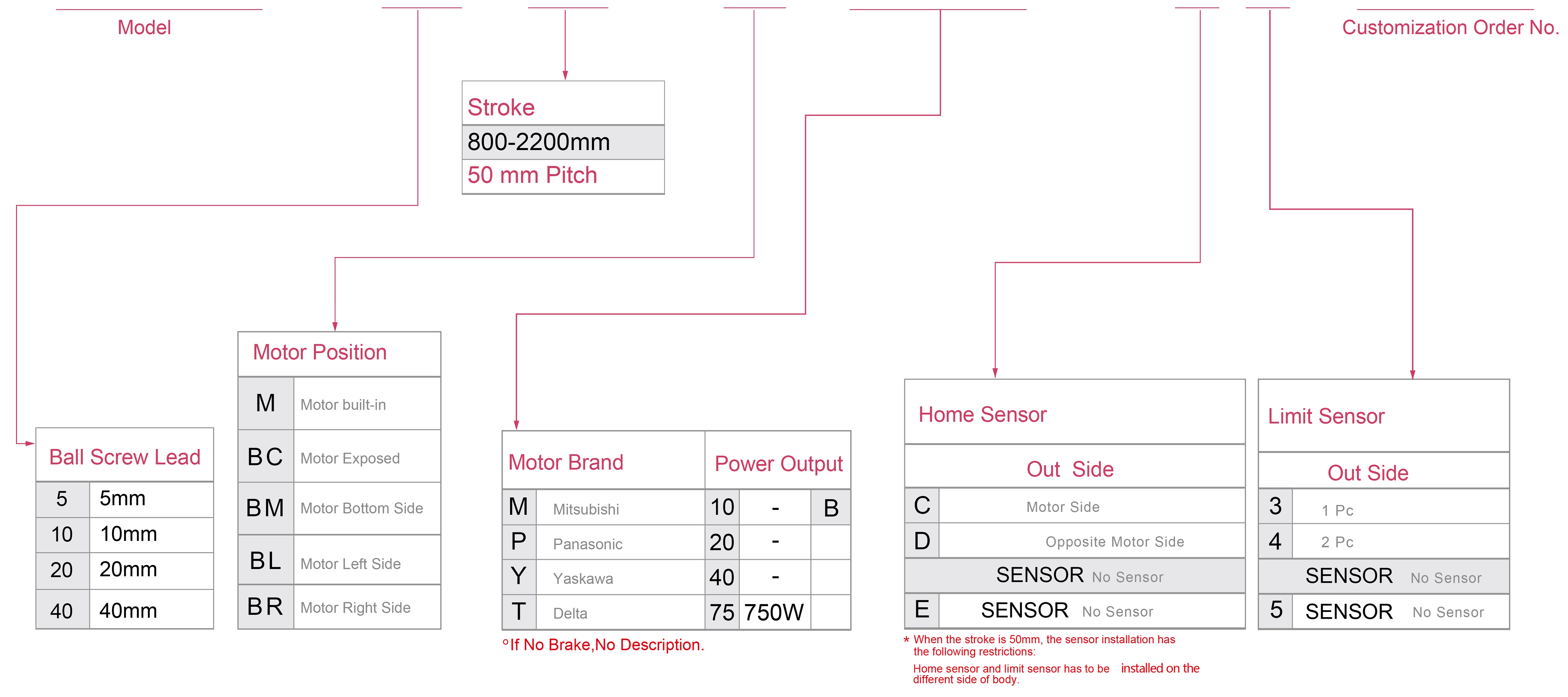

Bestellmethode

RMH17S – L5-800-M-M40B – C4-0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Maximale Geschwindigkeit (mm/s)		200	400	800	1280
	Maximale Nutzlast	Horizontal (kg)	110	90	40	30
		Vertikal (kg)	33	22	10	8
	Nennschub (N)		1388	694	347	218
	Hubsteigung (mm)		800–2200 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		400W
	Kugelumlaufspindel Ø (mm)		C7Ø16
	Hochsteife Linearführung (mm)		B15XH12,5
	Kupplung (mm)		14X10
	Home-Sensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Wenn der Hub mehr als 750 mm beträgt, kommt es zu einem Schlag der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	70kg	2092	162	208
	90kg	1555	117	149
	110kg	1210	88	113
Leitung10	60kg	1107	172	208
	75kg	848	130	156
	90kg	680	101	122
Leitung20	20kg	1498	491	520
	30kg	973	313	334
	40kg	712	225	238
Leitung32	10kg	1311	692	625
	20kg	633	326	295
	30kg	405	203	187

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	75kg	190	148	1911
	95kg	140	108	1450
	110kg	113	88	1210
Leitung10	65kg	188	156	1008
	80kg	144	119	788
	90kg	122	101	680
Leitung20	25kg	408	382	1180
	35kg	280	262	825
	40kg	238	225	712
Leitung32	15kg	408	449	860
	25kg	230	252	495
	30kg	187	203	405

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	15kg	940	940
	22kg	640	640
	33kg	427	427
Leitung10	10kg	1248	1248
	14kg	894	894
	22kg	569	569
Leitung20	7kg	1417	1417
	10kg	993	993
	-	-	-
Leitung32	5kg	1255	1255
	8kg	785	785
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	605
Abgeordneter	448
HERR	448

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelumlaufspindel	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Extra lange Hubserie

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelumlaufspindel	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000). Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Schrittmotors (500).

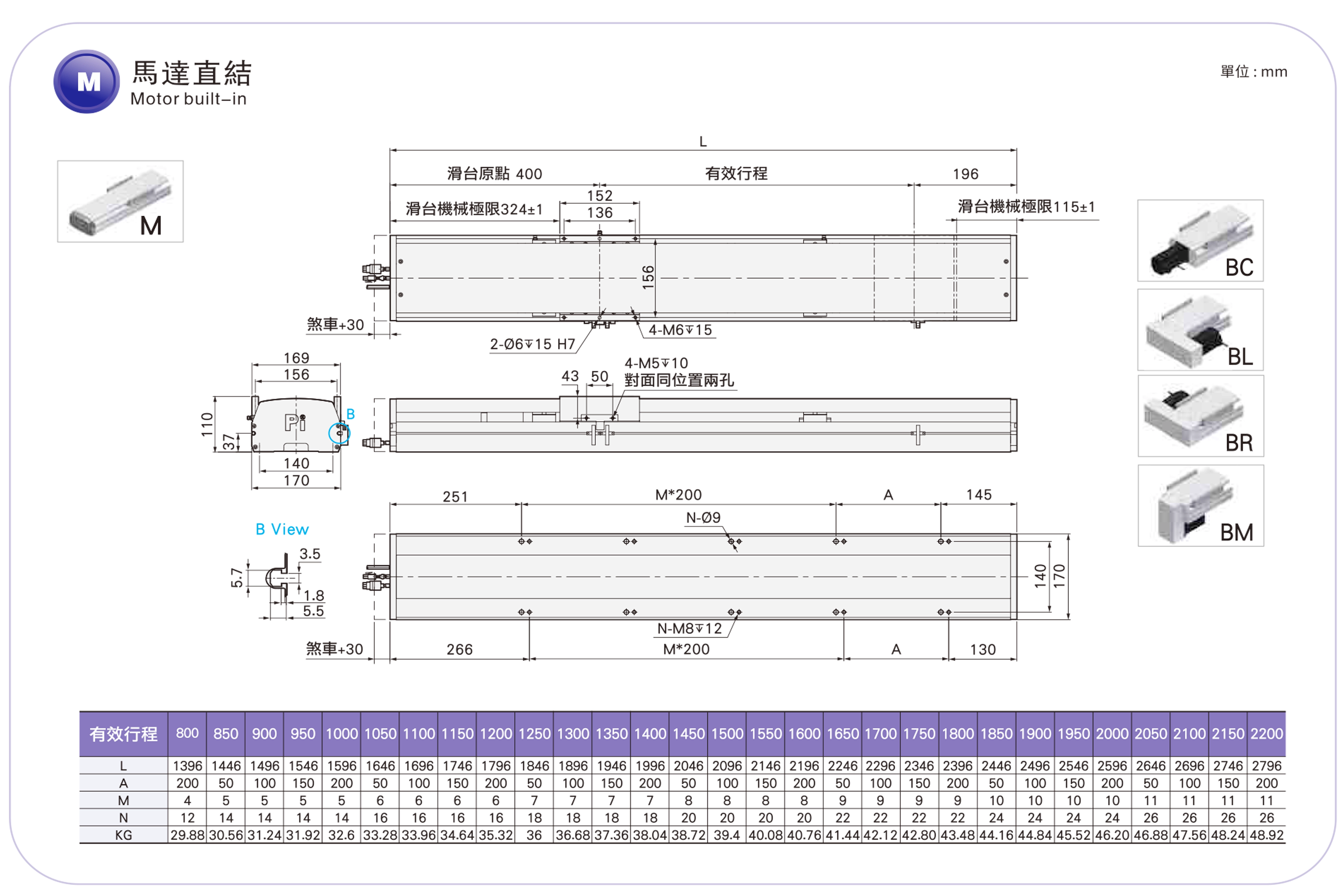

Eingebauter Mortor
