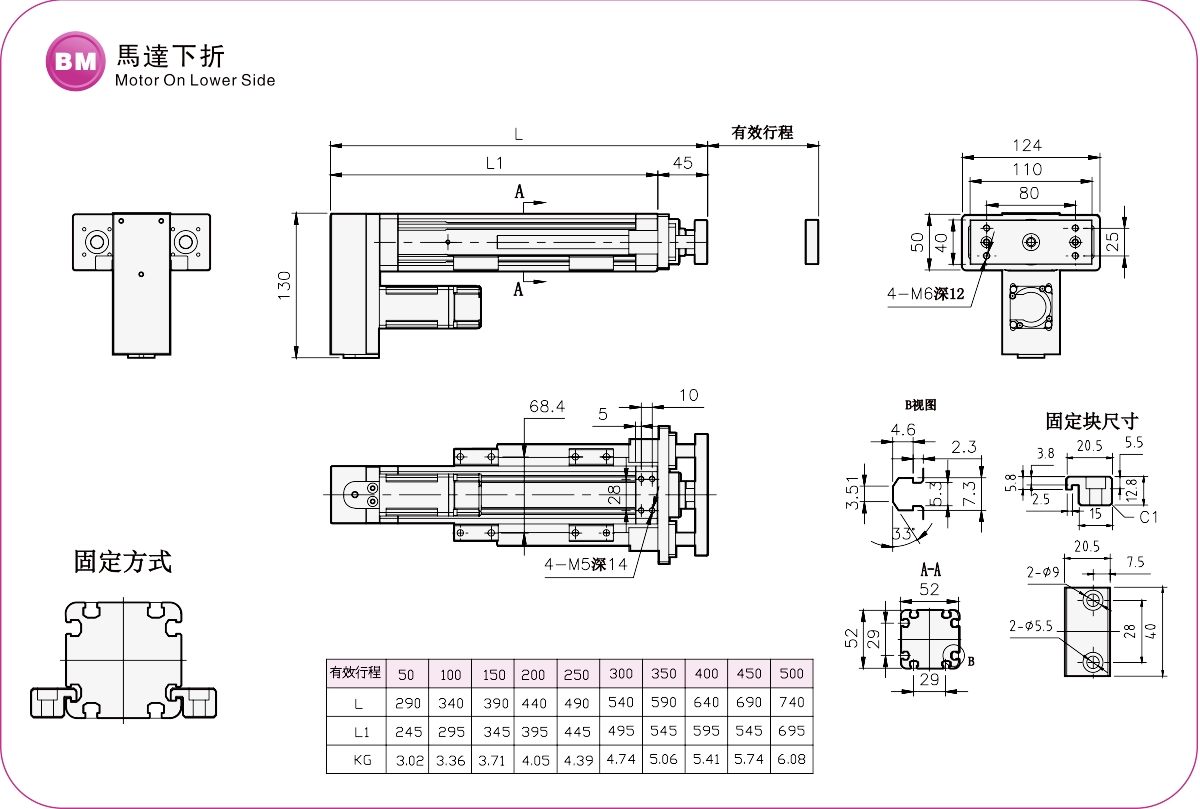

Aktueller Standort：Zuhause > Produkt > Elektrozylinder > EC-Serie > EC50T > Motorunterseite

Leicht und langlebig

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 30 kg

Vertikale Belastung: 12 kg

Maximale Geschwindigkeit: 500 mm/s

Reisebereich: 50–500 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Zusätzliche Führungsstangen für die Abtriebswelle

Die Abtriebswelle verfügt über eine externe Führungsstange, um die Durchbiegung zu reduzieren.
Die Außenabmessungen der Abtriebswelle können individuell an die Kundenbedürfnisse angepasst werden.
Die Haupteinheit verfügt über eine feste Öleinfüllplatte, die ein einfaches Entfernen und Schmieren während der Wartung ermöglicht, was Zeit und Komfort spart.
Die Haupteinheit ist vollständig gerillt und kann an allen vier Seiten befestigt werden, um verschiedene Installationsausrichtungen der Vorrichtung zu ermöglichen.

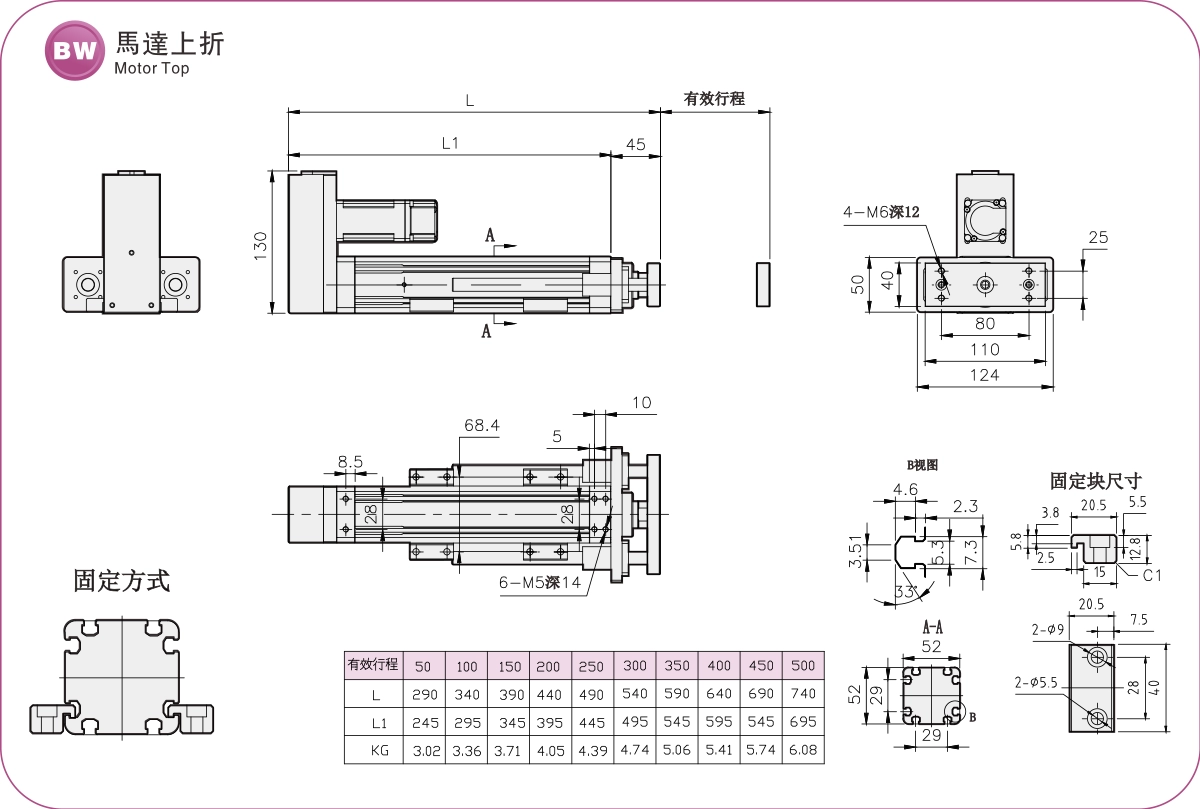

Verschiedene Motorrichtungen und Spezifikationen

Der Motor kann als Direktantrieb oder Umkehrantrieb ausgewählt werden

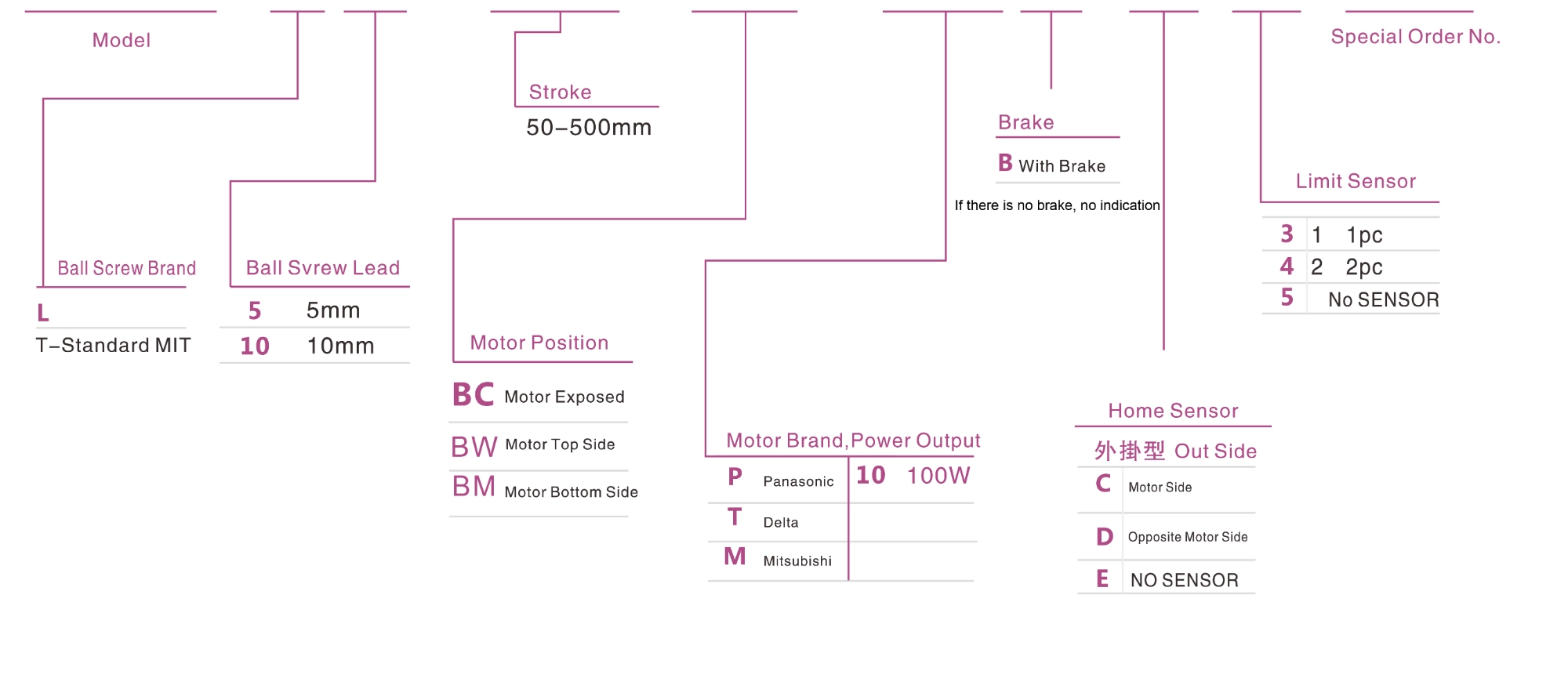

Bestellmethode

EC50T-L5 - 100 - BC -M10 B -C 4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Steigung (mm)		5	10
	Maximale Geschwindigkeit (mm/s)		250	500
	Maximale Nutzlast	Horizontal (kg)	30	15
		Vertikal (kg)	12	5
	Nennschub (N)		341	170
	Hubsteigung (mm)		50–500 mm/50 Teilung
	AC-Servomotor-Ausgangsleistung (w)		100W
Teile	Kugelumlaufspindel Ø(mm)		C7Ø12
	Kupplung (mm)		8X8
	Home-Sensor	Draußen	CS-6T

SensorLayout

Verdrehsicherung der Stange

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelumlaufspindel	EC 50	100W	52	±0,01	12	5	30	12	250
		EC 50	100W	52	±0,01	12	10	15	5	500
		EG 50L	100W	52	±0,01	12	5	50	15	250
		EG 50L	100W	52	±0,01	12	10	30	8	500
		EC 50T	100W	52	±0,01	12	5	50	15	250
		EC 50T	100W	52	±0,01	12	10	30	8	500
		EG 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EG 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EG 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
