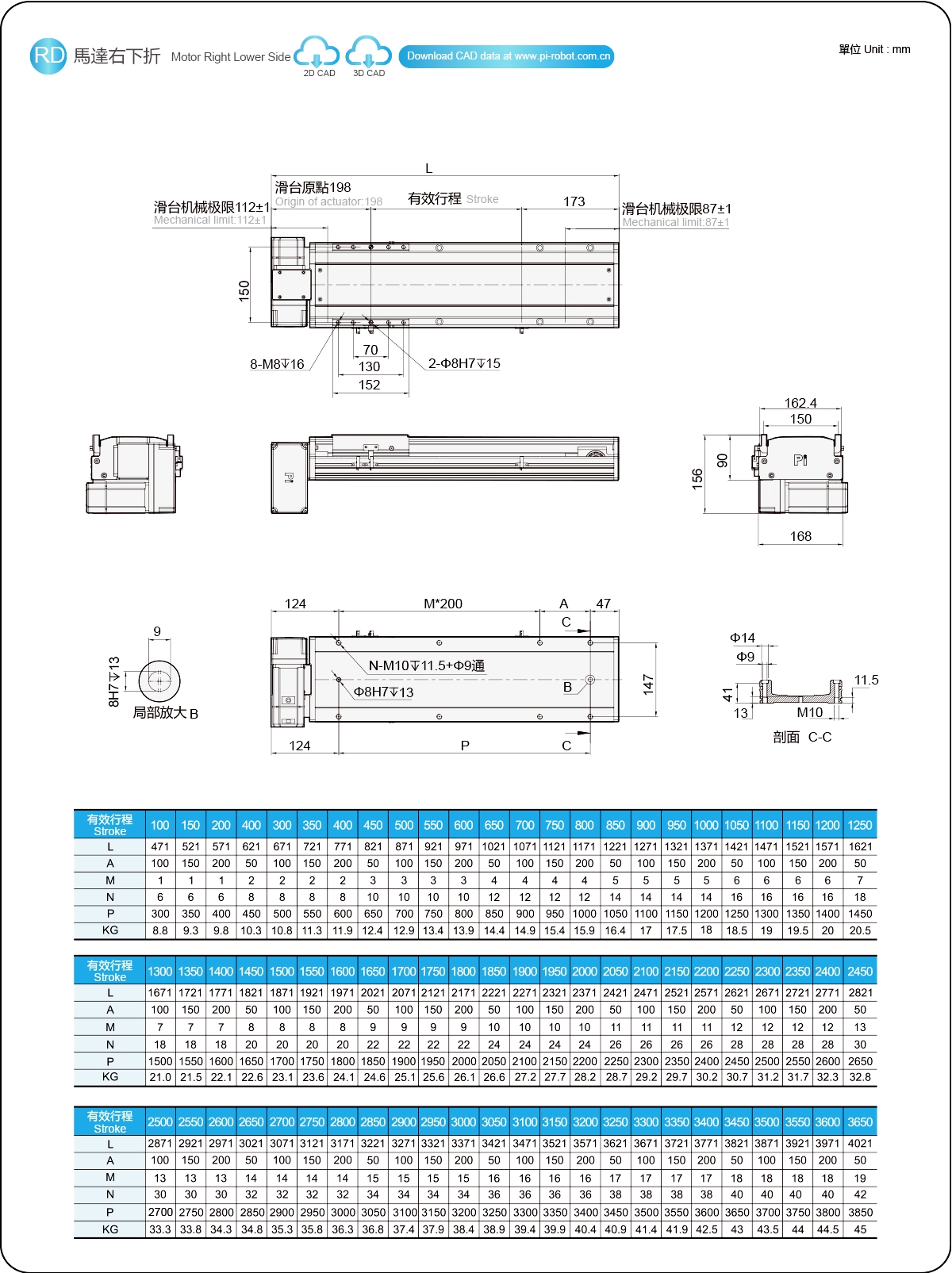

Aktueller Standort：Zuhause > Produkt > Standard-Bandaktuator > GSP-Serie > APS17 > Motor rechts unten

Leicht und langlebig

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 45 kg

Leitung: 40 mm

Maximale Geschwindigkeit: 2000 mm/s

Hubabstand: 100–3650 mm

PDF

3D-Download

Cadenas3 Ddownload

Die Vorteile von vierreihigen Kugellagern

Hohe Steifigkeit, hohe Präzision, geringe Reibung, Hochgeschwindigkeitsbewegung, hohe Belastbarkeit, lange Lebensdauer, keine Lücken, leichte und agile Bewegung und einfache Aufrechterhaltung einer hohen Präzision über einen langen Zeitraum beim Bewegen in die „Bogennut“. Es kann in allen vier Richtungen des Innenschiebers die gleiche Nennlast erreichen und ist in jeder Richtung einsetzbar

Beide Seiten können mit Öl gefüllt werden

Das Brennstoffdüsendesign besteht aus einer einzelnen Brennstoffdüse auf dem Schlitten, was eine gleichzeitige Schmierung und Wartung sowohl der Gleitschiene als auch des Schlittens ermöglicht, was Wartung und Reparatur bequemer und zeitsparender macht. Selbstentwickelte Integration, Ölspeichersystem, Kosteneinsparung und Effizienzsteigerung.

Hervorragende Drehmomentleistung

Komplette Styles – viele Vorteile

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen, und die Staubentwicklung verringert werden. Es kann in Reinraumumgebungen eingesetzt und mit Motoren und Installationsmethoden verschiedener Hersteller ausgestattet werden.

Bestellmethode

GSP17 - L40- 100-L -M40 -C 4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,04
	Steigung (mm)		40
	Maximale Geschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	45
		Vertikal (kg)	-
	Nennschub (N)		204
	Hubsteigung (mm)		100–3650 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		400W
	Kugelbreite (mm)		28
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Home-Sensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation	A	B	C
20kg	250	150	380
30kg	160	100	250
45kg	130	50	150

(Einheit: mm)

Wandinstallation	A	B	C
20kg	350	150	200
30kg	200	100	150
45kg	150	50	100

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	767
Abgeordneter	767
HERR	1636

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Riemenspez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Riemenbreite (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GSP14	Ja	200W	135	78	±0,04	22	40	25	-	2000
		APS17	Ja	400W	170	90	±0,04	28	40	45	-	2000
		GSP20	Ja	750W	200	112	±0,04	50	40	85	-	2000
