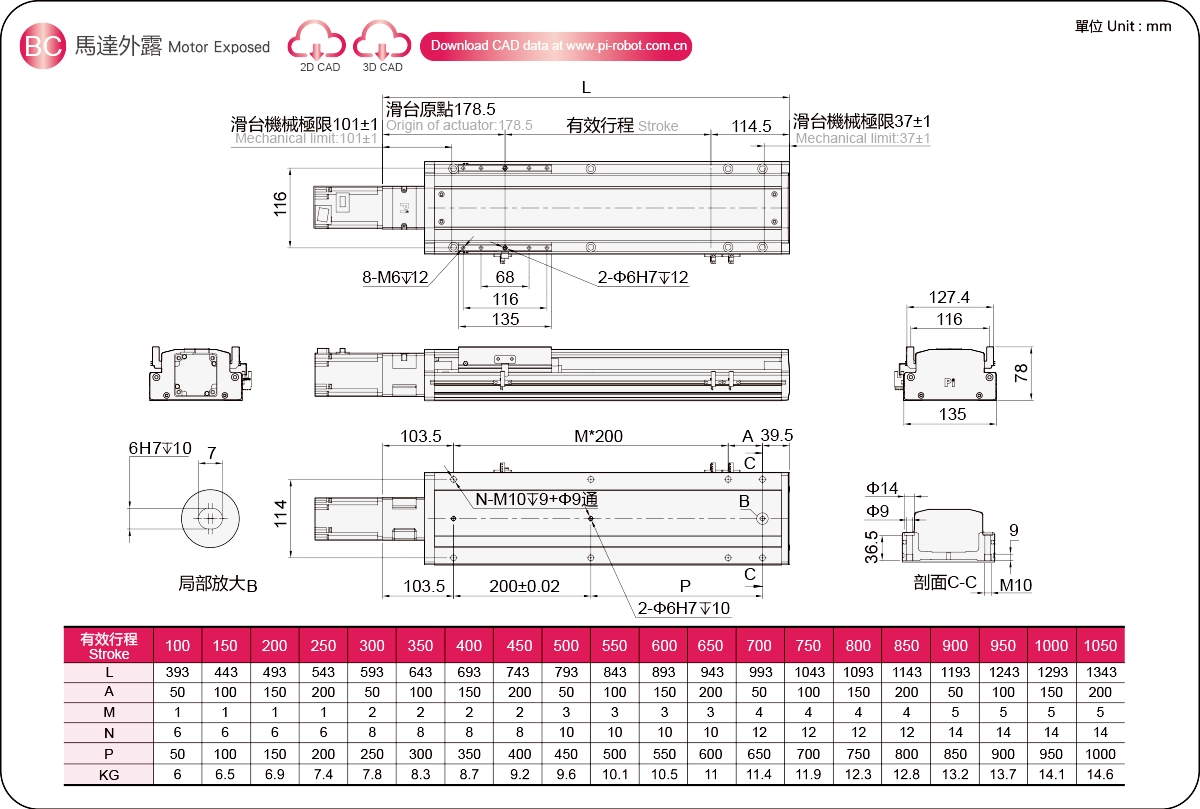

Aktueller Standort：Zuhause > Produkt > Standard-Kugelgewindetrieb > GSH-Serie > GSH14 > Motor freigelegt

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 135–78 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 110 kg

Vertikale Last: 33 kg

Höchstgeschwindigkeit: 1600 mm/s

Verstellbereich: 100–1050 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Spielräume gleitet es leicht und mühelos in die kreisförmige Nut und gewährleistet so dauerhaft hohe Präzision.
Der Innenschlitten erreicht in allen vier Richtungen die gleiche Nennlast und ist in jeder Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Belastbarkeit bei hohen Geschwindigkeiten und lange Lebensdauer zeichnen ihn aus.

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte integrieren und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

Ein viersäuliger, kugelgewindegetriebener Einbauschlitten mit einem Verfahrweg von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

Kann vertikal montiert werden

Alle Serien können vertikal installiert werden.

Geringer Wartungsaufwand – extrem niedrige Kosten

Die gesamte Baureihe kann ohne Abnehmen der Abdeckung von außen geschmiert werden. Sie verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Modelle – zahlreiche Vorteile

Mit einem Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen, wodurch die Staubentwicklung reduziert wird; es kann in Reinraumumgebungen eingesetzt werden und ist mit Motoren verschiedener Hersteller und Installationsmethoden kompatibel.

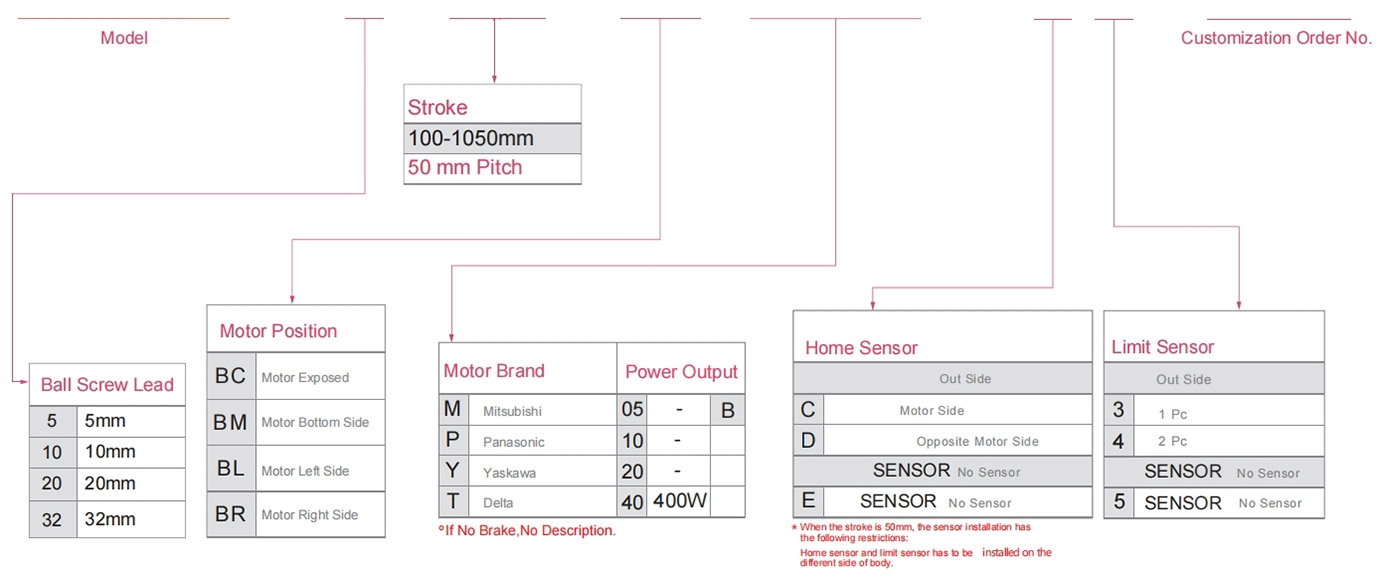

Bestellmethode

GSH14 - L5 - 100 - BC- M40B - C 4 - 0001

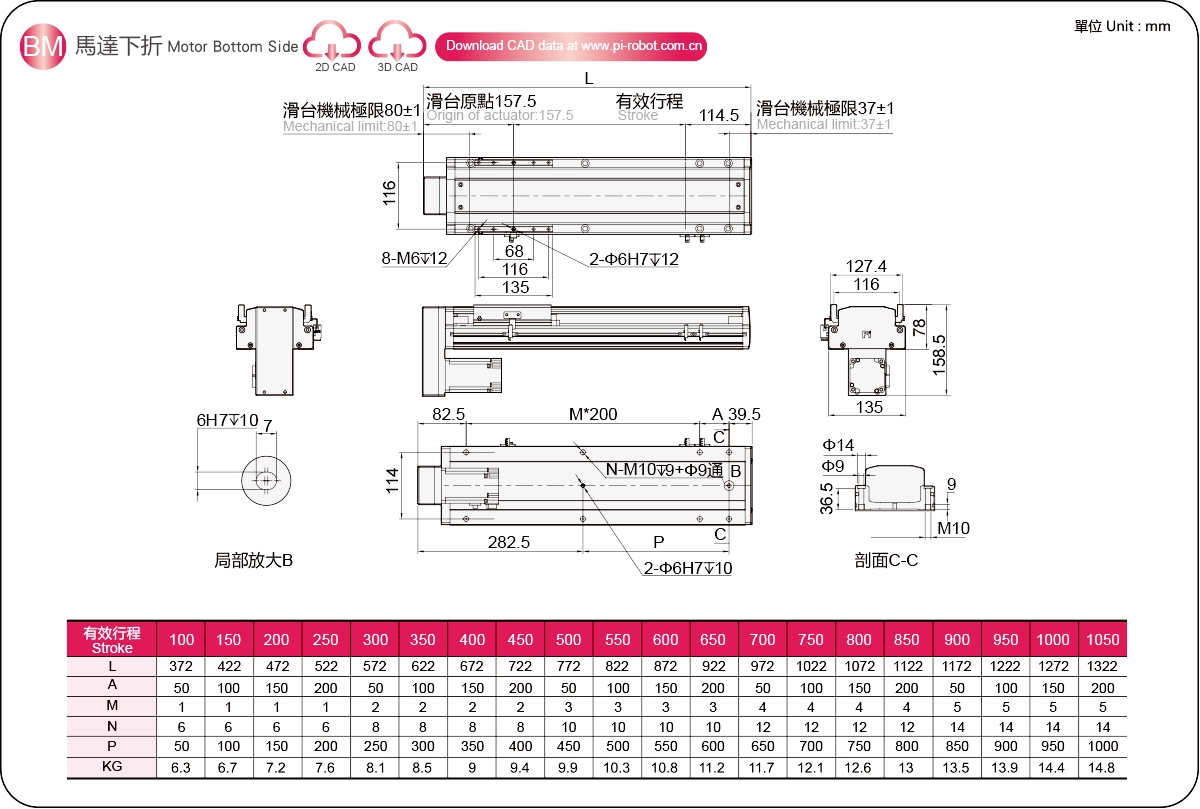

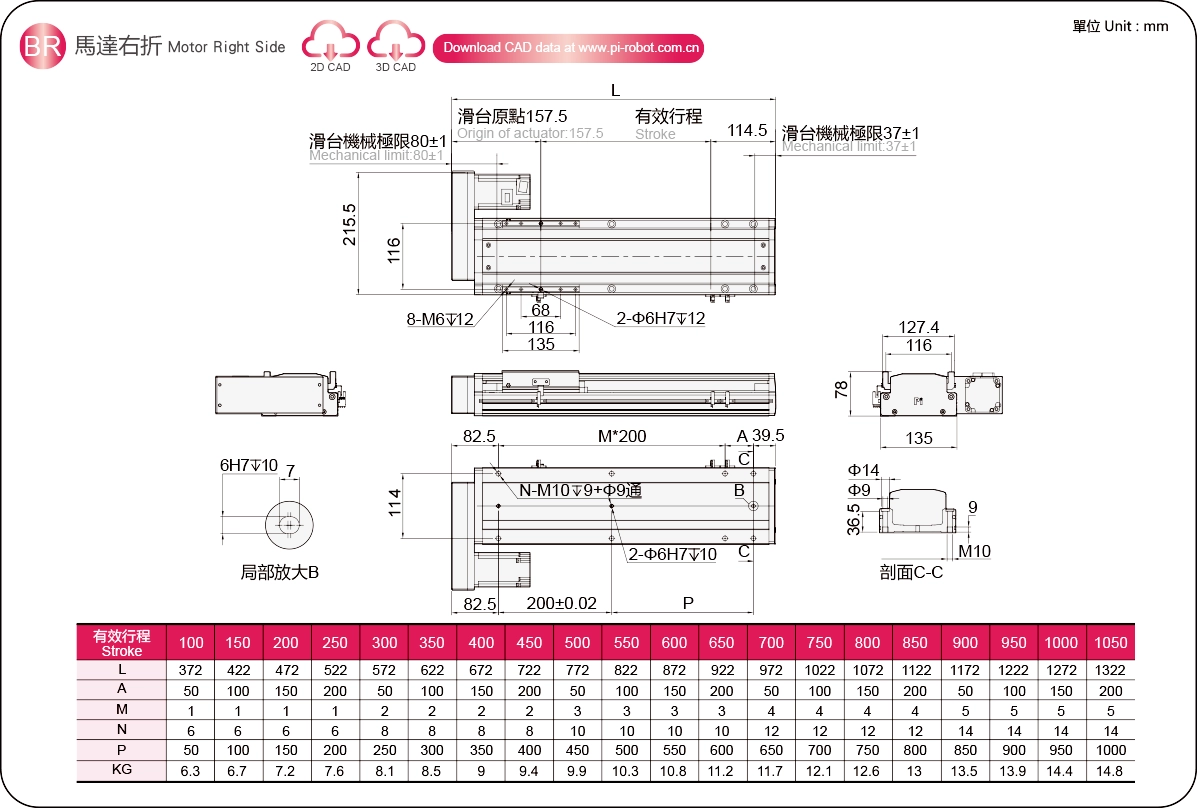

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Höchstgeschwindigkeit (mm/s) ※1		250	500	1000	1600
	Maximale Nutzlast	Horizontal (kg)	110	88	40	30
		Vertikal (kg)	33	22	10	8
	Nennschub (N)		1388	694	347	218
	Hubteilung (mm) ※2		100–1050 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		400
	Kugelgewindetrieb Ø (mm)		C7Ø16
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Kopplung (mm)		14x10
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	60 kg	500	166	280
	80 kg	300	120	214
	110 kg	200	90	131
Lead10	30 kg	500	324	405
	50 kg	400	176	243
	88 kg	300	80	135
Lead20	12 kg	600	636	878
	22 kg	500	300	439
	40 kg	400	145	203
Lead32	15 kg	500	162	300
	25 kg	300	98	200
	30 kg	200	90	180

(Einheit: mm)

Wandmontage		A	B	C
Lead5	50 kg	300	150	300
	70 kg	200	120	250
	100 kg	150	60	200
Lead10	35 kg	350	200	400
	55 kg	220	120	350
	88 kg	150	60	250
Lead20	12 kg	630	452	700
	20 kg	380	320	600
	40 kg	180	150	500
Lead32	15 kg	300	220	500
	25 kg	180	120	350
	30 kg	150	110	250

(Einheit: mm)

Vertikale Installation		A	C
Lead5	15 kg	500	500
	22 kg	350	350
	33 kg	230	230
Lead10	10 kg	620	620
	14 kg	480	480
	22 kg	300	300
Lead20	7 kg	750	750
	10 kg	550	550
	-	-	-
Lead32	5 kg	660	660
	8 kg	402	402
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	584
Abgeordneter	584
HERR	1224

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
Standard	Kugelgewindetrieb	GSH6	100 W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400 W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Serie mit extra langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal
Standard	Kugelgewindetrieb	GSH10S	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
