Aktueller Standort：Zuhause > Produkt > Mehrachsige Aktuatoren > XYMH > XYMH870G > Direkte Verbindung

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Last: 150 kg

Vertikale Last: 55 kg

Höchstgeschwindigkeit: 250 mm/s

Verstellbereich: 800–2600 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

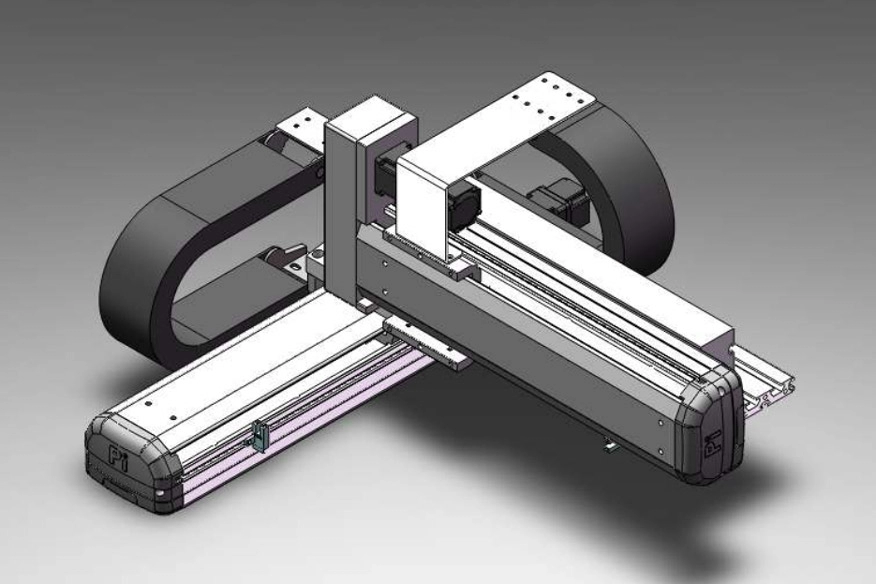

Erklärung der Kombination mehrerer Achsen

Durch vielfältige Kombinationen von einachsigen Gleittischen haben wir manuelle Mehrachsen- und Mehrachsen-Operationen entwickelt
(1) im Vergleich zu vertikalen Mehrsegmentrobotern, die kostengünstiger sind
(2) und durch ein intelligentes mechanisches Design eine hohe Steifigkeit der orthogonalen Roboter erreichen, wodurch Vibrationen und Verformungen reduziert werden
(3) Verschiedene Kombinationsmöglichkeiten von einachsigen Gleittischen

Verbindungsrichtung

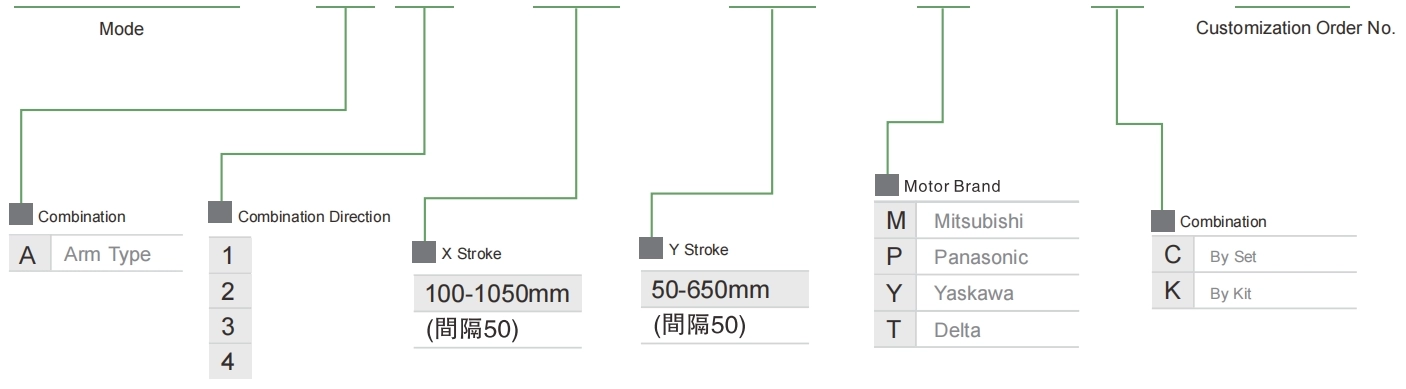

Bestellmethode

XYGH650-A 1-600-300- M - C - 0001

Lastspezifikation

Artikel	X-Achse	Y-Achse
Modelltyp	GRH5	GRH4
Wiederholgenauigkeit (mm)	±0,01	±0,01
Kugelgewindesteigung (mm)	20	2
Höchstgeschwindigkeit (mm/s) ※1	1000	100
Hub 50 mm Steigung (mm)	100-1050	50-650
AC-Servomotor-Ausgangsleistung (W)	400	200
Umfeld	0–40 °C, unter 85 % relativer Luftfeuchtigkeit

※2 Die maximale Drehzahl basiert auf dem Wechselstrom-Servomotor mit 3000 U/min.

Maximale Nutzlast

Y-Hub (mm)	50	150	250	350	450	550	650
Y Nutzlast (kg)	24	20	17	15	13	11	9

*Nur für die horizontale Montage

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Spezifikation	Kombination	Achsennummern	Höchstgeschwindigkeit (mm/s)			Hub (mm)
Verwendungsort	Fahrmodus	Spezifikation	Kombination	Achsennummern	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse
Standard	Kugelgewindetrieb	XYMH440-A	A	2 Achsen	1000	1000	-	100–1050	50–550	-
		XYMH650-A			1000	1000	-	100–1050	50–650	-
		XYMH760-A			1000	1000	-	100–1250	50–650	-
		XYMH870-A			1250	1000	-	100–1550	50–750	-
		XYMH442-A		3 Achsen	800	800	500	100–1050	50–450	50–250
		XYMH653-A			1000	1000	500	100–1050	50–650	50–350
		XYMH764-A			1000	1000	500	100–1250	50–650	50–350
		XYMH876-A			1250	1000	500	100–1550	50–750	50–550
		XYMH760-G	G	2 Achsen	1000	1000	-	100–1250	200–850	-
		XYMH870-G		2 Achsen	1250	1000	-	100–1550	200–1050	-
		XYMH764-G		3 Achsen	1000	1000	500	100–1250	200–850	50–350
		XYMH876-G		3 Achsen	1250	1000	500	100–1550	200–1050	50–550
		XYMH650-P	P	2 Achsen	1000	-	500	100–1050	-	50–550
		XYMH760-P			1000	-	500	100–1250	-	50–650
		XYMH880-P			1250	-	250	100–1250	-	50–950
		XYMH764-P		3 Achsen	1000	500	500	100–1250	50-350	50–650
		XYMH886-P		3 Achsen	1250	500	250	100–1550	50–650	50–950
		XYMH530-F	F	2 Achsen	1000	-	500	100–1050	-	50–350
		XYMH640-F			1000	-	500	100–1050	-	50–350
		XYMH760-F			1000	-	500	100–1250	-	50–550

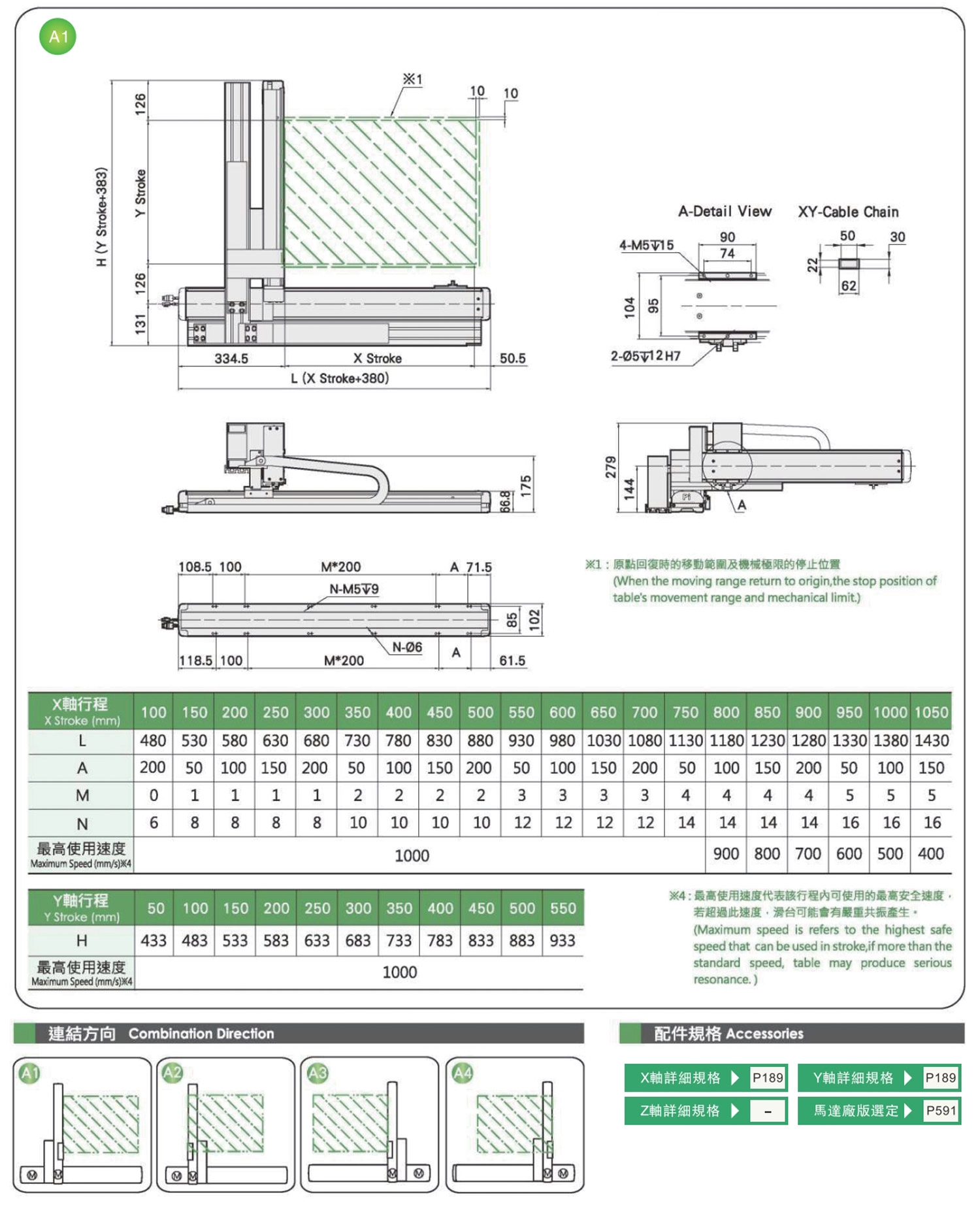

XYMH440-A1
