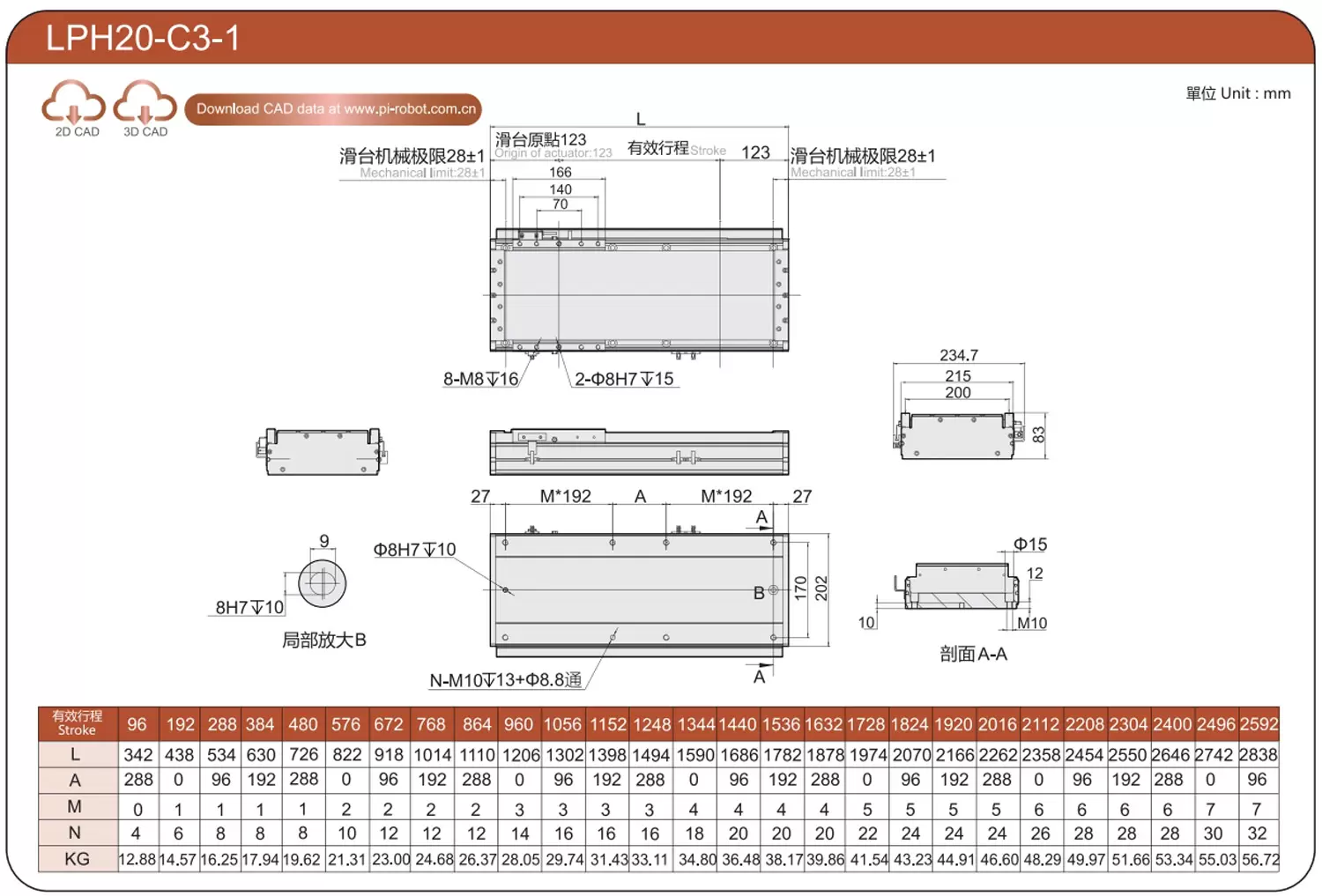

Aktueller Standort：Zuhause > Produkt > Linearmotor-Aktuator > LPH-Serie > LPH20 > C3-1

Leicht und langlebig

Wiederholgenauigkeit: ±0,003 mm

Maximale Kraft: 1795 N

Dauerkraft: 816 N

Dauerhandhabungsgewicht: 100 kg

Standardhub:

1-Einzel-Mover: 96-2592/96 mm

Standardhub:

2-Dual Mover: 96-2592/96 mm

Maximale Geschwindigkeit: 2500 mm/s

PDF

3D-Download

Cadenas3 Ddownload

Es werden mehrere Treiber ausgewählt und importierte, geräuscharme, hochpräzise Gleitschienen verwendet

Es kann Geräusche während des Betriebs wirksam reduzieren und die Laufruhe, Lebensdauer und Schmiereffizienz verbessern. Geeignet für High-Tech-Industrien, die hohe Geschwindigkeit, Ruhe und geringe Staubemissionen erfordern.

Körper mit hoher Steifigkeit

Durch den Einsatz einer integrierten Aluminium-Strangpressstruktur und die Durchführung einer Elementaranalyse wird das optimale Verhältnis von Steifigkeit zu Gewicht erreicht.

Spezielles Schnallendesign mit Magnetplatte

Vorteil: Es verhindert das Herunterfallen von Fremdkörpern und beschädigt interne Komponenten nicht. Pflegeleicht, lange Lebensdauer!

Lesekopf für optisches Lineal

Elastische Kombination aus optischem Lineal oder magnetischem Lineal

Bestellmethode

LPH20-C1-S-96-M-10-P-C4-1-3-0001

Spezifikation

Verzeichnis	Spezifikationen für den Drahtkreis	P88-C3-S	P88-C6-P
Spez	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	60	100
	Maximale Geschwindigkeit (mm/s)	2500
	Dauerschub (N)	408	816
	Spitzenschub (N)	897	1795
	Dauerstrom (Ams)	3.3	6.8
	Spitzenstrom (Arms)	10.5	21
	Kraftkonstante (N/Arms)	123,6	120
	Induktivität (mH)	73,4	37.8
	Widerstand (Ohm)	12.6	6.3
	Magnetpolabstand (mm)	24

Sensoranordnung

Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P88-C3-S	30kg	350	190	370
		40kg	300	120	280
		50kg	250	90	220
		60kg	200	80	180
	P88-C6-P	70kg	350	100	250
		80kg	180	90	220
		90kg	150	80	200
		100kg	100	50	150

(Einheit: mm)

Wandinstallation		Laden	A	B	C
Laden	P88-C3-S	30kg	370	190	350
		40kg	280	120	300
		50kg	220	90	250
		60kg	180	80	200
	P88-C6-P	70kg	250	100	350
		80kg	220	90	180
		90kg	200	80	150
		100kg	150	50	100

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	1355
Abgeordneter	1355
HERR	1210

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P88-C3-S

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0,3
60	1.2	0,9	0,5	0,2
70	1.1	0,8	0,4	0,2

P88-C6-P

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s
60	2.2	2	1.1	0,6
70	1.9	1.7	0,9	0,5
80	1.7	1.3	0,8	0,4
90	1.6	1.2	0,7	0,4
100	1.4	1.1	0,6	0,3

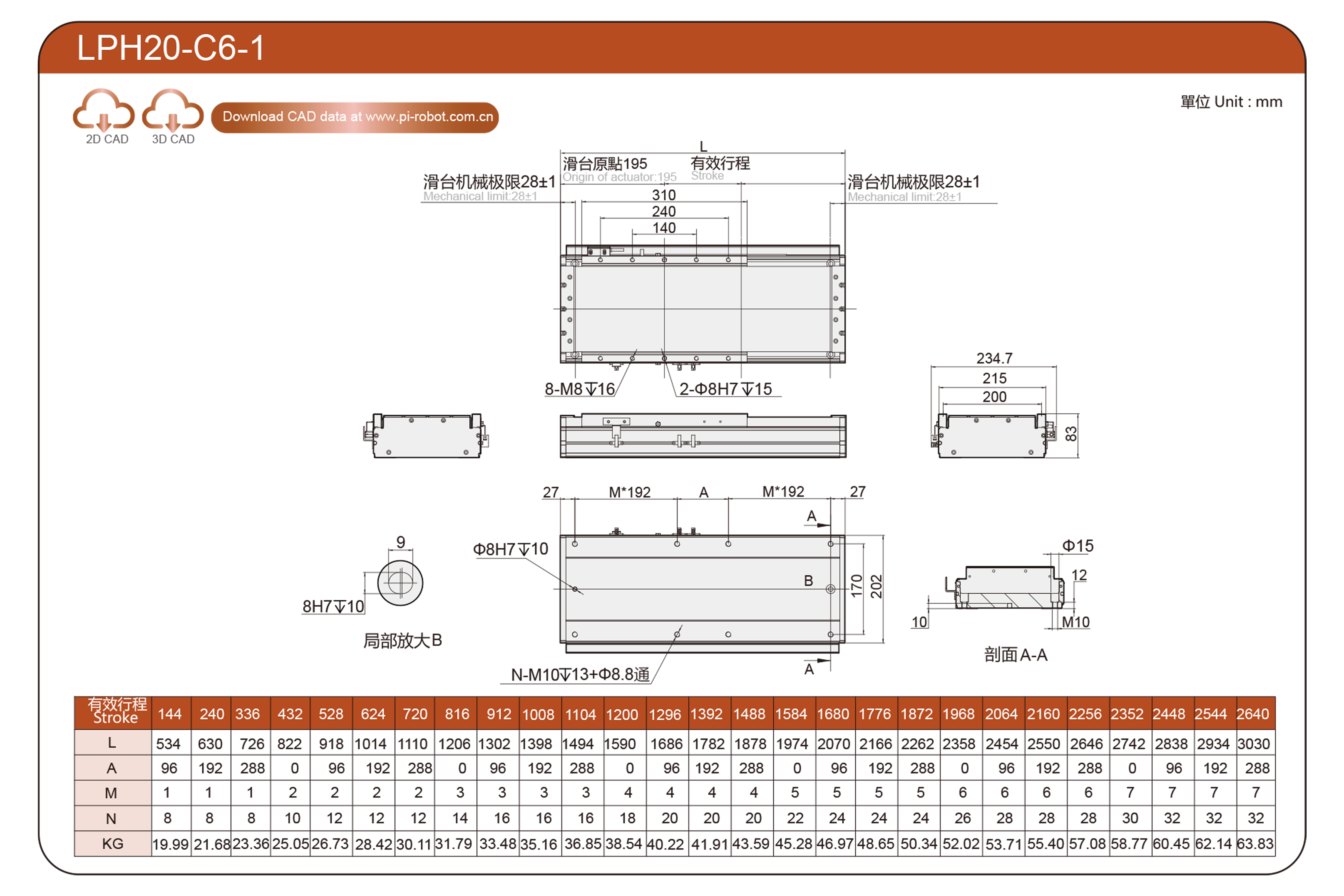

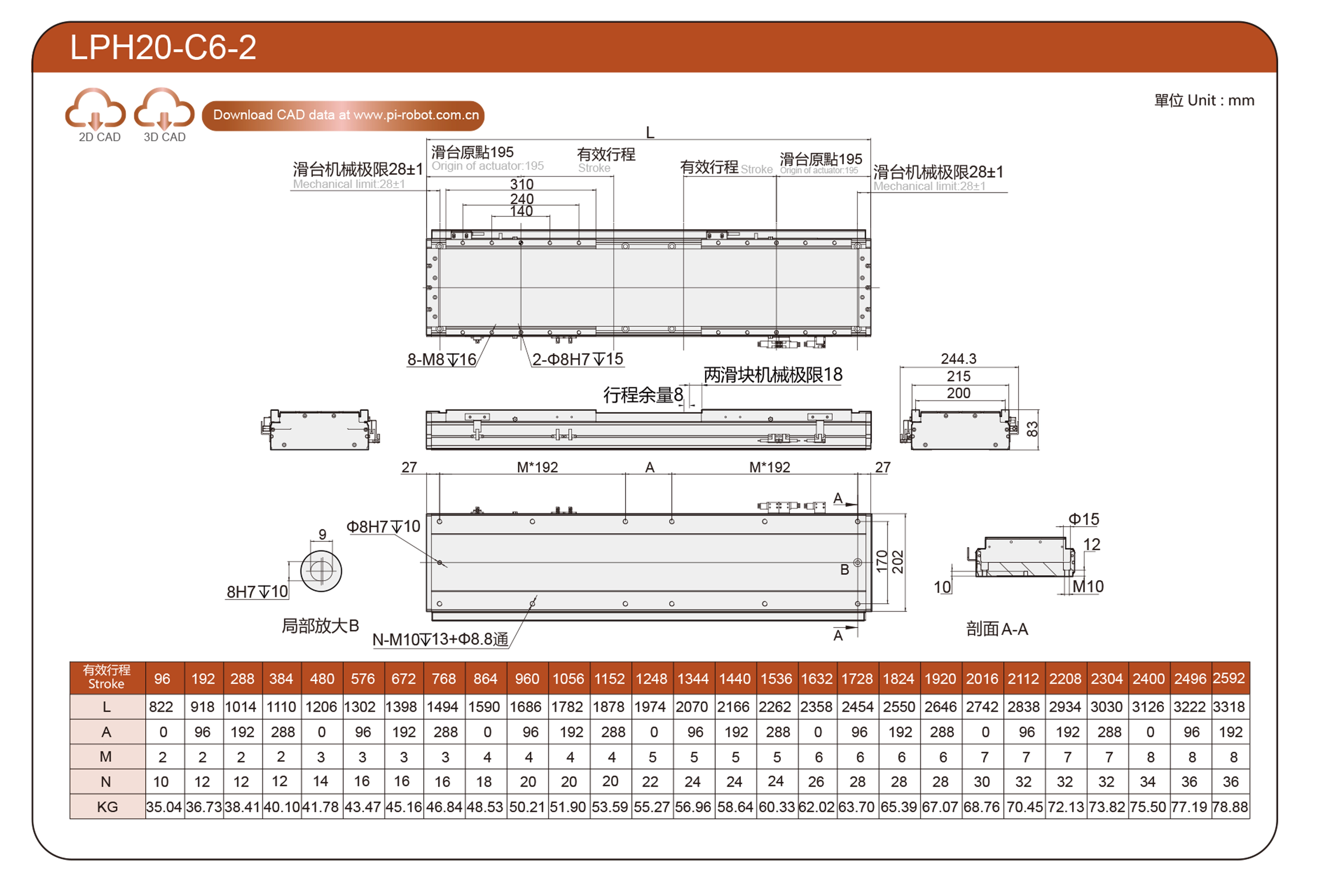

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Körpergröße (mm)	Wiederholgenauigkeit (mm)	Dauerschub (N)	Spitzenschub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotorroboter	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
