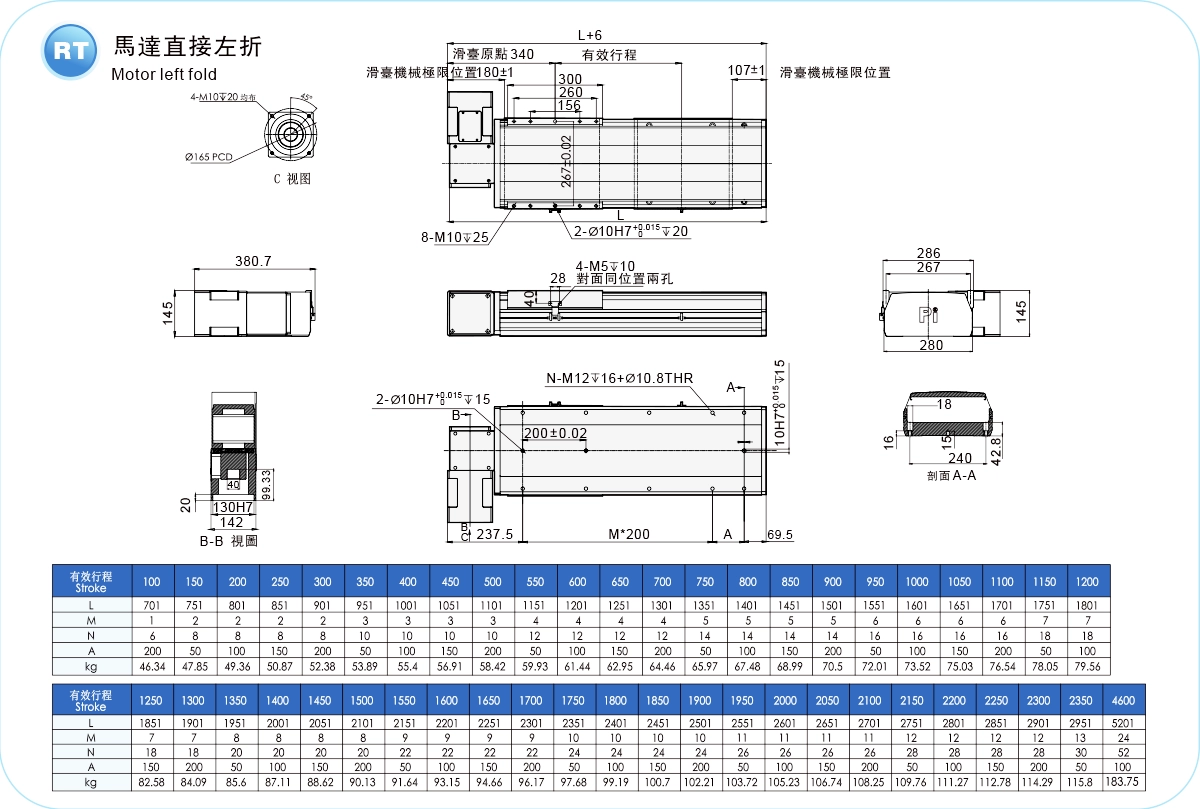

Aktueller Standort：Zuhause > Produkt > Standard-Riemenantrieb > RMP-Serie > RMP28R > Motor Direkt Linksseite

Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,08 mm

Horizontale Last: 230 kg

Anschluss: 50 mm

Höchstgeschwindigkeit: 2300 mm/s

Hubteilung: 100–4600 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Besonderheiten des Mehrfach-Schiebesitzes, Riemenspannungsregulierungsmechanismus, patentierte Kraftstoffdüsenkonstruktion (optional)

Hochsteifes Gehäuse/hochsteife obere Abdeckung

Motormarke, Einbauort des Motors

Bestellmethode

RMP28R - L230- 100-L -M100 -Y C4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,08
	Leitungslänge (mm)		50
	Höchstgeschwindigkeit (mm/s)		2300
	Maximale Nutzlast	Horizontal (kg)	230
		Vertikal (kg)	-
	Nennschub (N)		960
	Hubteilung (mm)		100–4600 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		1000 W
	Bandbreite (mm)		50
	Hochsteife Linearführung (mm)		W30
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
1:5	120 kg	500	300	260
1:10	180 kg	600	270	332
1:20	230 kg	600	230	250

(Einheit: mm)

Wandmontage	A	B	C
100 kg	281	296	500
170 kg	259	267	700
220 kg	239	235	700

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	4408
Abgeordneter	4408
HERR	3860

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gürtel	RMP14S	Ja	200 W	135	±0,04	22	40	25	-	2000
		RMP17S	Ja	400 W	170	±0,04	30	40	45	-	2000
		RMP22S	Ja	750 W	220	±0,04	50	40	85	-	2000
		RMP28R	NEIN	1000 W	280	±0,08	50	230	230	-	2000
		RMP28RN	NEIN	1000 W	280	±0,08	50	230	200	-	2000
