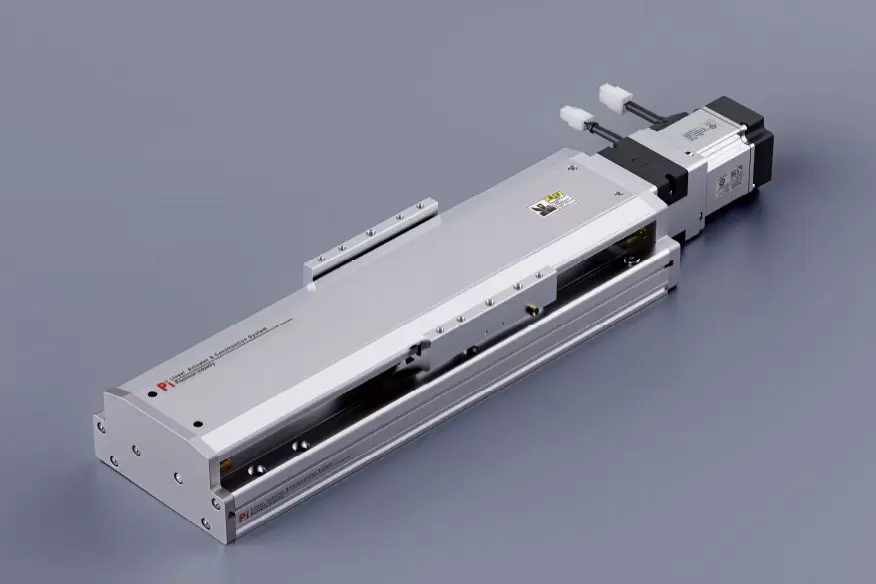

Leicht und langlebig

Körperbreite: 200–102 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 150 kg

Vertikale Belastung: 55 kg

Maximale Geschwindigkeit: 2000 mm/s

Reisebereich: 100–1500 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Lücken kann es sich leicht und einfach in die „Kreisbogennut“ bewegen, wodurch eine hohe Präzision über einen langen Zeitraum hinweg problemlos aufrechterhalten werden kann.
Der Innenschieber kann in allen vier Richtungen die gleiche Nennlast erreichen und ist in jede Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Bewegungsbelastbarkeit, lange Lebensdauer.

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte einbauen und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

Ein eingebetteter Viersäulen-Kugelumlauftisch mit einem Verfahrbereich von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

Kann vertikal installiert werden

Alle Serien können vertikal eingebaut werden.

Einfache Wartung – extrem niedrige Kosten

Die gesamte Baureihe kann von außen geschmiert werden, ohne dass der Deckel abgenommen werden muss. Es verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Styles – zahlreiche Vorteile

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen, wodurch die Staubentwicklung verringert wird. Es kann in Reinraumumgebungen eingesetzt und mit Motoren unterschiedlicher Hersteller und Installationsmethoden ausgestattet werden.

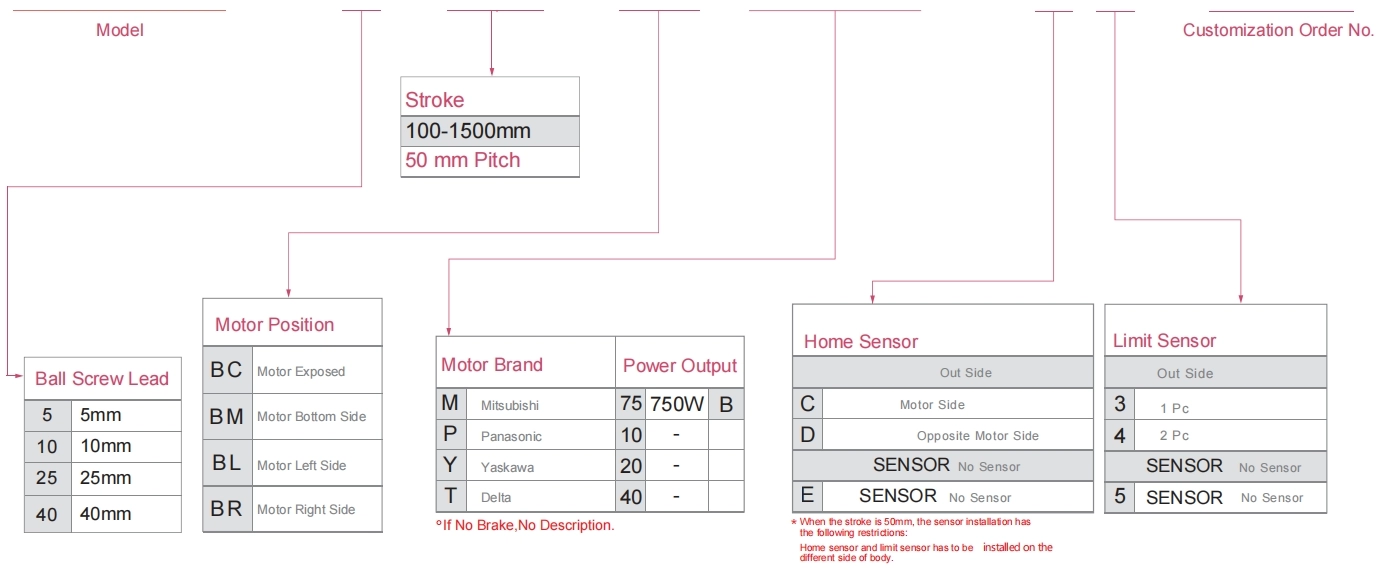

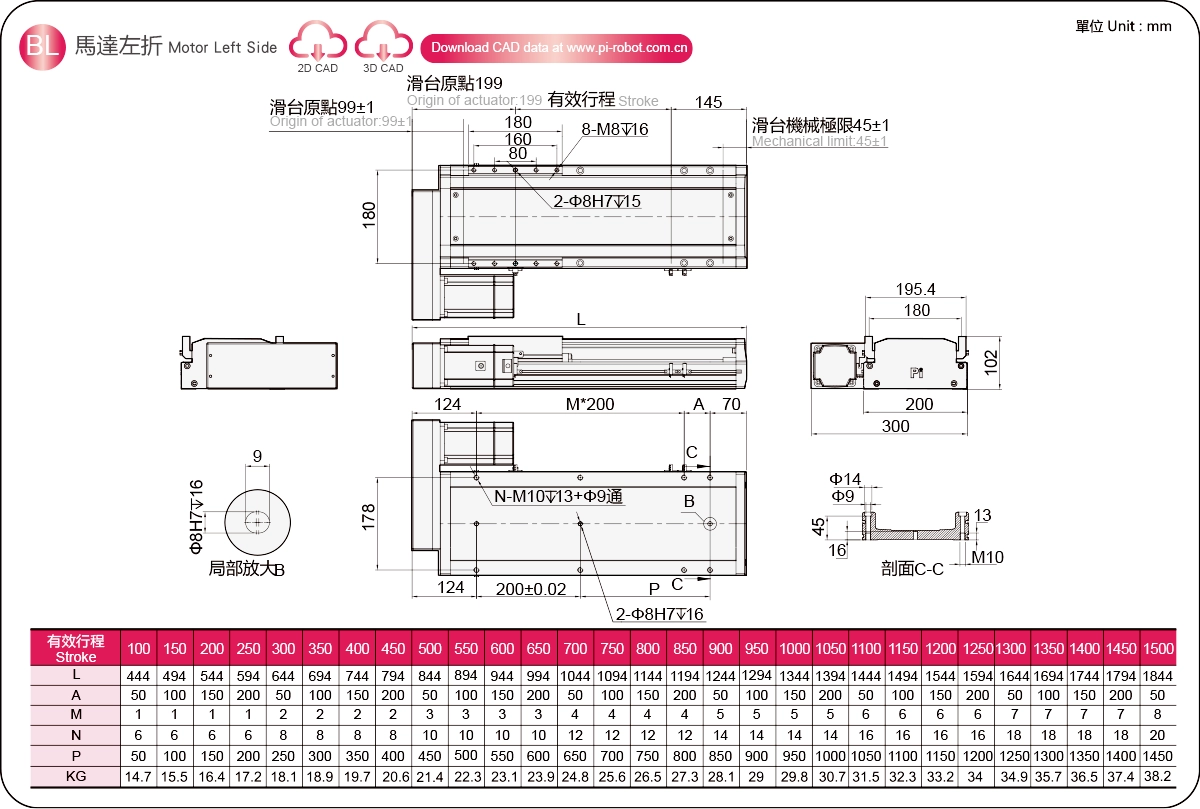

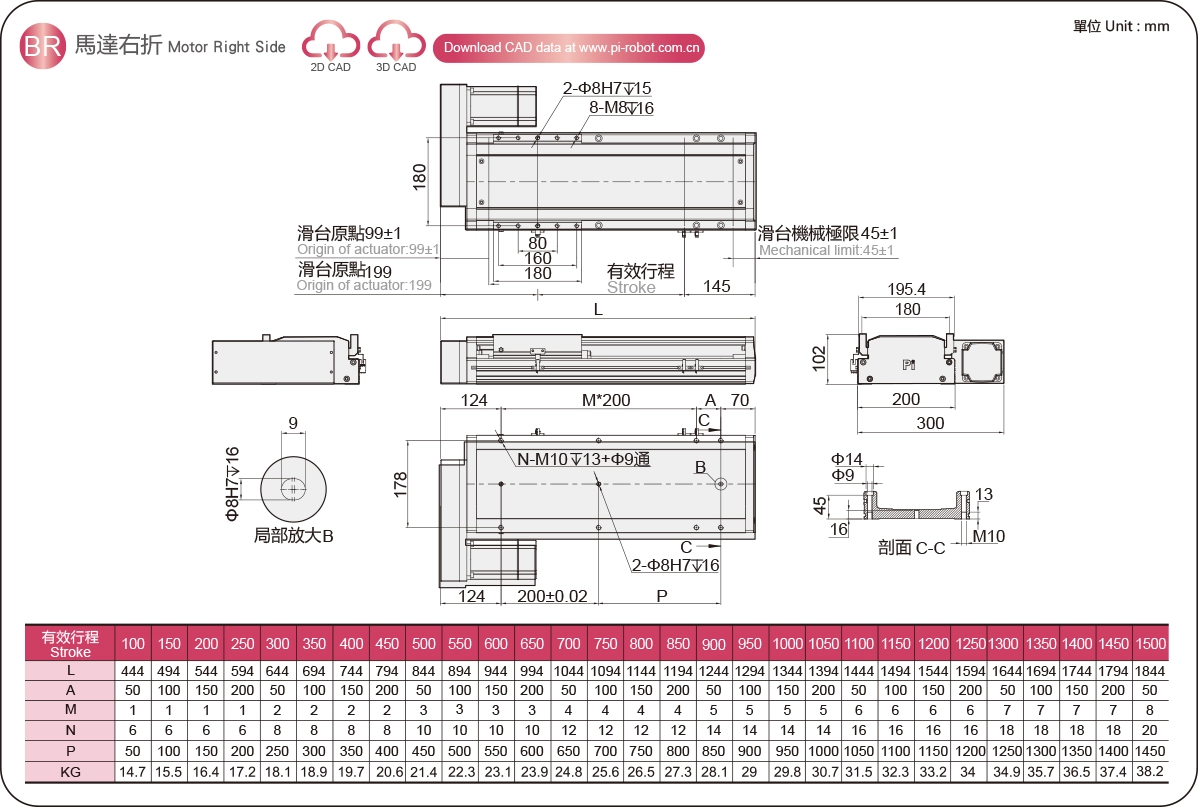

Bestellmethode

GSH20 - L5-100-BC-M75B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	25	40
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1250	2000
	Maximale Nutzlast	Horizontal (kg)	150	140	95	43
		Vertikal (kg)	55	45	20	12
	Nennschub (N)		2563	1281	512	320
	Hubsteigung (mm) ※2		100–1500 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		750
	Kugelumlaufspindel Ø (mm)		C7Ø25			C7Ø20
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		17X19			12X19
	Home-Sensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	100kg	400	170	350
	120kg	300	132	280
	150kg	200	80	230
Leitung10	95kg	350	125	260
	120kg	300	100	200
	140kg	250	80	160
Leitung25	60kg	250	90	175
	80kg	180	72	130
	95kg	150	50	100
Leitung40	18kg	250	250	455
	30kg	200	120	250
	43kg	150	90	163

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	100kg	260	110	250
	120kg	190	90	200
	150kg	160	80	130
Leitung10	90kg	250	100	300
	115kg	180	85	200
	140kg	150	70	150
Leitung25	60kg	230	100	200
	70kg	210	80	150
	90kg	170	60	100
Leitung40	15kg	430	190	300
	24kg	250	120	200
	40kg	170	60	100

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	30kg	420	420
	40kg	310	310
	55kg	230	230
Leitung10	25kg	450	450
	35kg	320	320
	45kg	230	230
Leitung20	15kg	520	520
	20kg	360	360
	-	-	-
Leitung40	7kg	550	550
	12kg	320	320
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	1770
Abgeordneter	1770
HERR	4819

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
Standard	Kugelumlaufspindel	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Extra lange Hubserie

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
Standard	Kugelumlaufspindel	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
