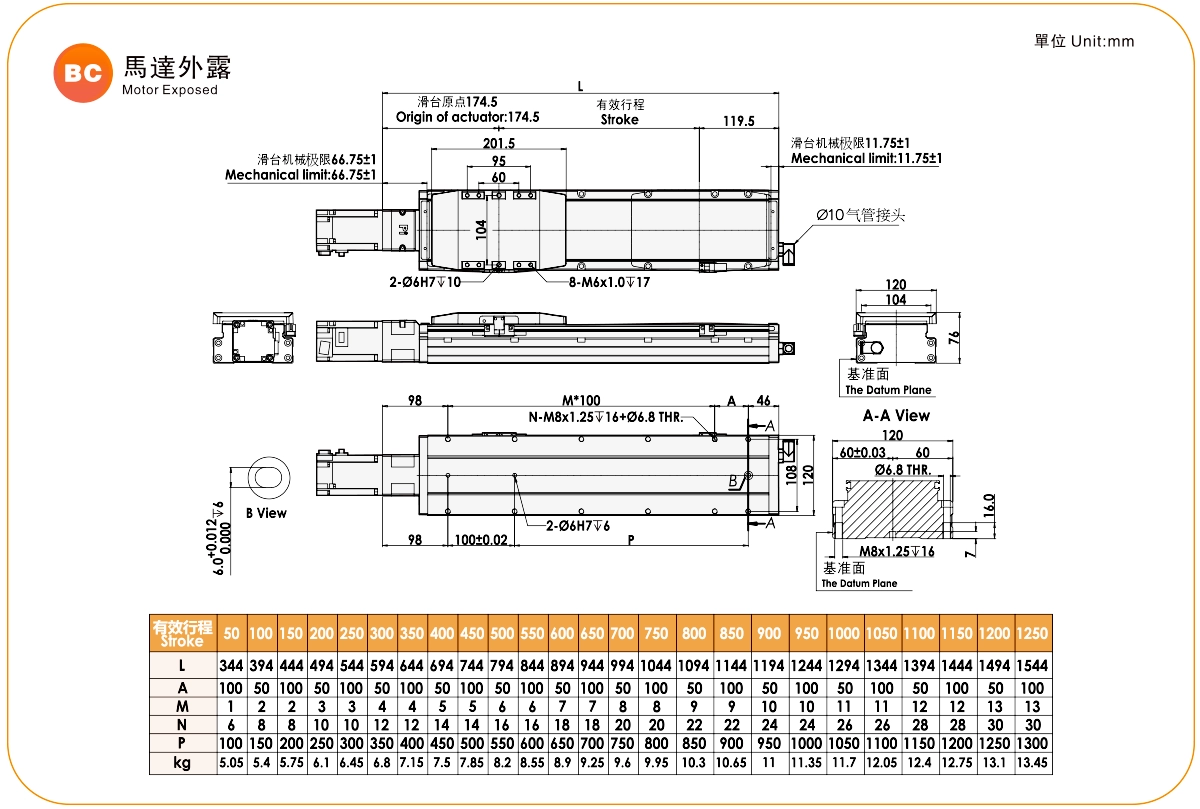

Aktueller Standort：Zuhause > Produkt > Standard-Kugelumlaufspindelantrieb > GRC-Serie > GRC12 > Motor freigelegt

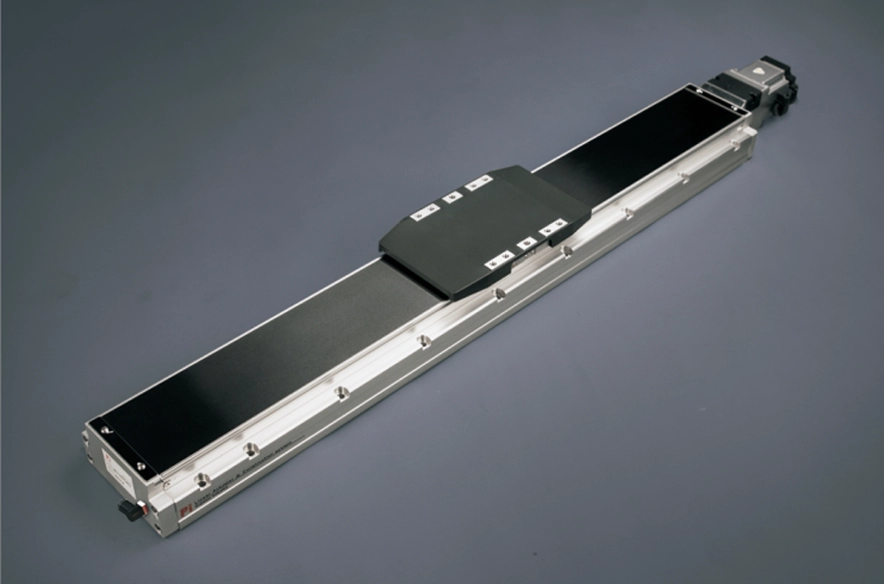

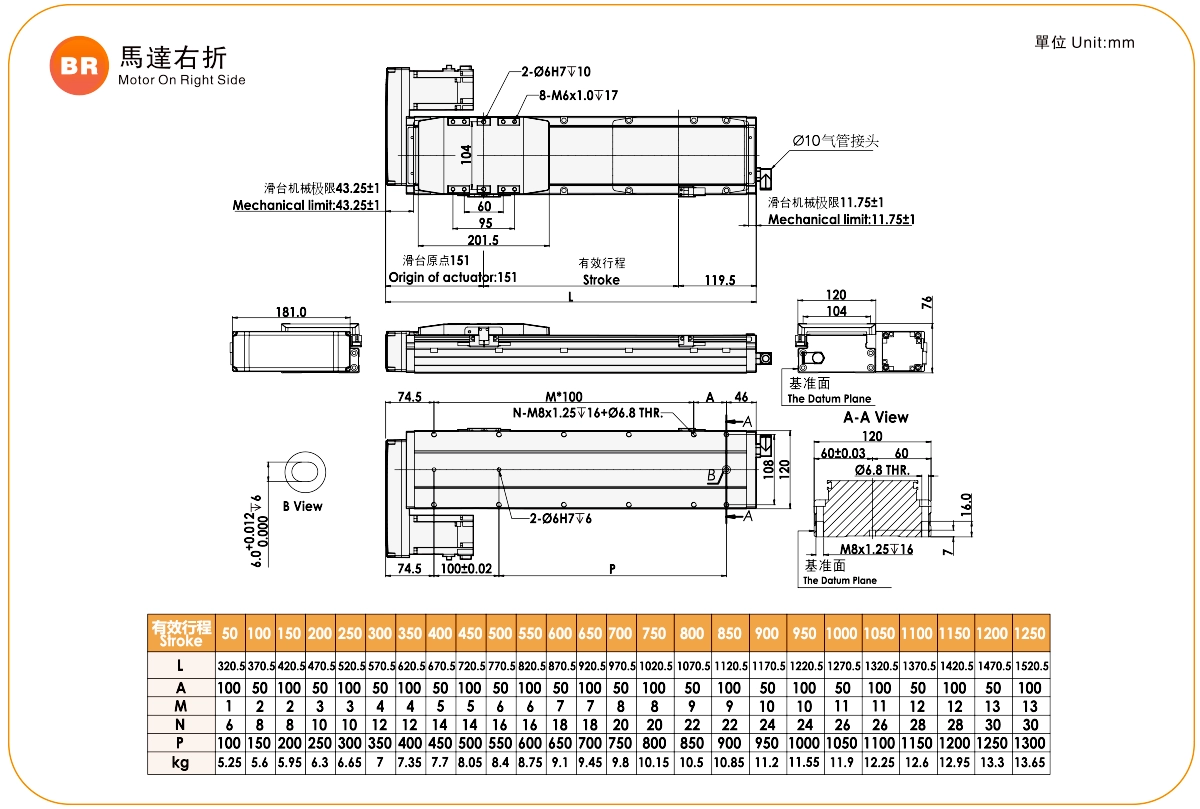

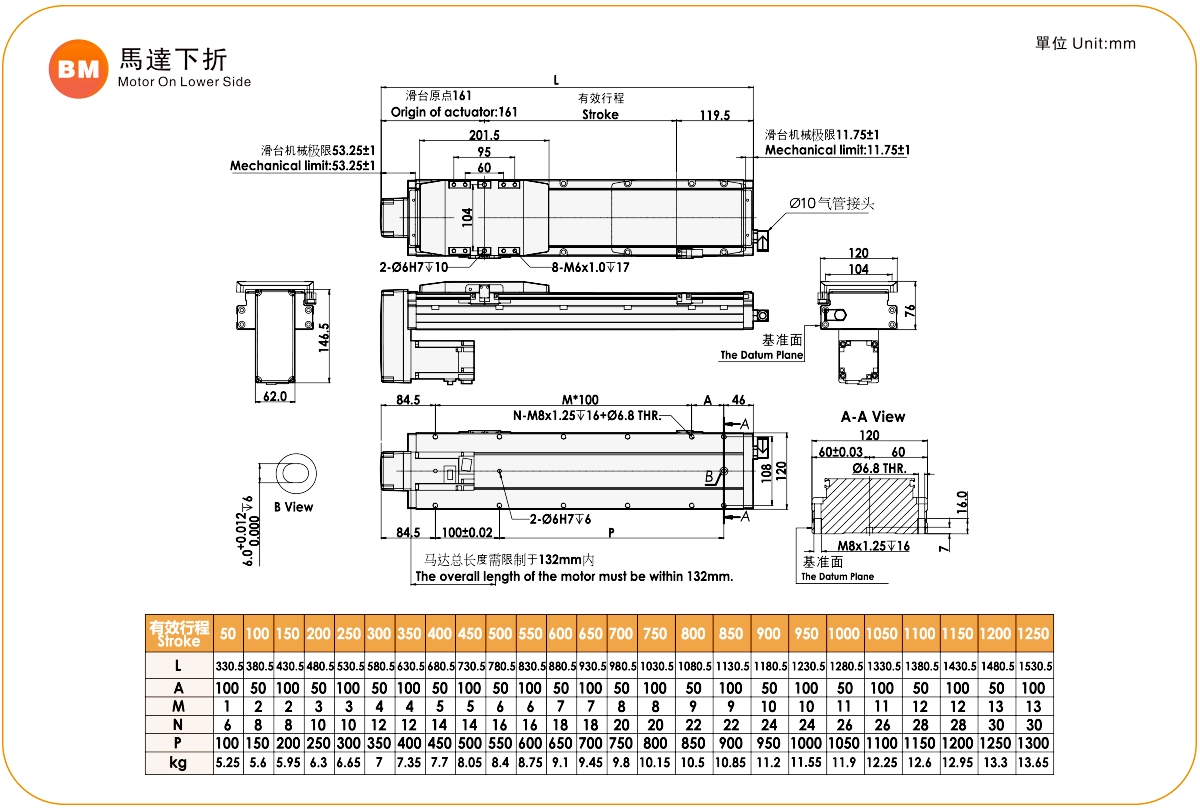

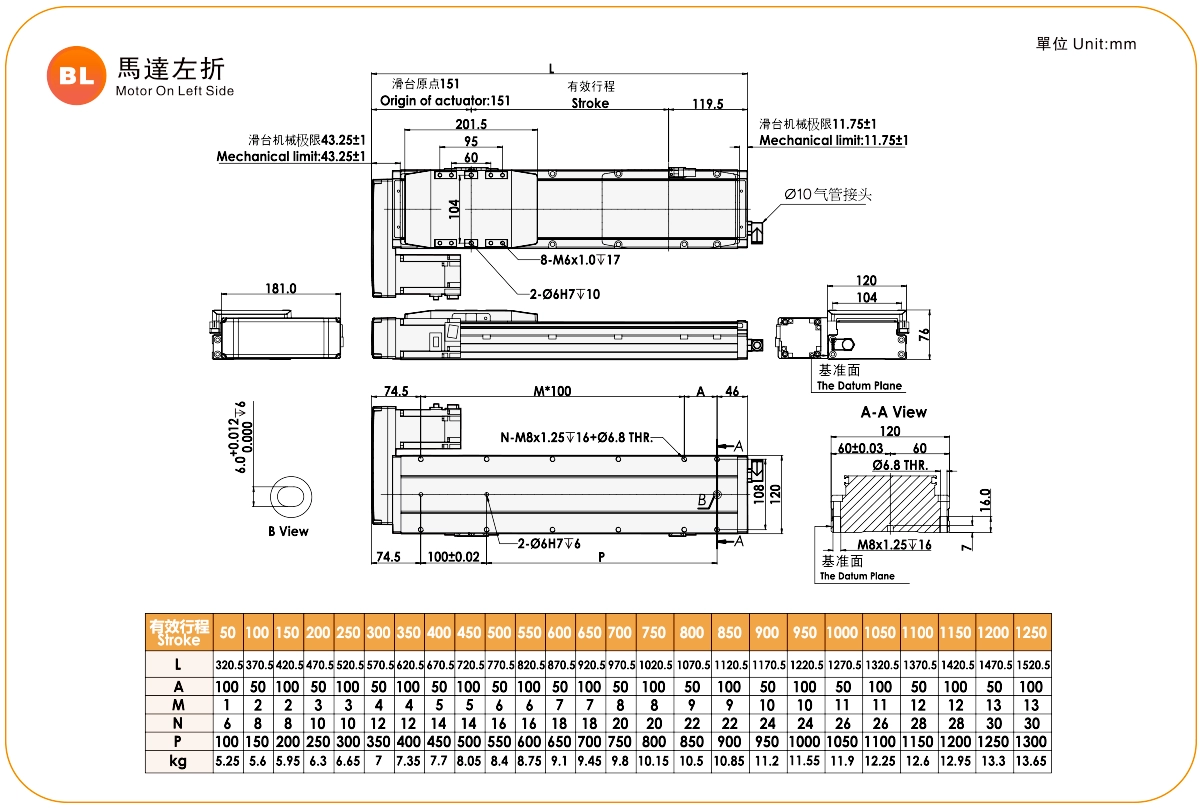

Leicht und langlebig

Körperbreite: 120 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 110 kg

Vertikale Belastung: 33 kg

Maximale Geschwindigkeit: 1600 mm/s

Reisebereich: 50–1250 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

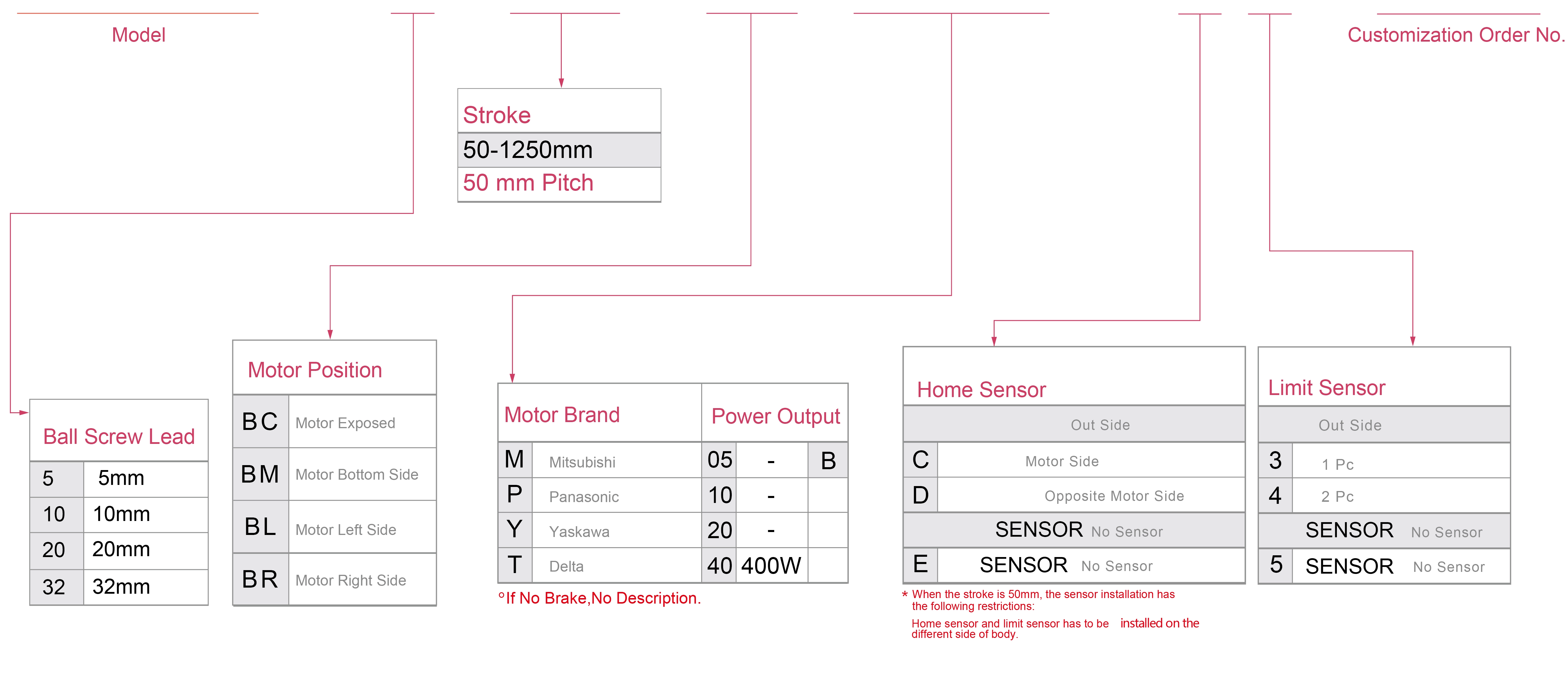

Bestellmethode

GRC12 - L5-100-BC-M40B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1000	1600
	Maximale Nutzlast	Horizontal (kg)	110	88	40	30
		Vertikal (kg)	33	22	10	8
	Nennschub (N)		1388	694	347	218
	Hubsteigung (mm) ※2		50–1250 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		400
	Kugelumlaufspindel Ø (mm)		C7Ø16
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		10X14
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	60kg	2850	250	340
	80kg	2100	180	250
	110kg	1500	120	170
Leitung10	30kg	2850	490	600
	50kg	1700	280	350
	88kg	950	140	190
Leitung20	10kg	3400	1250	1400
	22kg	1650	550	620
	40kg	900	290	330
Leitung32	15kg	1100	570	550
	25kg	620	330	320
	30kg	520	270	260

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	55kg	280	280	3300
	75kg	200	195	2400
	110kg	130	125	1550
Leitung10	35kg	400	410	2500
	55kg	245	250	1550
	88kg	150	150	950
Leitung20	12kg	900	1070	3000
	20kg	550	630	1800
	40kg	260	300	900
Leitung32	15kg	440	570	1050
	30kg	210	270	520
	-	-	-	-

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	15kg	1200	1200
	22kg	820	820
	33kg	550	550
Leitung10	10kg	1600	1600
	14kg	1150	1150
	22kg	730	730
Leitung20	7kg	1800	1800
	10kg	1250	1250
	-	-	-
Leitung32	5kg	1600	1600
	8kg	1000	1000
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	606
Abgeordneter	606
HERR	1168

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
