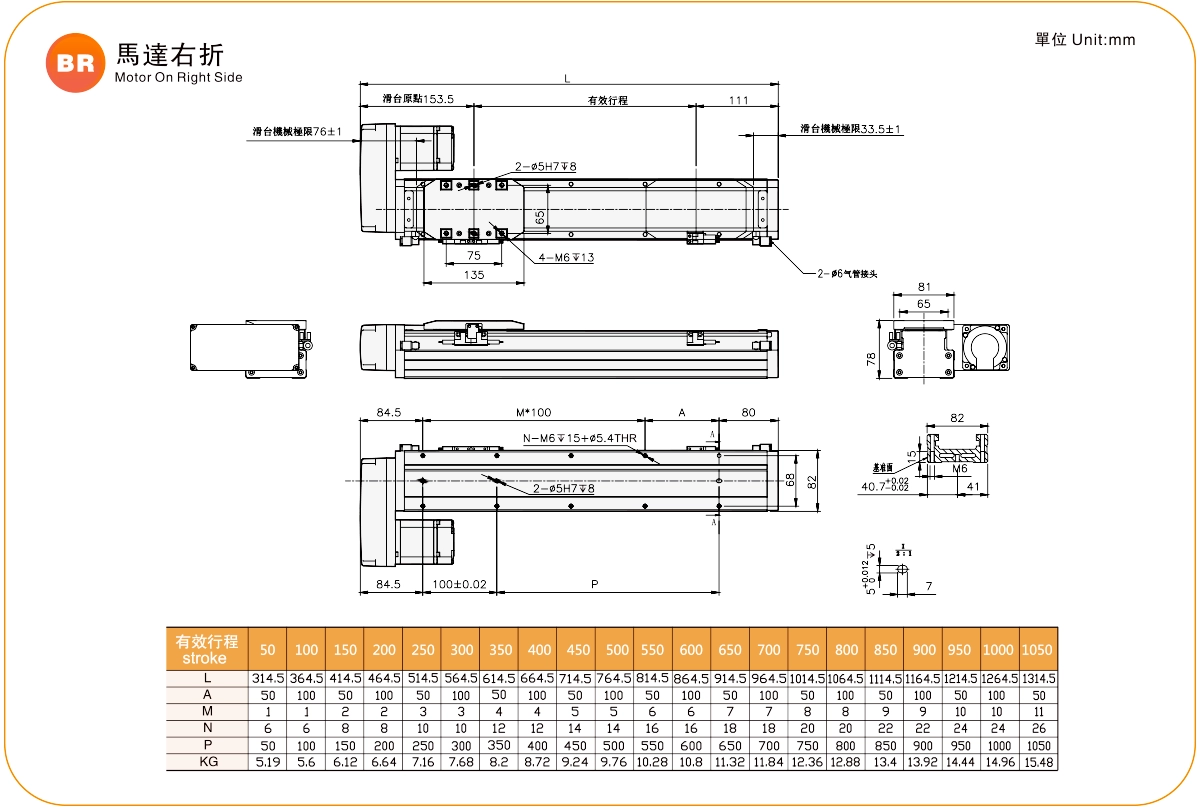

Aktueller Standort：Zuhause > Produkt > Standard-Kugelumlaufspindelantrieb > GRC-Serie > GRC8 > Motor rechte Seite

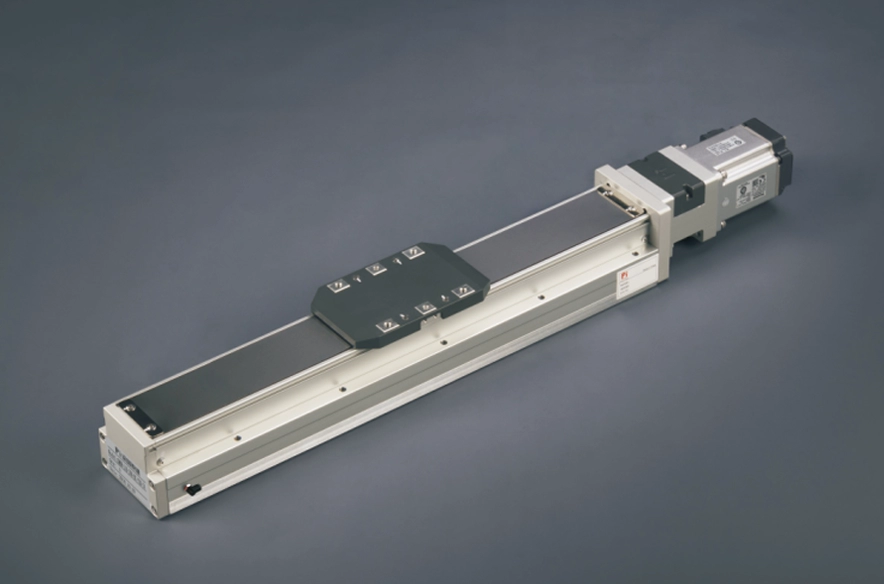

Leicht und langlebig

Körperbreite: 82 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 50 kg

Vertikale Belastung: 15 kg

Maximale Geschwindigkeit: 1000 mm/s

Reisebereich: 50–1050 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

GRC8 - L10-100 -BC-M20B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1000
	Maximale Nutzlast	Horizontal (kg)	50	30	18
		Vertikal (kg)	15	8	5
	Nennschub (N)		683/1388	341/694	174/347
	Hubsteigung (mm) ※2		50–1050 mm/50 Teilung
Teile	AC-Servomotorleistung (W)		200/400
	Kugelumlaufspindel Ø (mm)		C7Ø16
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		10X14
	Home-Sensor	Draußen	EE-SX672(NPN)

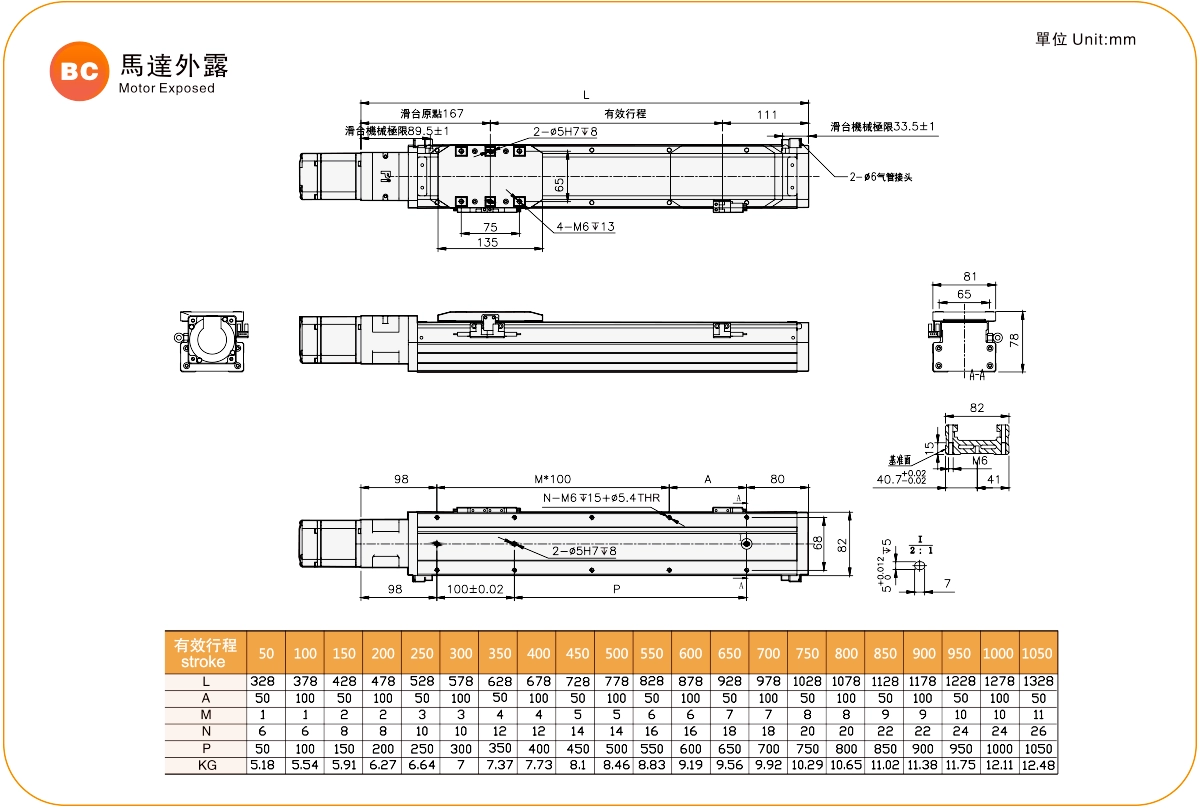

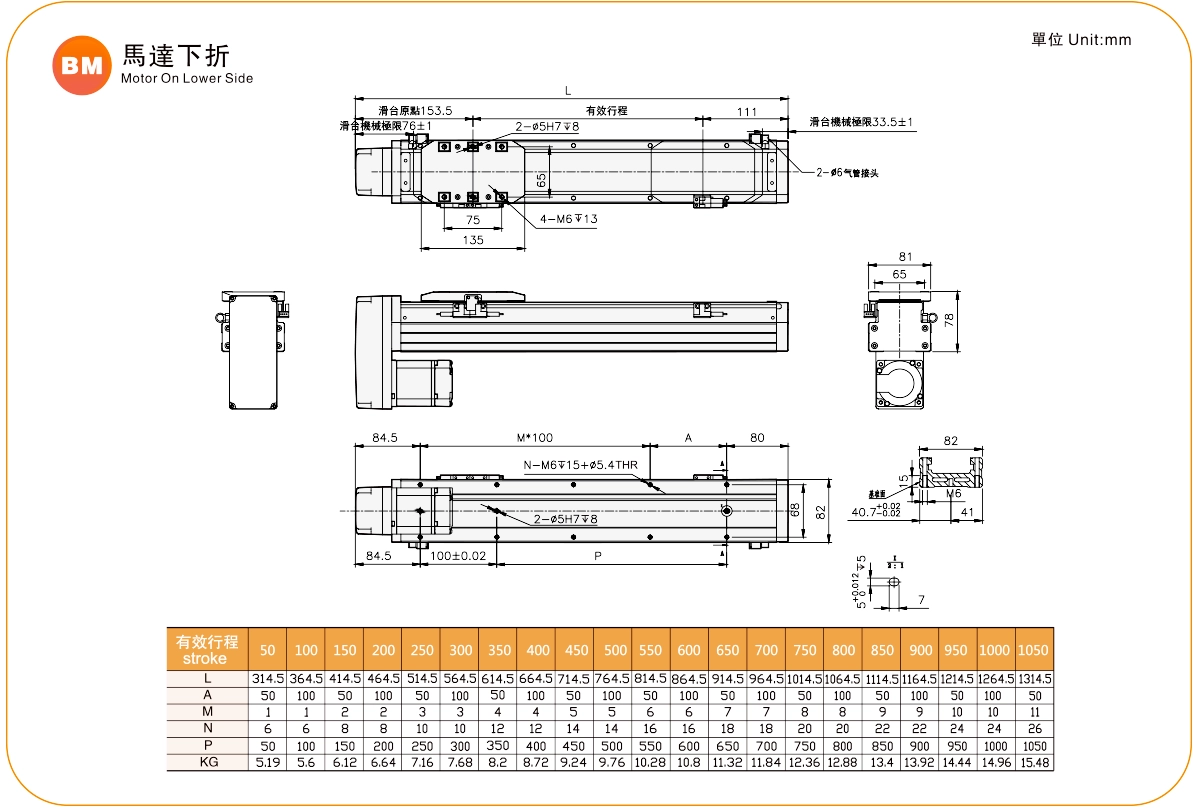

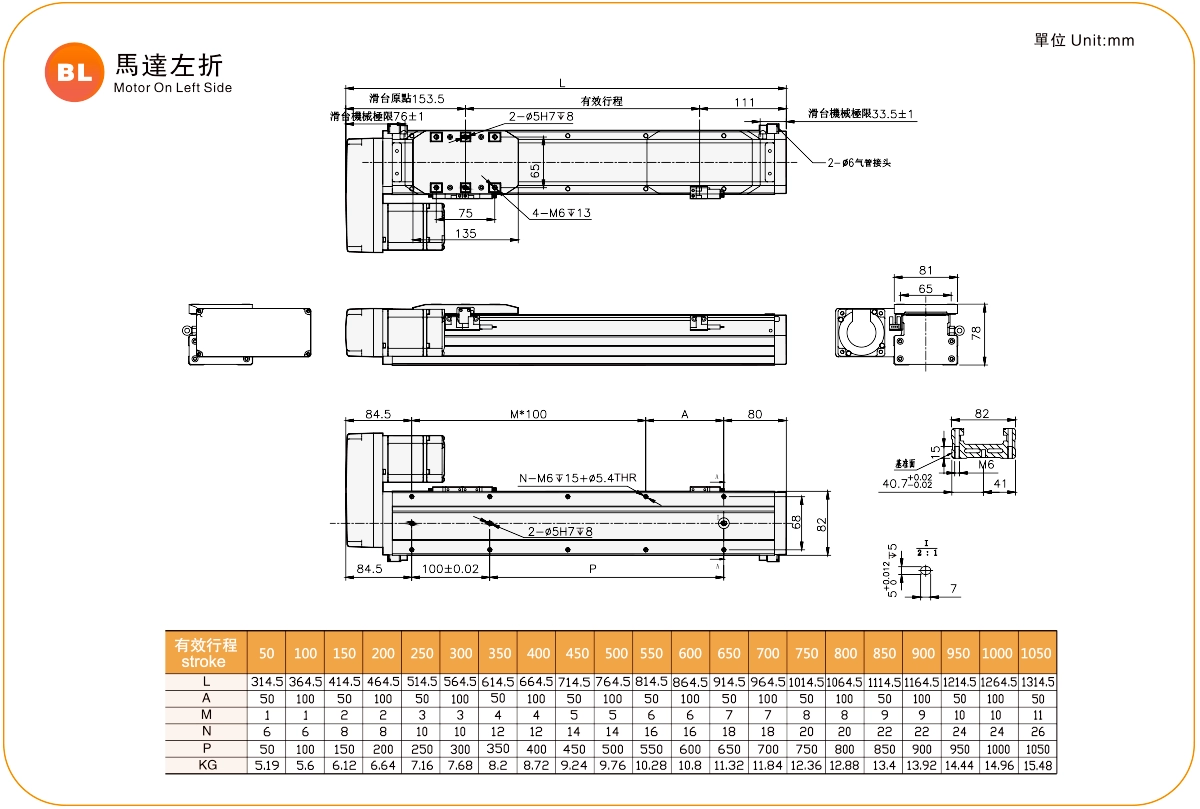

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	20kg	1560	153	237
	35kg	890	81	126
	50kg	550	53	82
Leitung10	10kg	1730	286	412
	20kg	839	136	196
	30kg	541	86	124
Leitung20	6kg	1213	403	493
	9kg	800	264	323
	18kg	592	194	238

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	20kg	214	153	1435
	35kg	113	81	845
	50kg	74	53	506
Leitung10	10kg	370	286	1400
	20kg	176	136	800
	30kg	112	86	495
Leitung20	6kg	444	403	760
	9kg	292	264	277
	18kg	214	194	544

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	10kg	331	331
	15kg	220	220
	-	-	-
Leitung10	5kg	589	589
	8kg	368	368
	-	-	-
Leitung20	3kg	935	935
	-	-	-
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	318
Abgeordneter	318
HERR	626

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
