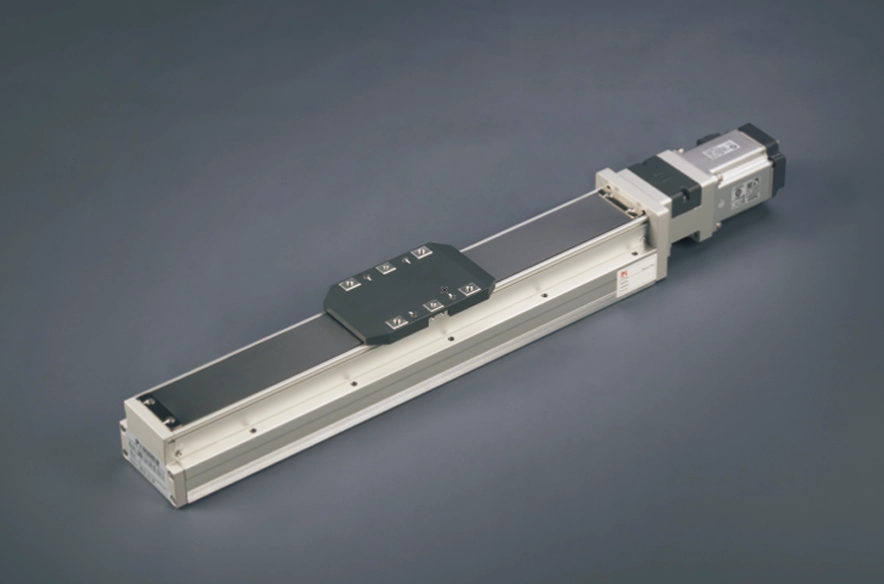

Leicht und langlebig

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 25 kg

Vertikale Belastung: 8 kg

Maximale Geschwindigkeit: 500 mm/s

Reisebereich: 50–800 mm

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

Wenn der Hub mehr als 600 mm beträgt, kommt es zu einem Schlag der Kugelumlaufspindel.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

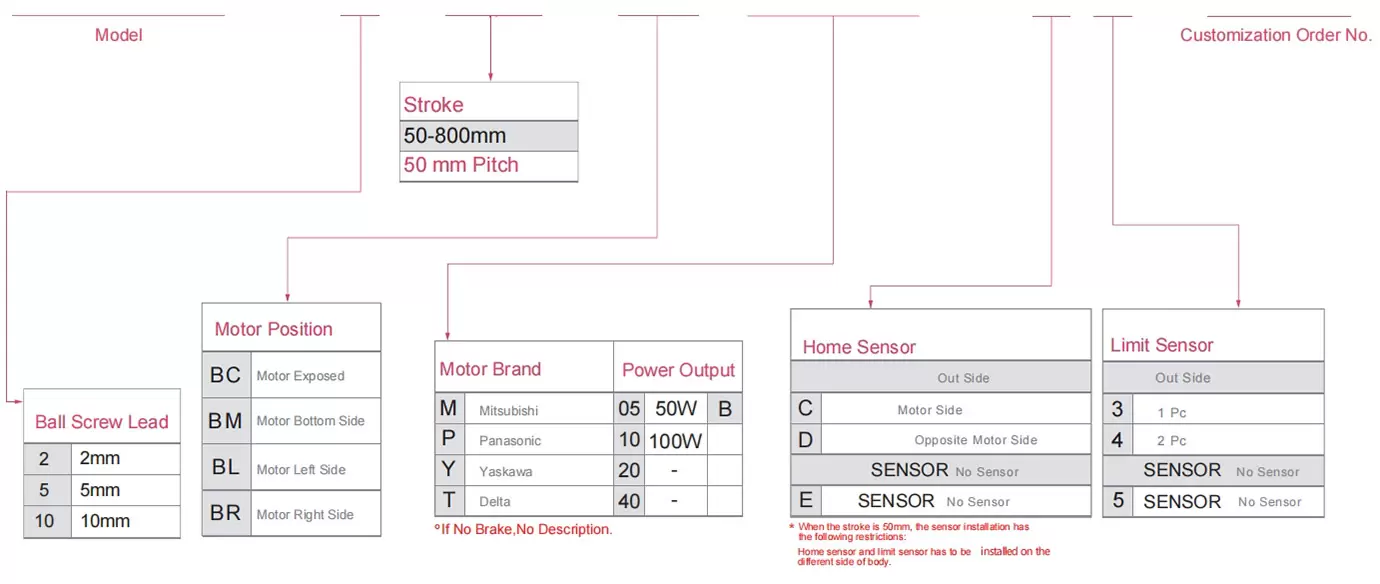

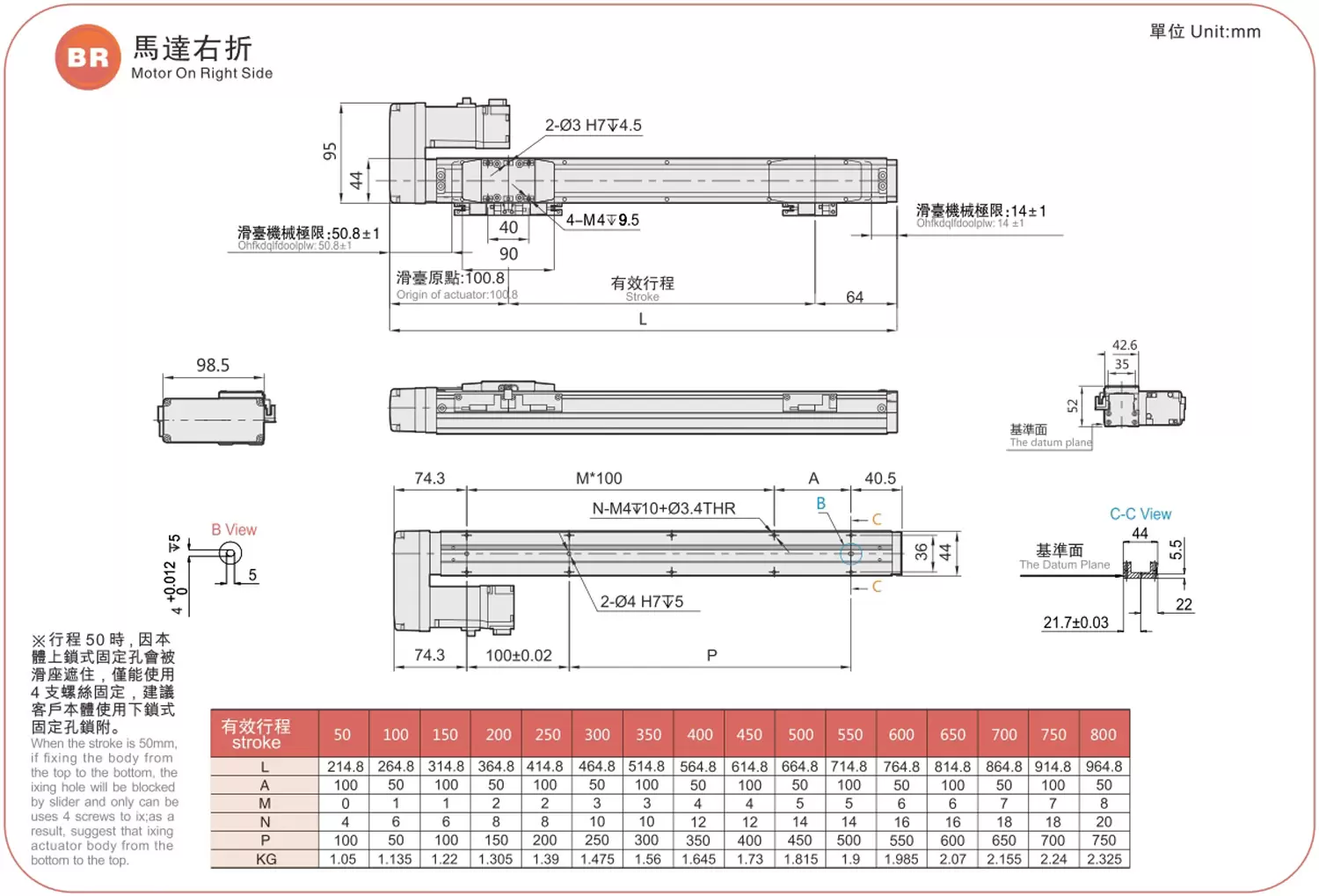

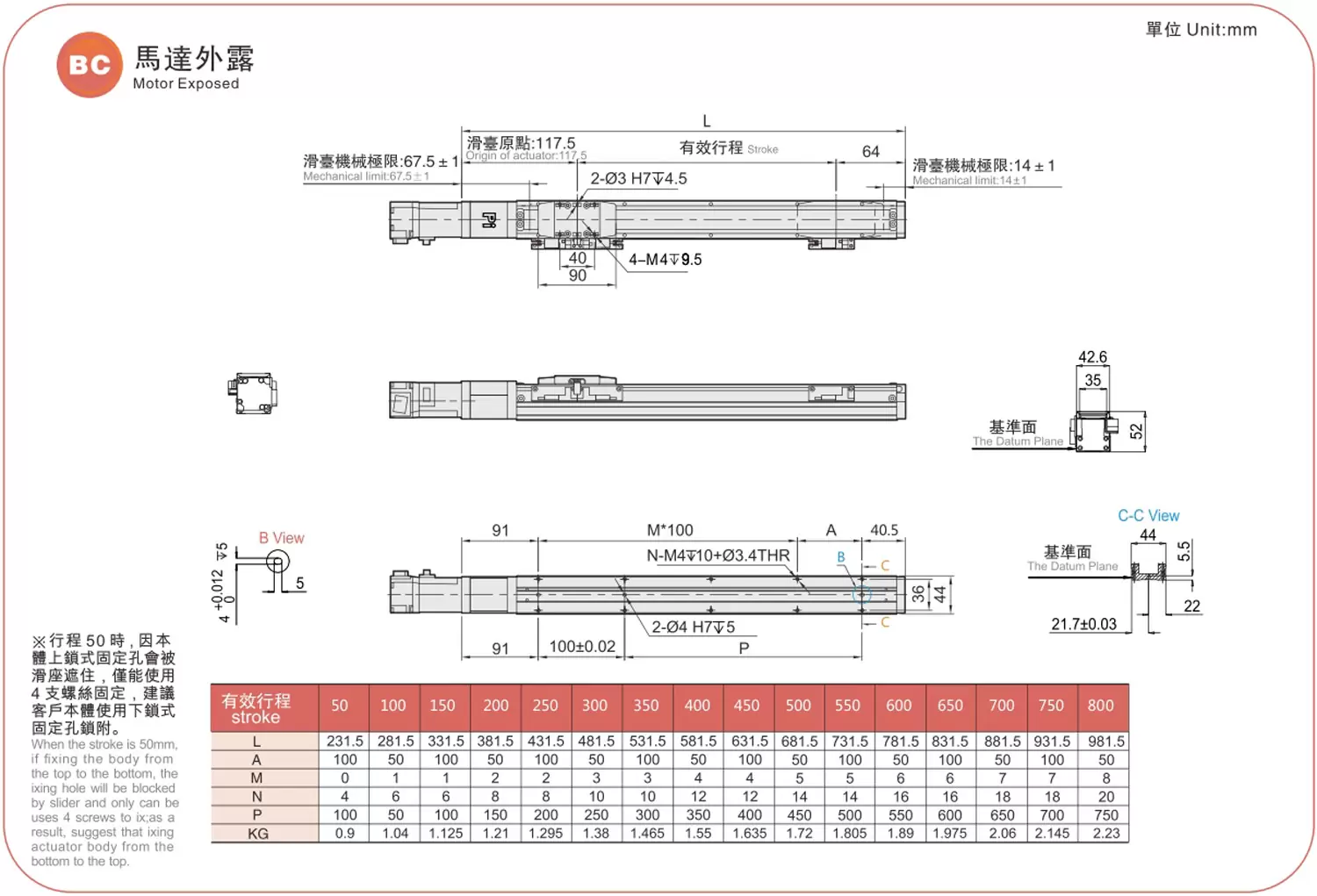

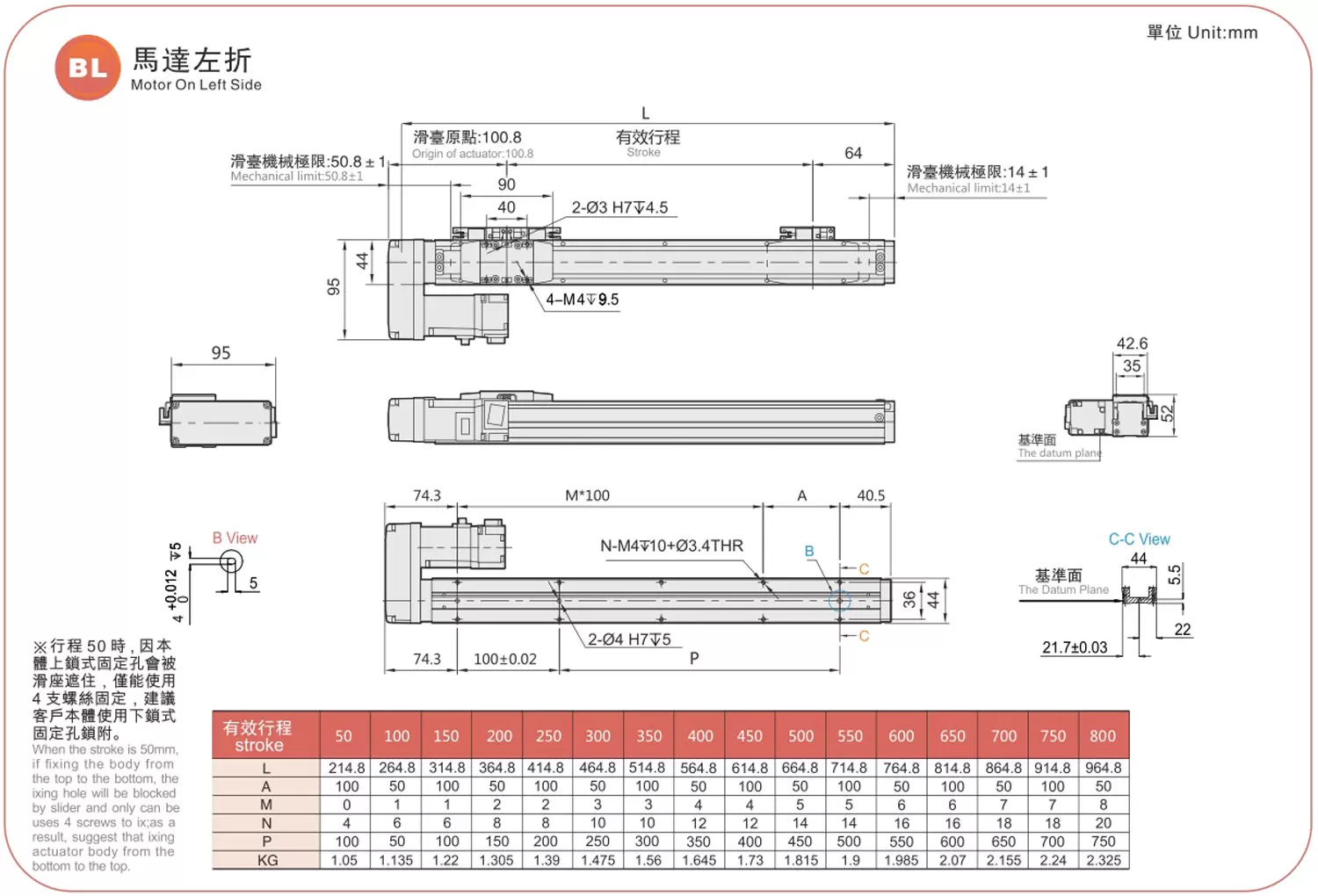

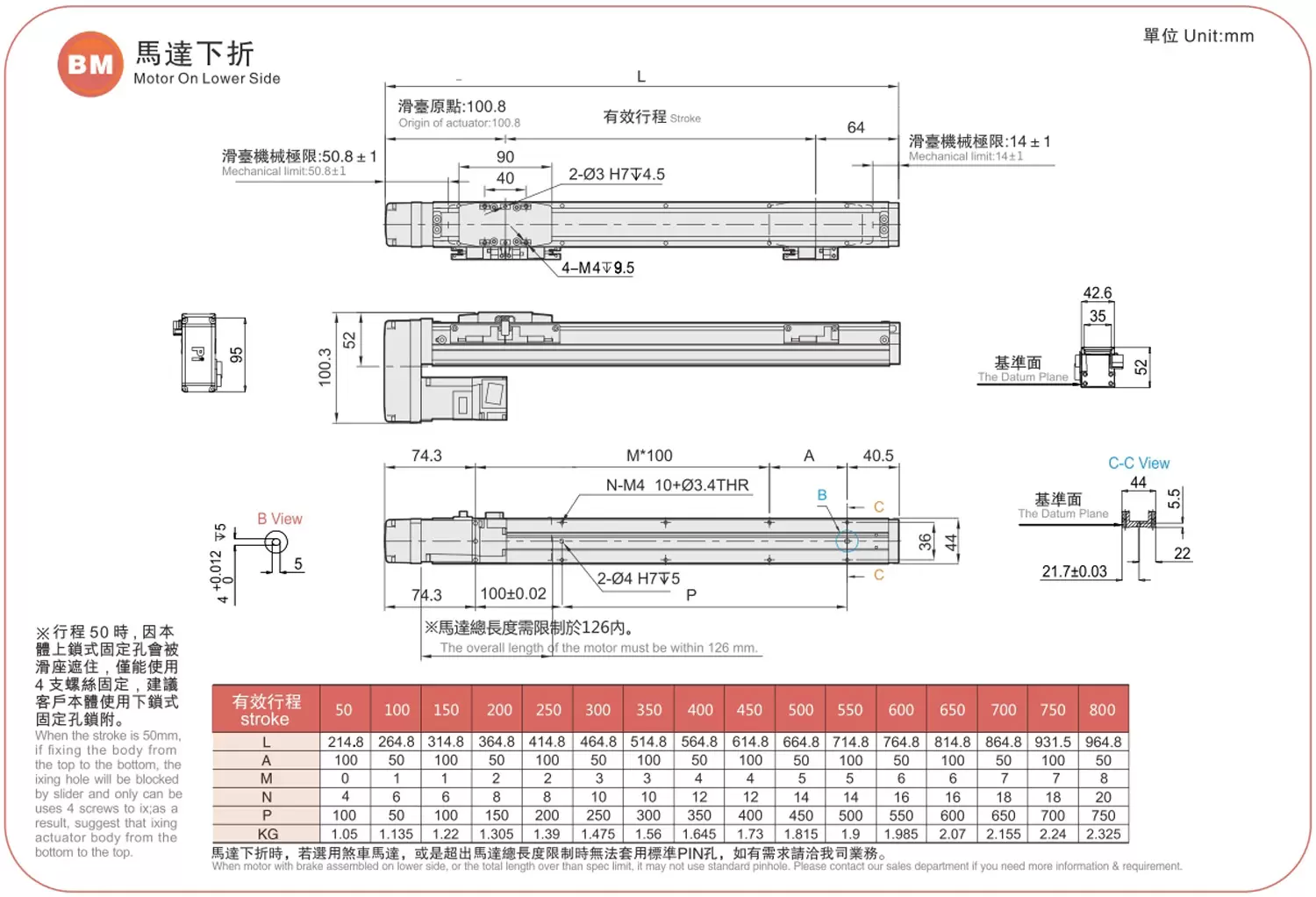

GRH4 - L2 -100- BC- M05B - C4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Steigung (mm)		2	5	10
	Maximale Geschwindigkeit (mm/s)		100	250	500
	Maximale Nutzlast	Horizontal (kg)	25	20	12
		Vertikal (kg)	8	5/8	2/3,5
	Nennschub (N)		424	141	71
	Hubsteigung (mm)		50–800 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		50/100W
	Kugelumlaufspindel Ø (mm)		C7Ø10
	Kupplung (mm)		7X8
	Home-Sensor	Draußen	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Wenn der Hub mehr als 600 mm beträgt, kommt es zu einem Schlag der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung2	12kg	1000	55	80
	18kg	750	35	50
	25kg	500	23	32
Leitung5	10kg	550	53	70
	15kg	350	32	45
	20kg	250	22	31
Leitung10	8kg	305	59	75
	10kg	240	45	57
	12kg	195	37	47

(Einheit: mm)

Wandinstallation		A	B	C
Leitung2	12kg	80	55	1000
	18kg	50	35	750
	25kg	32	23	500
Leitung5	10kg	72	52	550
	15kg	45	32	345
	20kg	31	22	250
Leitung10	8kg	75	59	300
	10kg	58	45	240
	12kg	47	37	190

(Einheit: mm)

Vertikale Installation		A	C
Leitung2	4kg	200	200
	8kg	100	100
	-	-	-
Leitung5	4kg	150	150
	8kg	75	75
	-	-	-
Leitung10	2kg	260	260
	3,5 kg	150	150
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	79
Abgeordneter	79
HERR	116

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

Kugelumlaufspindelantrieb mit langem Hub

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
