Leichtgewicht und lange Lebensdauer

Gehäusebreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Last: 150 kg

Vertikale Last: 55 kg

Höchstgeschwindigkeit: 250 mm/s

Verstellbereich: 800–2600 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

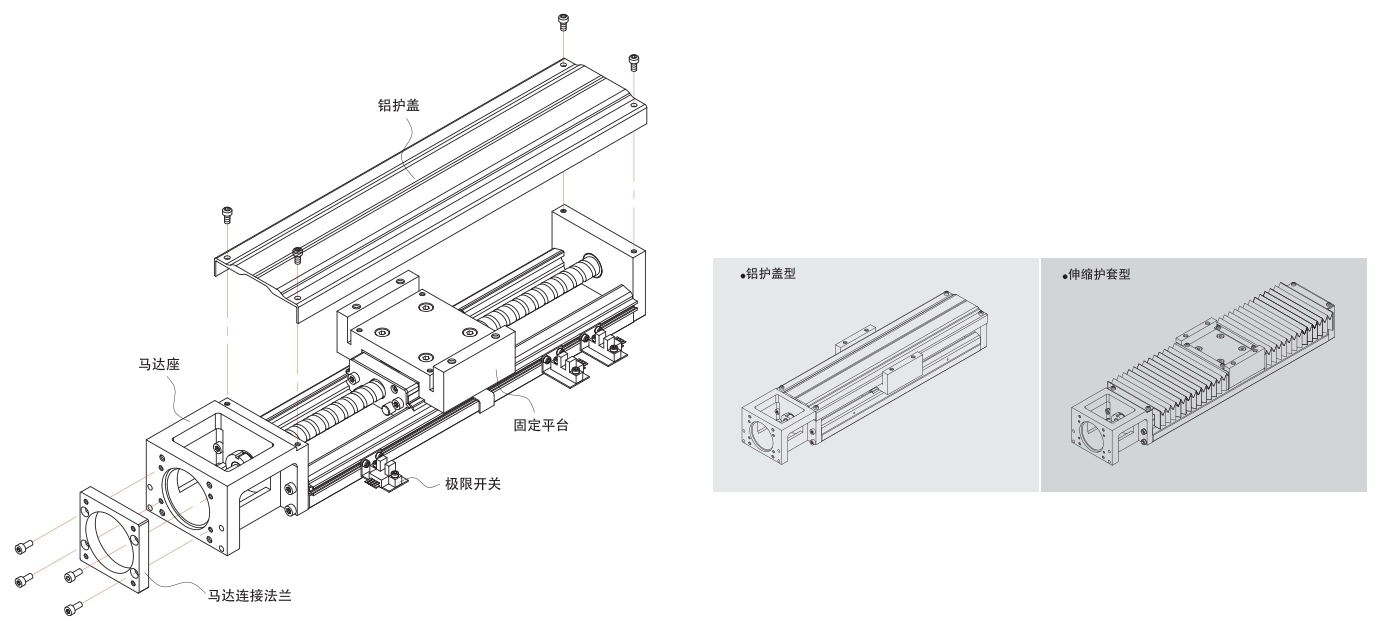

Optionales Zubehör

Aluminiumabdeckung und Teleskophülse: Verhindern das Eindringen von Fremdkörpern und Verunreinigungen in KKS-Industrieroboter und beeinträchtigen deren Lebensdauer, Genauigkeit und Laufruhe.
Motoranschlussflansch: Ermöglicht die Befestigung verschiedener Motortypen an KKS-Industrierobotern.
Endschalter: Gewährleistet die Sicherheit bei der Positionierung des Schlittens, dem Startvorgang und verhindert ein Überschreiten des Verfahrwegs.

Optionales Zubehör

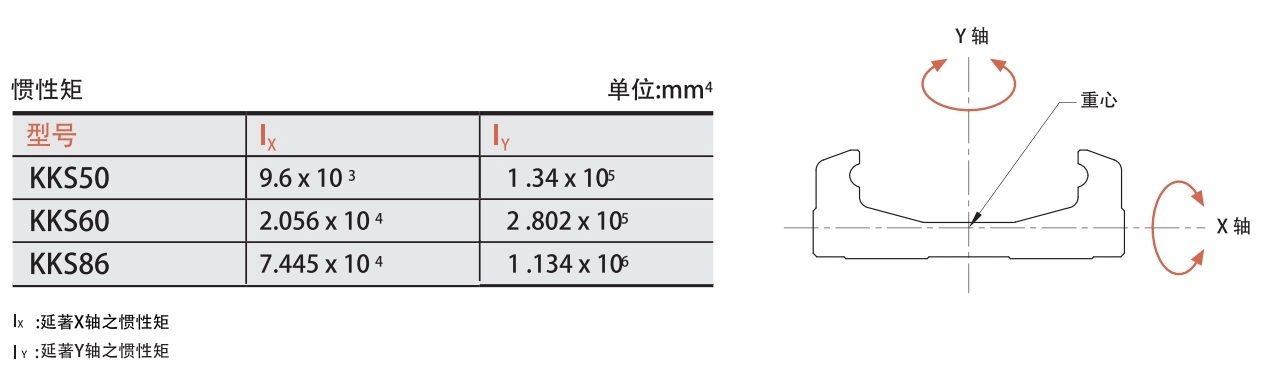

Die Gleiskonfiguration weist einen U-förmigen Querschnitt auf und wurde mithilfe von Finite-Elemente-Analyse-Software so konstruiert, dass ein Gleichgewicht zwischen Volumen und Steifigkeit erreicht wird, wodurch das Gleis hochsteif, kompakt und leicht ist.

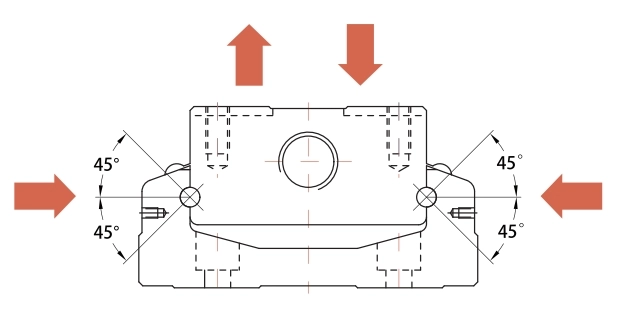

Vierfach gleichmäßige Belastung

Das Rückführungssystem zwischen Schiene und Gleitstück verwendet eine zweireihige Goethe-Zahnung für die Kontaktfläche zwischen Kugel und Kugelnut mit einem charakteristischen Kontaktwinkel von 45 Grad. Diese Konstruktion ermöglicht es dem KKS-Industrieroboter, gleichmäßige Belastungen in alle Richtungen aufzunehmen.

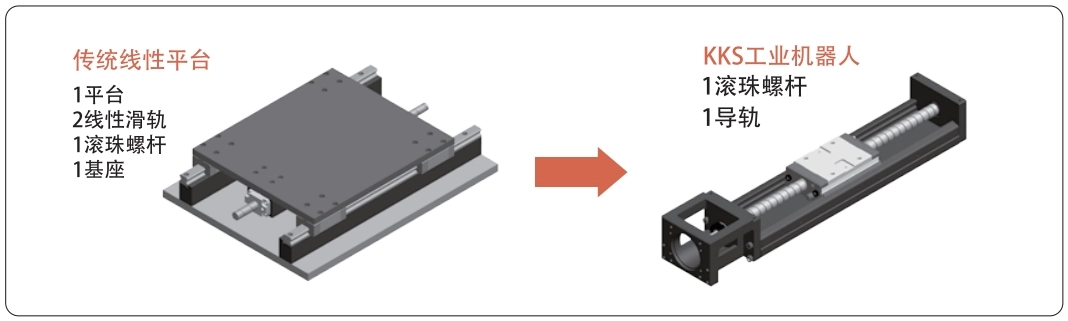

Modularisierung

Die Industrieroboter von KKS integrieren dank ihres modularen Designs Kugelgewindetriebe und Linearführungen. Dadurch werden die Nachteile herkömmlicher Antriebsplattformen wie die Auswahl, Installation und Kalibrierung von Führungs- und Antriebskomponenten, das große Volumen und der Platzbedarf vermieden.
KKS-Industrieroboter bieten daher Vorteile wie schnelle Auswahl und Installation, kompakte Bauweise und hohe Steifigkeit, wodurch der Platz- und Zeitaufwand für Kunden deutlich reduziert wird.

Bestellmethode

KKS 60 10 P E - 400 E A 2 E - FO C SO M

Lastspezifikation

Modell		Kugelgewindetrieb				Lineare Führungsschiene

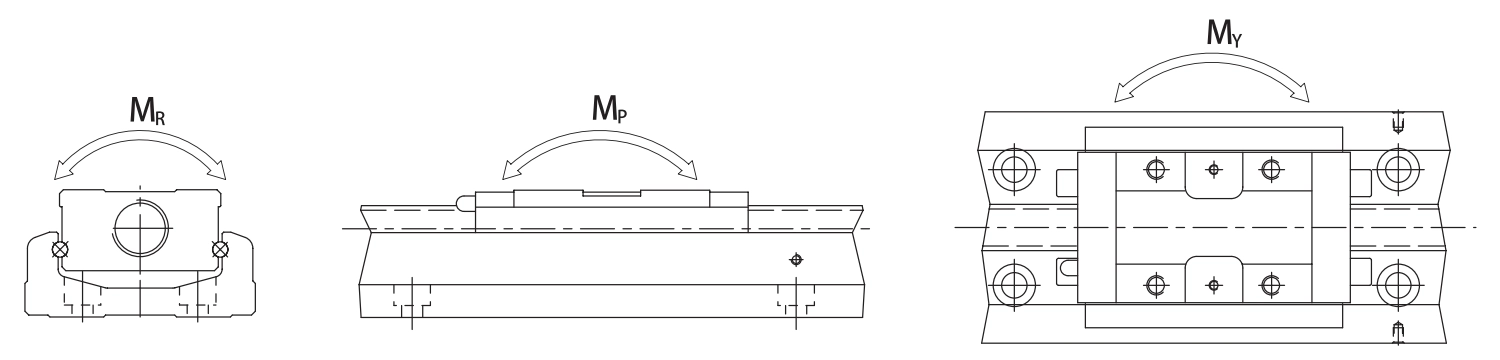

		Nennaußendurchmesser (mm)	Gewindesteigung (mm)	Dynamische Nennlast (N)	Statische Grundlast (N)	Dynamische Nennlast (N)		Statische Grundlast (N)		Zulässiges statisches Moment
				Dynamische Nennlast (N)	Statische Grundlast (N)	Dynamische Nennlast (N)		Statische Grundlast (N)		Steigung MP (Nm)				Schwingung MY(Nm)				Roll-MR (Nm)
						A	S	A	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	Präzisionsklasse	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	Allgemeines Niveau	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	Präzisionsklasse	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	Allgemeines Niveau	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	Präzisionsklasse	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	Allgemeines Niveau	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Präzisionsklasse	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Allgemeines Niveau	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	Präzisionsklasse	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	Allgemeines Niveau	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Präzisionsklasse	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Allgemeines Niveau	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

Spezifikationsindex für elektrische Stellantriebe

Modell	Streckenlänge	Reproduzierbarkeit der Lokalisierung		Positioniergenauigkeit		Parallelität beim Gehen		Maximales Anlaufdrehmoment (N-cm)
Modell	Streckenlänge	Präzisionsklasse	Allgemeines Niveau	Präzisionsklasse	Allgemeines Niveau	Präzisionsklasse	Allgemeines Niveau	Präzisionsklasse	Allgemeines Niveau
KKS50	150	±0,003	±0,01	0,02	-	0,01	-	4	2
	200
	250
	300
KKS60	150	±0,003	±0,01	0,02	-	0,01	-	15	7
	200
	300
	400
	500	±0,003	±0,01	0,025	-	0,015	-	15	7
	600	±0,003	±0,01	0,025	-	0,015	-	15	7
KKS86	340	±0,003	±0,01	0,025	-	0,015	-	15	10
	440
	540
	640
	740	±0,003	±0,01	0,03	-	0,02	-	17	10
	940	±0,003	±0,01	0,04	-	0,03	-	25	10

Modell	Kugelgewindesteigung (mm)	Gleislänge L2 (mm)	Geschwindigkeit (mm/Sek.)
Modell	Kugelgewindesteigung (mm)	Gleislänge L2 (mm)	Präzisionsklasse	Allgemeines Niveau
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

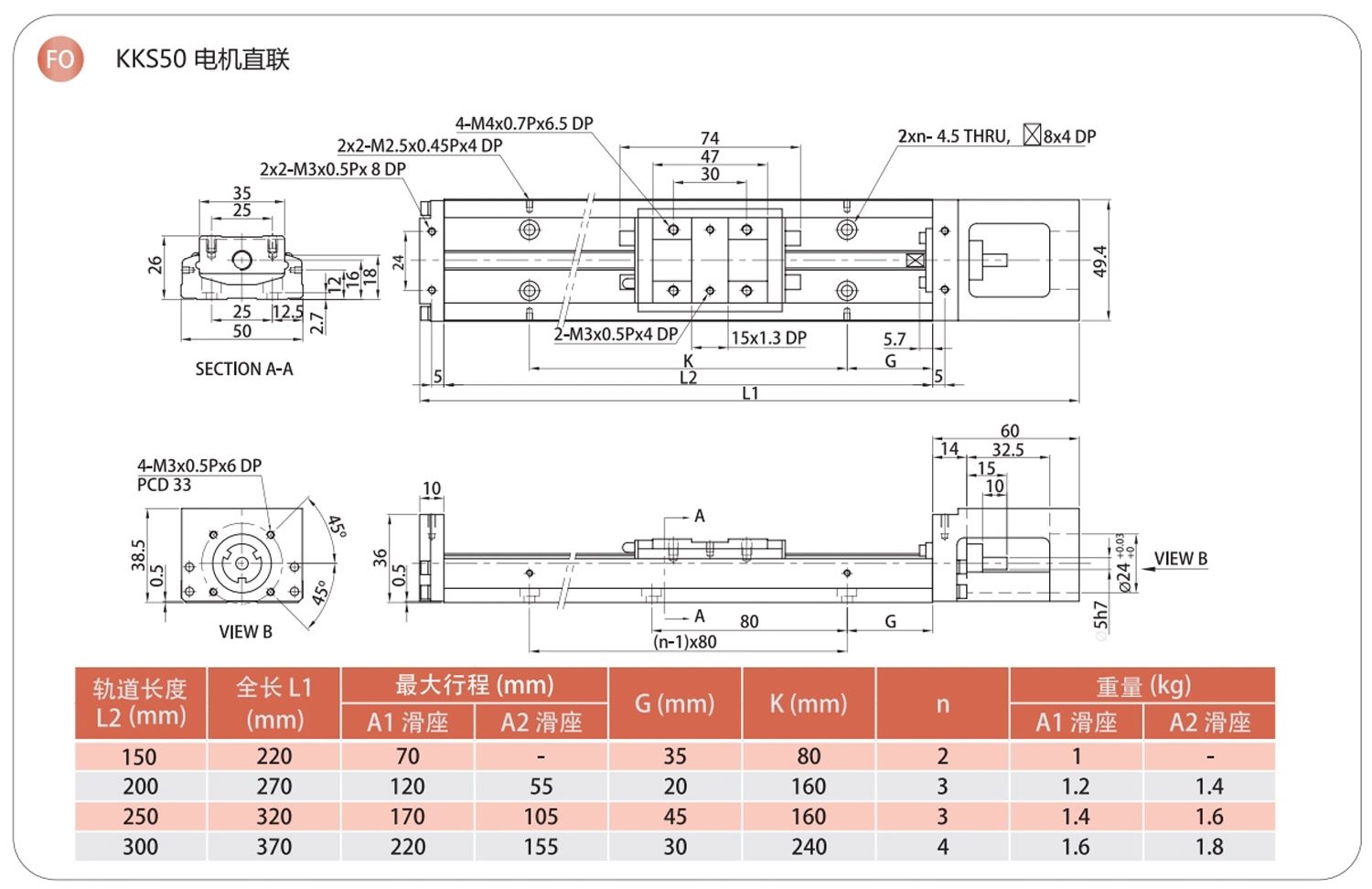

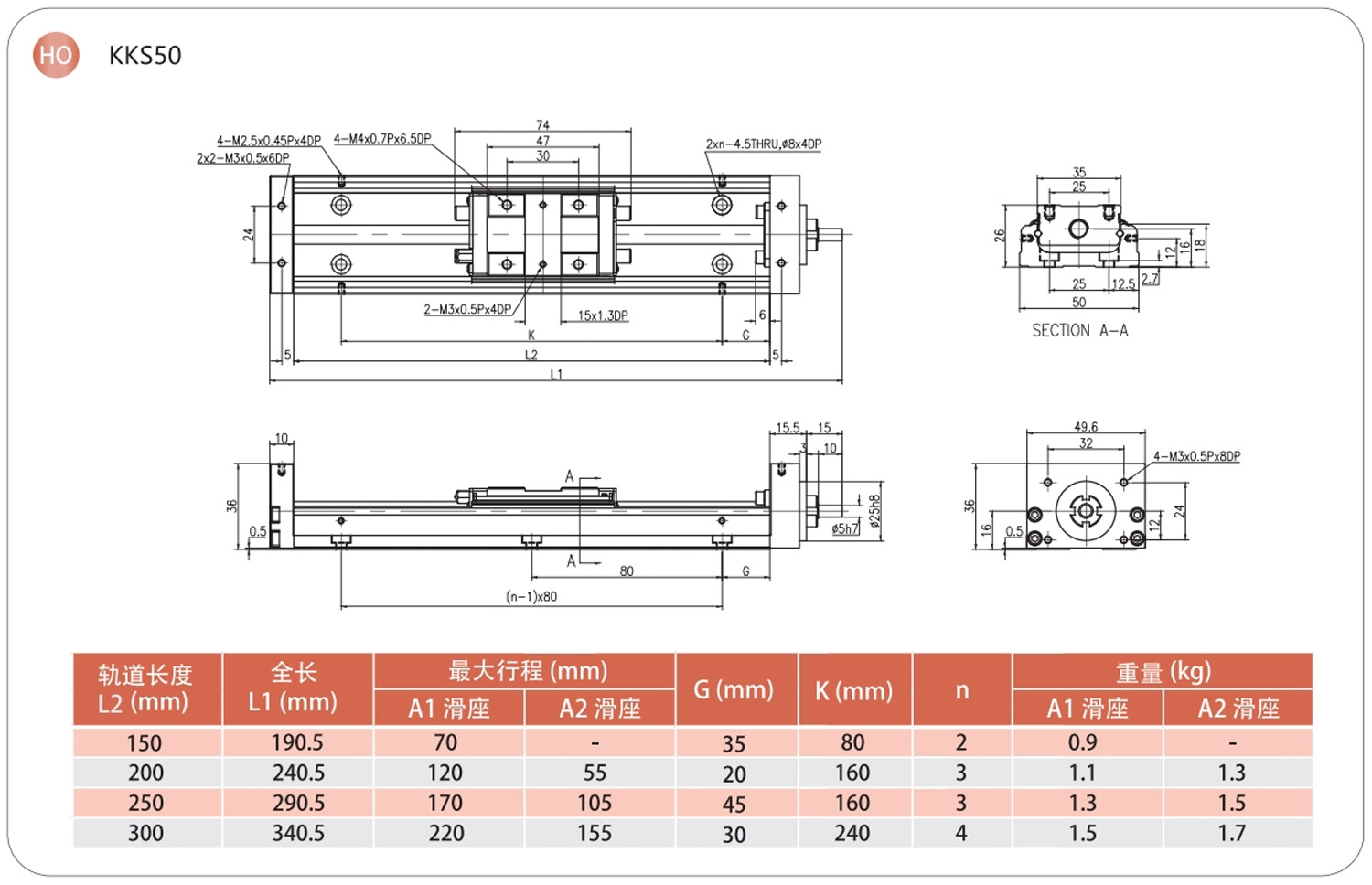

FO-BC/HO-BC
