Leicht und langlebig

Körperbreite: 170 mm

Wiederholgenauigkeit: ±0,08 mm

Horizontale Belastung: 75 kg

Vertikale Belastung: 50 kg

Maximale Geschwindigkeit: 1833,29 mm/s

Reisebereich: 7000 mm

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

PDF

3D-Download

Cadenas3 Ddownload

Zahnstangenantrieb

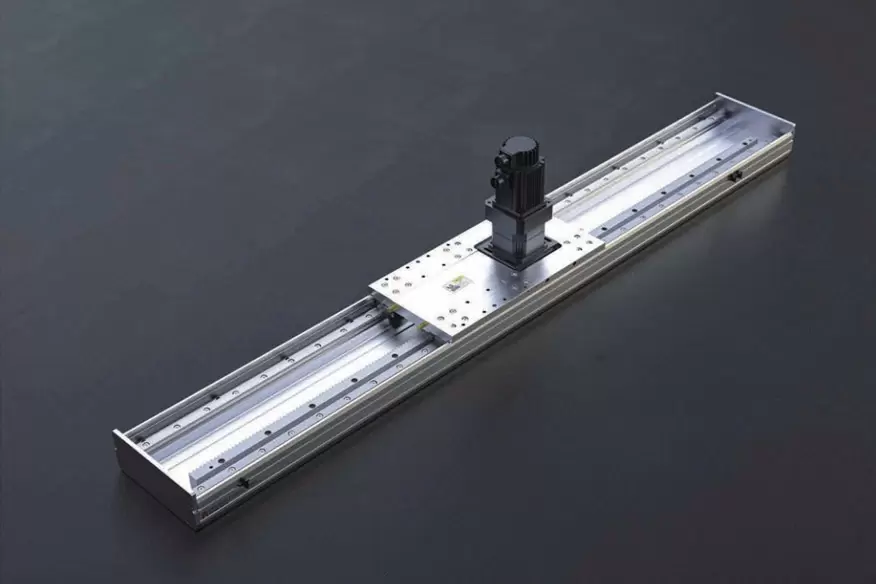

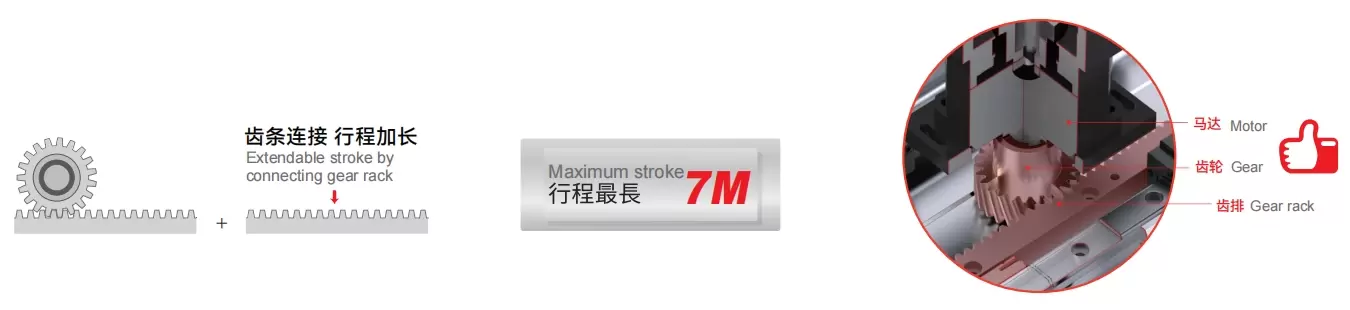

Aufgrund der Verwendung eines Zahnradantriebs gibt es bei langen Verfahrwegen keinen Schraubenantrieb und das Problem des Schraubenaufwickelns tritt nicht auf. Die Übertragungsstruktur wird linear von der Zahnstange angetrieben.

Komplette Styles – viele Vorteile

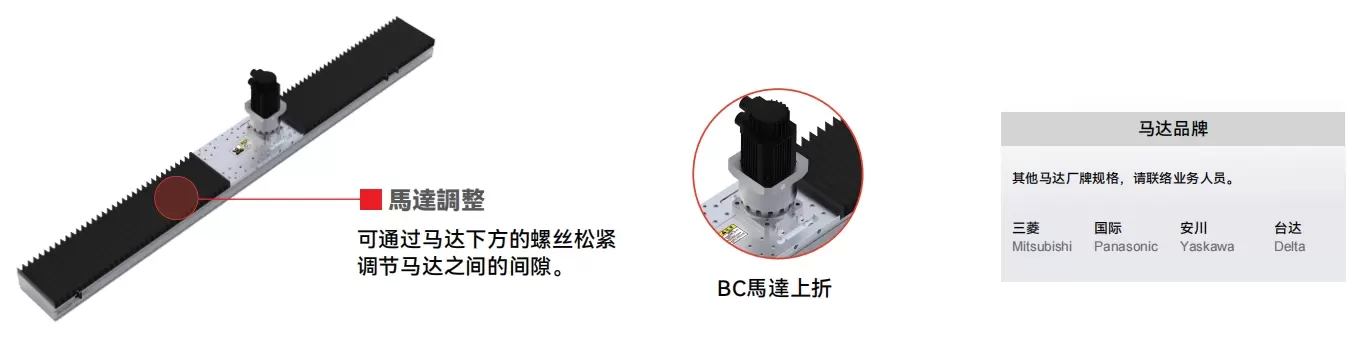

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen. Der maximale Hub innerhalb des Schiebetisches kann 1500 mm erreichen. Die Einbaulage des Mehrrichtungsmotors ist wählbar, wodurch die Maschinenkonstruktion flexibler gestaltet werden kann. Kann mit Servomotoren verschiedener Marken kombiniert werden.

Externes Öleinspritzdesign – einfache Wartung

Alle Serien können von außen geölt werden, ohne dass der Deckel abgenommen werden muss. Das selbstschmierende Ölspeichersystem kann mit geeigneten Untersetzungsverhältnissen ausgestattet werden und je nach Belastung und Geschwindigkeit angepasst werden.

Bestellmethode

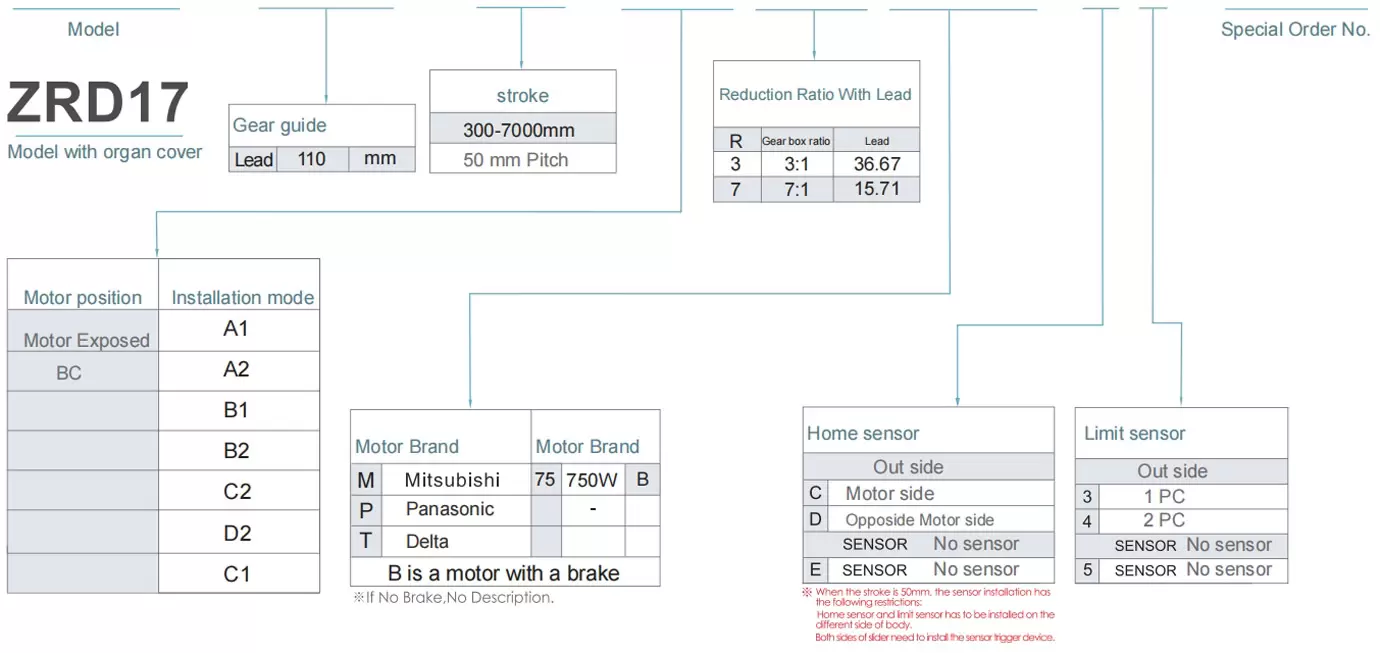

ZRH17 - L 110 - 300 - A1 - R7 - P75 - C4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,08
	Steigung (mm)		36,67	15.71
	Untersetzungsverhältnis		3	7
	Maximale Geschwindigkeit (mm/s) ※1		1833.29	785,70
	Maximale Nutzlast	Horizontal (kg)	40	75
		Vertikal (kg)	20	50
	Nennschub (N)		347	812
	Hubsteigung (mm) ※2		300–7000 mm/50 Teilung
Teile	AC-Servomotorleistung (W)		750W
	Zahnstangenmodul (m)		1.5
	Der Motor ist auf Drehzahl (U/min) ausgelegt.		3000
	Home-Sensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※Der Beschleunigungs- und Verzögerungswert ist auf 0,4 Sekunden eingestellt

※Die Produktgeschwindigkeit ist eine gerundete Ganzzahl.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Getriebeübersetzung 1:3 (1,75 m/s)	40kg	11000	577	663
Getriebeübersetzung 1:3 (1,75 m/s)	75kg	656	263	325
Getriebeübersetzung 1:7 (0,75 m/s)	40kg	1455	1156	1243
Getriebeübersetzung 1:7 (0,75 m/s)	75kg	1235	583	626

(Einheit: mm)

Wandinstallation		A	B	C
Getriebeübersetzung 1:3 (1,75 m/s)	40kg	1000	1000	1100
Getriebeübersetzung 1:3 (1,75 m/s)	75kg	490	550	550
Getriebeübersetzung 1:7 (0,75 m/s)	40kg	1400	1500	1600
Getriebeübersetzung 1:7 (0,75 m/s)	75kg	750	750	800

(Einheit: mm)

Vertikale Installation		A	C
Getriebeübersetzung 1:3 (1,75 m/s)	20kg	2000	2150
Getriebeübersetzung 1:3 (1,75 m/s)	50kg	800	880
Getriebeübersetzung 1:7 (0,75 m/s)	20kg	3400	3500
Getriebeübersetzung 1:7 (0,75 m/s)	50kg	1300	1450

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	3709
Abgeordneter	3709
HERR	4153

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Absteiger	Stirnradgröße (mm)			Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Absteiger	Modul	Anzahl der Zähne	Führen	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gangbank	ZRH17	750W	±0,08	170	3	1.5	22	36,67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1.5	22	15.71	75	50	785,70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZRH28	1500W	±0,08	280	7	3	25	35,71	160	50	1785.67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12.50	350	155	624,99

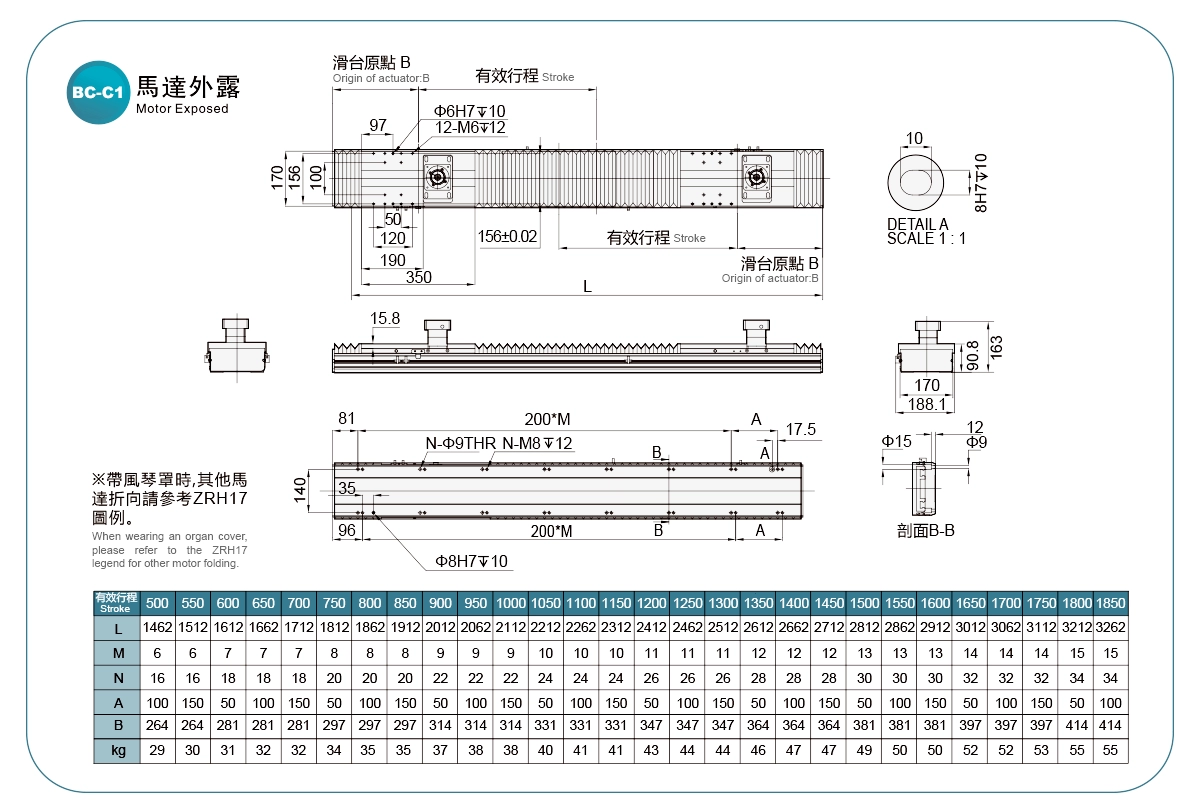

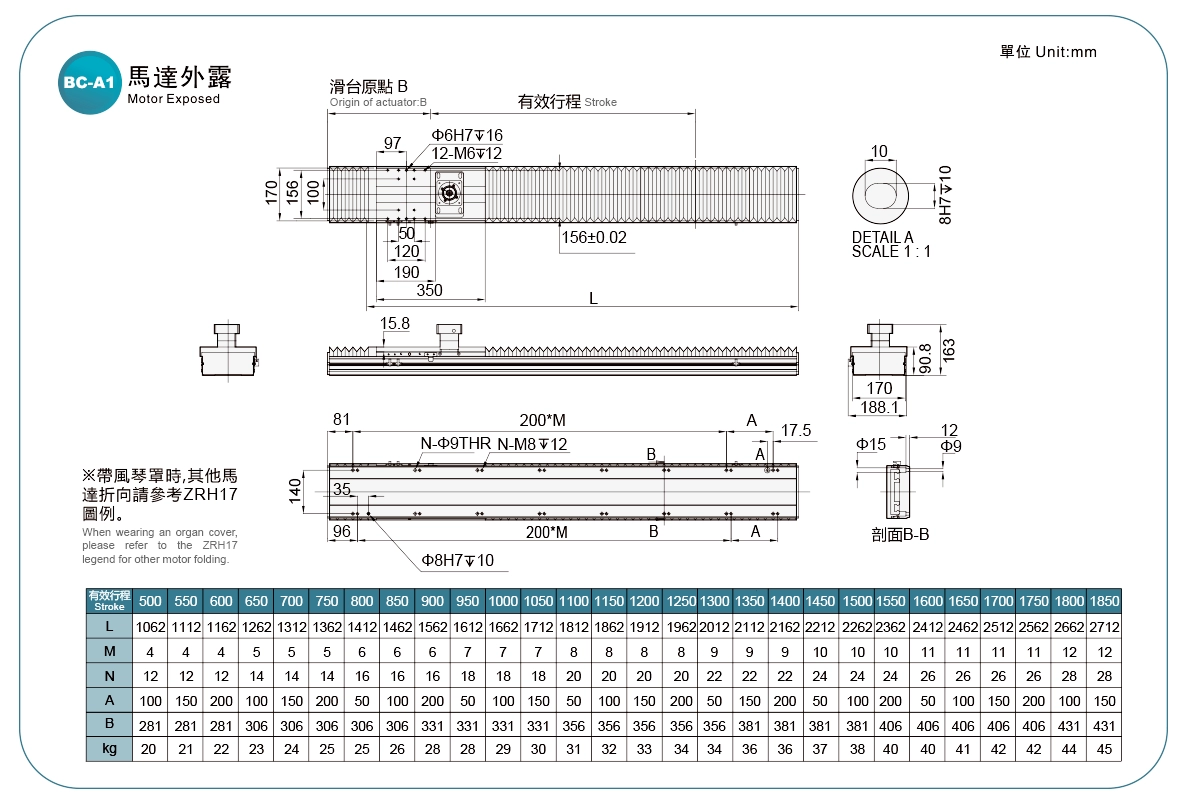

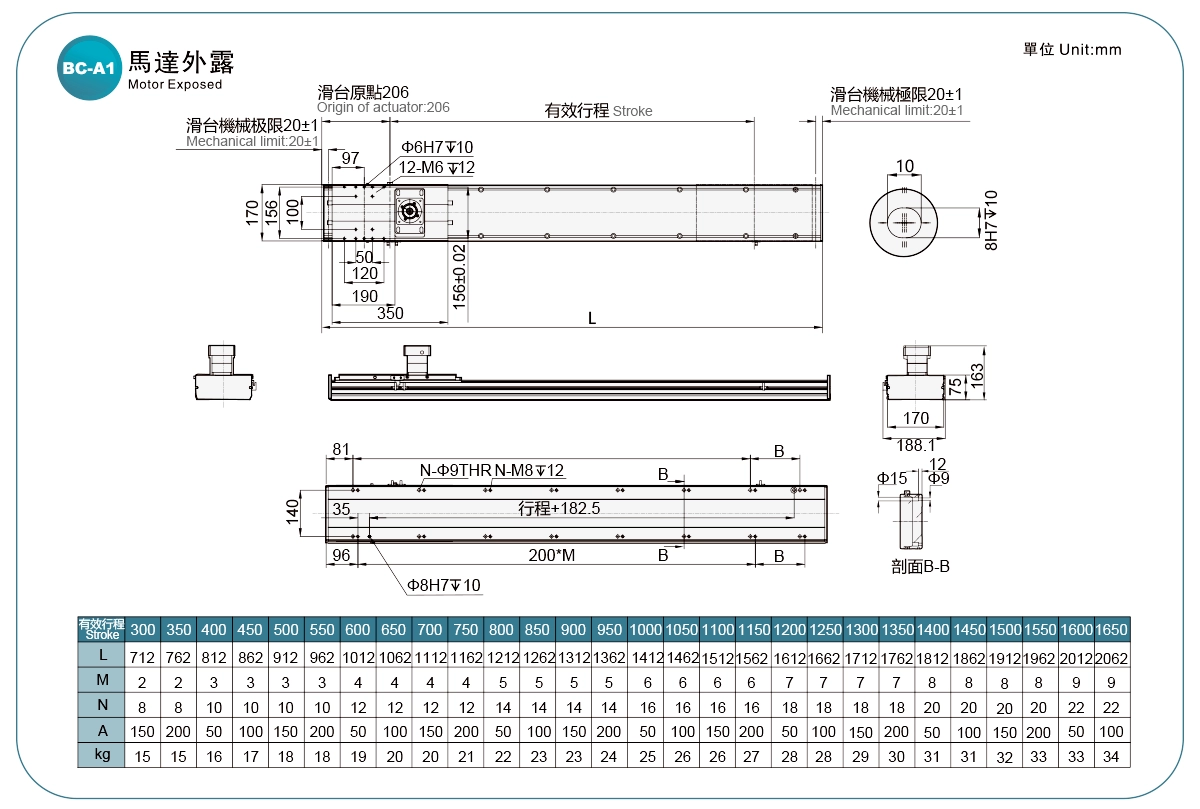

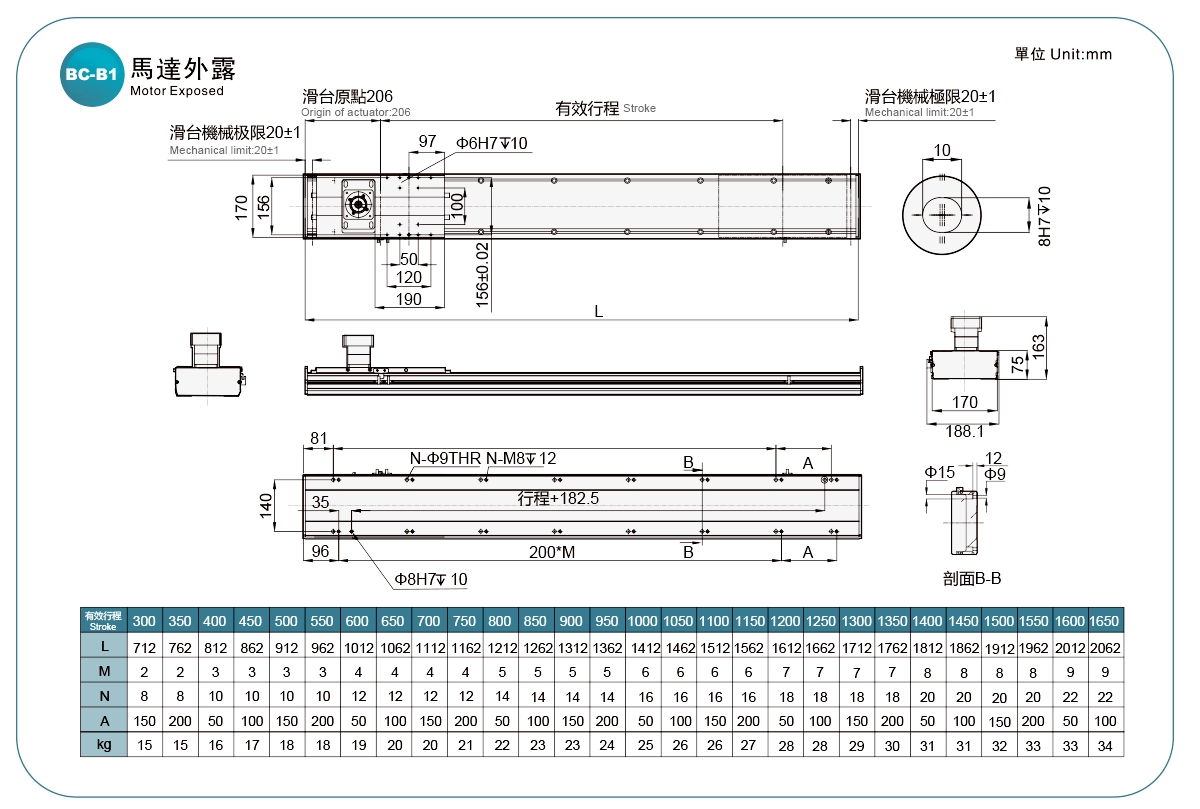

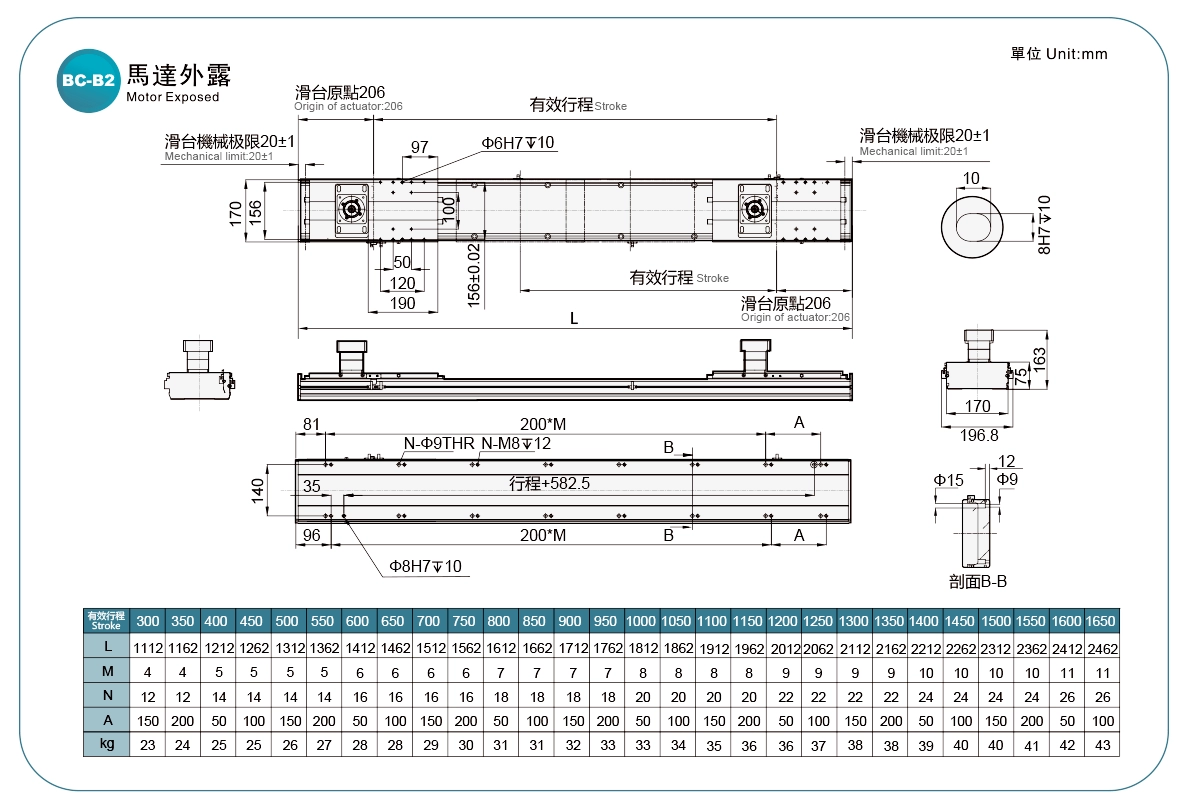

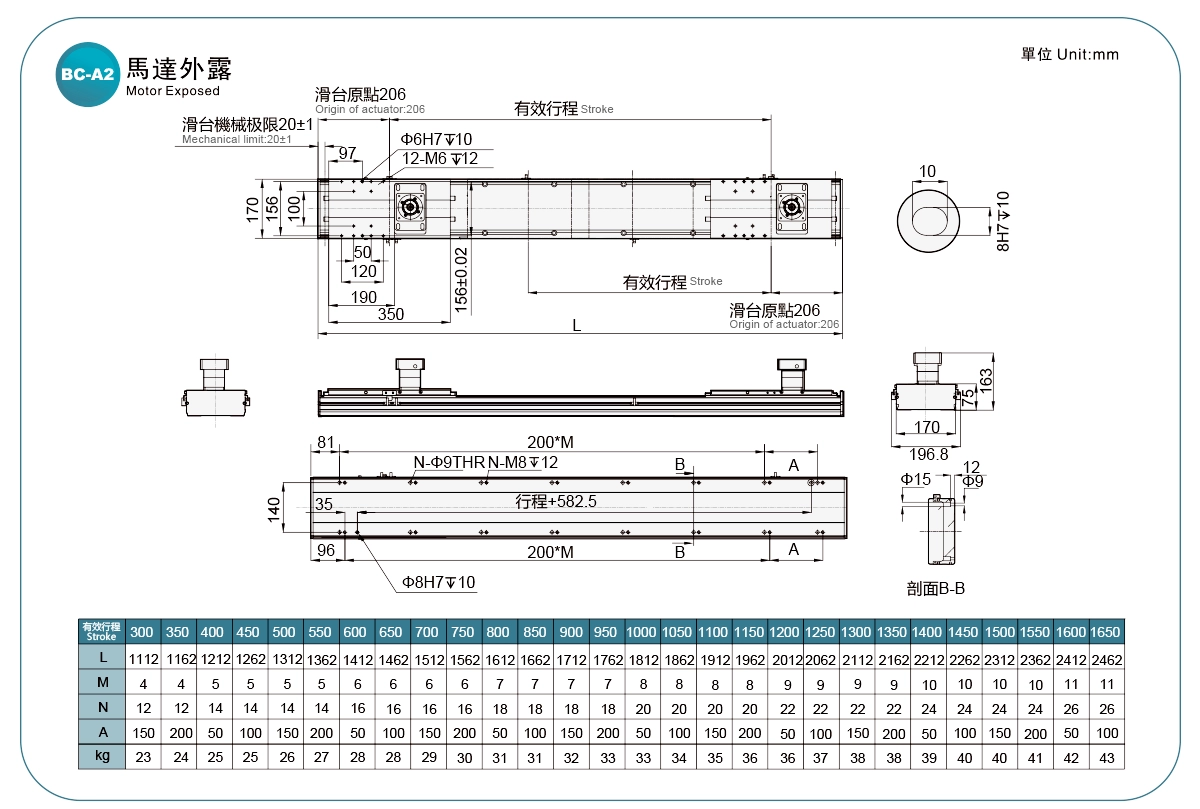

BC-A1 / BC-B1/BC-A2/BC-B2

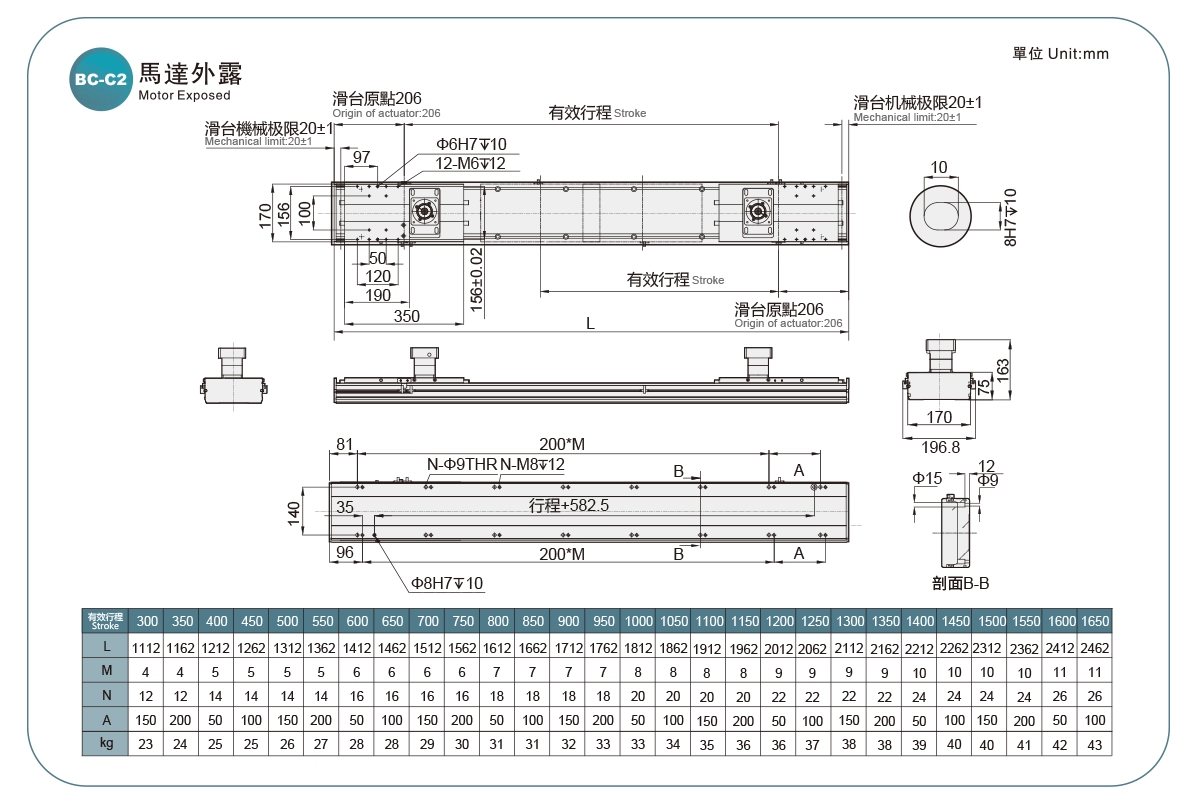

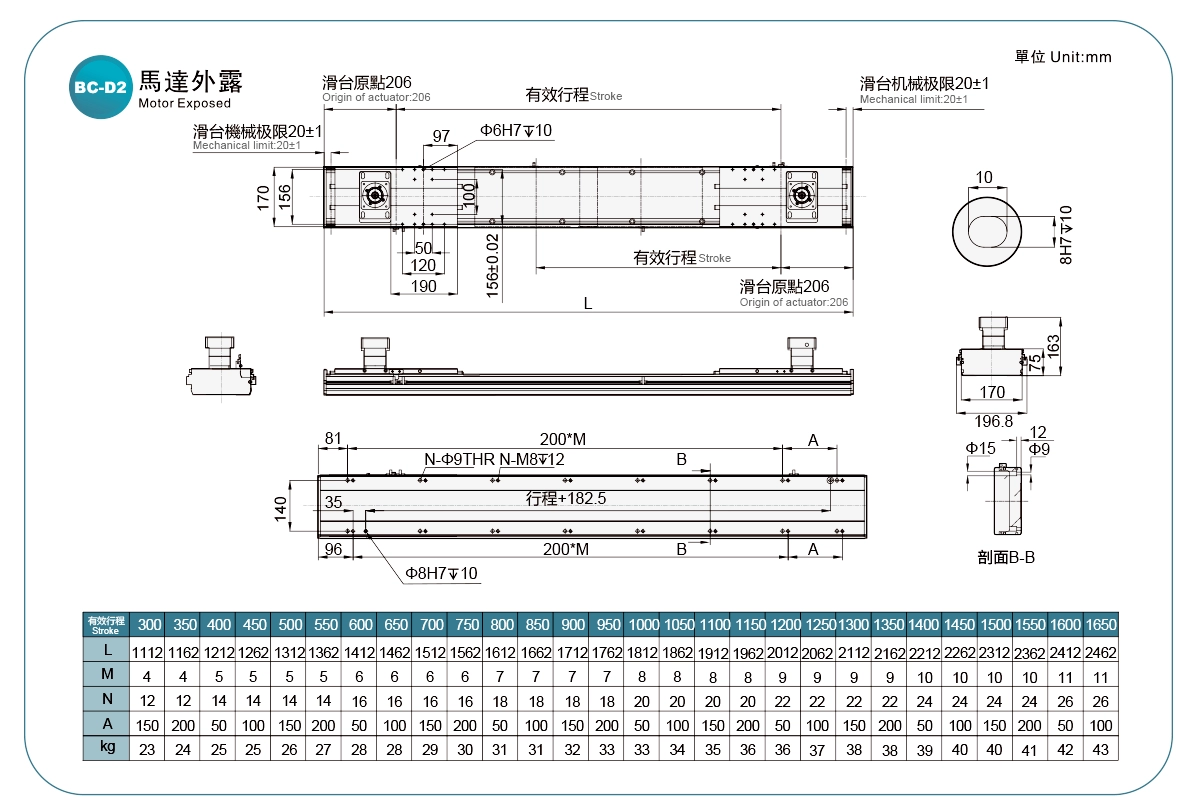

BC-C2/ BC-D2/BC-A1/BC-C1
