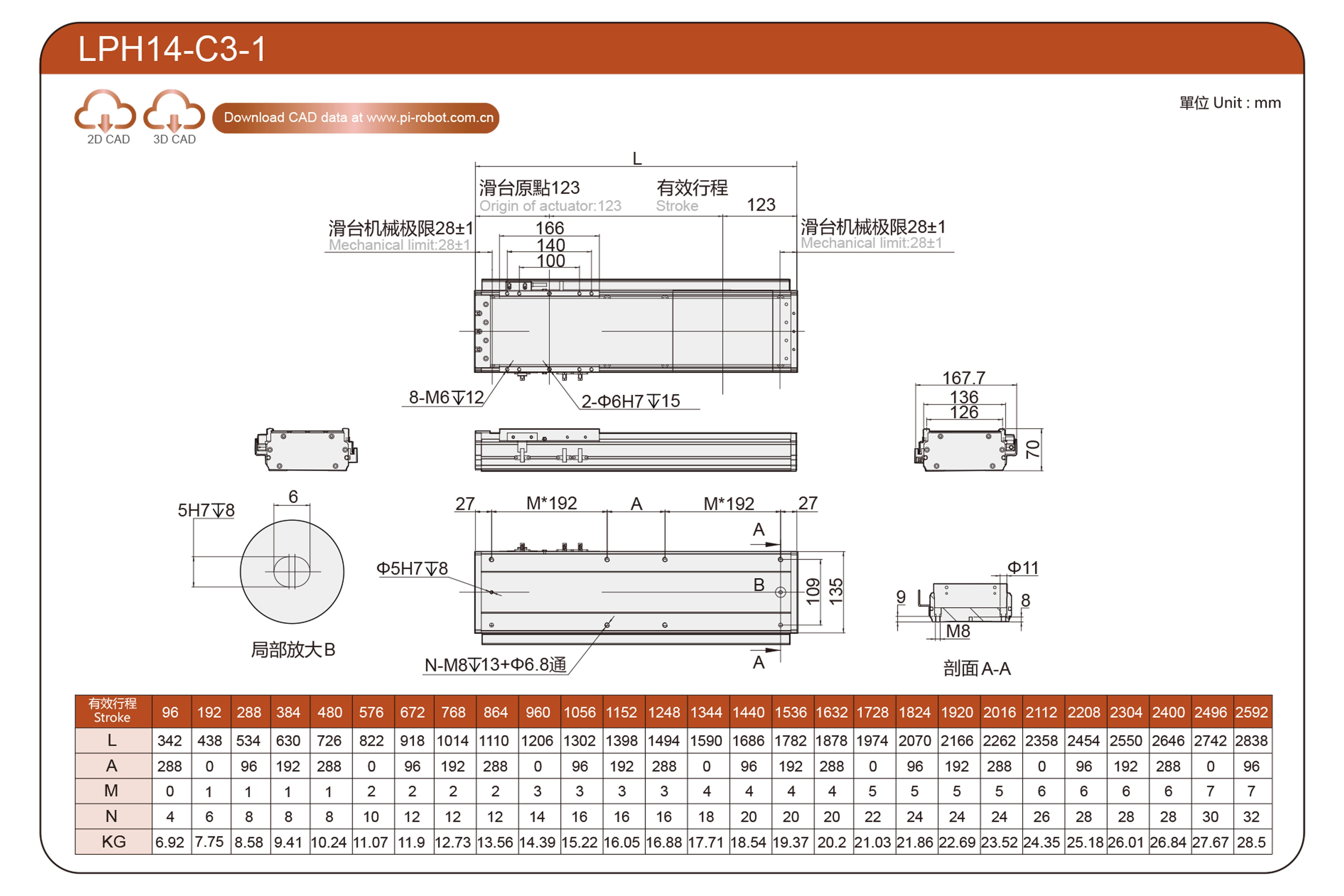

Aktueller Standort：Zuhause > Produkt > Linearmotor-Aktor > LPH-Serie > LPH14 > C3-1

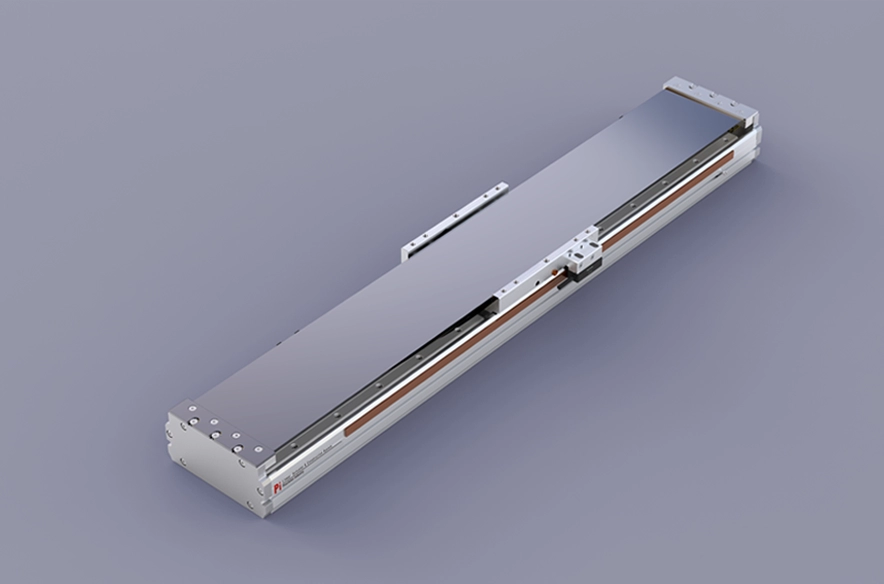

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 135 mm

Wiederholgenauigkeit: ±0,003/0,01 mm

P44-C3-S Traglast: 25 kg

P44-C5-P Belastung: 50 kg

Höchstgeschwindigkeit: 2500 mm/s

Verstellbereich: 96–7500 mm

PDF

3D-Download

Cadenas3 Ddownload

Es werden mehrere Treiber ausgewählt und importierte, geräuscharme und hochpräzise Gleitschienen verwendet.

Es reduziert effektiv die Betriebsgeräusche, verbessert Laufruhe, Lebensdauer und Schmierleistung. Geeignet für Hightech-Branchen, die hohe Geschwindigkeiten, einen leisen Betrieb und geringe Staubemissionen erfordern.

Körper mit hoher Steifigkeit

Durch die Verwendung einer integrierten Aluminium-Extrusionsstruktur und die Durchführung einer Elementanalyse wird die optimale Konstruktion hinsichtlich des Verhältnisses von Steifigkeit zu Gewicht erreicht.

Magnetplatten-Spezialschnallendesign

Vorteil: Es verhindert das Herabfallen von Fremdkörpern und beschädigt keine internen Bauteile. Wartungsfreundlich, lange Lebensdauer!

Optischer Messkopf

Elastische Kombination aus optischem oder magnetischem Lineal

Bestellmethode

LPH14- C1-S-96-M-10-P-C4-1-3-0001

Spezifikation

Verzeichnis	Drahtkreisspezifikationen	P44-C3-S	P44-C5-P
Spezifikation	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	25	50
	Höchstgeschwindigkeit (mm/s)	2500
	Kontinuierlicher Schub (N)	144	240
	Maximaler Schub (N)	316	528
	Gleichstrom (Ams)	3.3	6.8
	Spitzenstrom (Arms)	10,5	21
	Federkonstante (N/Arms)	43,6	35.3
	Induktivität (mH)	30,8	12.7
	Widerstand (Ohm)	5.8	2.4
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Bei einem Hub über 600 mm kann es zu Rundlauffehlern der Kugelumlaufspindel kommen. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Daten sind nicht für die umgekehrte Deckenmontage vorgesehen. Kontaktieren Sie uns für weitere Informationen, falls Sie die umgekehrte Deckenmontage nutzen möchten.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P44-C3-S	10 kg	500	350	450
		15 kg	400	200	300
		20 kg	300	110	260
		25 kg	250	100	230
	P44-C5-P	20 kg	300	150	320
		30 kg	250	90	180
		40 kg	200	70	130
		50 kg	150	50	100

(Einheit: mm)

Wandmontage		Laden	A	B	C
Laden	P44-C3-S	10 kg	450	350	500
		15 kg	300	200	400
		20 kg	260	110	300
		25 kg	230	100	250
	P44-C5-P	20 kg	320	150	300
		30 kg	180	90	250
		40 kg	130	70	200
		50 kg	100	50	150

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	660
Abgeordneter	660
HERR	550

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P44-C3-S

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1,5	1,5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

P44-C5-P

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0,9	0,9
50	0,8	0,8	0,8	0,8	0,8	0,7

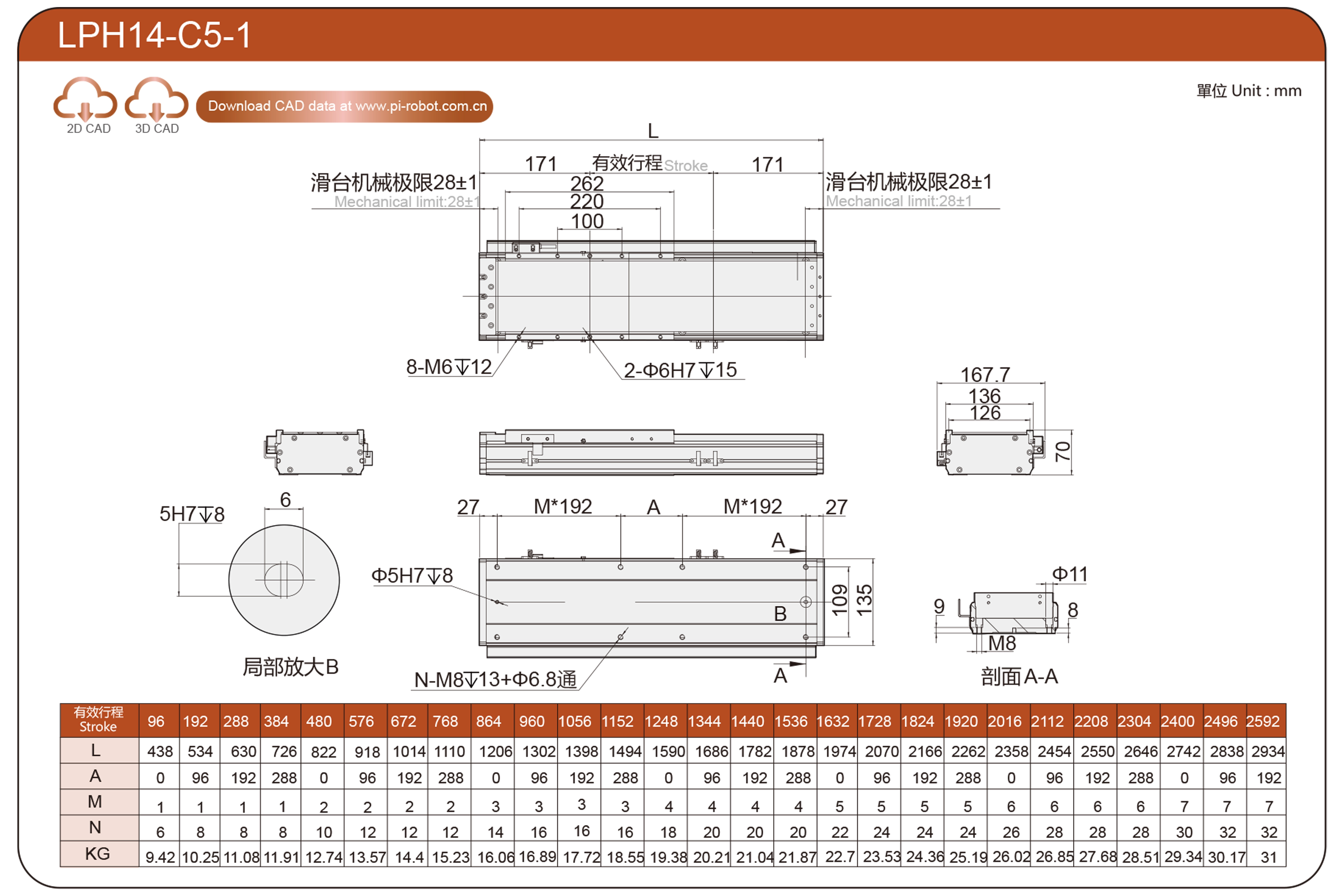

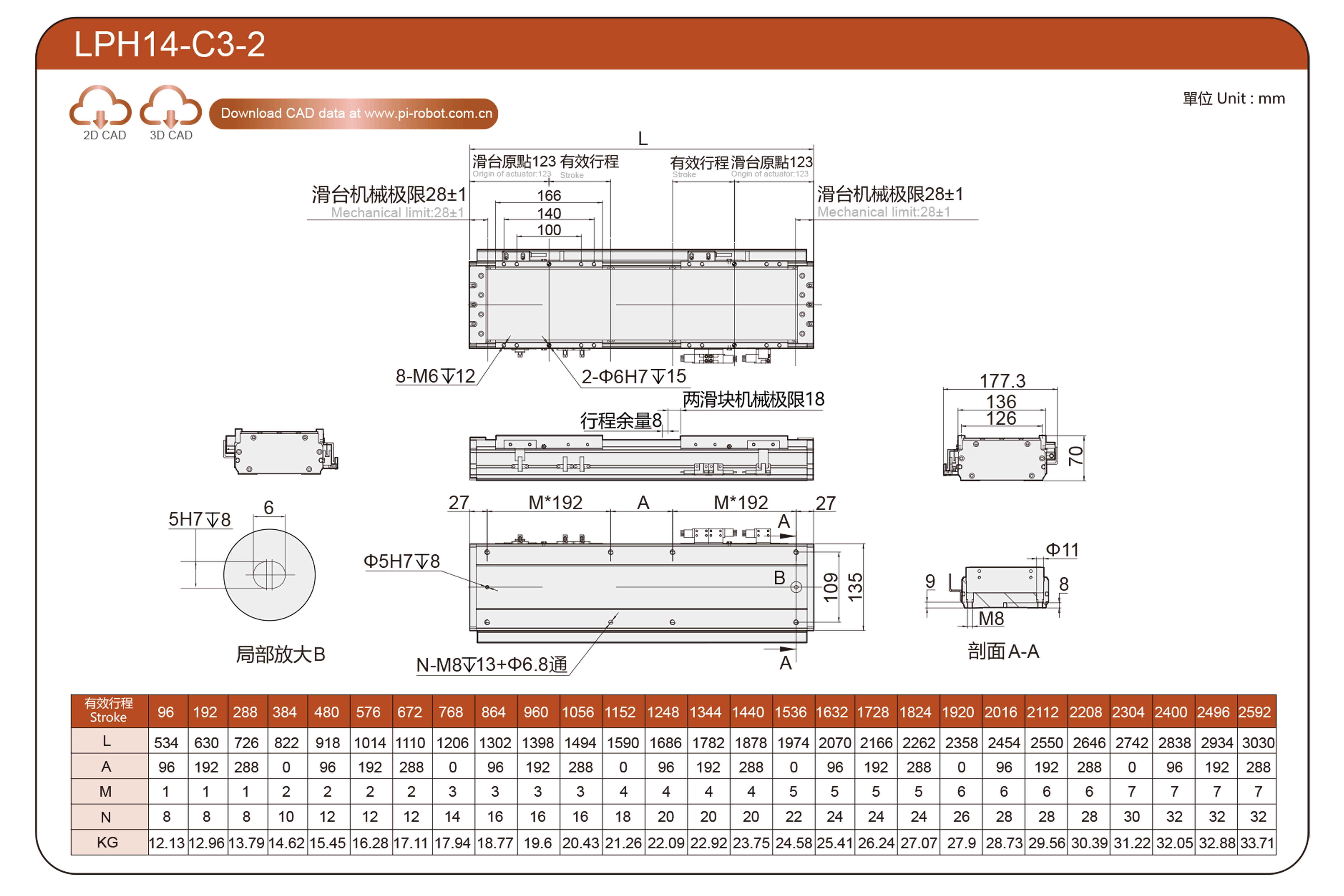

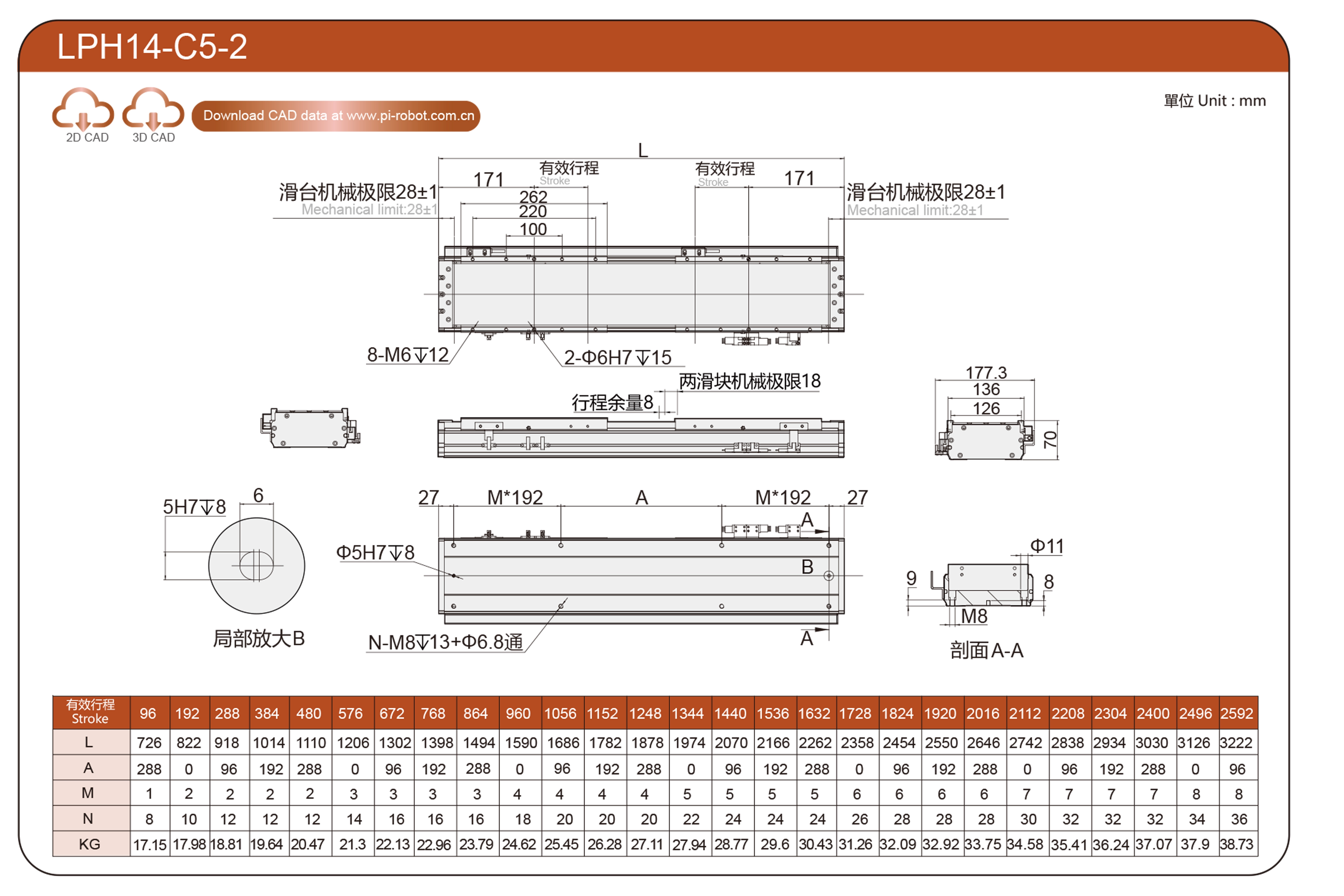

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Höhe des Körpers (mm)	Wiederholgenauigkeit (mm)	Kontinuierlicher Schub (N)	Maximaler Schub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotor-Roboter	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
