Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 85 kg

Anschluss: 40 mm

Höchstgeschwindigkeit: 2000 mm/s

Hubteilung: 100–3650 mm

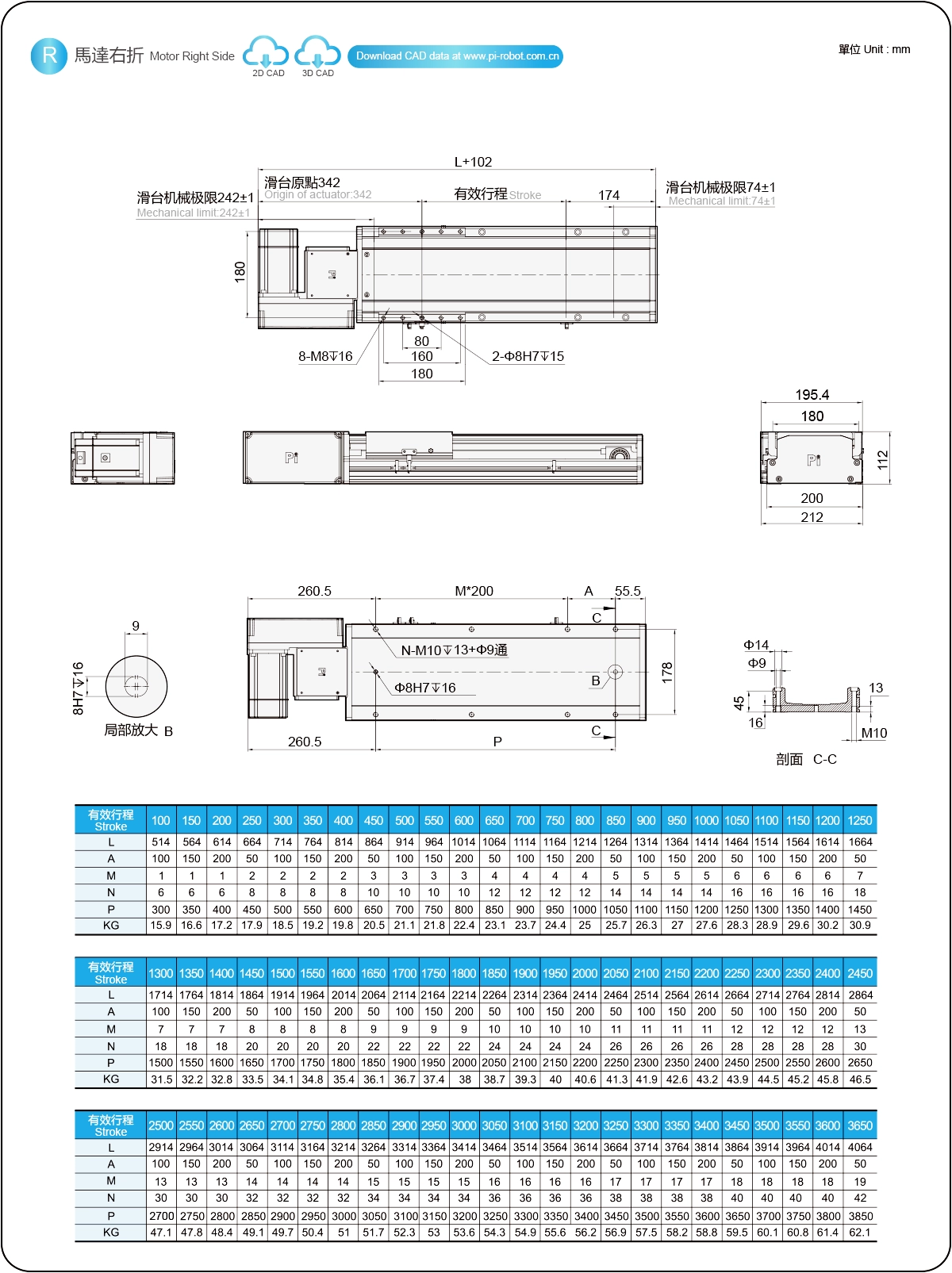

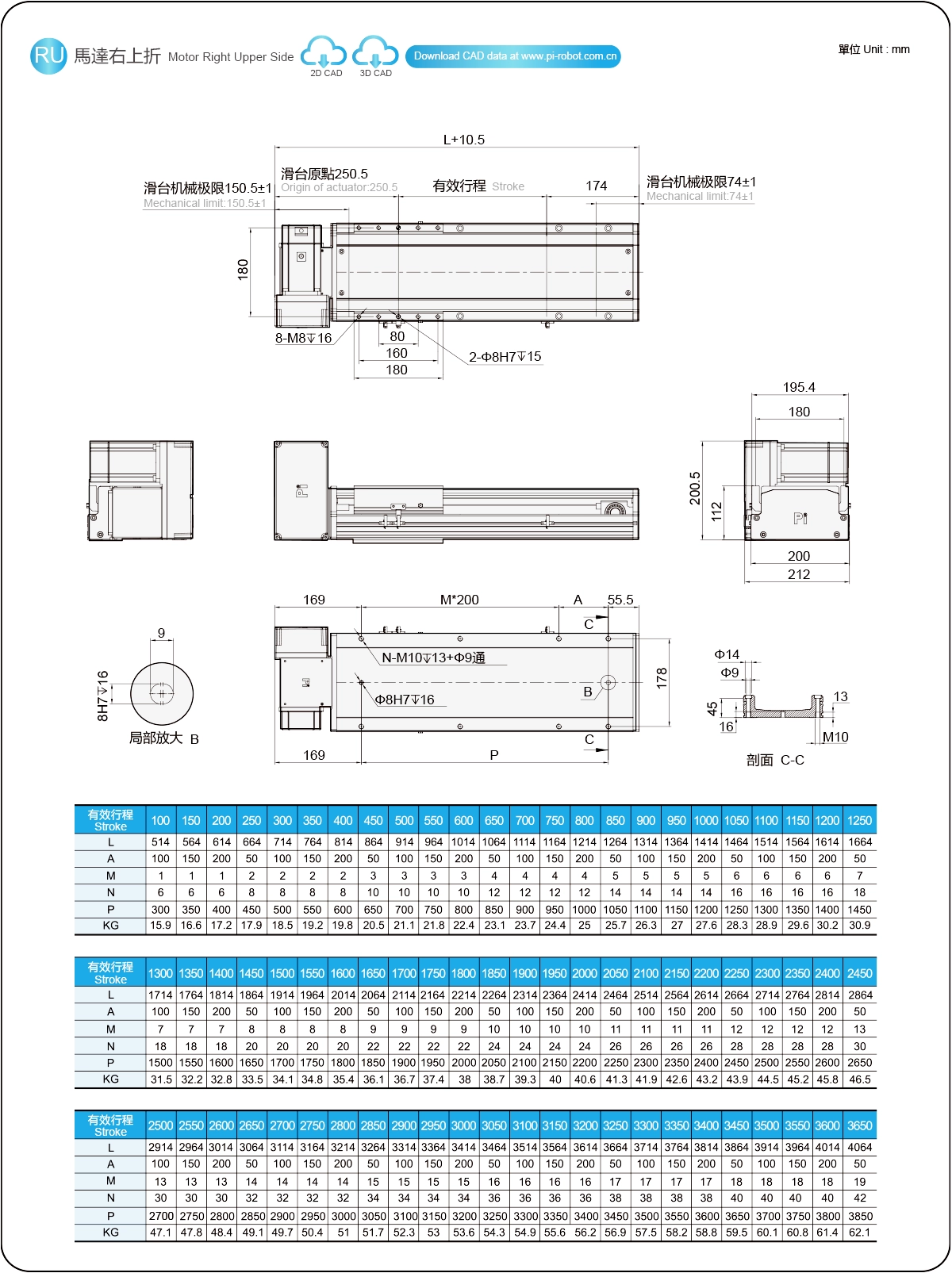

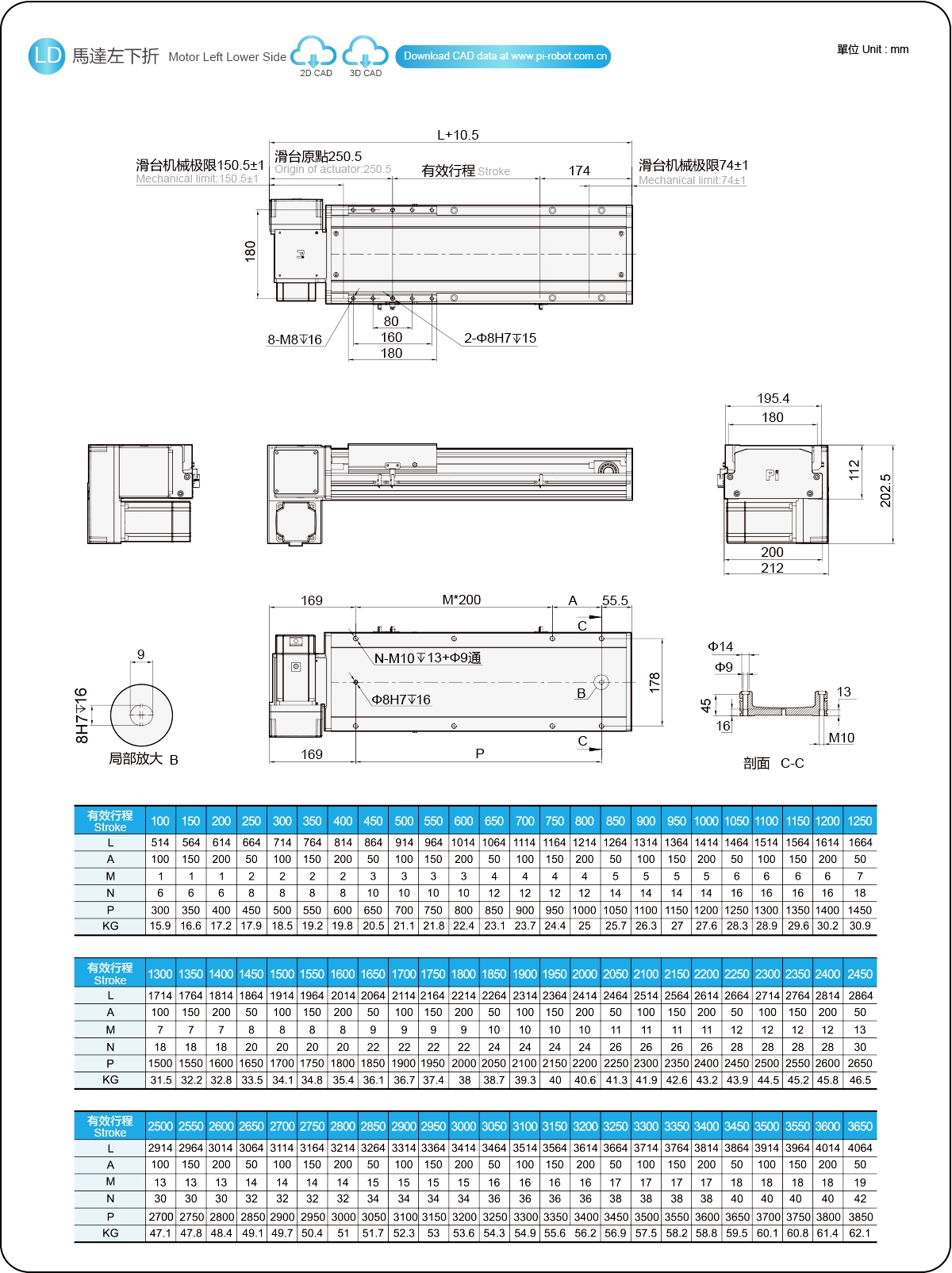

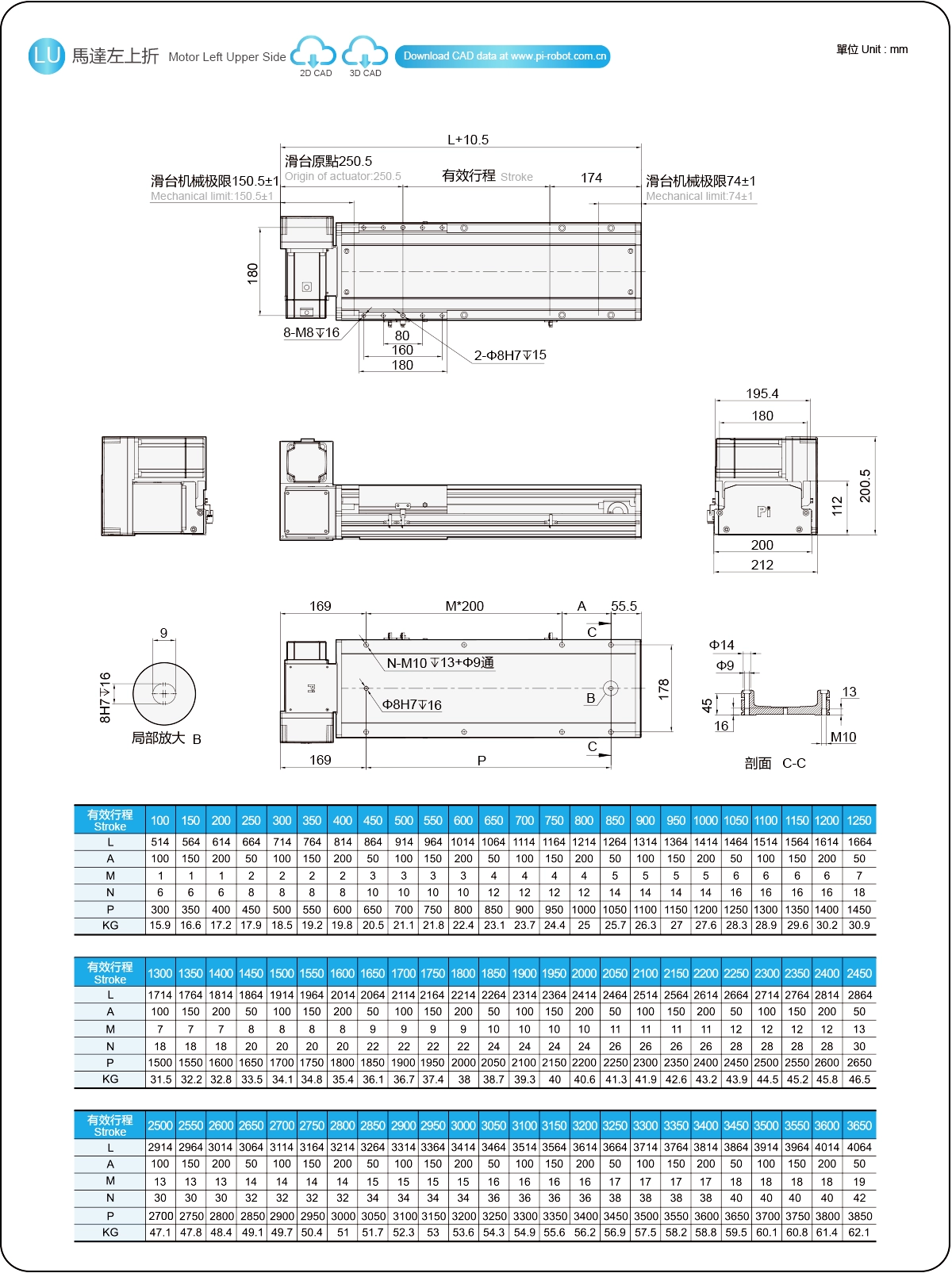

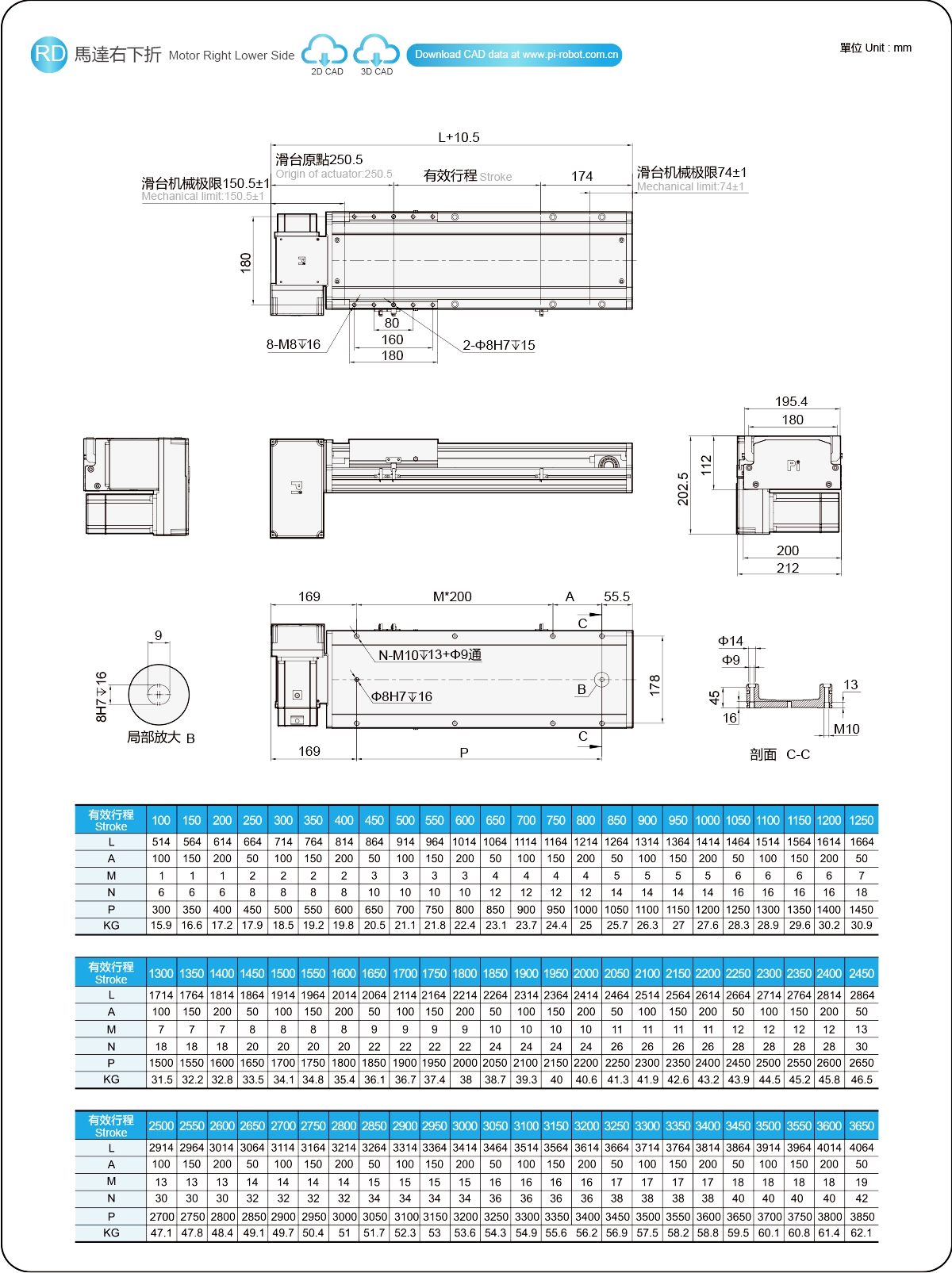

PDF

3D-Download

Cadenas3 Ddownload

Die Vorteile von vierreihigen Kugellagern

Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Bewegungsgeschwindigkeit, hohe Belastbarkeit, lange Lebensdauer, spielfrei, leichte und agile Bewegung sowie dauerhafte Beibehaltung der hohen Präzision beim Gleiten in der „Bogennut“. Die gleiche Nennlast wird in allen vier Richtungen des Innenschlittens erreicht, und er ist in jeder Richtung einsetzbar.

Beide Seiten können mit Öl befüllt werden.

Die Kraftstoffdüse ist als einzelne Düse am Schieber ausgeführt und ermöglicht die gleichzeitige Schmierung und Wartung von Schieberschiene und Schieber. Dies vereinfacht und beschleunigt die Instandhaltung. Eigenentwickeltes Integrationssystem für Ölspeicherung, Kosteneinsparung und Effizienzsteigerung.

Hervorragendes Drehmomentverhalten

Komplette Modelle – viele Vorteile

Durch den Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen, und die Staubentwicklung reduziert. Das System ist für Reinraumumgebungen geeignet und kann mit Motoren und Montageverfahren verschiedener Hersteller ausgestattet werden.

Bestellmethode

GSP20 - L40- 100-L -M75 -C 4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,04
	Leitungslänge (mm)		40
	Höchstgeschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	85
		Vertikal (kg)	-
	Nennschub (N)		367
	Hubteilung (mm)		100-3650 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		750 W
	Kugelbreite (mm)		50
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation	A	B	C
40 kg	150	120	280
65 kg	120	90	180
85 kg	100	50	150

(Einheit: mm)

Wandmontage	A	B	C
40 kg	260	100	140
65 kg	180	80	110
85 kg	150	50	90

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	1030
Abgeordneter	1030
HERR	2803

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Höhe des Körpers (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Höhe des Körpers (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GSP14	Ja	200 W	135	78	±0,04	22	40	25	-	2000
		GSP17	Ja	400 W	170	90	±0,04	28	40	45	-	2000
		GSP20	Ja	750 W	200	112	±0,04	50	40	85	-	2000
