Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 110 kg

Vertikale Last: 33 kg

Höchstgeschwindigkeit: 1600 mm/s

Hubteilung: 100–1050 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Verschiedene Schiebesitzarten

Gehäuse und Schieber sind einstückig geformt, was die Steifigkeit erhöht und die Breite reduziert, wodurch der Platzbedarf für die Installation des Geräts sinkt. Die patentierte Kraftstoffdüse ist branchenweit einzigartig und verwendet eine einzelne Düse am Schieber zur Öleinspritzung. Sie ermöglicht die gleichzeitige Öleinspritzung und die Wartung von Mutter und mehreren Schiebersätzen, was die Wartung deutlich vereinfacht und Zeit spart. Die Einbaurichtung der Kraftstoffdüse ist kundenspezifisch wählbar.

Hochsteifes Gehäuse/hochsteife obere Abdeckung

Hochsteifes Gehäuse: Durch die Verwendung einer integrierten Aluminium-Strangpresskonstruktion und eine Elementanalyse wird ein optimales Verhältnis von Steifigkeit zu Gewicht erzielt. Verdrehsicherer Deckel: Dank einer speziellen Verdrehsicherung verdreht oder verformt sich der Deckel auch bei längeren Transportwegen nicht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Motormarke

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor sind wählbar, was die Maschinenkonstruktion flexibler macht.

Schraubanschluss, kein Sitz zur Auswahl

Je nach Präzision und Drehzahl können geeignete Schraubenspezifikationen und -marken ausgewählt werden.

Bestellmethode

RMH14 – L5-100-M-M20B – C4-0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Höchstgeschwindigkeit (mm/s)		250	500	1000	1600
	Maximale Nutzlast	Horizontal (kg)	95	75	35	15
		Vertikal (kg)	27	18	7	-
	Nennschub (N)		683	341	174	107
	Hubteilung (mm)		100–1050 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		200 W
	Kugelgewindetrieb Ø (mm)		C7Ø16
	Hochsteife Linearführung (mm)		B15 x H12,5
	Kopplung (mm)		10x14
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Bei einem Hub von über 750 mm tritt Rundlauffehler der Kugelumlaufspindel auf. Wir empfehlen, in diesem Fall die Drehzahl zu reduzieren. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Lead5	60 kg	2515	242	232
	80 kg	1811	172	164
	95 kg	1537	138	133
Lead10	30 kg	2727	470	430
	50 kg	1577	266	242
	75 kg	1004	164	150
Lead20	10 kg	2304	1222	1028
	22 kg	1443	540	451
	35 kg	1005	324	271
Lead32	10 kg	1555	840	623
	15 kg	1033	545	405
	-	-	-	-

(Einheit: mm)

Wandmontage		A	B	C
Lead5	55 kg	257	269	2883
	75 kg	178	186	2000
	95 kg	133	138	1537
Lead10	35 kg	363	395	2368
	55 kg	218	238	1445
	75 kg	150	164	1004
Lead20	12 kg	854	1019	2552
	20 kg	500	296	1588
	35 kg	271	324	1005
Lead32	8 kg	787	1060	1980
	15 kg	405	545	1033
	-	-	-	-

(Einheit: mm)

Vertikale Installation		A	C
Lead5	15 kg	1118	1118
	22 kg	770	770
	27 kg	626	626
Lead10	10 kg	1500	1500
	14 kg	1072	1072
	18 kg	833	833
Lead20	4 kg	2980	2980
	7 kg	1700	1700
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	551
Abgeordneter	552
HERR	485

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500 W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Serie mit extra langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelgewindetrieb-Spezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standardumgebung	Kugelgewindetrieb	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min). Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Schrittmotors (500 U/min).

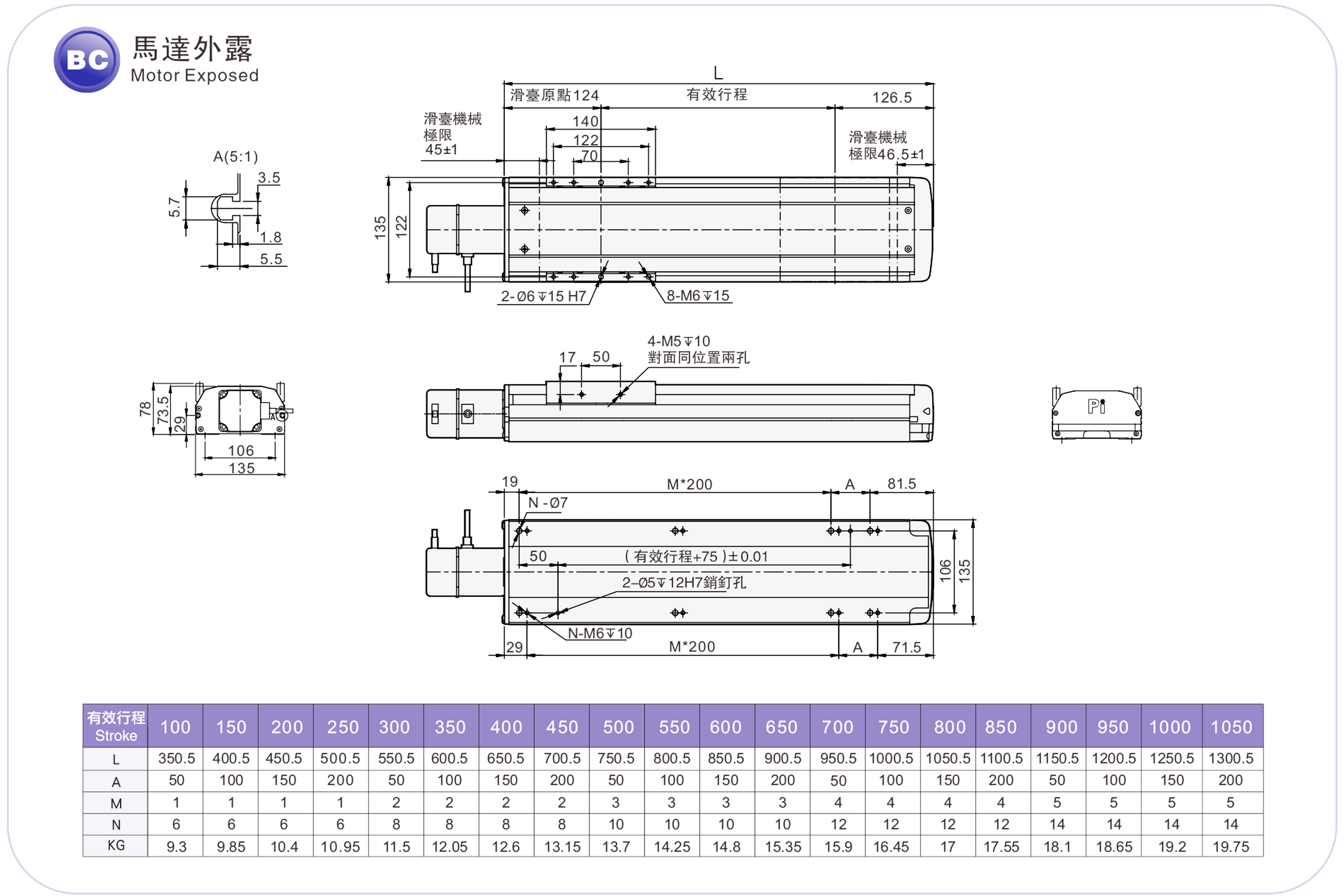

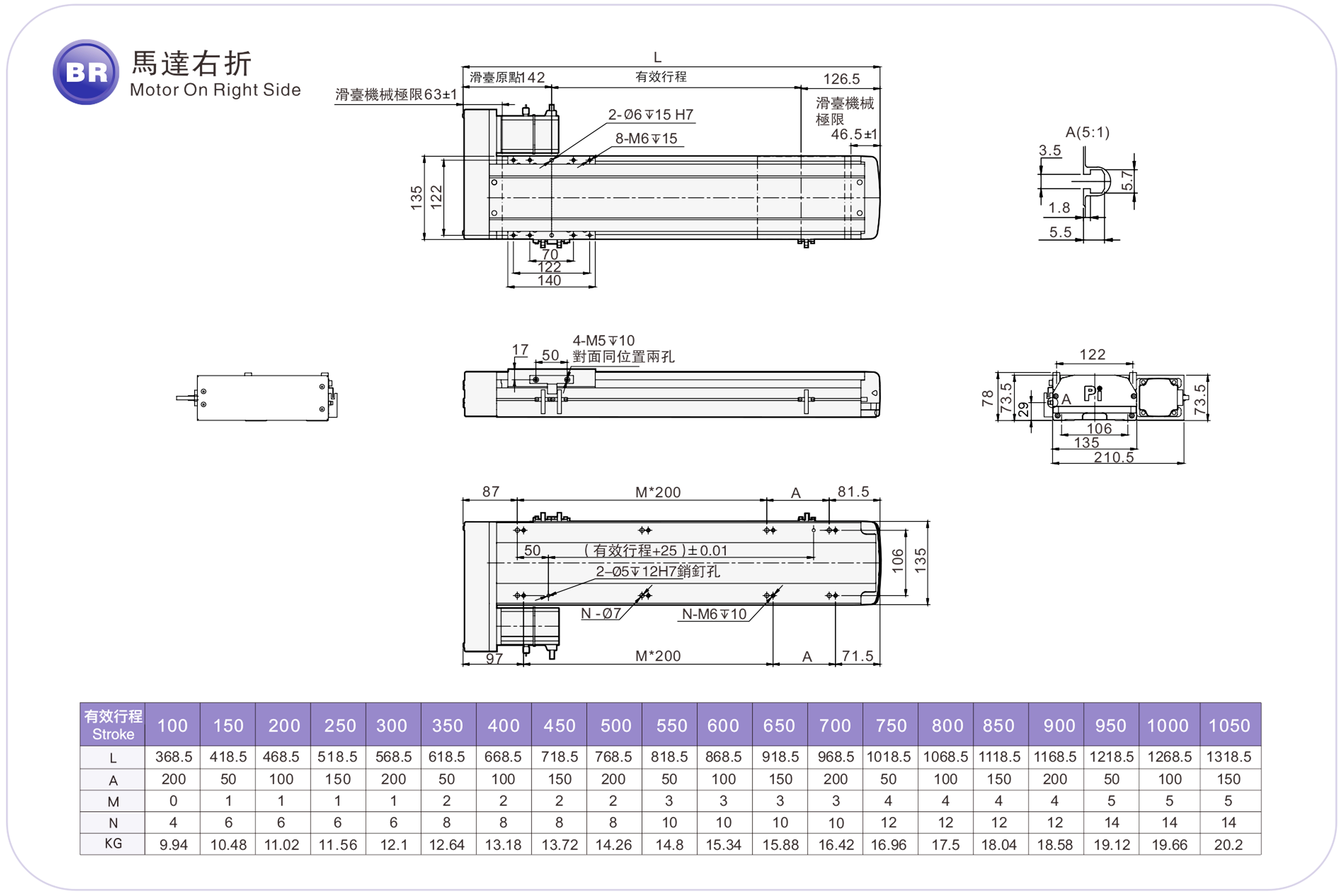

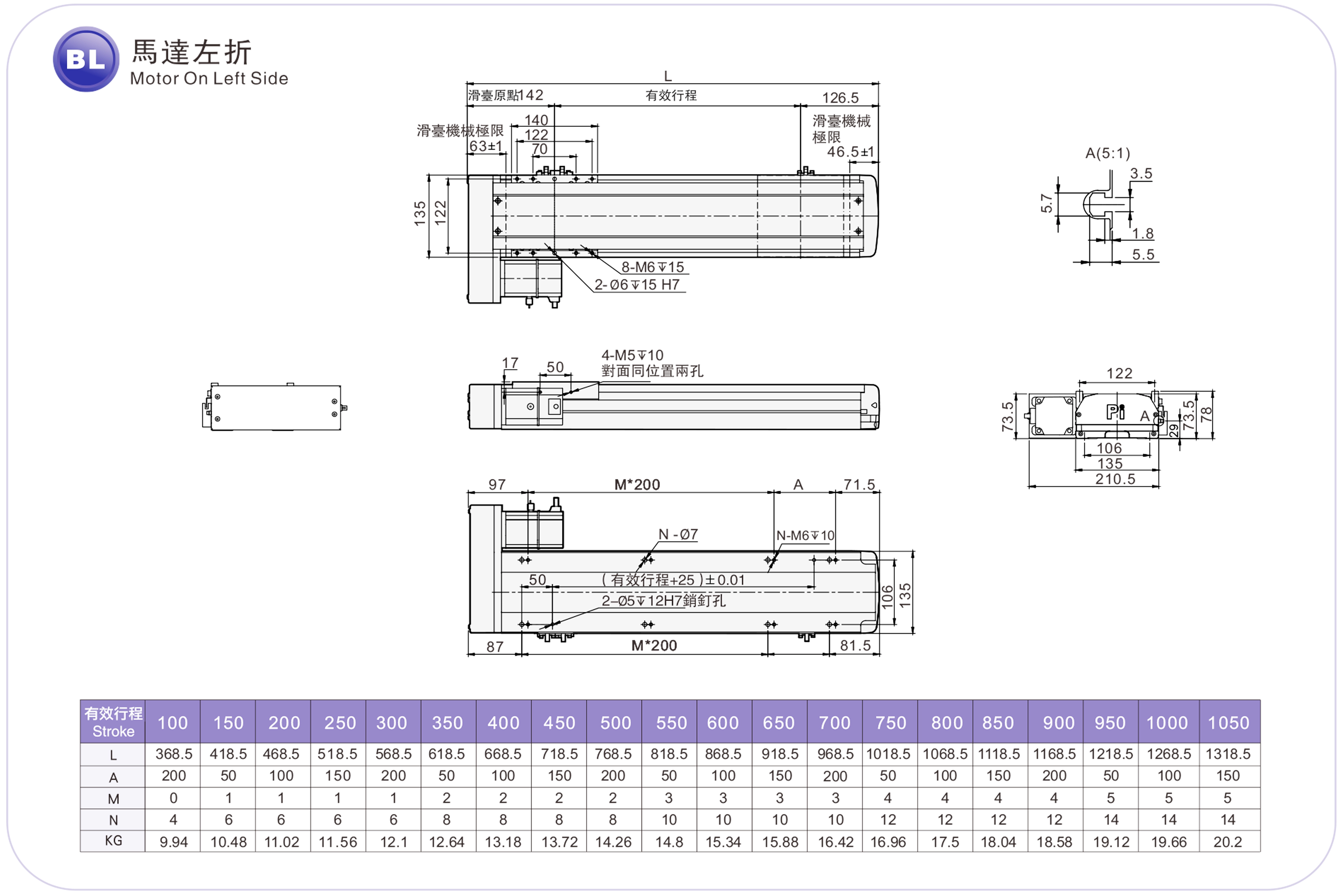

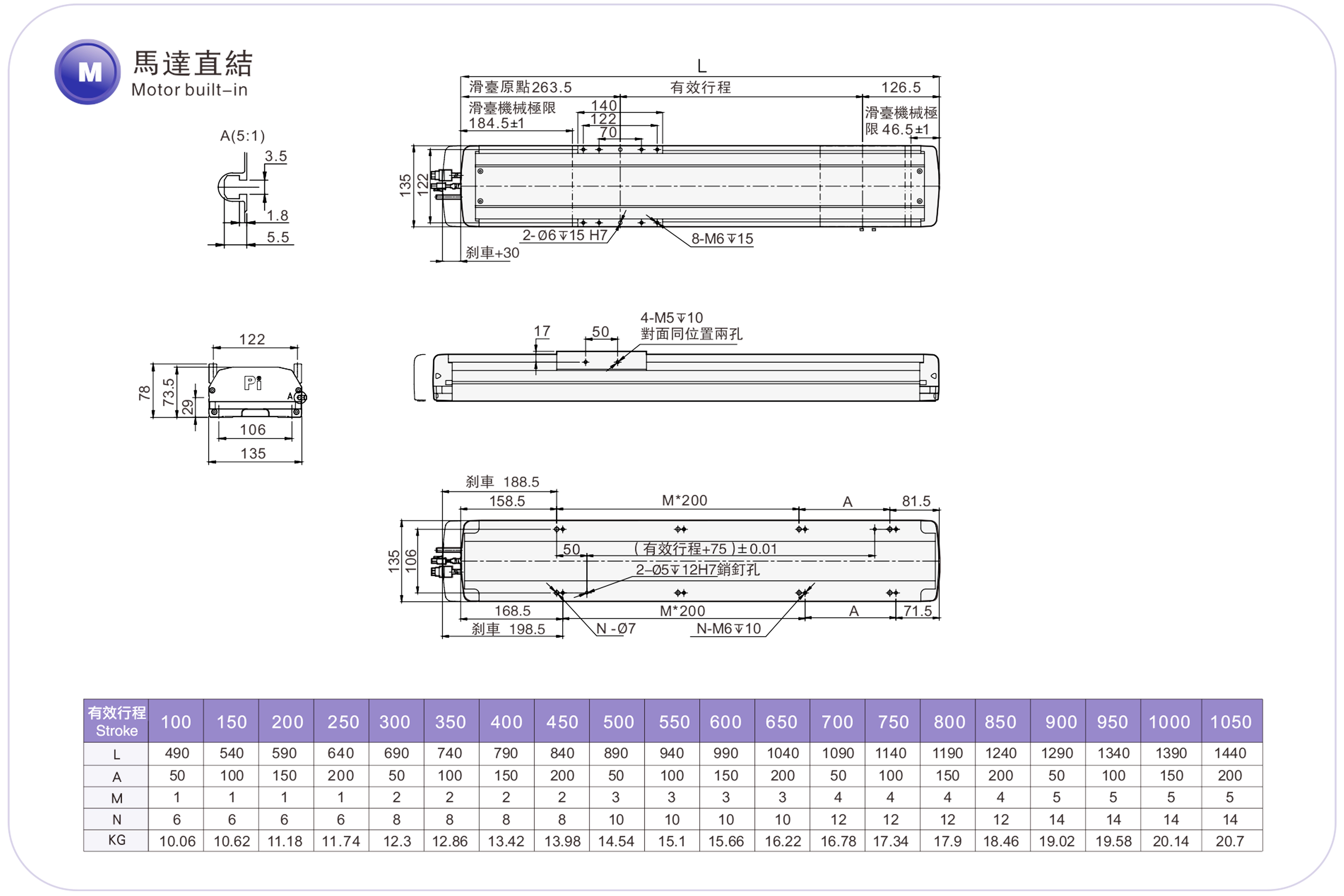

Motor freiliegend / Motor eingebaut
