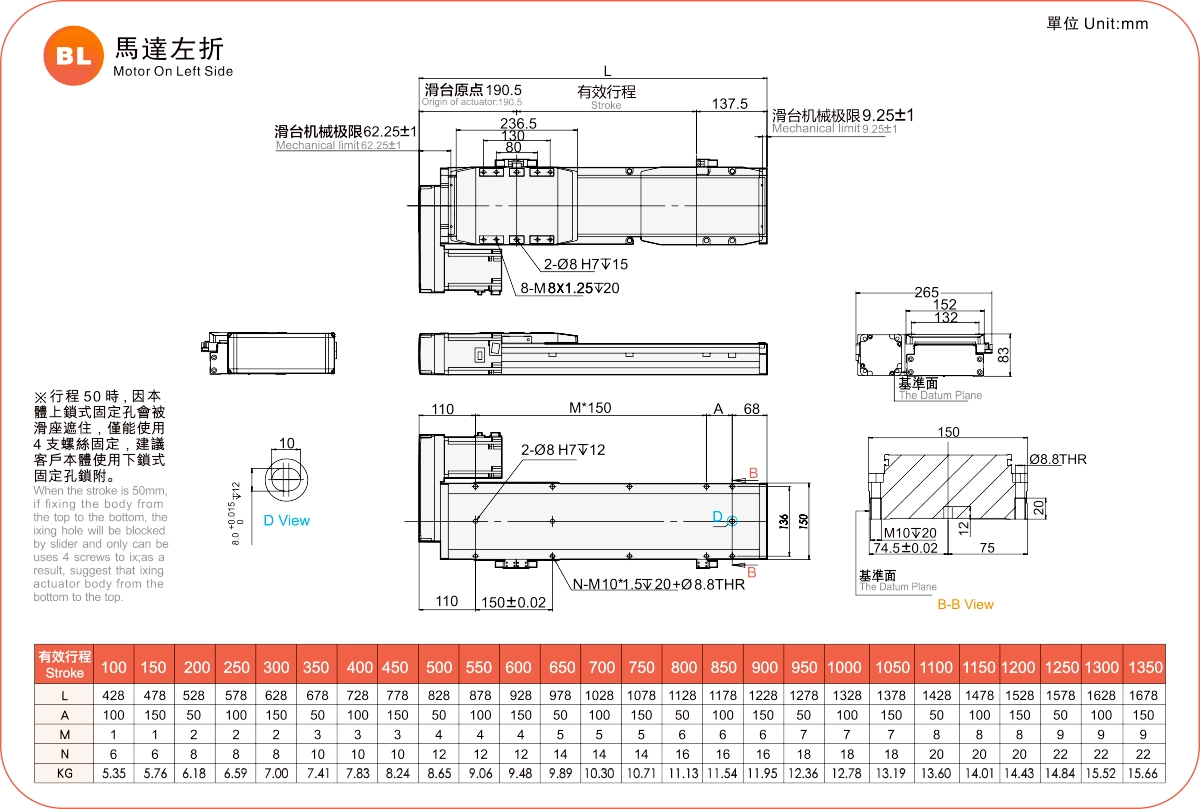

Aktueller Standort：Zuhause > Produkt > Standard-Kugelumlaufspindelantrieb > GRH-Serie > GRH15 > Motor linke Seite

Leicht und langlebig

Körperbreite: 150 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 120 kg

Vertikale Belastung: 50 kg

Maximale Geschwindigkeit: 2000 mm/s

Reisebereich: 100–1350 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

GRH15 - L5-100-BC-M75B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1000	2000
	Maximale Nutzlast	Horizontal (kg)	120	120	83	43
		Vertikal (kg)	50	40	25	12
	Nennschub (N)		2563	1281	640	320
	Hubsteigung (mm) ※2		100–1350 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		750
	Kugelumlaufspindel Ø (mm)		C7Ø20
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		12X19
	Home-Sensor	Draußen	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	70kg	1800	329	380
	90kg	1637	233	302
	120kg	1120	140	210
Leitung10	65kg	1611	318	353
	85kg	1180	232	236
	120kg	680	154	162
Leitung20	35kg	1150	392	518
	55kg	713	235	308
	83kg	470	190	204
Leitung40	15kg	760	680	538
	22kg	500	396	320
	43kg	260	231	210

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	70kg	226	223	1920
	90kg	251	253	1707
	120kg	180	160	1210
Leitung10	65kg	286	338	1760
	85kg	198	252	1330
	120kg	136	174	750
Leitung20	35kg	410	422	1260
	55kg	250	265	803
	83kg	162	210	520
Leitung40	15kg	450	721	810
	22kg	266	421	530
	43kg	172	251	280

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	20kg	1168	1168
	30kg	811	811
	50kg	510	510
Leitung10	15kg	1311	1311
	25kg	750	750
	40kg	507	507
Leitung20	10kg	1602	1602
	14kg	987	987
	25kg	620	620
Leitung40	7kg	1100	1100
	12kg	620	620
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	886
Abgeordneter	826
HERR	1500

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

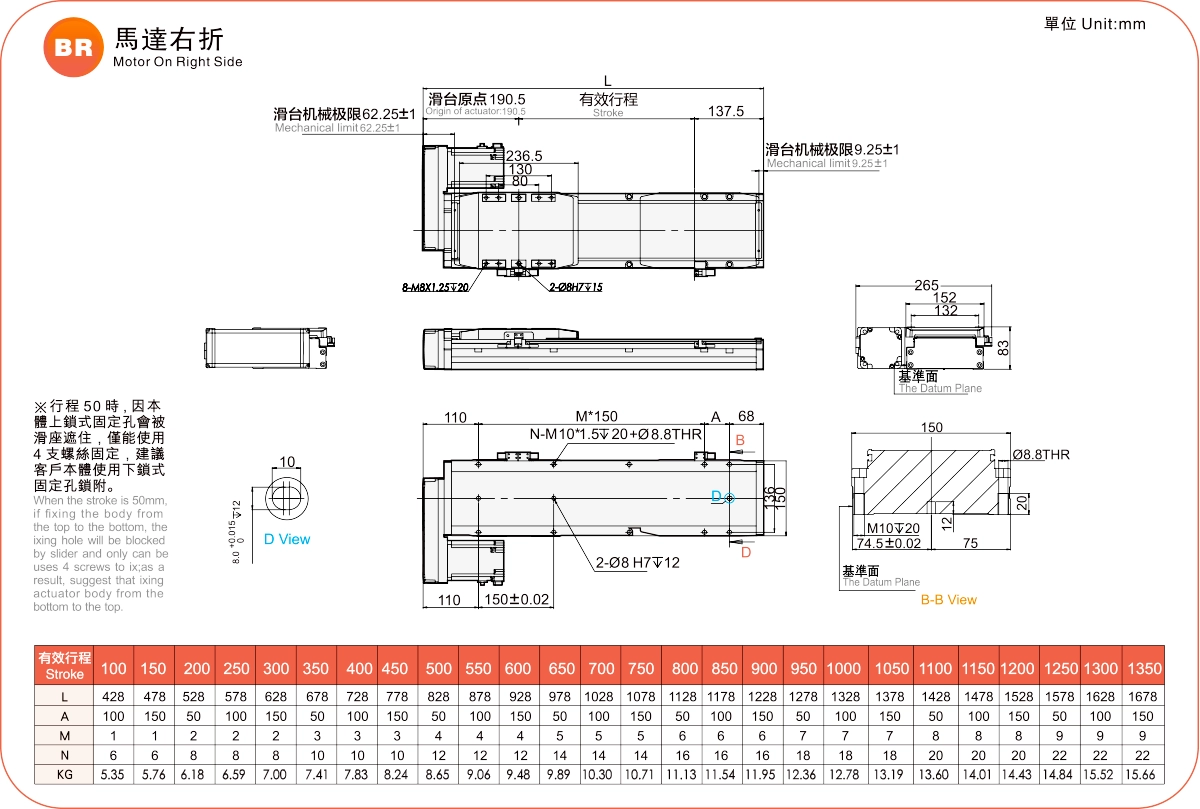

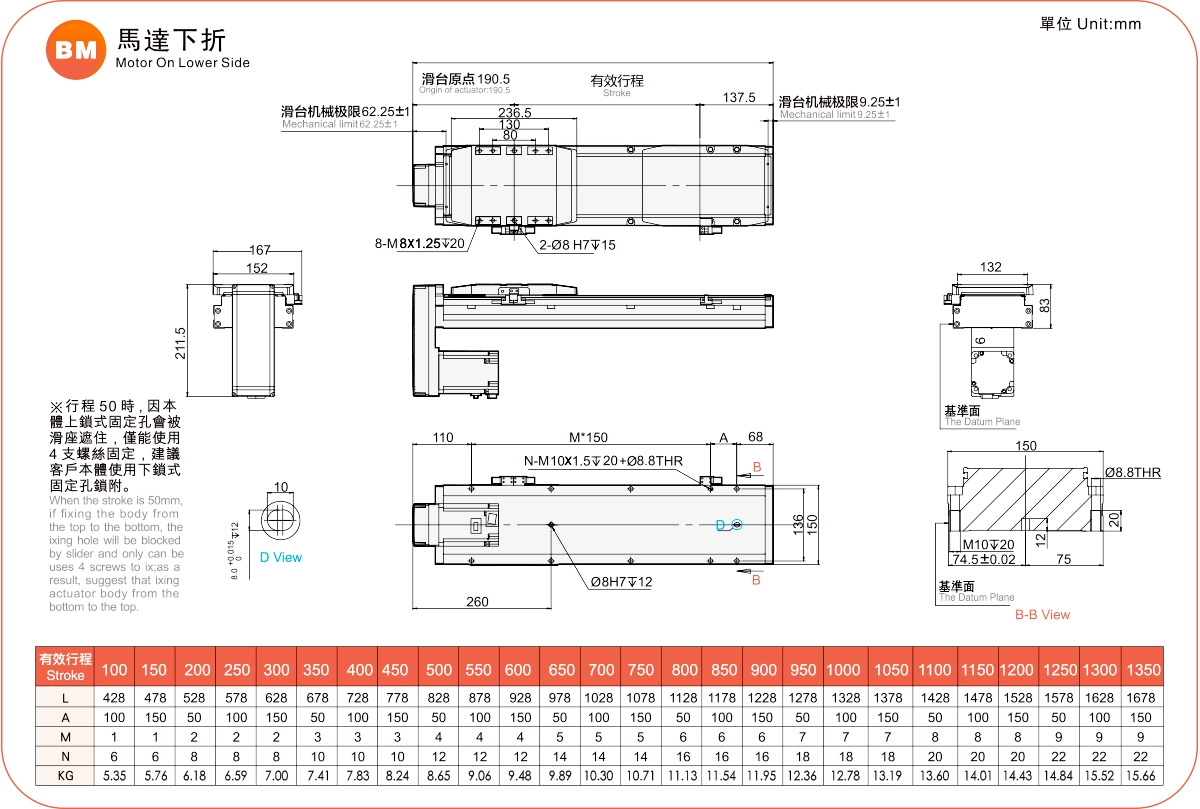

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

Kugelumlaufspindelantrieb mit langem Hub

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
