Leicht und langlebig

Wiederholgenauigkeit: ±0,003 mm

Maximale Kraft: 352 N

Dauerkraft: 160 N

Dauerhandhabungsgewicht: 25 kg

Standardhub:

1-Einzel-Mover: 112-2704/96 mm

Standardhub:

2-Dual Mover: 138-2730/96 mm

Maximale Geschwindigkeit: 2500 mm/s

PDF

3D-Download

Cadenas3 Ddownload

Es werden mehrere Treiber ausgewählt und importierte, geräuscharme, hochpräzise Gleitschienen verwendet

Es kann Geräusche während des Betriebs wirksam reduzieren und die Laufruhe, Lebensdauer und Schmiereffizienz verbessern. Geeignet für High-Tech-Industrien, die hohe Geschwindigkeit, Ruhe und geringe Staubemissionen erfordern.

Körper mit hoher Steifigkeit

Durch den Einsatz einer integrierten Aluminium-Strangpressstruktur und die Durchführung einer Elementaranalyse wird das optimale Verhältnis von Steifigkeit zu Gewicht erreicht.

Spezielles Schnallendesign mit Magnetplatte

Vorteil: Es verhindert das Herunterfallen von Fremdkörpern und beschädigt interne Komponenten nicht. Pflegeleicht, lange Lebensdauer!

Lesekopf für optisches Lineal

Elastische Kombination aus optischem Lineal oder magnetischem Lineal

Bestellmethode

LPD12-C1-S-96-M-10-P-C4-1-3-0001

Spezifikation

Verzeichnis	Spezifikationen für den Drahtkreis	P40-C2-S	P40-C4-S
Spez	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	20	25
	Maximale Geschwindigkeit (mm/s)	2500
	Dauerschub (N)	80	160
	Spitzenschub (N)	176	352
	Dauerstrom (Ams)	3.3	3.3
	Spitzenstrom (Arms)	10.5	10.5
	Kraftkonstante (N/Arms)	24.2	48.4
	Induktivität (mH)	18.7	37.6
	Widerstand (Ohm)	3.4	6.8
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie unter P85.

Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P40-C2-S	5kg	600	500	800
		10kg	500	300	450
		15kg	350	150	300
		20kg	250	100	150
	P40-C4-S	10kg	500	300	400
		15kg	350	200	250
		20kg	250	100	150
		25kg	200	100	100

(Einheit: mm)

Wandinstallation		Laden	A	B	C
Laden	P40-C2-S	5kg	800	500	550
		10kg	450	300	450
		15kg	300	150	300
		20kg	150	100	200
	P40-C4-S	10kg	400	300	450
		15kg	250	200	300
		20kg	150	100	200
		25kg	100	100	100

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	462
Abgeordneter	462
HERR	385

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P40-C2-S

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0,9	0,7	0,8	0,8	0,7	0,7
20	0,7	0,7	0,7	0,6	0,6	0,5

P40-C4-S

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0,8

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Körpergröße (mm)	Wiederholgenauigkeit (mm)	Dauerschub (N)	Spitzenschub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotorroboter	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100

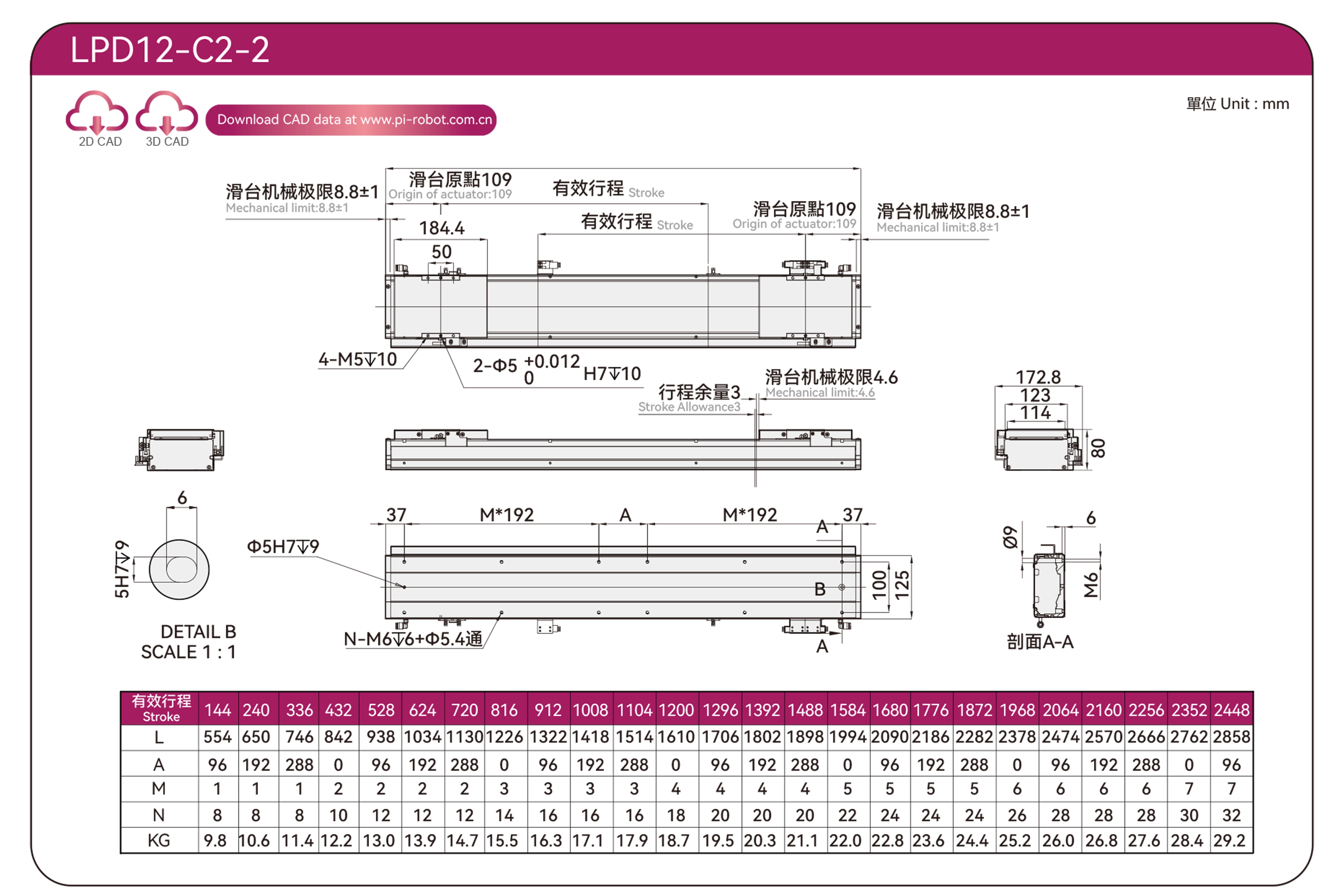

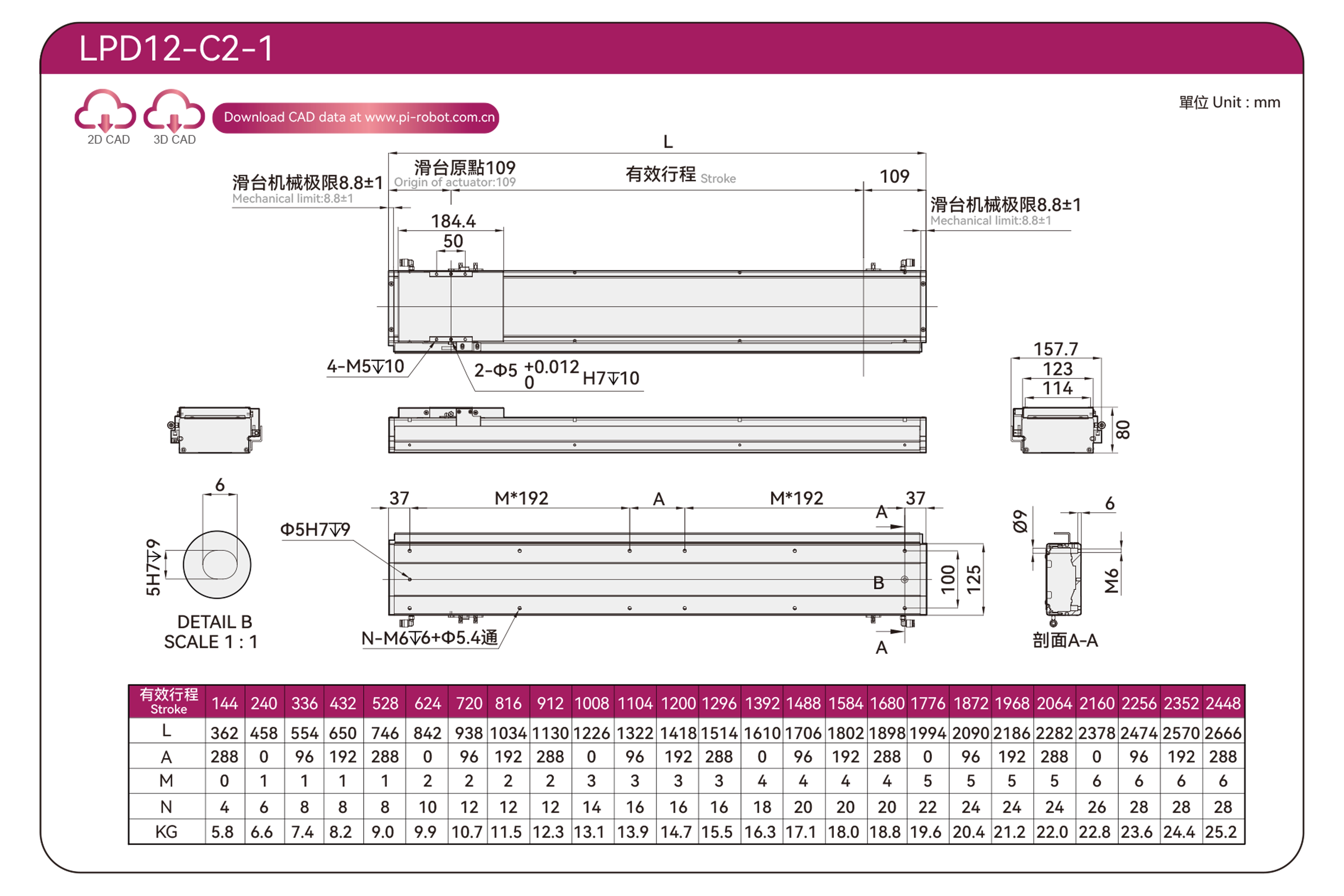

C2-1/C2-2

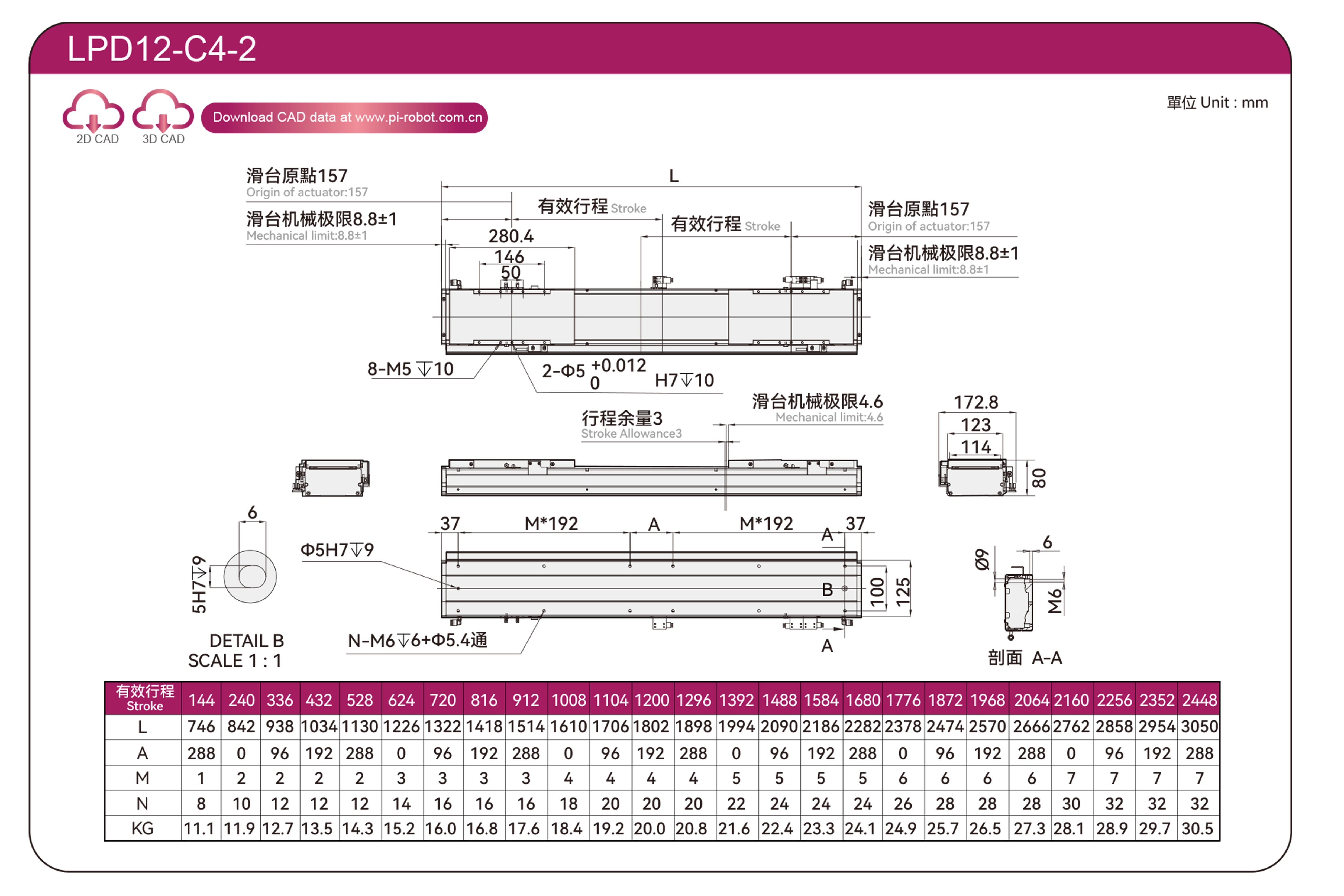

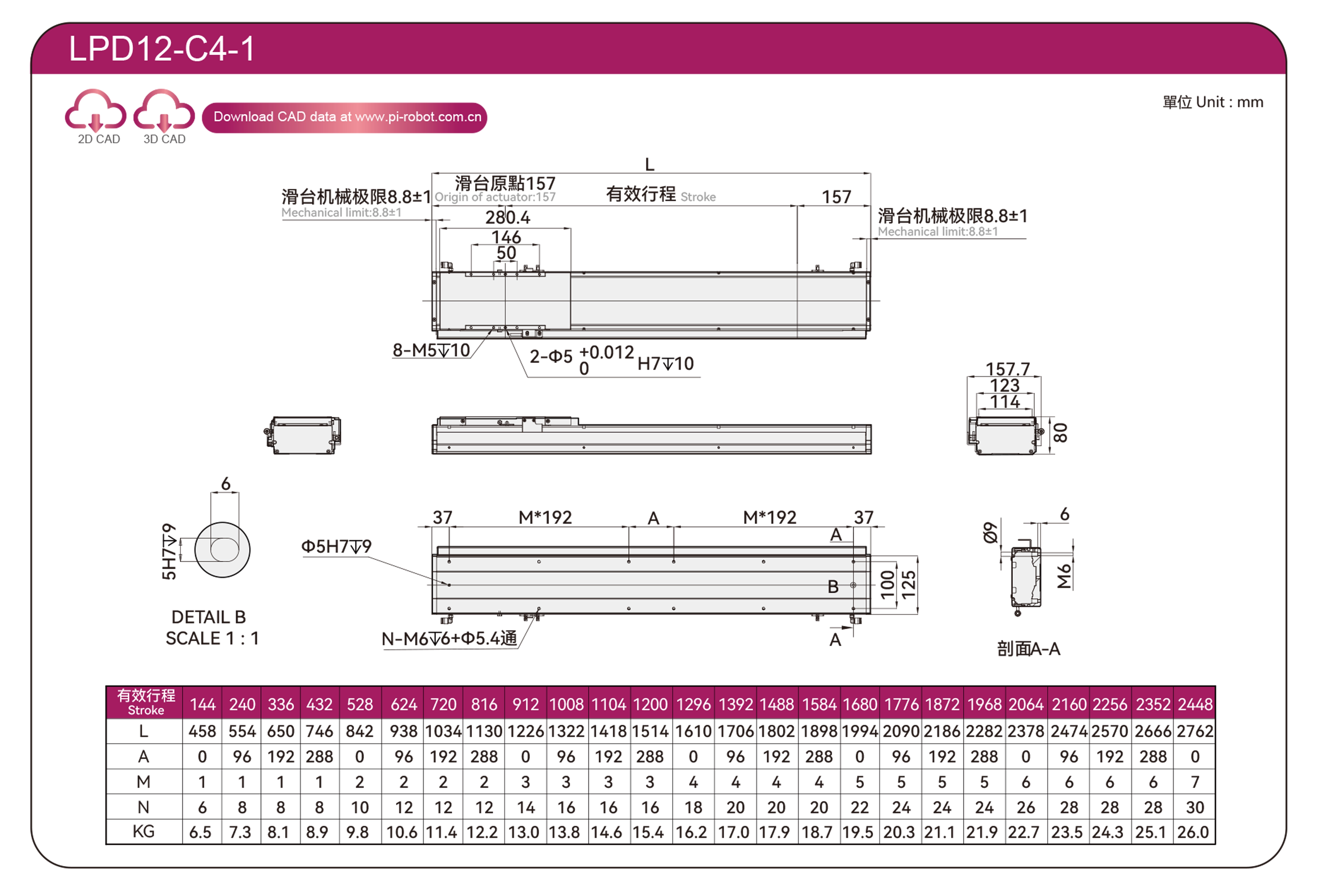

C4-1/C4-2
