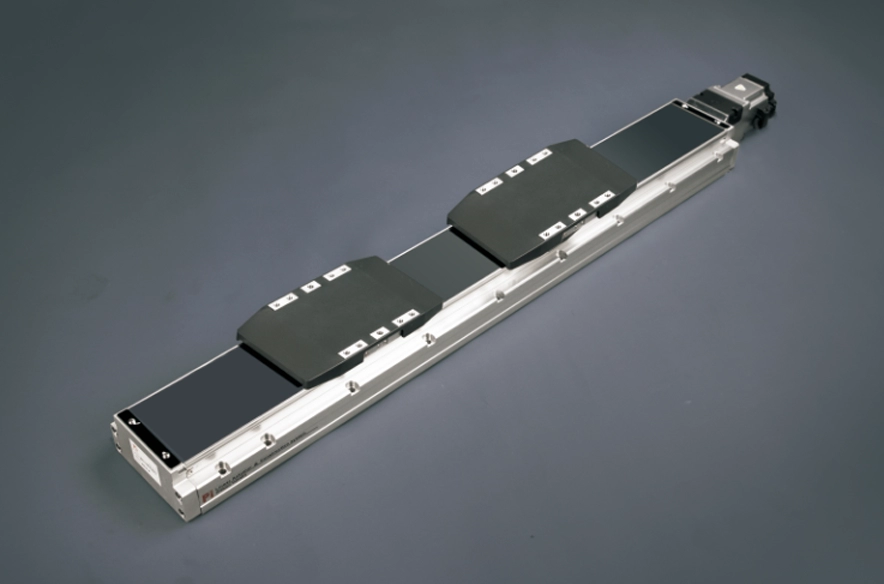

Aktueller Standort：Zuhause > Produkt > Standard-Kugelumlaufspindelantrieb > GRH-Serie > GRH12M > Motor freigelegt

Leicht und langlebig

Körperbreite: 120 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 110 kg

Vertikale Belastung: 33 kg

Maximale Geschwindigkeit: 250 mm/s

Reisebereich: 50–1250 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.
Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

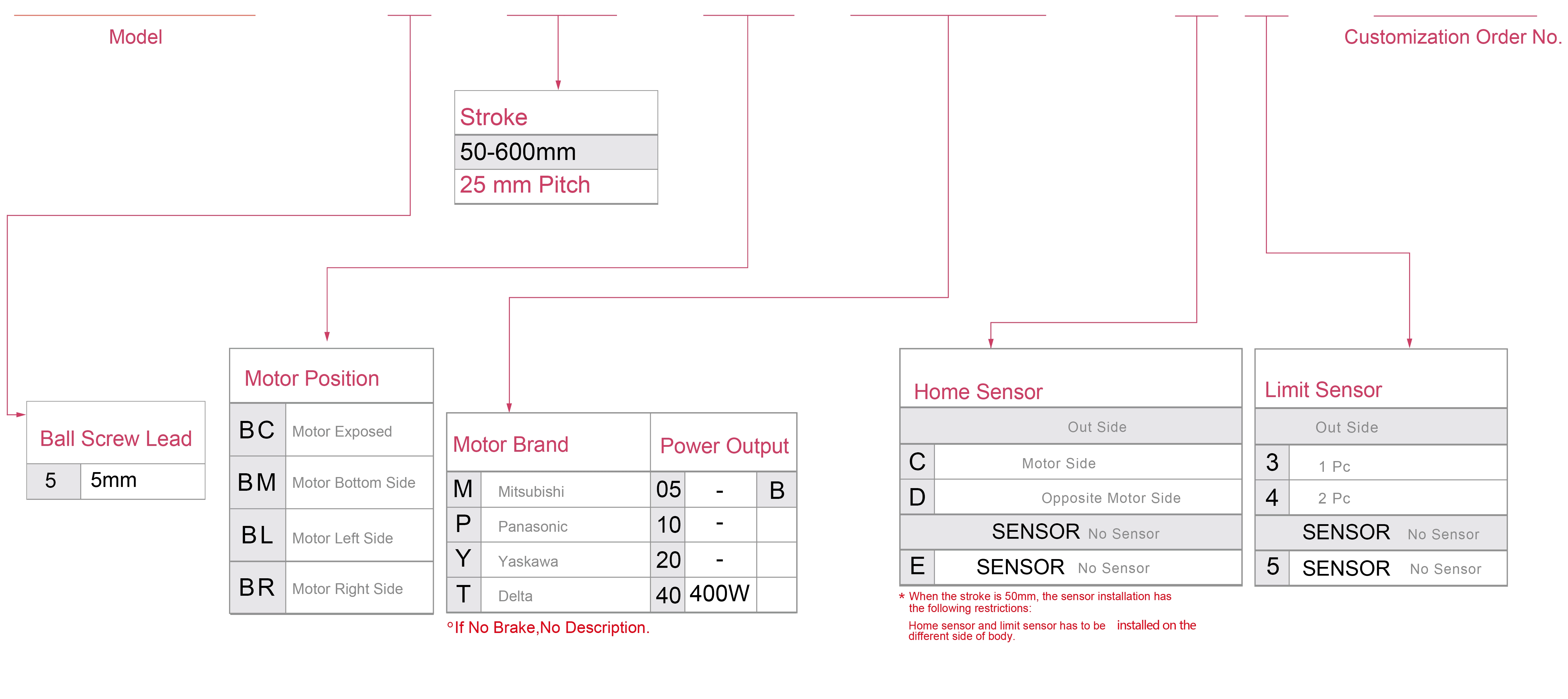

Bestellmethode

GRH12M - L5-100 -BC-M40B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		5
	Maximale Geschwindigkeit (mm/s) ※1		250
	Maximale Nutzlast	Horizontal (kg)	110 (Doppelwagen)
		Vertikal (kg)	33 ( Doppelwagen)
	Nennschub (N)		1388
	Hubsteigung (mm) ※2		50–1250 mm/25 Teilung
Teile	AC-Servomotorleistung (W)		400
	Kugelumlaufspindel Ø (mm)		C7Ø16
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		10X14
	Home-Sensor	Draußen	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

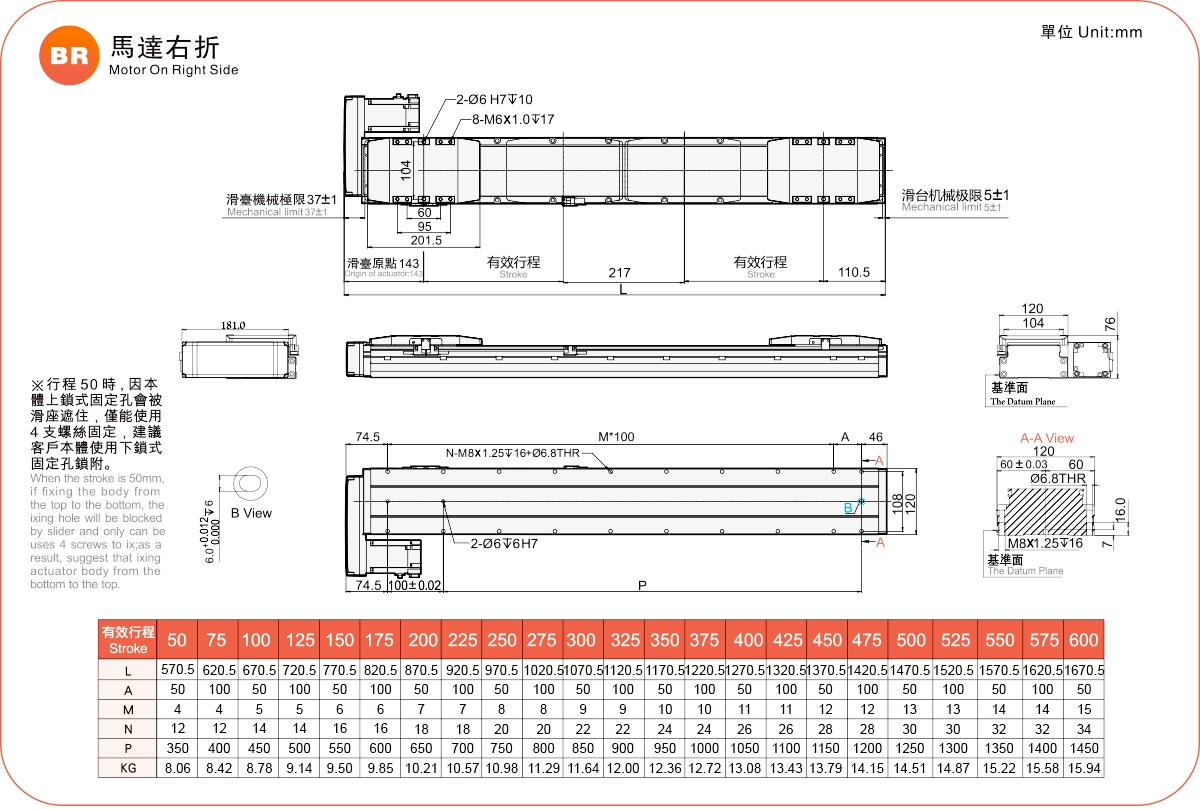

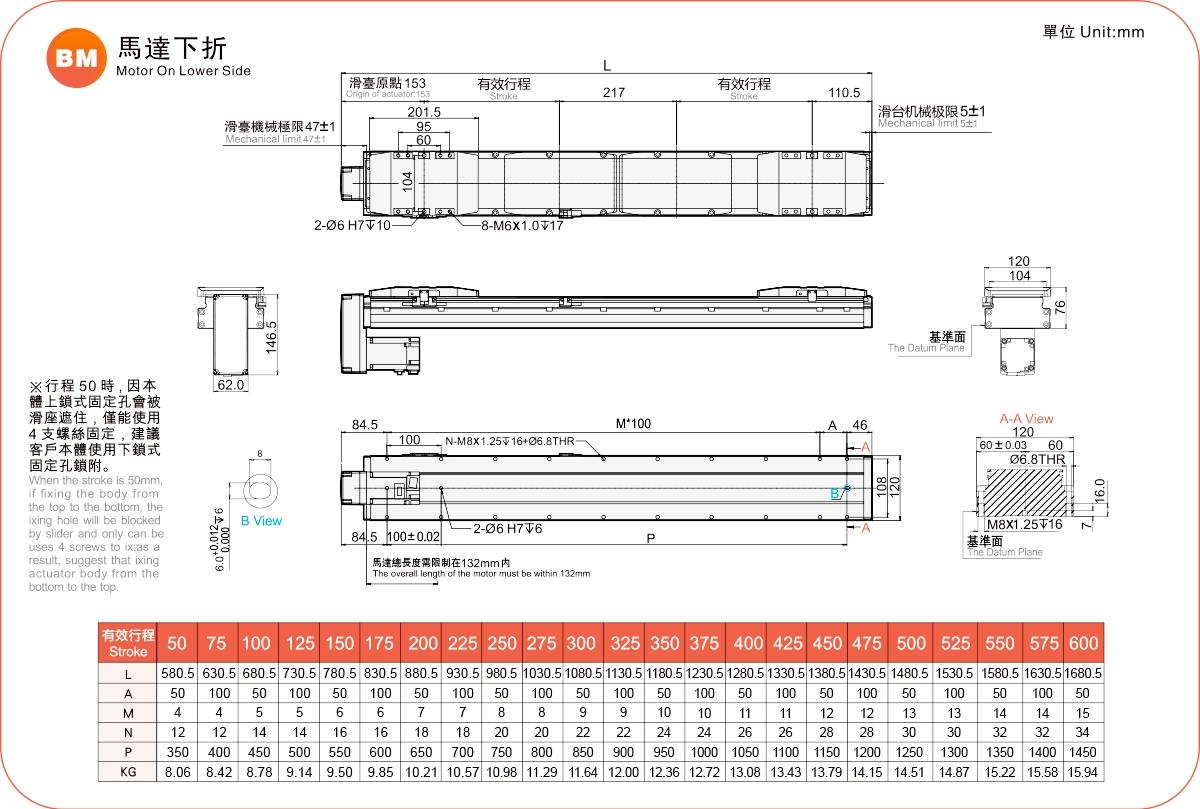

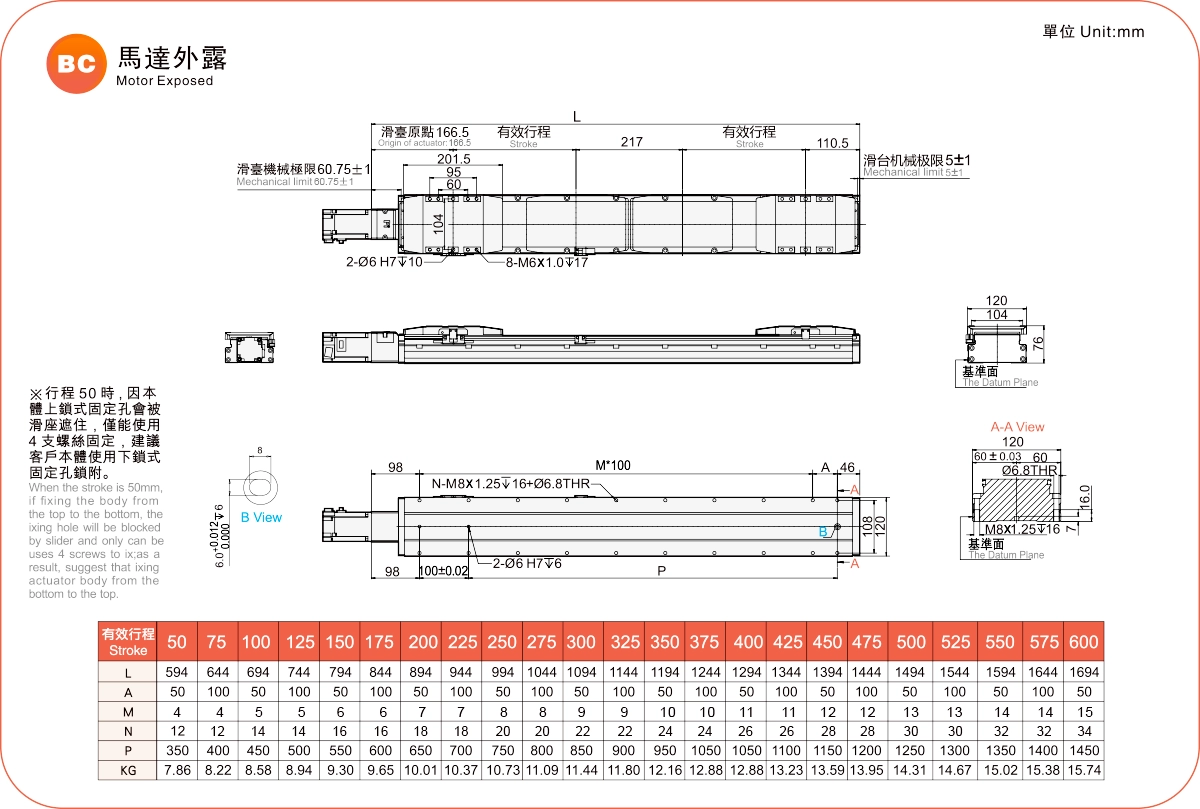

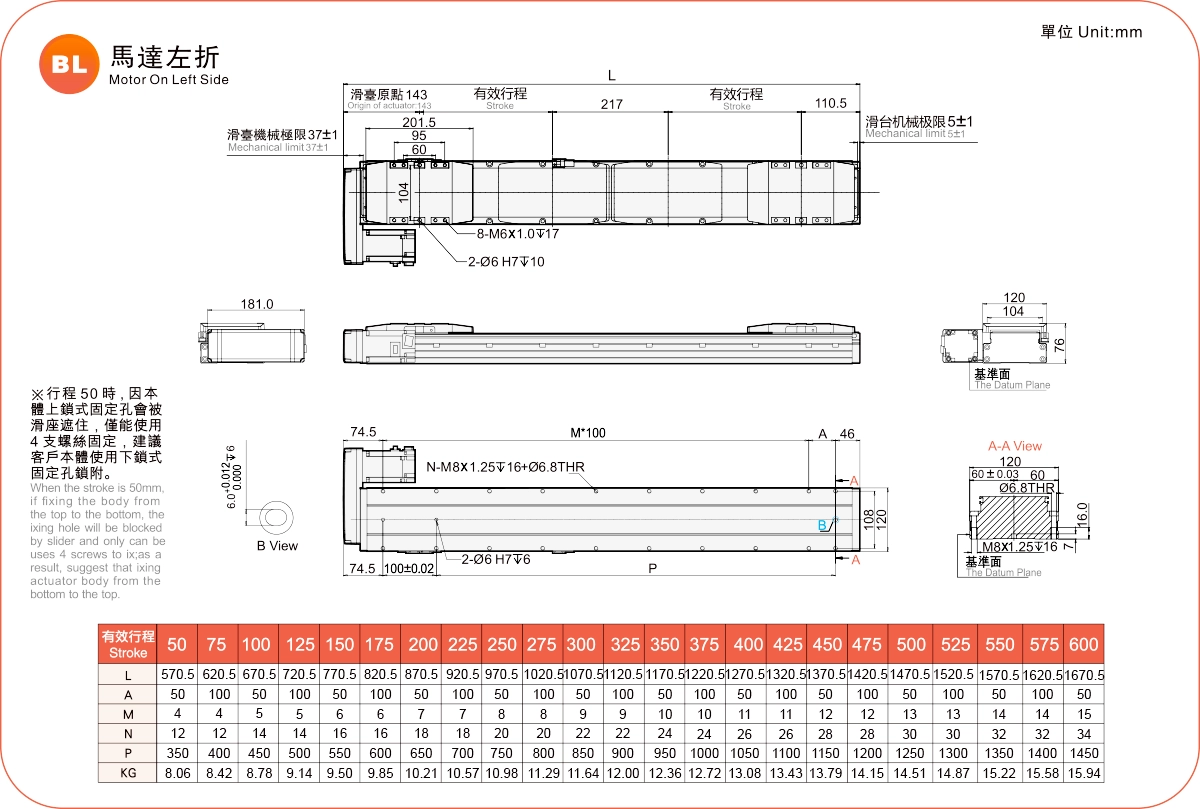

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	60kg	1560	250	340
	80kg	2100	180	250
	110kg	1500	120	170

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	55kg	280	280	3300
	75kg	200	190	2400
	110kg	130	125	1550

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	15kg	1200	1200
	22kg	820	820
	33kg	550	550

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	606
Abgeordneter	606
HERR	1168

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Die höchste Geschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000).

Kugelumlaufspindelantrieb mit langem Hub

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
