Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 25 kg

Anschluss: 40 mm

Höchstgeschwindigkeit: 2000 mm/s

Hubteilung: 100–3050 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Besonderheiten des Mehrfach-Schiebesitzes, Riemenspannungsregulierungsmechanismus, patentierte Kraftstoffdüsenkonstruktion (optional)

Hochsteifes Gehäuse/hochsteife obere Abdeckung

Motormarke, Einbauort des Motors

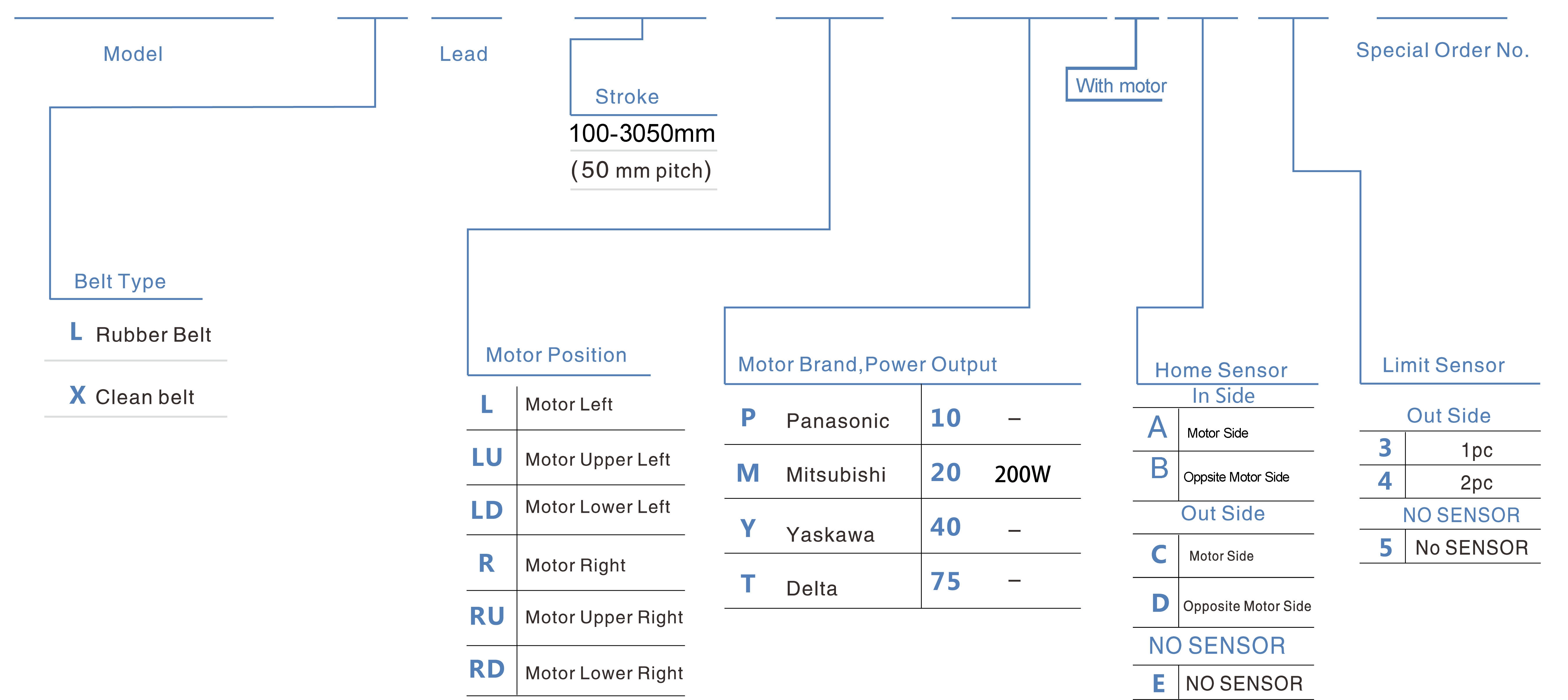

Bestellmethode

RMF14 - L40- 100-L -M20 -YC 4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,04
	Leitungslänge (mm)		40
	Höchstgeschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	25
		Vertikal (kg)	-
	Nennschub (N)		100
	Hubteilung (mm)		100–3050 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		200 W
	Bandbreite (mm)		22
	Hochsteife Linearführung (mm)		B15 x H12,5
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation	A	B	C
10 kg	1794	688	538
20 kg	858	324	253
25 kg	670	251	197

(Einheit: mm)

Wandmontage	A	B	C
15 kg	348	446	1170
18 kg	285	365	961
25 kg	197	251	670

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	551
Abgeordneter	552
HERR	485

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gürtel	RMF14	Ja	200 W	135	±0,04	22	40	25	-	2000
		RMF17	Ja	400 W	170	±0,04	30	40	45	-	2000
		RMF22	Ja	750 W	220	±0,04	50	40	85	-	2000
		RMF28R	NEIN	1000 W	280	±0,08	50	230	230	-	2000
		RMF28RN	NEIN	1000 W	280	±0,08	50	230	200	-	2000
