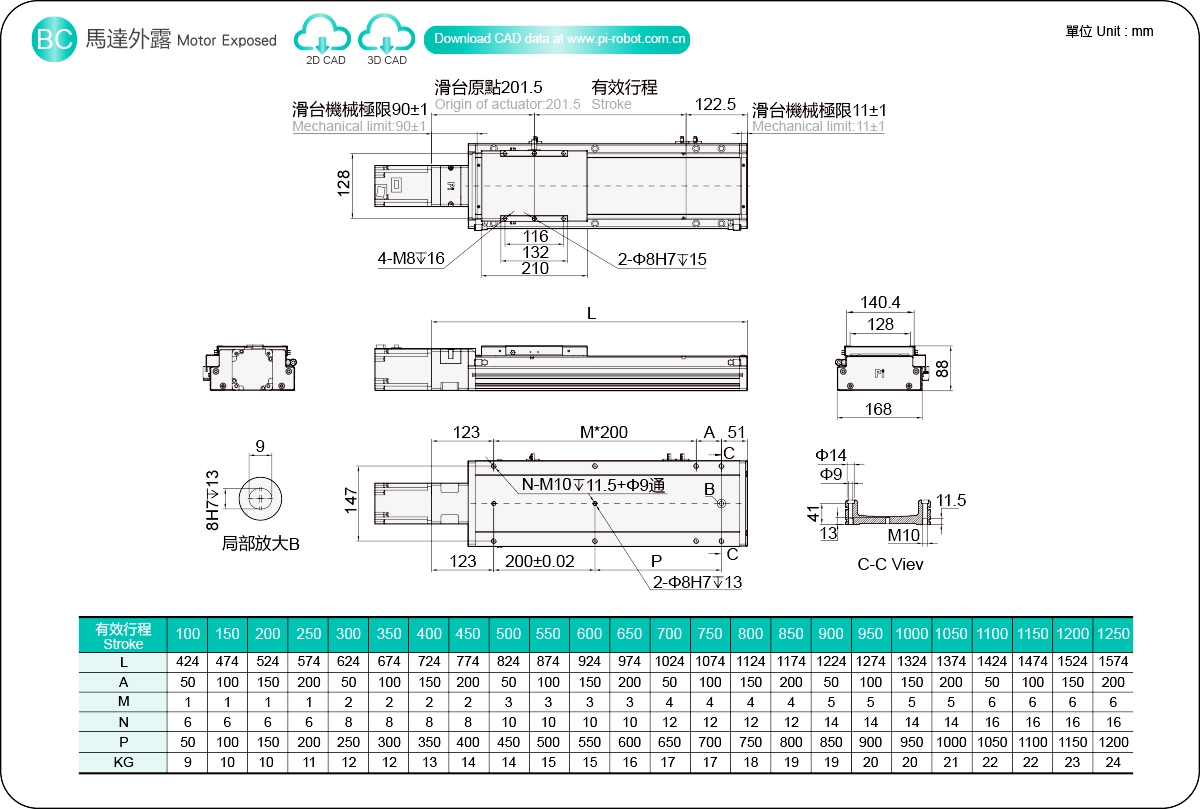

Aktueller Standort：Zuhause > Produkt > Reinraum-Aktuator > GSD-Serie > GSD17 > Motor freigelegt

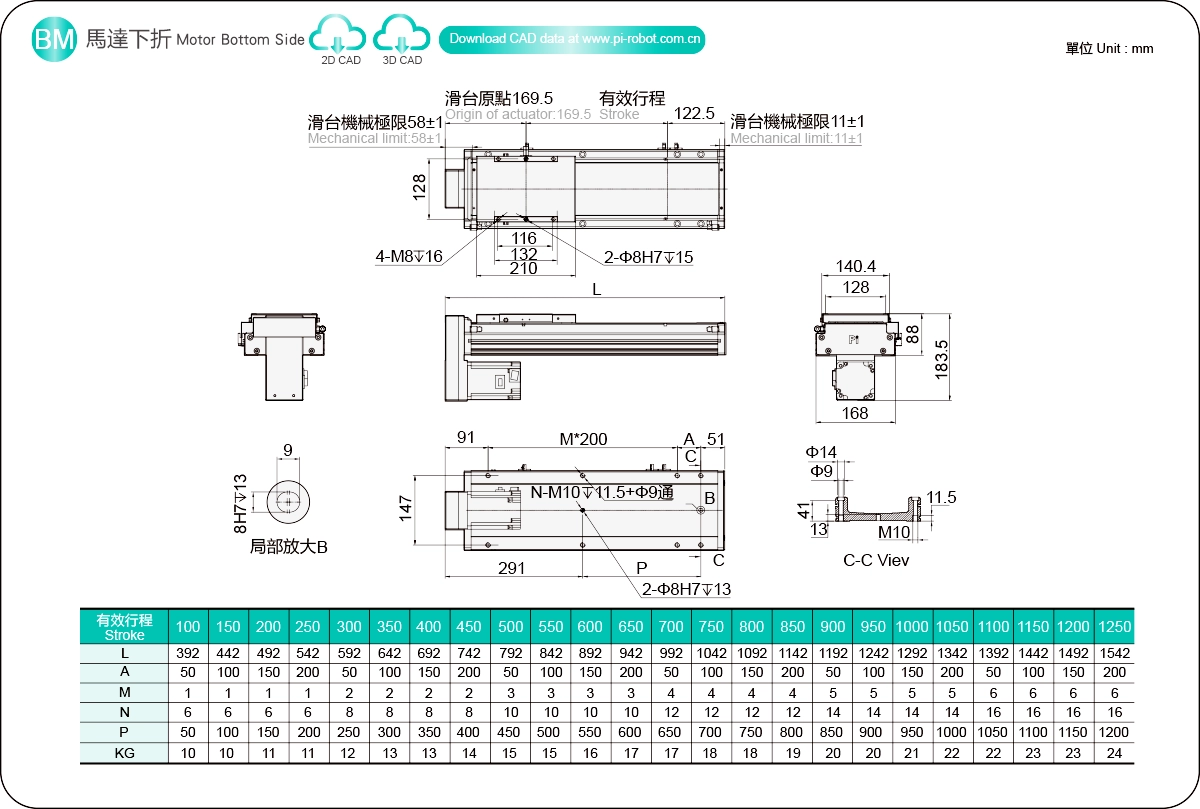

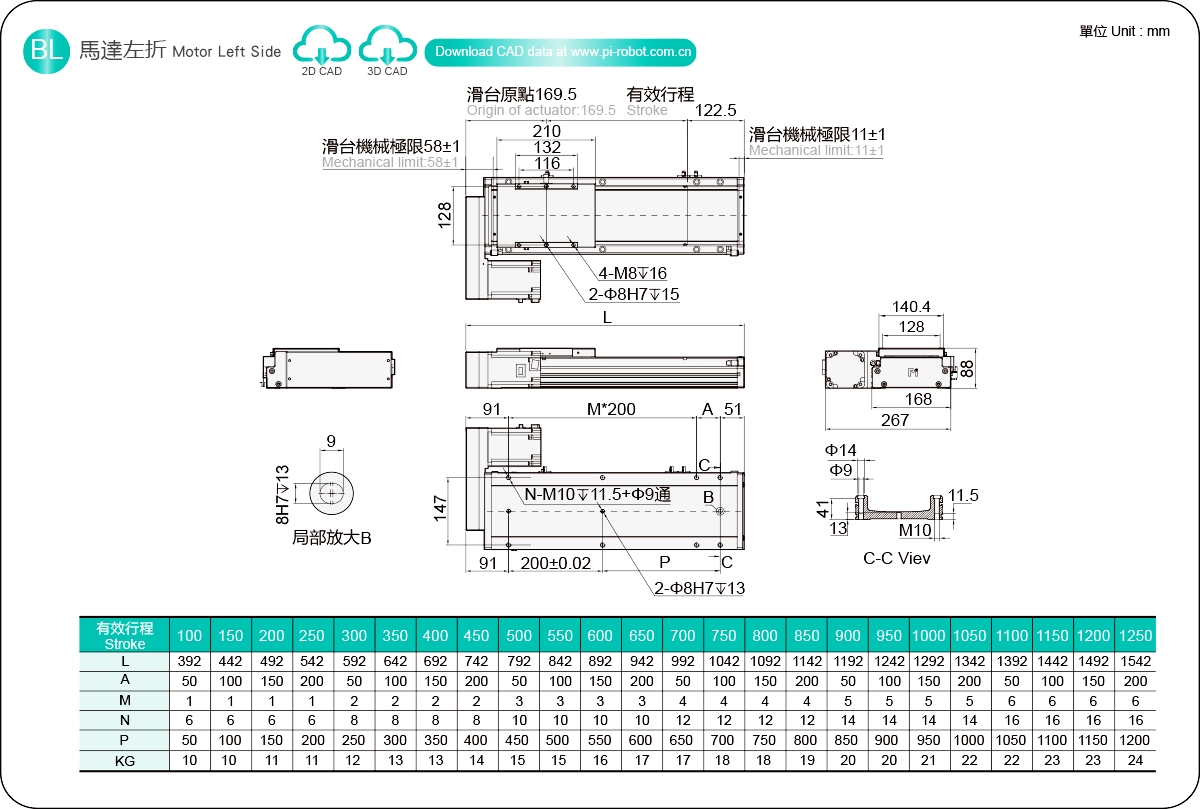

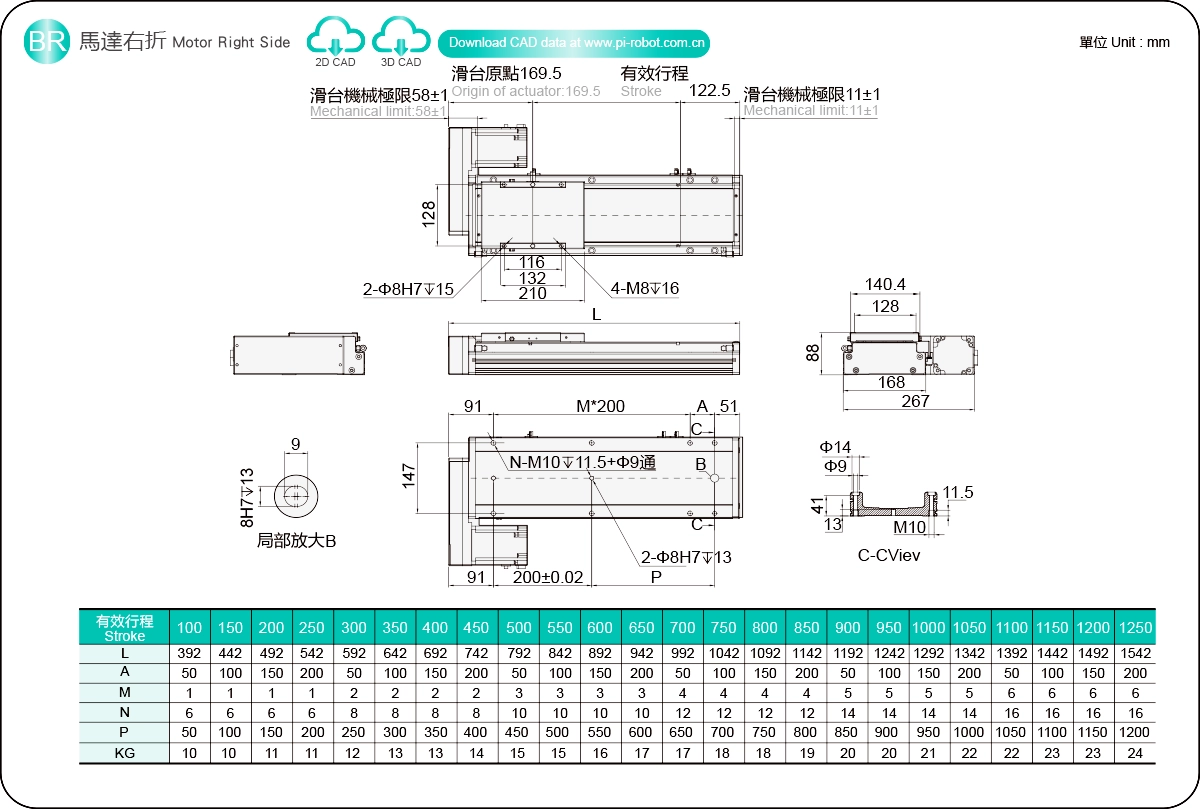

Leicht und langlebig

Körperbreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 120 kg

Vertikale Belastung: 50 kg

Maximale Geschwindigkeit: 250 mm/s

Reisebereich: 100–1250 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Lücken kann es sich leicht und einfach in die „Kreisbogennut“ bewegen, wodurch eine hohe Präzision über einen langen Zeitraum hinweg problemlos aufrechterhalten werden kann.
Der Innenschieber kann in allen vier Richtungen die gleiche Nennlast erreichen und ist in jede Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Bewegungsbelastbarkeit, lange Lebensdauer.

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte einbauen und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

Ein eingebetteter Viersäulen-Kugelumlauftisch mit einem Verfahrbereich von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

Kann vertikal installiert werden

Alle Serien können vertikal eingebaut werden.

Einfache Wartung – extrem niedrige Kosten

Die gesamte Baureihe kann von außen geschmiert werden, ohne dass der Deckel abgenommen werden muss. Es verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Styles – zahlreiche Vorteile

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen, wodurch die Staubentwicklung verringert wird. Es kann in Reinraumumgebungen eingesetzt und mit Motoren unterschiedlicher Hersteller und Installationsmethoden ausgestattet werden.

Bestellmethode

GSD17 - L5-100-BC-M75B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	40
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1000	2000
	Maximale Nutzlast	Horizontal (kg)	120	110	75	35
		Vertikal (kg)	50	40	25	10
	Nennschub (N)		2563	1281	640	320
	Hubsteigung (mm) ※2		100–1250 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		750
	Kugelumlaufspindel Ø (mm)		C7Ø20
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		12X19
	Home-Sensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
Leitung10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
Leitung20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
Leitung40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
Leitung10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
Leitung20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
Leitung40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	20kg	480	480
	30kg	320	320
	50kg	180	180
Leitung10	15kg	500	500
	25kg	350	350
	40kg	200	200
Leitung20	10kg	450	450
	25kg	250	250
	-	-	-
Leitung40	4kg	850	850
	10kg	320	320
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	728
Abgeordneter	728
HERR	1876

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
Standard	Kugelumlaufspindel	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
