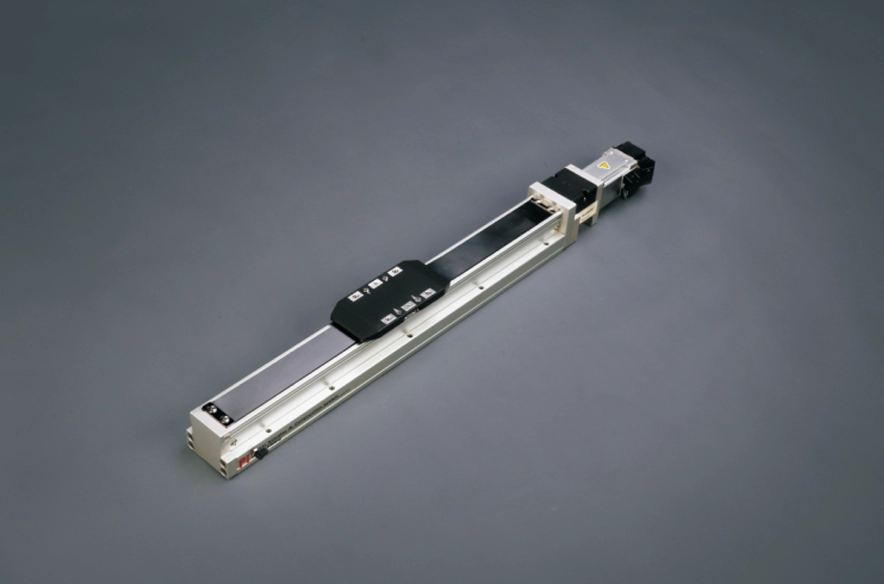

Leicht und langlebig

Körperbreite: 54 mm

Wiederholgenauigkeit: ±0,01 mm

Horizontale Belastung: 30 kg

Vertikale Belastung: 10 kg

Maximale Geschwindigkeit: 1000 mm/s

Reisebereich: 50–800 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

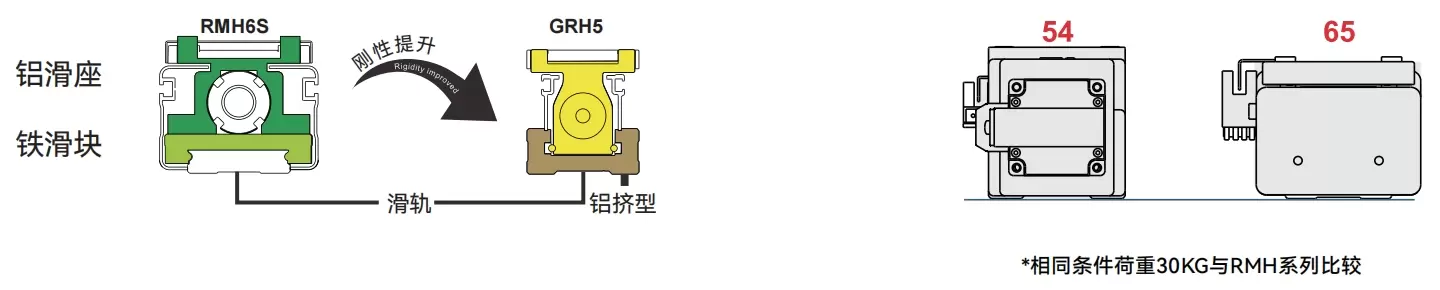

Starre Verstärkung des verschiebbaren Sitzes

Der Körper und der Schlitten sind einstückig geformt, was das Problem der geringen Steifigkeit beseitigt und die Breite reduziert, wodurch der Installationsraum der Ausrüstung kleiner wird.

Einfache Wartung

Beide Seiten der gesamten Baureihe verfügen über außenliegende Öleinspritzdüsen, die ohne Abdeckung direkt mit Öl befüllt werden können. Das spezielle Design des Gürtelbinders aus Stahl kann Haare reduzieren und kann in Reinraumumgebungen verwendet werden.

Montage, zeitsparend und komfortabel

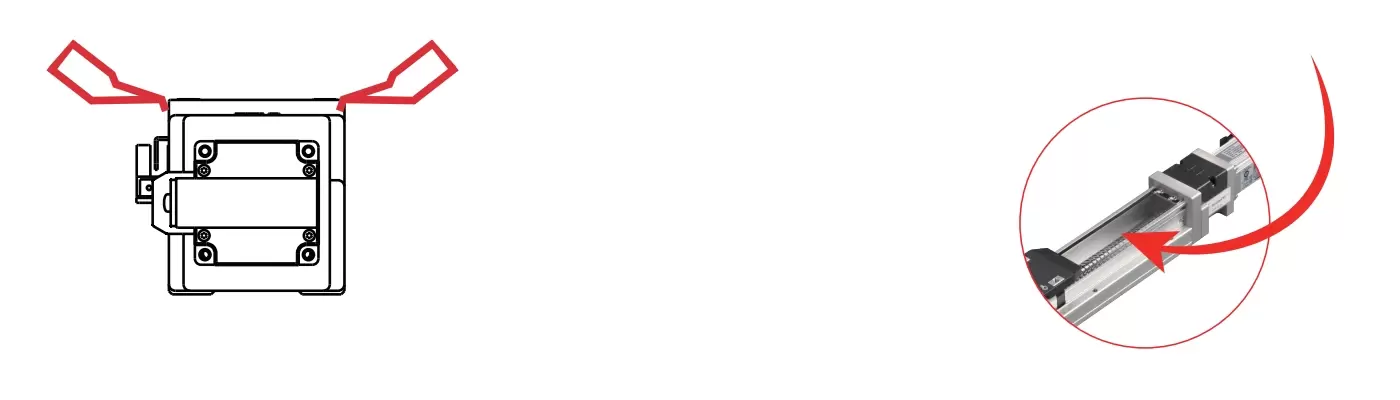

Die Befestigung kann von oben nach unten oder von unten nach oben erfolgen, ohne dass das Stahlband demontiert werden muss.

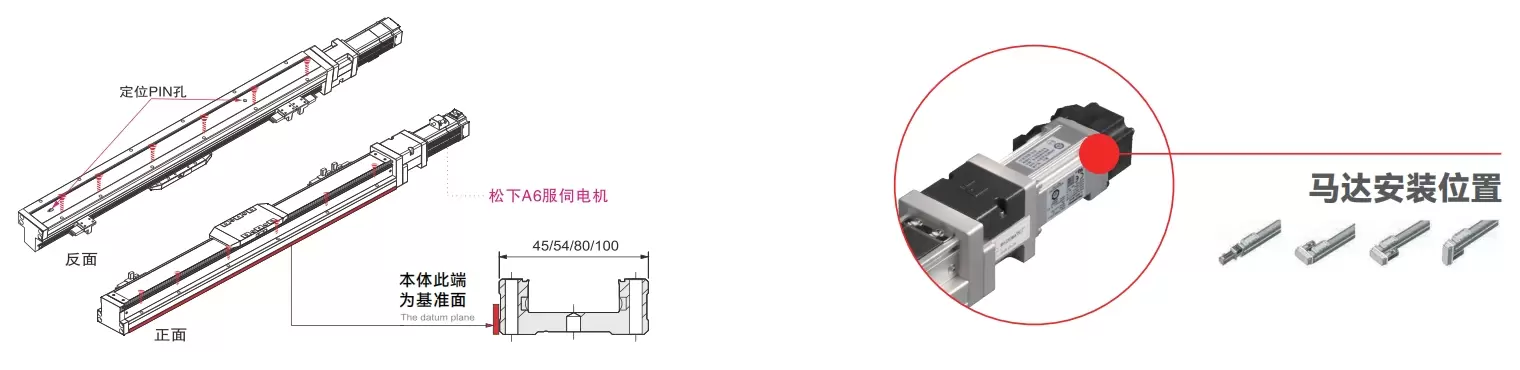

Fügen Sie an der Seite des Gehäuses eine Stützfläche für die Installationsreferenz hinzu. An der Unterseite des Gehäuses befindet sich ein Positionierungsstiftloch.

Die Festigkeit nimmt zu und die Glätte verbessert sich

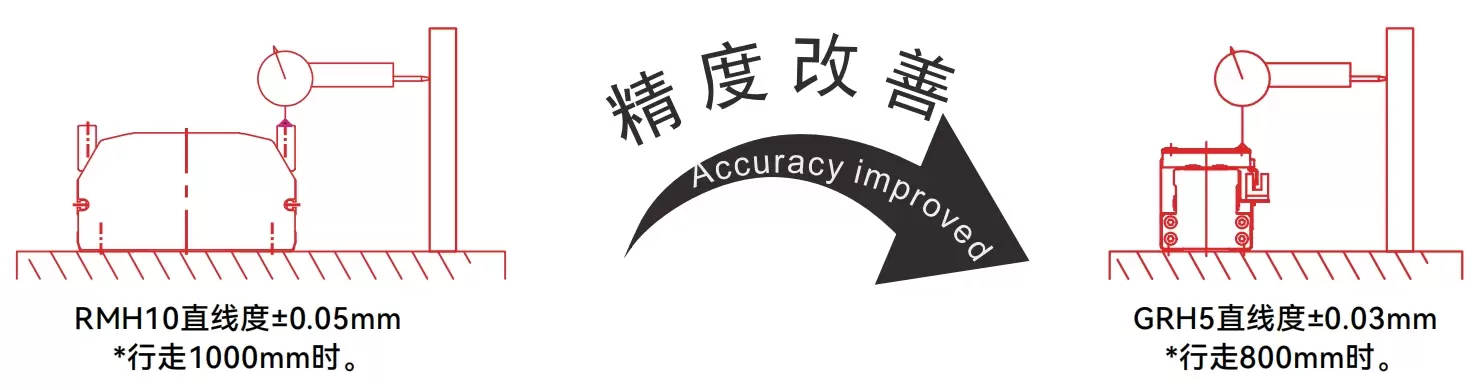

Durch die Verwendung einer Aluminium-Karosseriestruktur wird die Festigkeit der Karosserie deutlich erhöht. Im Vergleich zu RMH5S/6S ist die Stahlschiene in den Aluminiumkörper eingebettet und anschließend geschliffen, wodurch die Genauigkeit der Gehhöhe und Geradheit auf unter ± 0,02 mm verbessert wird (im Vergleich zu RMH10/12).

Bestellmethode

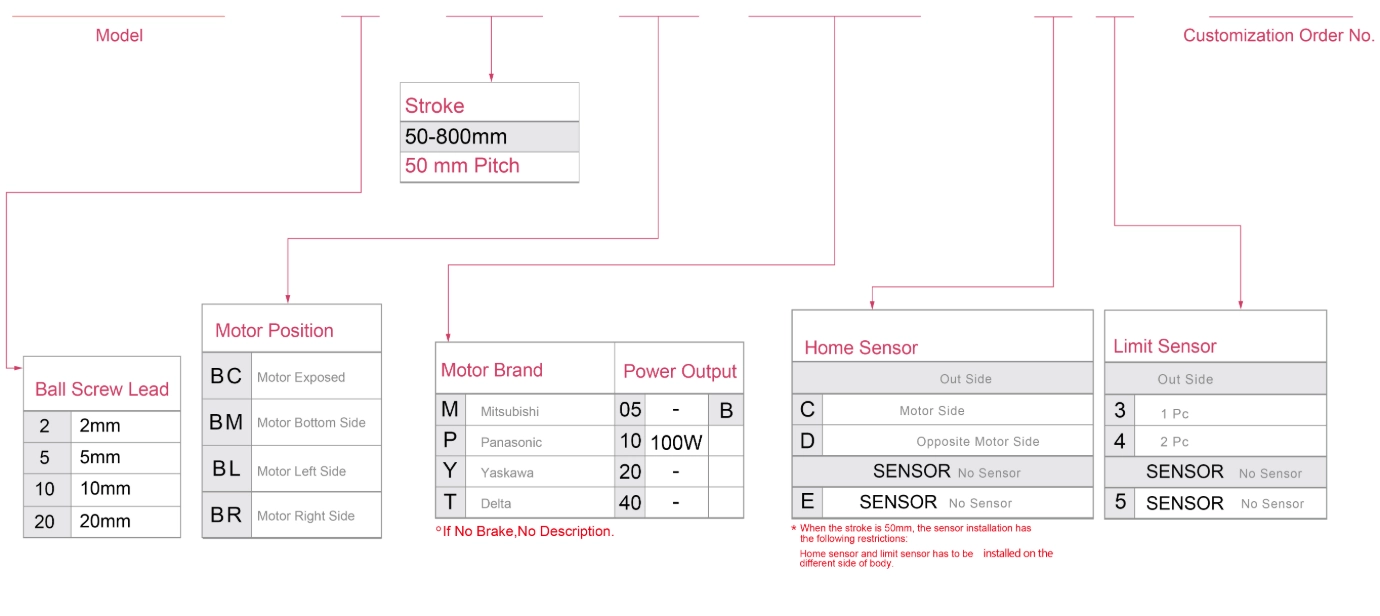

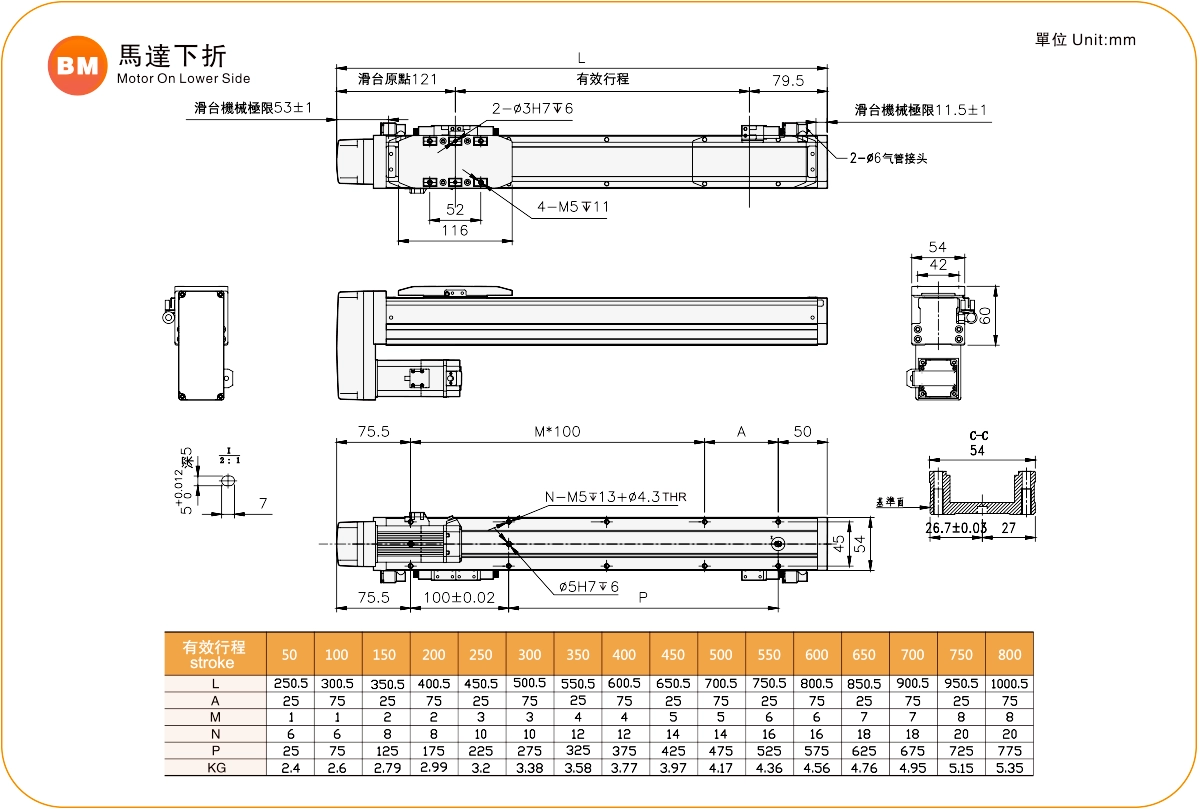

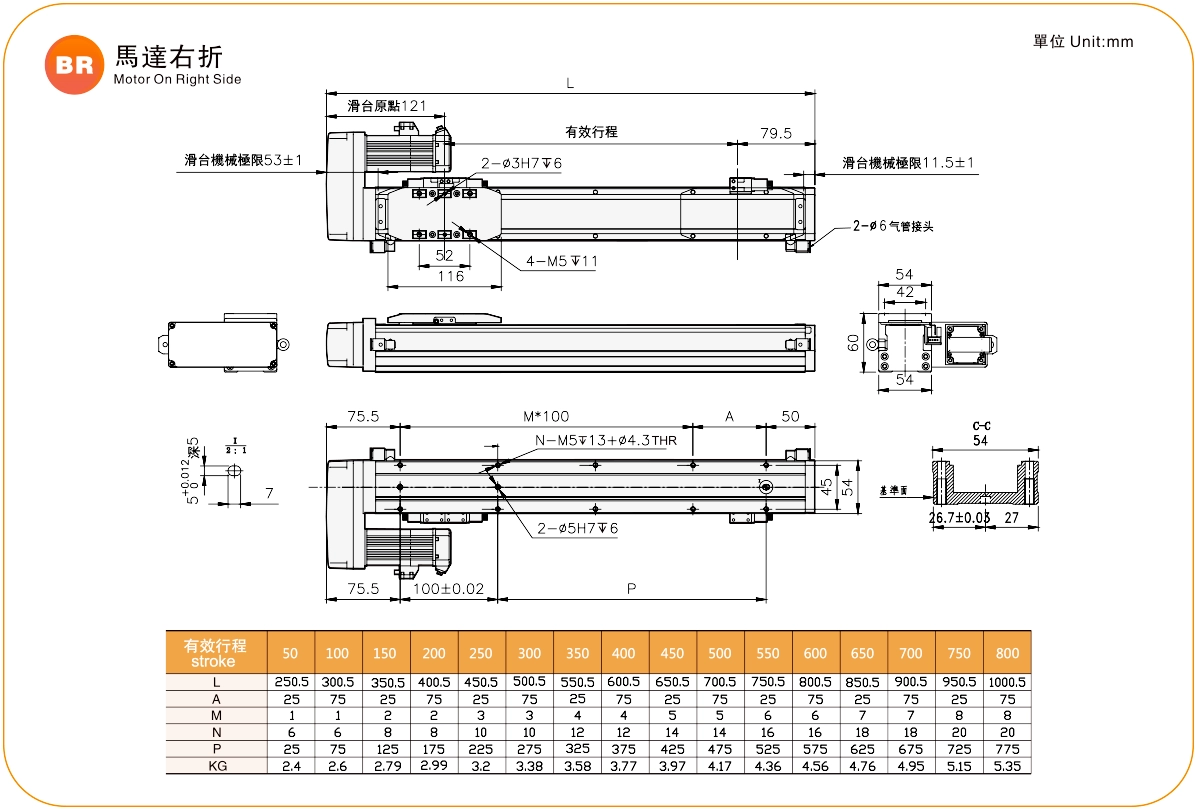

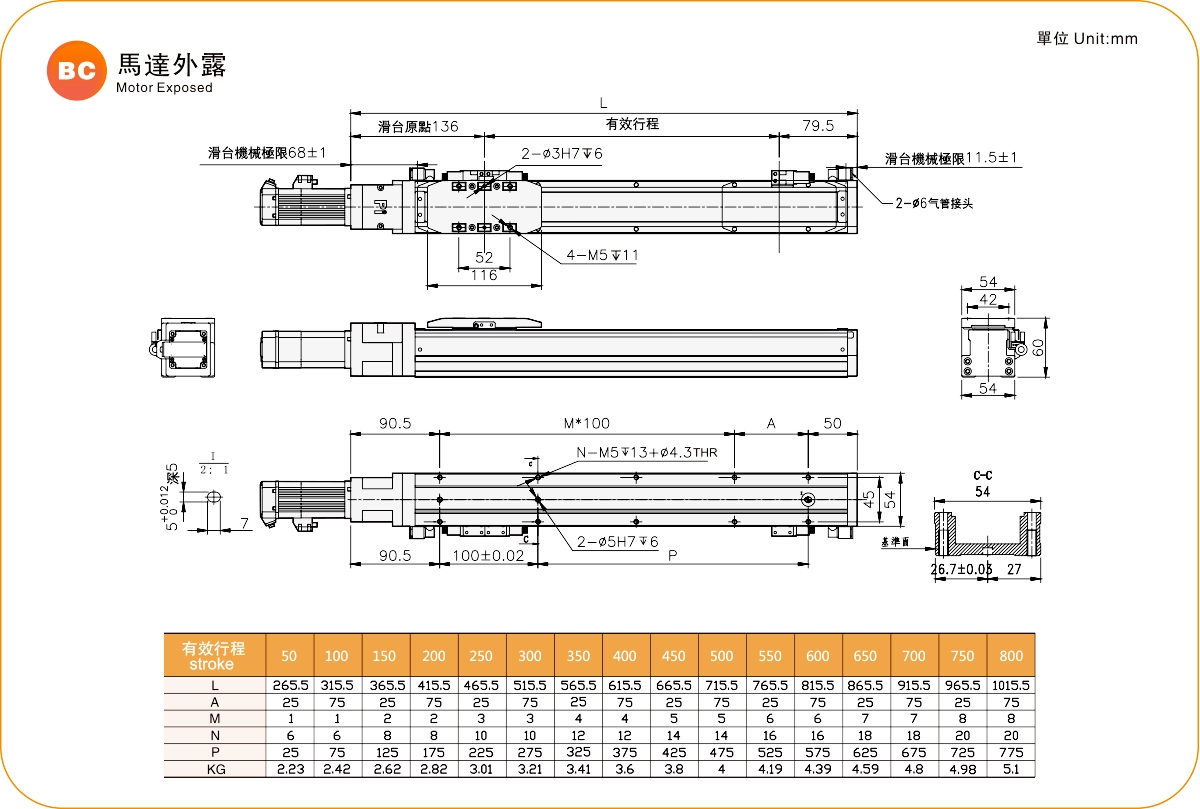

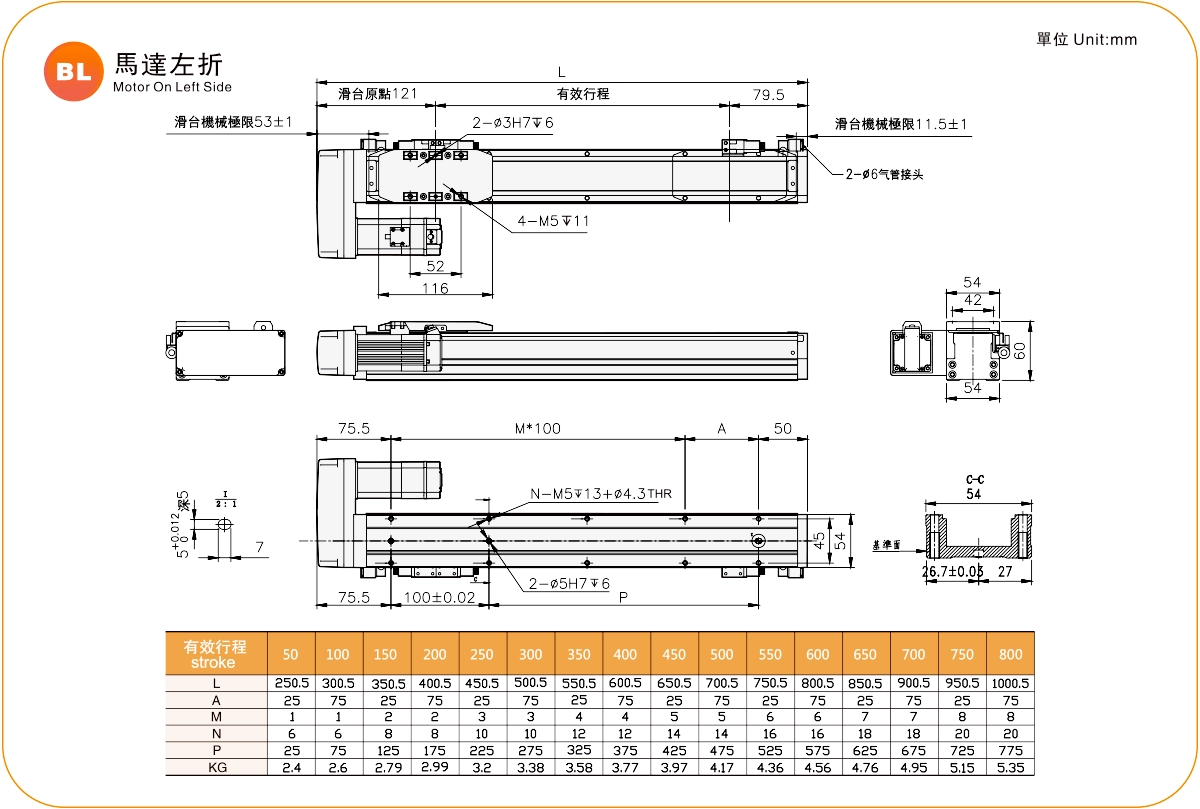

GRC5 – L5-100 – BC – M10B – C4 – 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,01
	Kugelgewindesteigung (mm)		2	5	10	20
	Maximale Geschwindigkeit (mm/s)		100	250	500	1000
	Maximale Nutzlast	Horizontal (kg)	30	30	15	10
		Vertikal (kg)	10	10	5	2.5
	Nennschub (N)		854	341	170	85
	Hubsteigung (mm)		50–800 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		100
	Kugelumlaufspindel Ø (mm)		C7Ø12
	Kupplung (mm)		7X8
	Home-Sensor	Draußen	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

*Wenn der Hub mehr als 600 mm beträgt, kommt es zu einem Schlag der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung2	10kg	900	100	135
	20kg	700	45	60
	30kg	550	25	35
Leitung5	10kg	655	75	100
	20kg	440	32	45
	30kg	270	19	25
Leitung10	5kg	600	145	185
	10kg	370	70	85
	15kg	250	42	52
Leitung20	5kg	320	120	130
	8kg	220	70	00
	10kg	175	55	60

(Einheit: mm)

Wandinstallation		A	B	C
Leitung2	10kg	135	100	900
	20kg	60	45	700
	30kg	37	27	550
Leitung5	10kg	100	75	650
	20kg	45	32	420
	30kg	25	19	260
Leitung10	5kg	180	145	600
	10kg	85	68	370
	15kg	52	42	250
Leitung20	5kg	130	120	320
	8kg	75	70	220
	10kg	60	55	170

(Einheit: mm)

Vertikale Installation		A	C
Leitung2	6kg	180	180
	8kg	135	135
	10kg	110	110
Leitung5	6kg	145	145
	8kg	110	110
	10kg	90	90
Leitung10	1kg	800	800
	3kg	260	260
	5kg	155	155
Leitung2	1kg	600	600
	2kg	300	300
	2,5 kg	250	250

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	103
Abgeordneter	103
HERR	144

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Kugelumlaufspindel	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
