Leicht und langlebig

Wiederholgenauigkeit: ±0,003 mm

Maximale Kraft: 176 N

Dauerkraft: 80 N

Dauerhandhabungsgewicht: 20 kg

Standardhub:

1-Einzel-Mover: 96-1824/96 mm

Standardhub:

2-Dual Mover: 48-1680/96 mm

Maximale Geschwindigkeit: 2500 mm/s

PDF

3D-Download

Cadenas3 Ddownload

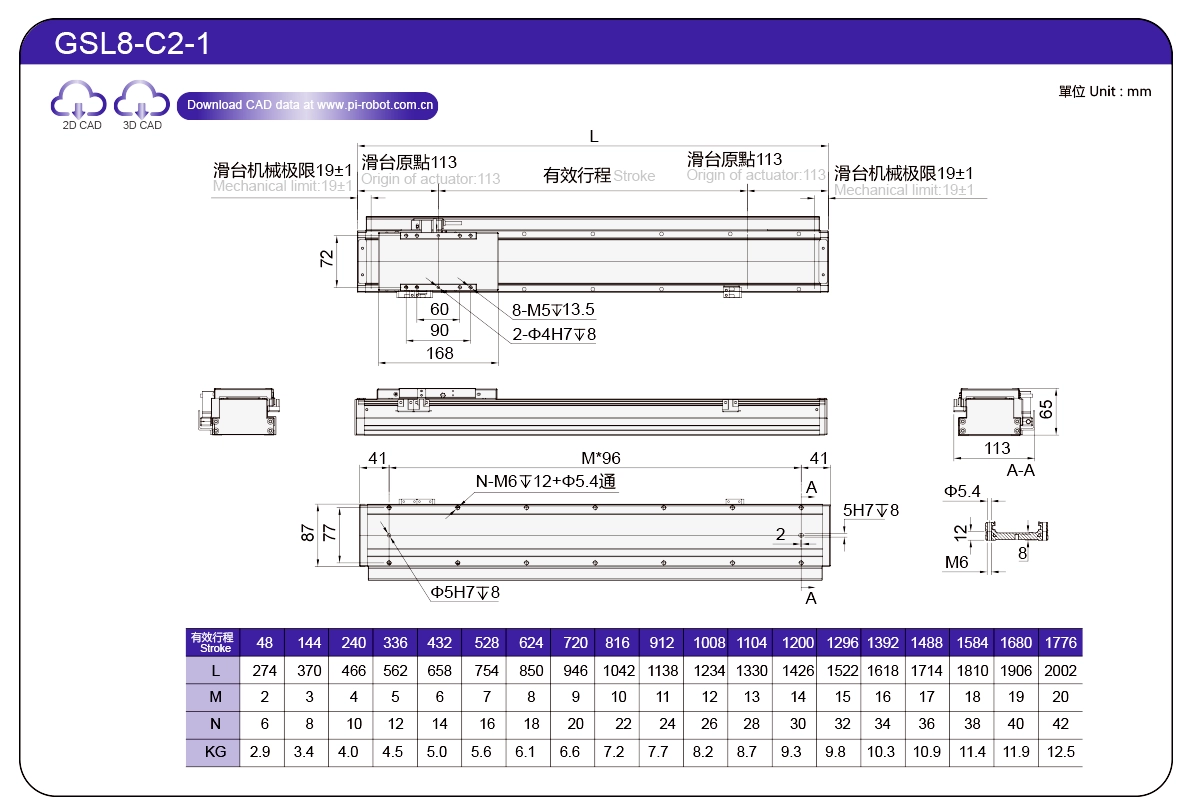

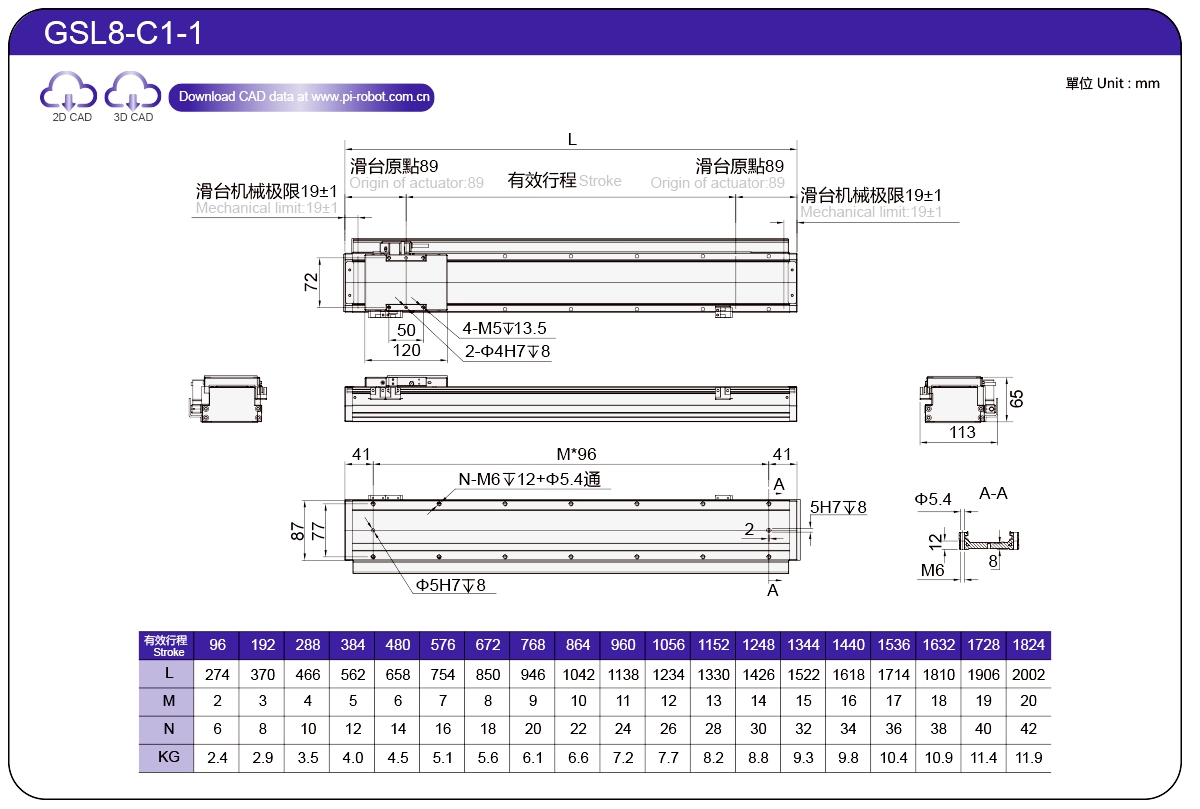

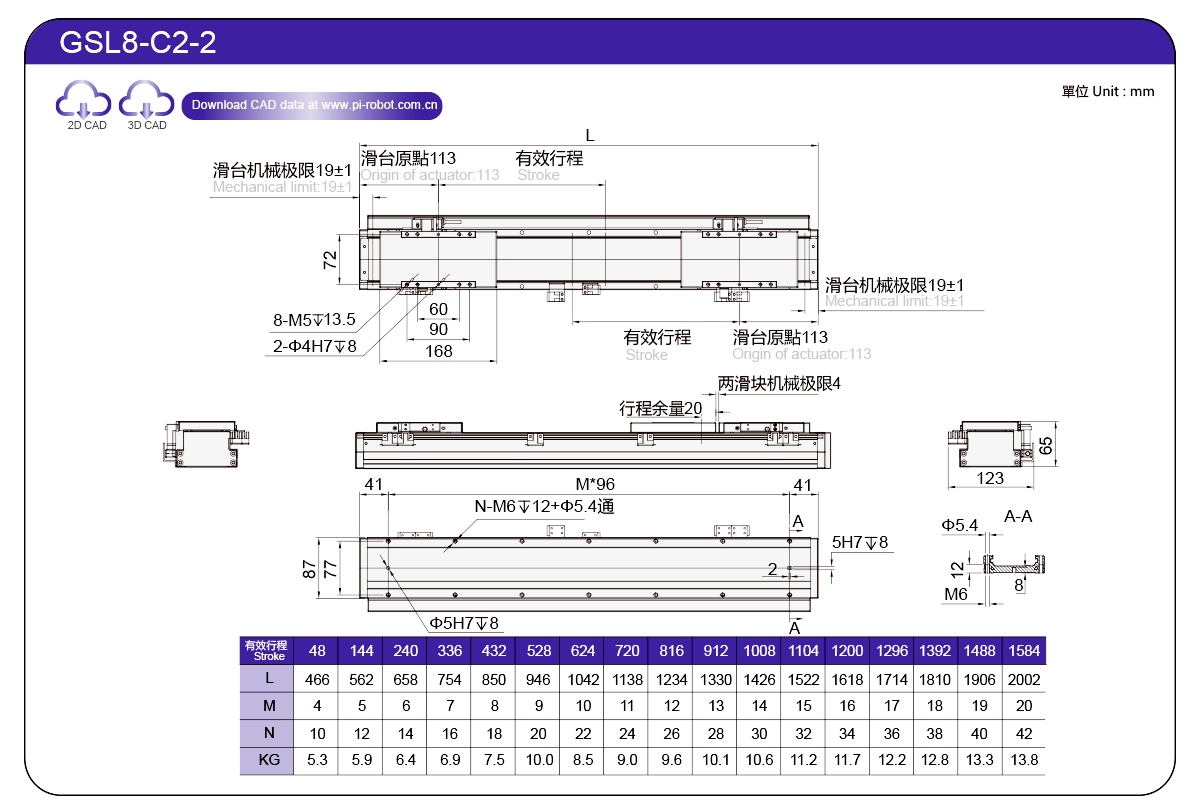

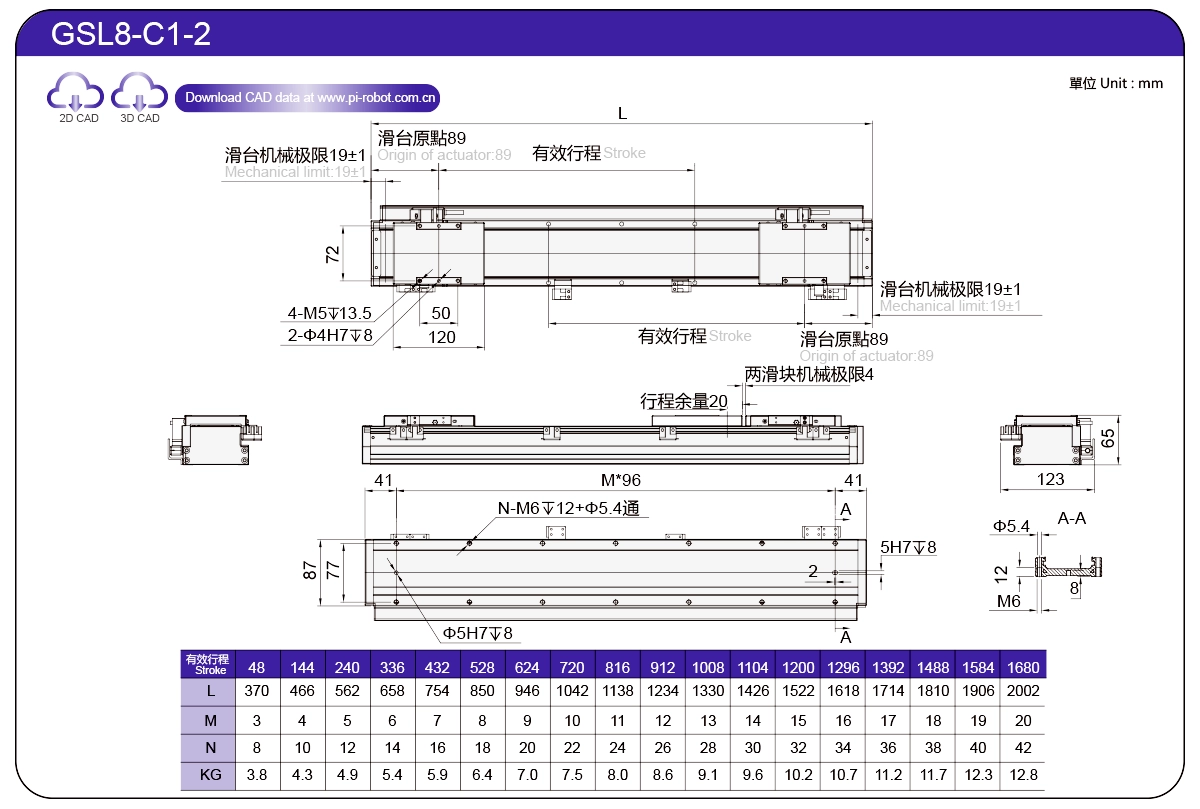

Strukturdiagramm

Das einzige patentierte Kraftstoffdüsendesign der Branche mit einer einzigen Kraftstoffdüse auf dem Gleitsitz zur Öleinspritzung ermöglicht die gleichzeitige Öleinspritzung und Wartung sowohl der Gleitschiene als auch des Gleitstücks, wodurch die Wartung bequemer und zeitsparender wird.

Lange Reise mit vollständigen Spezifikationen und bequemer Positionierung

Viersäulen-Kugeltisch mit integriertem Linearmotor und einem Hub von bis zu 3744 mm. Der Hub kann je nach Kundenwunsch erhöht werden

Eingebettete Kugelgleitschienenstruktur

Nach dem Einbetten der Gleitschiene in die Aluminium-Strangpressausführung werden die parallelen und gleichermaßen hochpräzisen Laufschienen auf beiden Seiten durch die Schleifanlage geschliffen, was zu einer besseren Genauigkeit führt als beim Verriegeln zweier Standard-Leitungsschienen mit der Aluminium-Strangpressausführung.

Mehrere optionale Treiber

Bestellmethode

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Spezifikation

Verzeichnis	Spezifikationen für den Drahtkreis	P35-C1	P35-C2
Spez	Wiederholgenauigkeit (mm)	±0,003
	Maximale Nutzlast (kg)	10	20
	Maximale Geschwindigkeit (mm/s)	2500
	Dauerschub (N)	40	80
	Spitzenschub (N)	88	176
	Dauerstrom (Ams)	3.3	3.3
	Spitzenstrom (Arms)	10.5	10.5
	Kraftkonstante (N/Arms)	12.1	24.2
	Induktivität (mH)	9.4	18.7
	Widerstand (Ohm)	1.7	3.4
	Magnetpolabstand (mm)	24

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie unter P85.

Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Die Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		Laden	A	B	C
Laden	P35-C1	2kg	320	300	300
		4kg	160	140	140
		6kg	110	80	80
		8kg	90	60	60
		10kg	70	50	50
	P35-C2	4kg	350	300	300
		8kg	170	150	150
		12kg	110	90	90
		16kg	90	60	60
		20kg	70	50	50

(Einheit: mm)

Wandinstallation		Laden	A	B	C
Laden	P35-C1	2kg	300	300	320
		4kg	140	140	160
		6kg	90	80	110
		8kg	60	60	90
		10kg	50	50	70
	P35-C2	4kg	300	300	350
		8kg	150	150	170
		12kg	90	90	110
		16kg	60	60	90
		20kg	50	50	70

Statisches Belastungsmoment

(Einheit: Nm)

Richtung	P35-C1	P35-C2
MEIN	106	277
Abgeordneter	106	277
HERR	160	260

Die Beziehung zwischen Geschwindigkeit und Beschleunigung

P35-C1

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
2	2.1	2.1	2.1	2	2	1.8
4	1.4	1.3	1.3	1.3	1.2	1.1
6	1	1	0,9	0,8	0,8	0,7
8	0,7	0,7	0,7	0,6	0,6	0,6
10	0,6	0,6	0,5	0,5	0,5	0,4

P35-C2

Geschwindigkeit (m/s) Beschleunigung (G) Last (kg)	1m/s	1,5 m/s	2m/s	2,5 m/s	3m/s	3,5 m/s
4	2.6	2.6	2.6	2.6	2.5	2.5
8	1.4	1.4	1.4	1.4	1.4	1.3
12	1	1	1	1	1	0,9
16	0,7	0,7	0,7	0,7	0,7	0,6
20	0,6	0,6	0,6	0,6	0,6	0,5

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorspezifikationen	Die Breite des Körpers (mm)	Die Körpergröße (mm)	Wiederholgenauigkeit (mm)	Dauerschub (N)	Spitzenschub (N)	lrms(A)	Maximale Nutzlast (kg)	Höchstgeschwindigkeit (mm/s) *1
Standard	Linearmotorroboter	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
