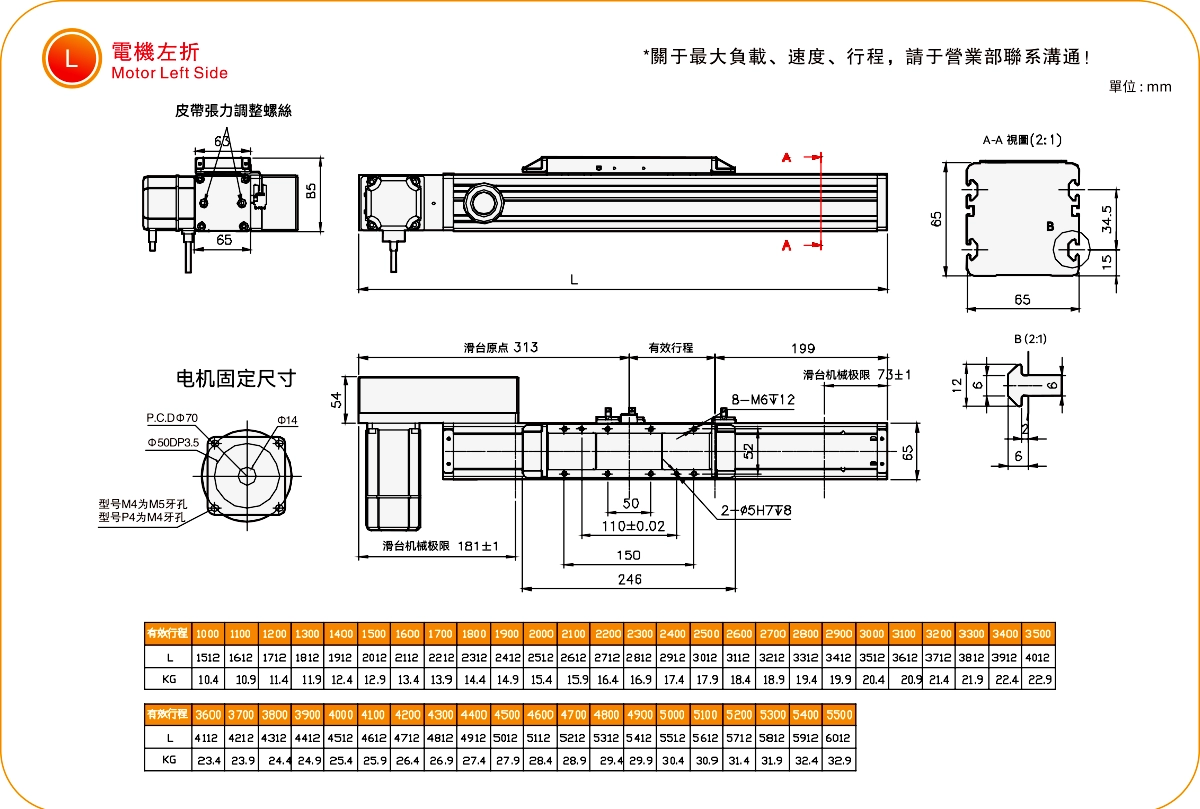

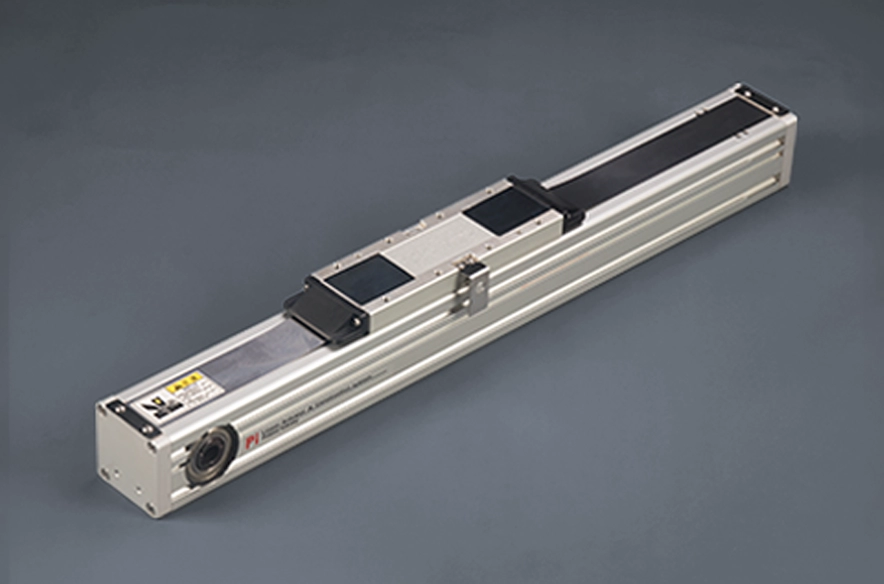

Aktueller Standort：Zuhause > Produkt > Standard-Riemenantrieb > MKR-Serie > MKR65 > Motor linke Seite
Wiederholgenauigkeit: ±0,1 mm
Horizontale Belastung: 60 kg
Leitung: 130 mm
Höchstgeschwindigkeit: 2166 mm/s
Hubteilung: 100-5500 mm
Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.
Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.
Lieferzeit: 7-10 Tage
| Spezifikation | Wiederholgenauigkeit (mm) | ±0,1 | ||||
| Leitungslänge (mm) | 130 | |||||
| Reduktionsverhältnis | 3:1 | 5:1 | 7:1 | 10:1 | ||
| Höchstgeschwindigkeit (mm/s) | 2166 | 1300 | 928 | 650 | ||
| Maximale Nutzlast | Horizontal (kg) | 30 | 45 | 55 | 60 | |
| Vertikal (kg) | 9 | 15 | 16 | 17 | ||
| Nennschub (N) | 182 | 302 | 413 | 603 | ||
| Hubteilung (mm) | 100–5500 mm / 100 mm Steigung | |||||
| Teile | Leistung des AC-Servomotors (W) | 400 W | ||||
| Kugelbreite (mm) | 25 | |||||
| Hochsteife Linearführung (mm) | B15XH13 | |||||
| Heimsensor | Draußen | EE-SX672(NPN) | ||||
| Horizontale Installation | A | B | C | |
| 3 : 1 | 10 kg | 950 | 250 | 42 |
| 20 kg | 420 | 105 | 18 | |
| 30 kg | 250 | 55 | 10 | |
| 5:1 | 25 kg | 950 | 140 | 24 |
| 35 kg | 625 | 90 | 15 | |
| 45 kg | 450 | 55 | 10 | |
| 7:1 | 28 kg | 1300 | 145 | 25 |
| 40 kg | 850 | 90 | 15 | |
| 55 kg | 550 | 50 | 10 | |
| 10:1 | 30 kg | 1850 | 145 | 25 |
| 45 kg | 1250 | 90 | 15 | |
| 60 kg | 800 | 50 | 10 | |
| Wandmontage | A | B | C | |
| 3 : 1 | 10 kg | 42 | 250 | 950 |
| 20 kg | 19 | 110 | 450 | |
| 30 kg | 10 | 60 | 260 | |
| 5:1 | 25 kg | 25 | 140 | 950 |
| 35 kg | 15 | 90 | 600 | |
| 45 kg | 10 | 60 | 450 | |
| 7:1 | 28 kg | 25 | 145 | 1300 |
| 40 kg | 15 | 90 | 850 | |
| 55 kg | 10 | 60 | 550 | |
| 10:1 | 30 kg | 25 | 140 | 1950 |
| 45 kg | 15 | 90 | 1550 | |
| 60 kg | 10 | 60 | 800 | |
| Vertikale Installation | A | C | |
| 3 : 1 | 3 kg | 900 | 900 |
| 6 kg | 450 | 450 | |
| 9 kg | 300 | 300 | |
| 5:1 | 5 kg | 900 | 900 |
| 10 kg | 450 | 450 | |
| 15 kg | 300 | 300 | |
| 7:1 | 6 kg | 900 | 900 |
| 12 kg | 450 | 450 | |
| 16 kg | 300 | 300 | |
| 10:1 | 6 kg | 900 | 900 |
| 13 kg | 450 | 450 | |
| 17 kg | 330 | 330 | |
| MEIN | 337,9 |
| Abgeordneter | 337,9 |
| HERR | 58,6 |
| Verwendungsort | Fahrmodus | Modellspezifikation | Reduziermechanismus | Motorleistung (w) | Breite (mm) | Wiederholbarkeit (mm) | Riemenspezifikation | Maximale Nutzlast (kg) | Höchstgeschwindigkeit (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bandbreite (mm) | Leitungslänge (mm) | Horizontal | Vertikal | ||||||||
| Standard | Zahnriemen | MKR40 | Ja | 100 W | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | Ja | 400 W | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | Ja | 750 W | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | Ja | 750W/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Ja | 400 W | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
