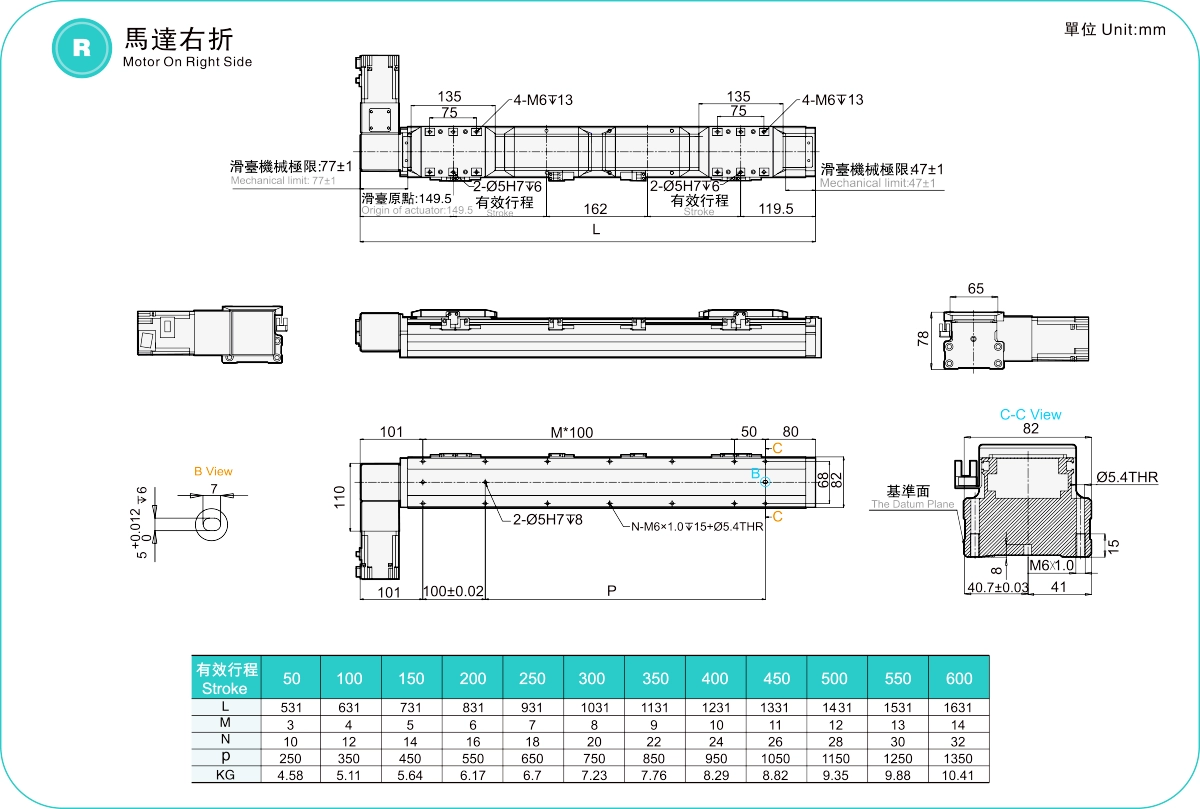

Aktueller Standort：Zuhause > Produkt > Standard-Riemenantrieb > GFK-Serie > GRP8M > Motor rechte Seite

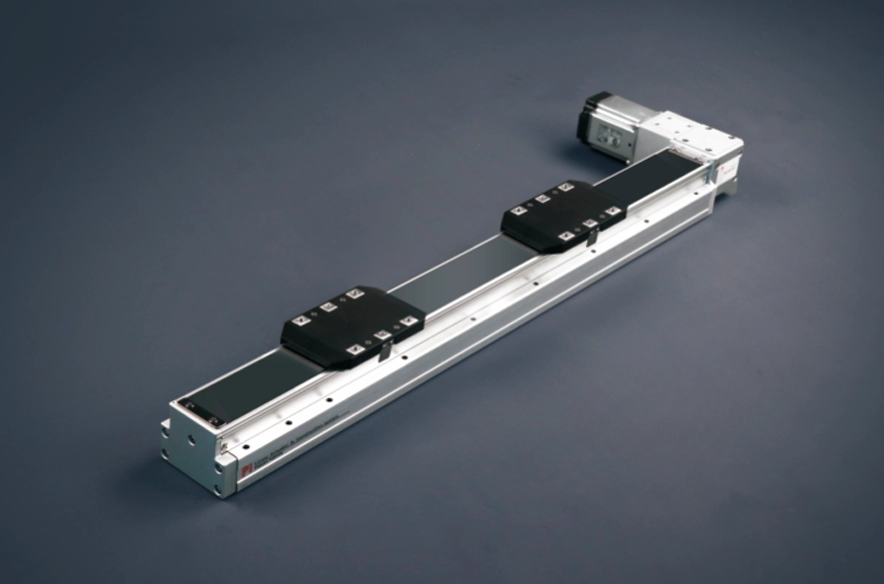

Leichtgewicht und lange Lebensdauer

Gehäusebreite: 82 mm

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 15 kg

Höchstgeschwindigkeit: 2400 mm/s

Verstellbereich: 50–600 mm

Stellen Sie die Beschleunigungs- und Verzögerungszeit des Motors auf 0,2 Sekunden ein.

Die Standardvorgaben gelten nicht für den Einsatz von umgekehrten Kranen. Sollten Sie spezielle Anforderungen haben, kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie eine Nachricht online.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Hochpräzise eingebettete Kugelführungsschiene

Einstellbare Gurtspannung und vielfältige Auswahl an Gleitsitzen

Hochsteifes Gehäuse: Durch die Verwendung einer integrierten Aluminium-Strangpresskonstruktion und eine Elementanalyse wird ein optimales Verhältnis von Steifigkeit zu Gewicht erzielt. Verdrehsicherer Deckel: Dank einer speziellen Verdrehsicherung verdreht oder verformt sich der Deckel auch bei längeren Transportwegen nicht.

Auswahl verschiedener Stile

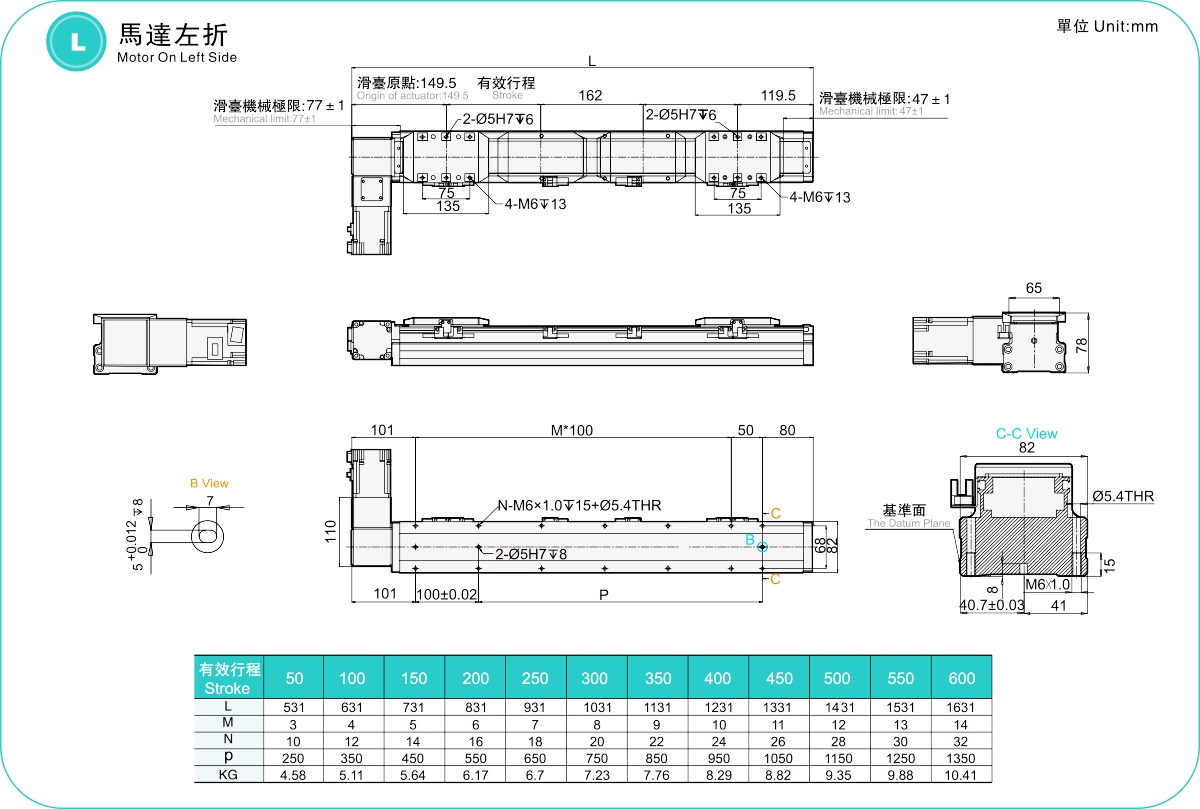

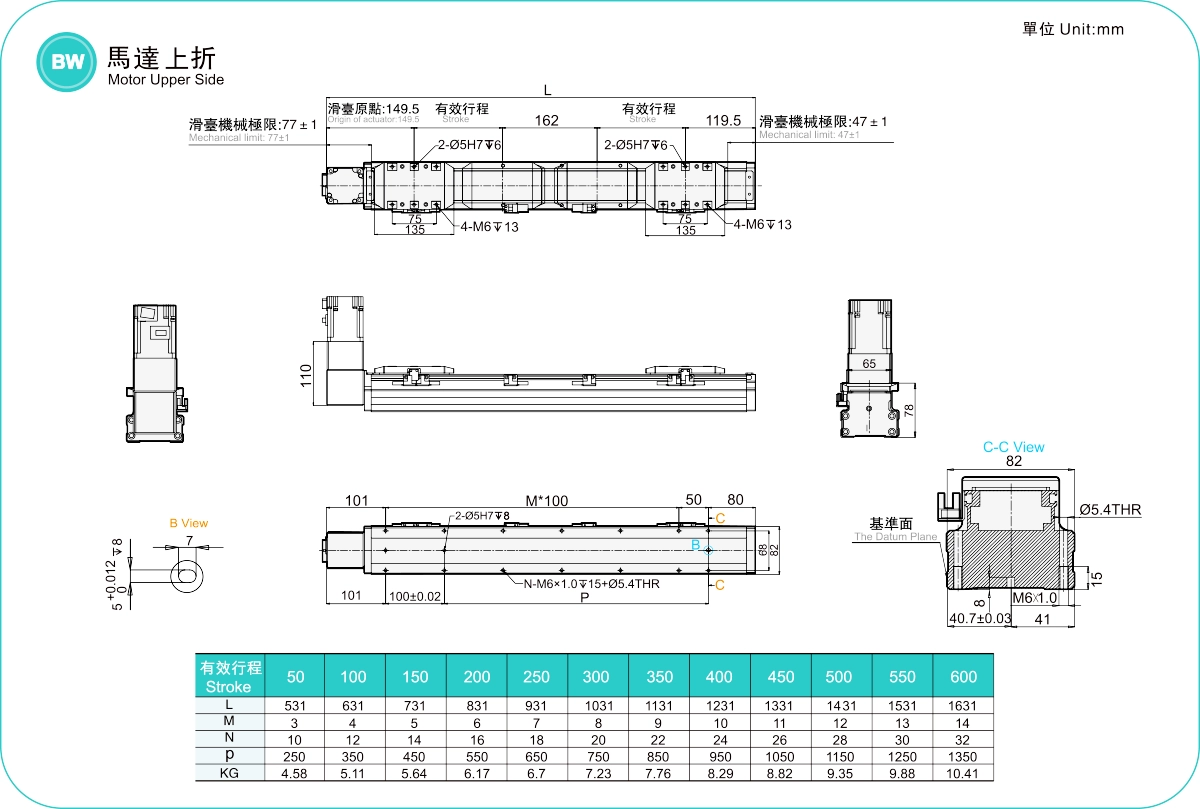

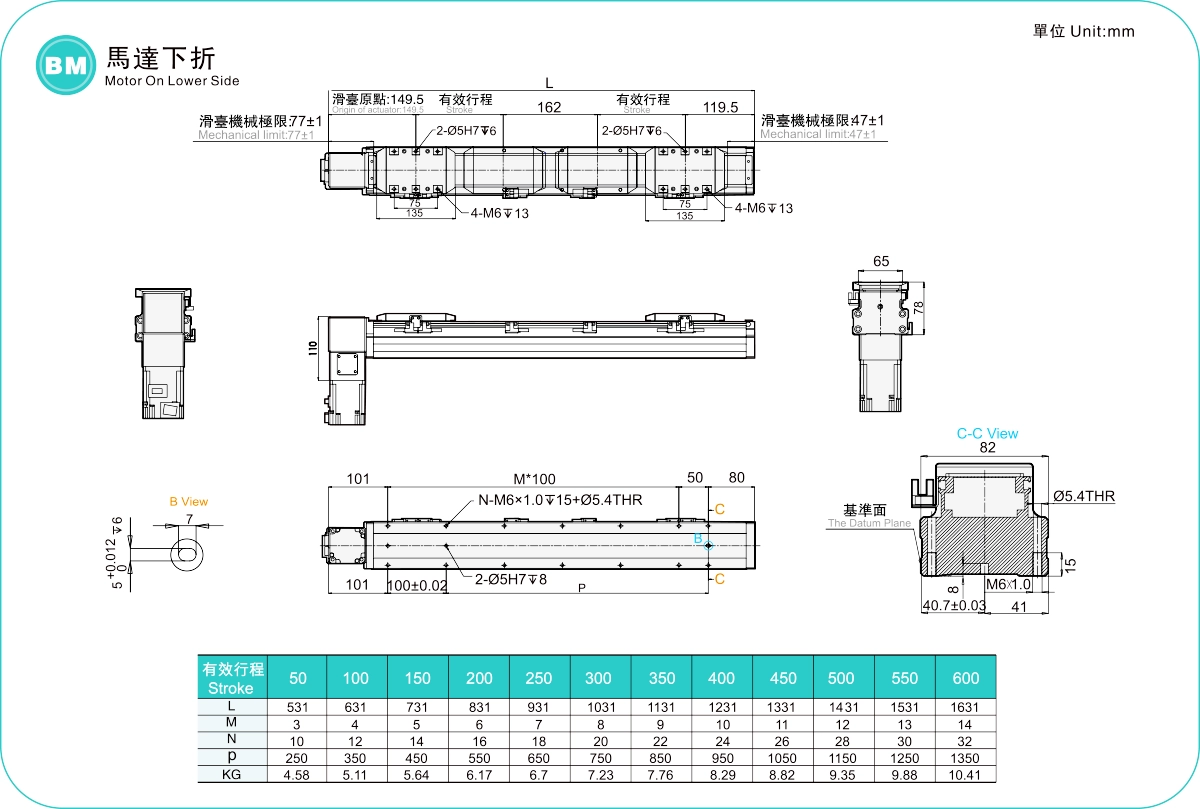

Kann mit Servomotoren verschiedener Hersteller kombiniert werden. Mehrere Einbaurichtungen für den Motor stehen zur Auswahl, was die Maschinenkonstruktion flexibler gestaltet. Der passende Riementyp kann je nach Anwendungsfall ausgewählt werden.

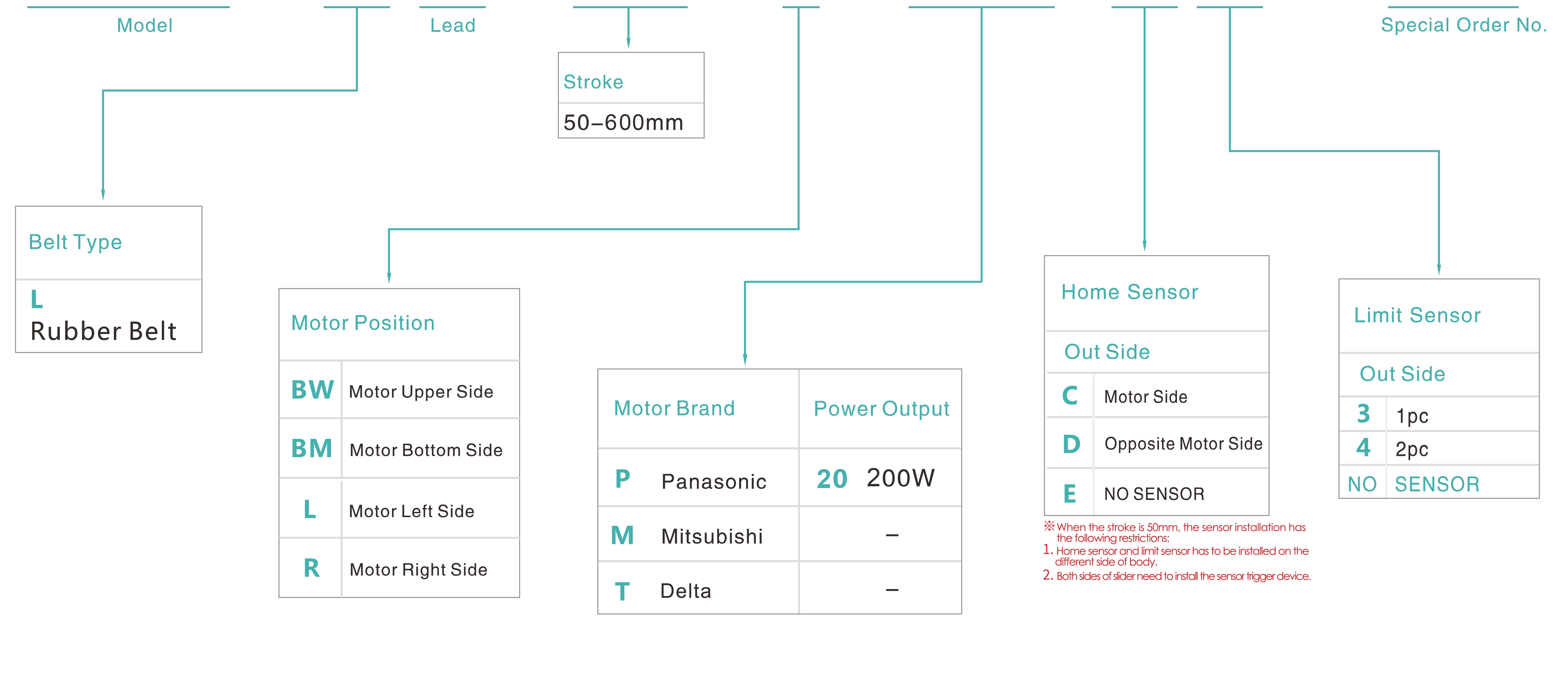

Bestellmethode

GRP8M- L 48 -100 - L -M20 -C 4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,04
	Leitungslänge (mm)		48
	Höchstgeschwindigkeit (mm/s)		2400
	Maximale Nutzlast	Horizontal (kg)	15 (Doppelfolie)
		Vertikal (kg)	-
	Nennschub (N)		80
	Hubteilung (mm)		50–600 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		200 W
	Kugelbreite (mm)		15
	Kopplung (mm)		10x11
	Heimsensor	Draußen	EE-SX674(NPN)

Sensoranordnung

Der Beschleunigungs- und Verzögerungswert ist auf 0,4 Sekunden eingestellt.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation	A	B	C
5 kg	850	322	395
10 kg	560	185	226
15 kg	473	135	156

(Einheit: mm)

Wandmontage	A	B	C
5 kg	355	310	532
10 kg	210	196	455
15 kg	171	155	435

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	318
Abgeordneter	318
HERR	626

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GRP 5	NEIN	100 W	54	±0,04	9	40	5	-	2000
		GRP 8	NEIN	200 W	82	±0,04	15	48	15	-	2400
		GRP 12	Ja	400 W	120	±0,04	25	40	25	-	2000
		GRP 15	Ja	400 W	150	±0,04	30	40	45	-	2000

*1Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min).

Kugelgewindetrieb mit langem Hub

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GFK 5M	NEIN	100 W	54	±0,04	9	40	10	-	2000
		GRP 8M	NEIN	200 W	82	±0,04	15	48	15	-	2400
		GRP12M	NEIN	400 W	120	±0,04	25	40	25	-	2000
