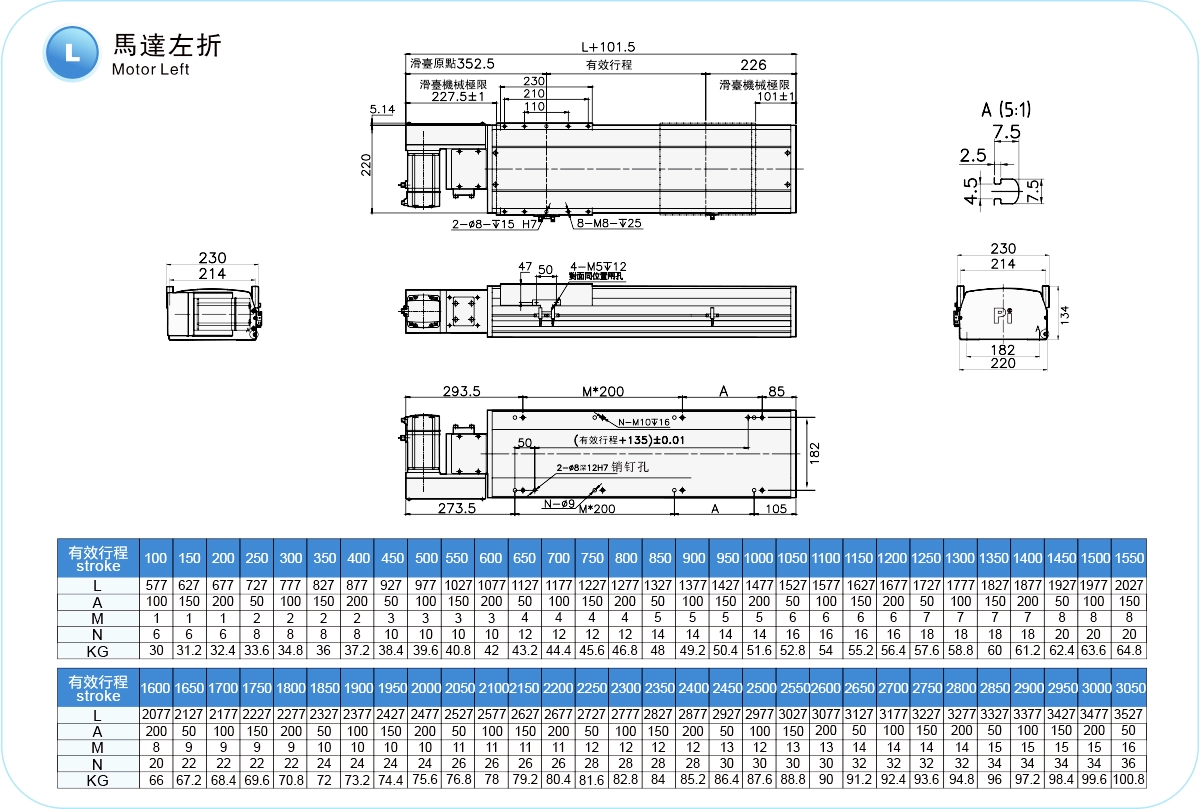

Aktueller Standort：Zuhause > Produkt > Standard-Bandaktuator > RMP-Serie > RMP22S > Motor linke Seite

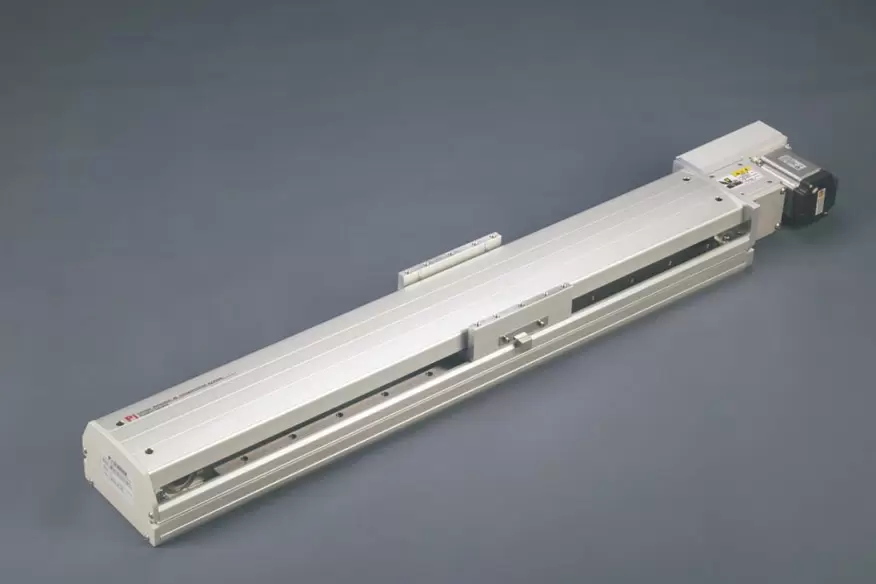

Leicht und langlebig

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 85 kg

Leitung: 40 mm

Maximale Geschwindigkeit: 2000 mm/s

Hubabstand: 100–4050 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Besonderer Hinweis: Multi-Slide-Sitz, Mechanismus zur Einstellung der Riemenspannung, patentiertes Kraftstoffdüsendesign (optional)

Hochsteifer Körper/hochsteife obere Abdeckung

Motormarke, Motoreinbauort

Bestellmethode

RMP22S - L40- 100-L -M75 -C 4 - 0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,04
	Steigung (mm)		40
	Maximale Geschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	85
		Vertikal (kg)	-
	Nennschub (N)		367
	Hubsteigung (mm)		100-4050 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		750W
	Riemenbreite (mm)		50
	Linearführung mit hoher Steifigkeit (mm)		B23XH18
	Home-Sensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation	A	B	C
45kg	1588	600	349
65kg	1052	328	285
85kg	768	281	206

(Einheit: mm)

Wandinstallation	A	B	C
40kg	500	685	1805
60kg	315	430	1152
85kg	206	281	768

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	2052
Abgeordneter	2052
HERR	1810

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenspez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Wiederholbarkeit (mm)	Riemenbreite (mm)	Steigung (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Gürtel	RMP14S	Ja	200W	135	±0,04	22	40	25	-	2000
		RMP17S	Ja	400W	170	±0,04	30	40	45	-	2000
		RMP22S	Ja	750W	220	±0,04	50	40	85	-	2000
		RMP28R	NEIN	1000W	280	±0,08	50	230	230	-	2000
		RMP28RN	NEIN	1000W	280	±0,08	50	230	200	-	2000
