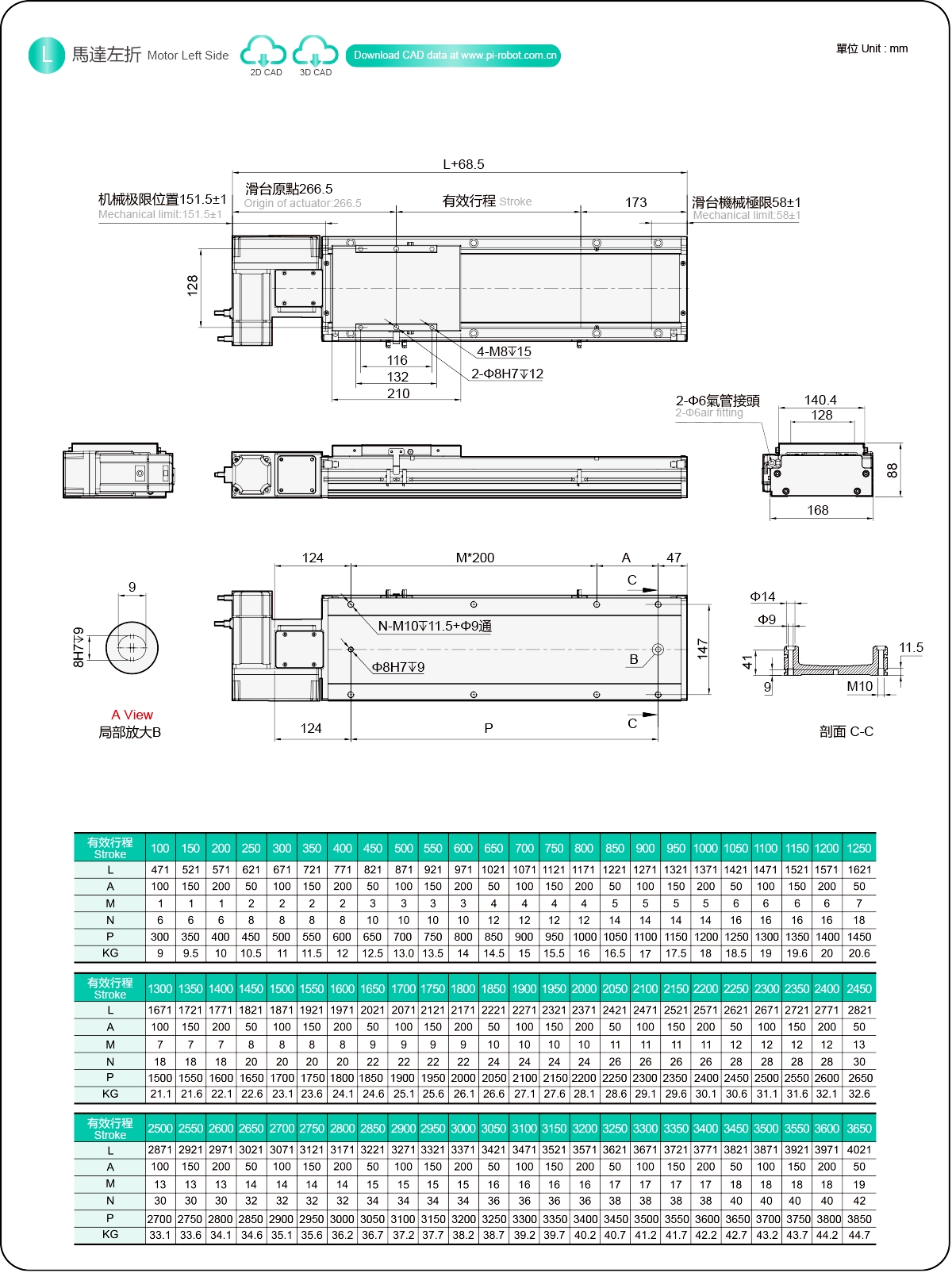

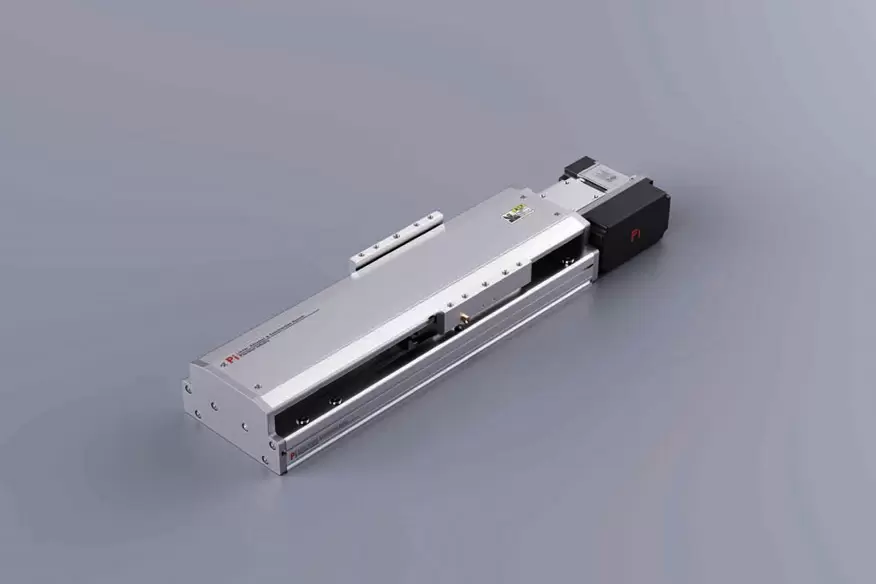

Aktueller Standort：Zuhause > Produkt > Standard-Riemenantrieb > GSF-Serie > GSF17 > Motor linke Seite

Leichtgewicht und lange Lebensdauer

Wiederholgenauigkeit: ±0,04 mm

Horizontale Belastung: 45 kg

Anschluss: 40 mm

Höchstgeschwindigkeit: 2000 mm/s

Hubteilung: 100–3650 mm

PDF

3D-Download

Cadenas3 Ddownload

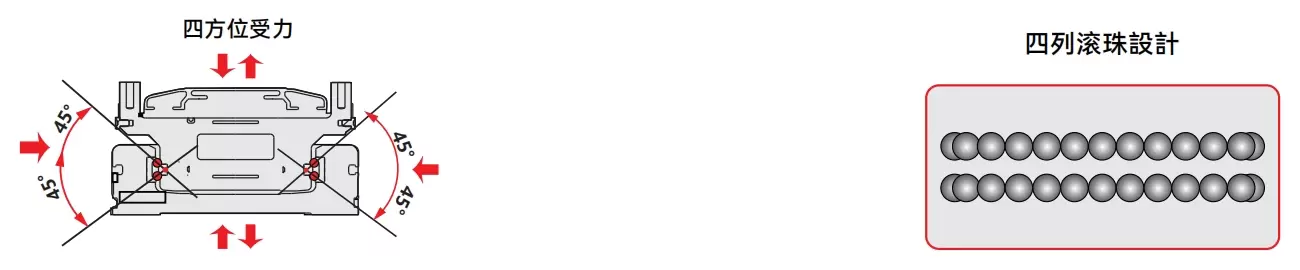

Die Vorteile von vierreihigen Kugellagern

Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Bewegungsgeschwindigkeit, hohe Belastbarkeit, lange Lebensdauer, spielfrei, leichte und agile Bewegung sowie dauerhafte Beibehaltung der hohen Präzision beim Gleiten in der „Bogennut“. Die gleiche Nennlast wird in allen vier Richtungen des Innenschlittens erreicht, und er ist in jeder Richtung einsetzbar.

Beide Seiten können mit Öl befüllt werden.

Die Kraftstoffdüse ist als einzelne Düse am Schieber ausgeführt und ermöglicht die gleichzeitige Schmierung und Wartung von Schieberschiene und Schieber. Dies vereinfacht und beschleunigt die Instandhaltung. Eigenentwickeltes Integrationssystem für Ölspeicherung, Kosteneinsparung und Effizienzsteigerung.

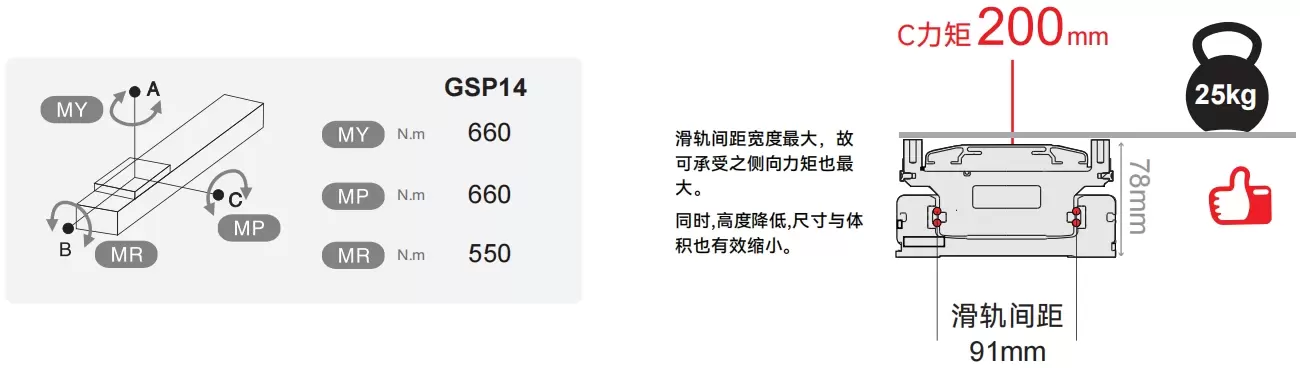

Hervorragendes Drehmomentverhalten

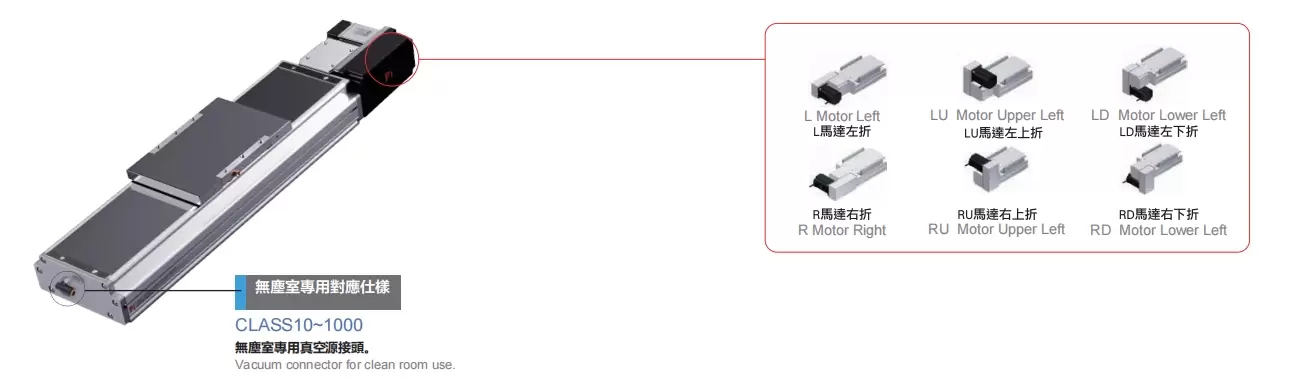

Komplette Modelle – viele Vorteile

Durch den Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen, und die Staubentwicklung reduziert. Das System ist für Reinraumumgebungen geeignet und kann mit Motoren und Montageverfahren verschiedener Hersteller ausgestattet werden.

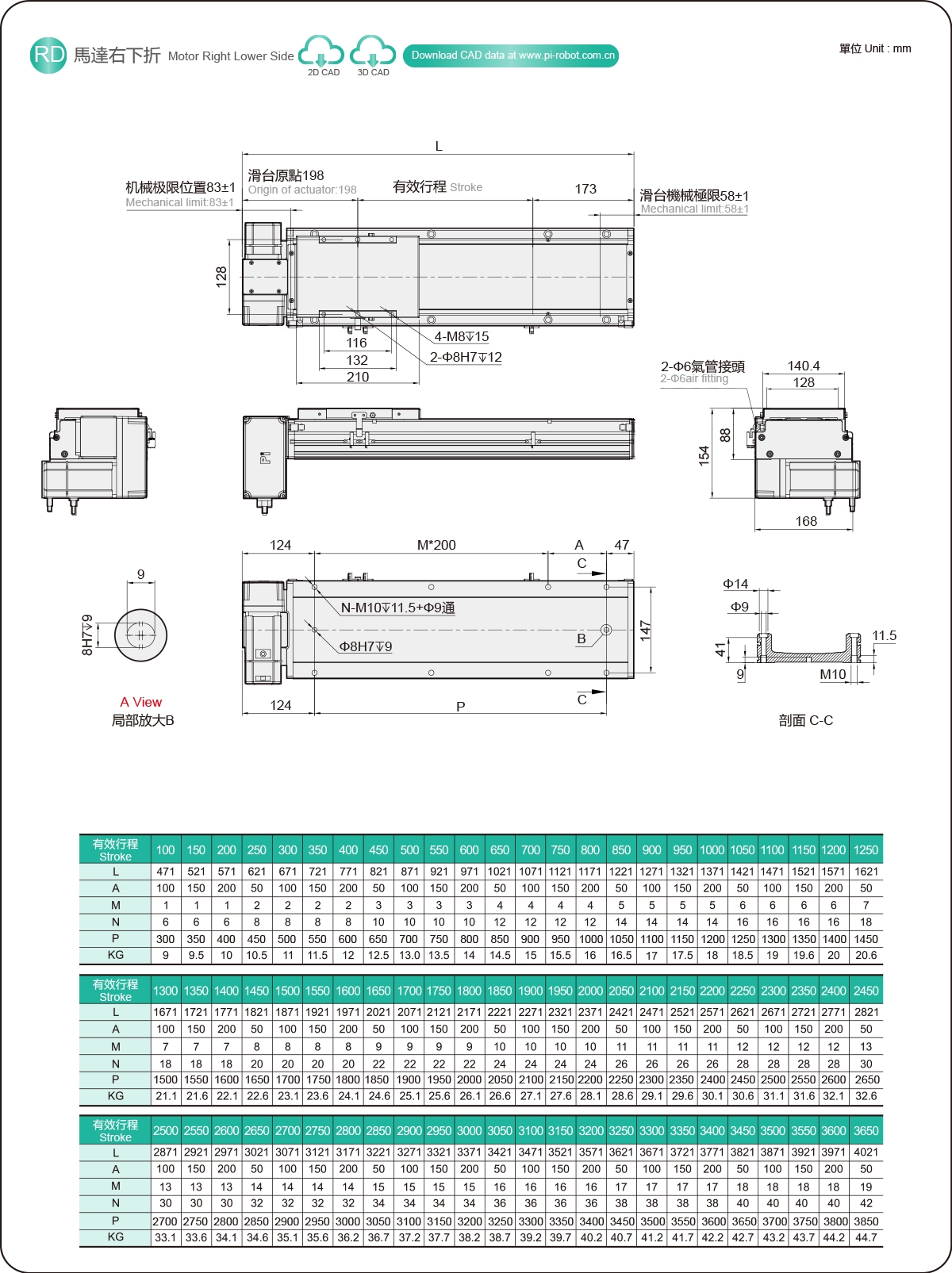

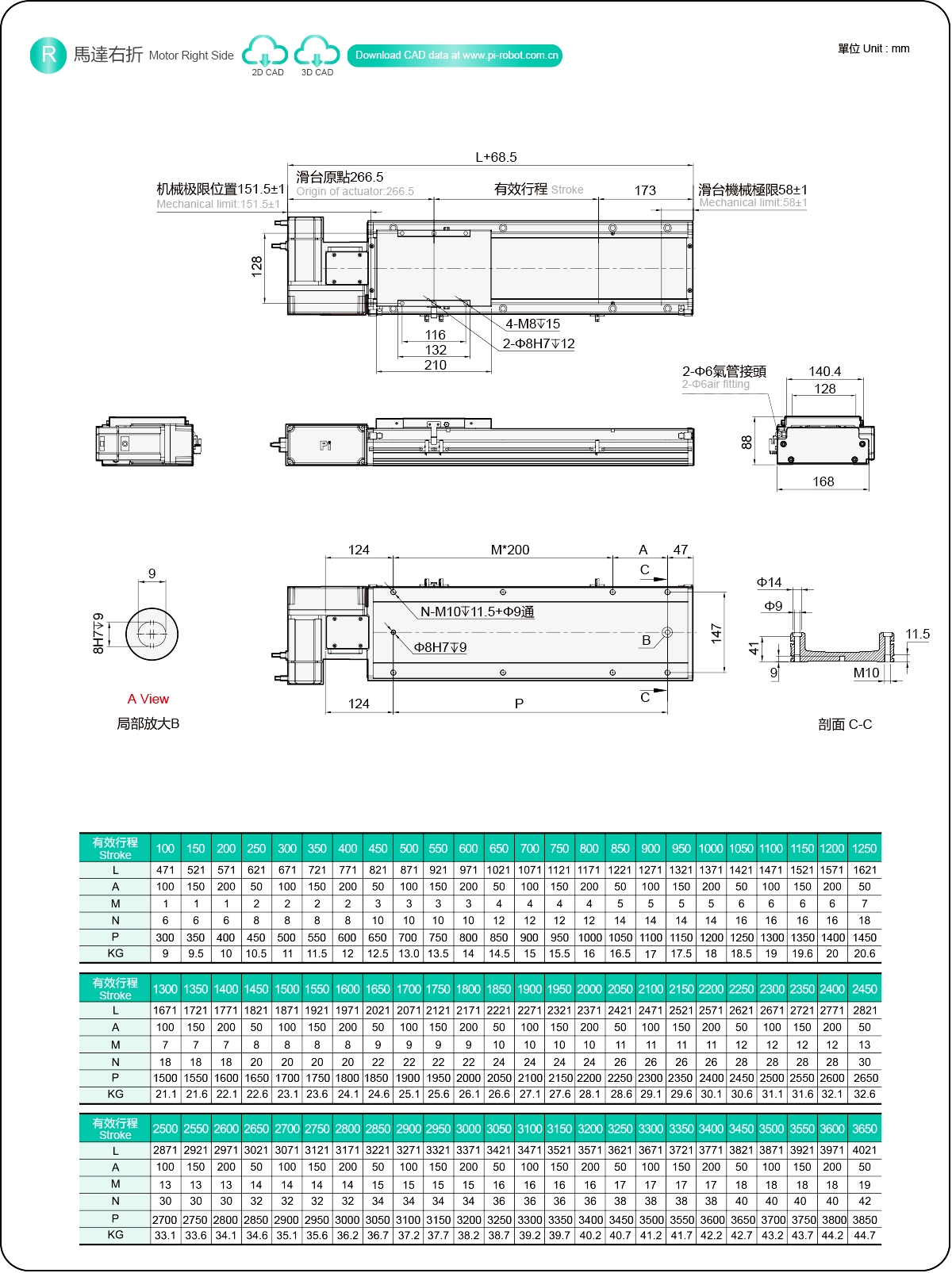

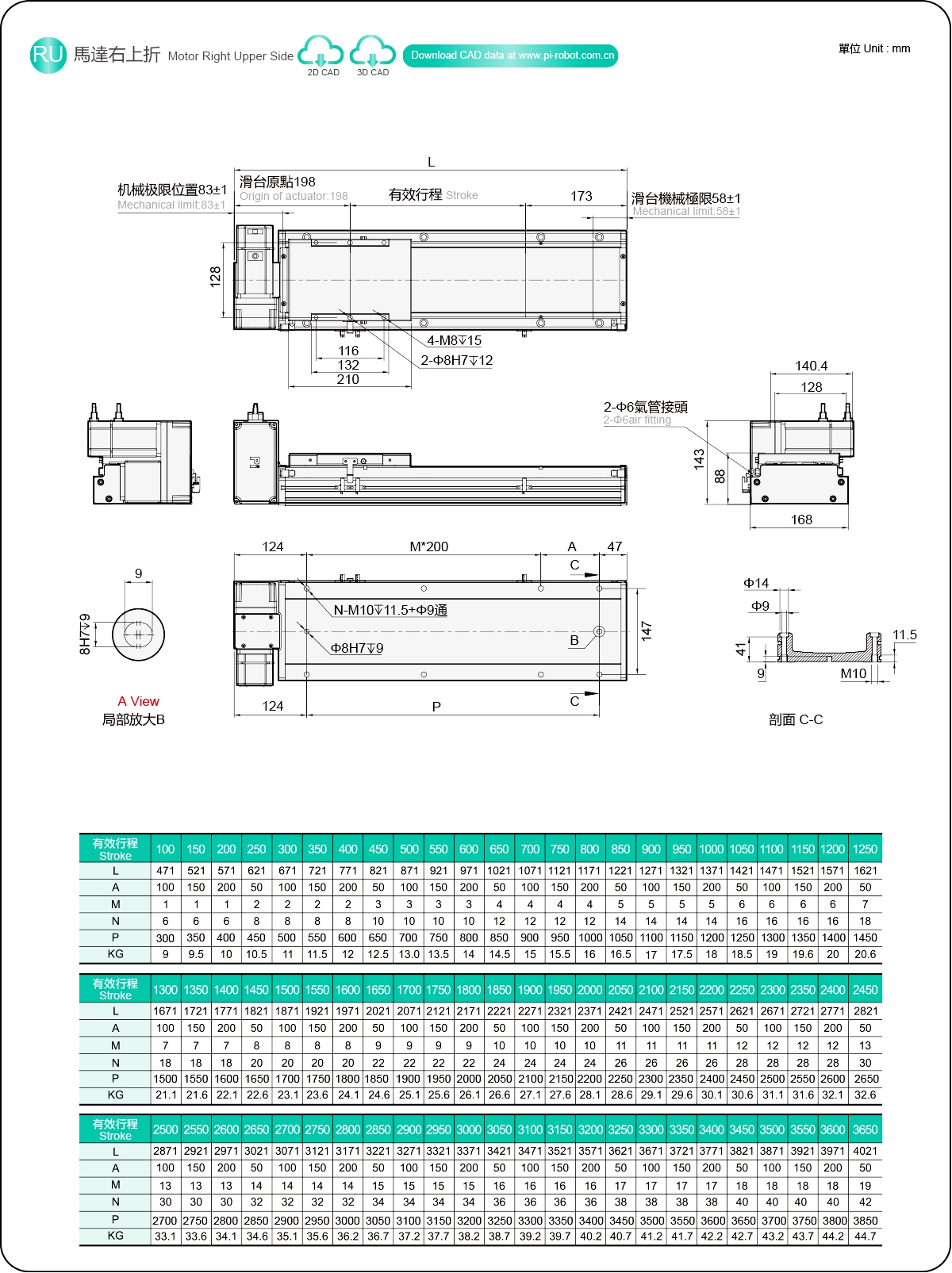

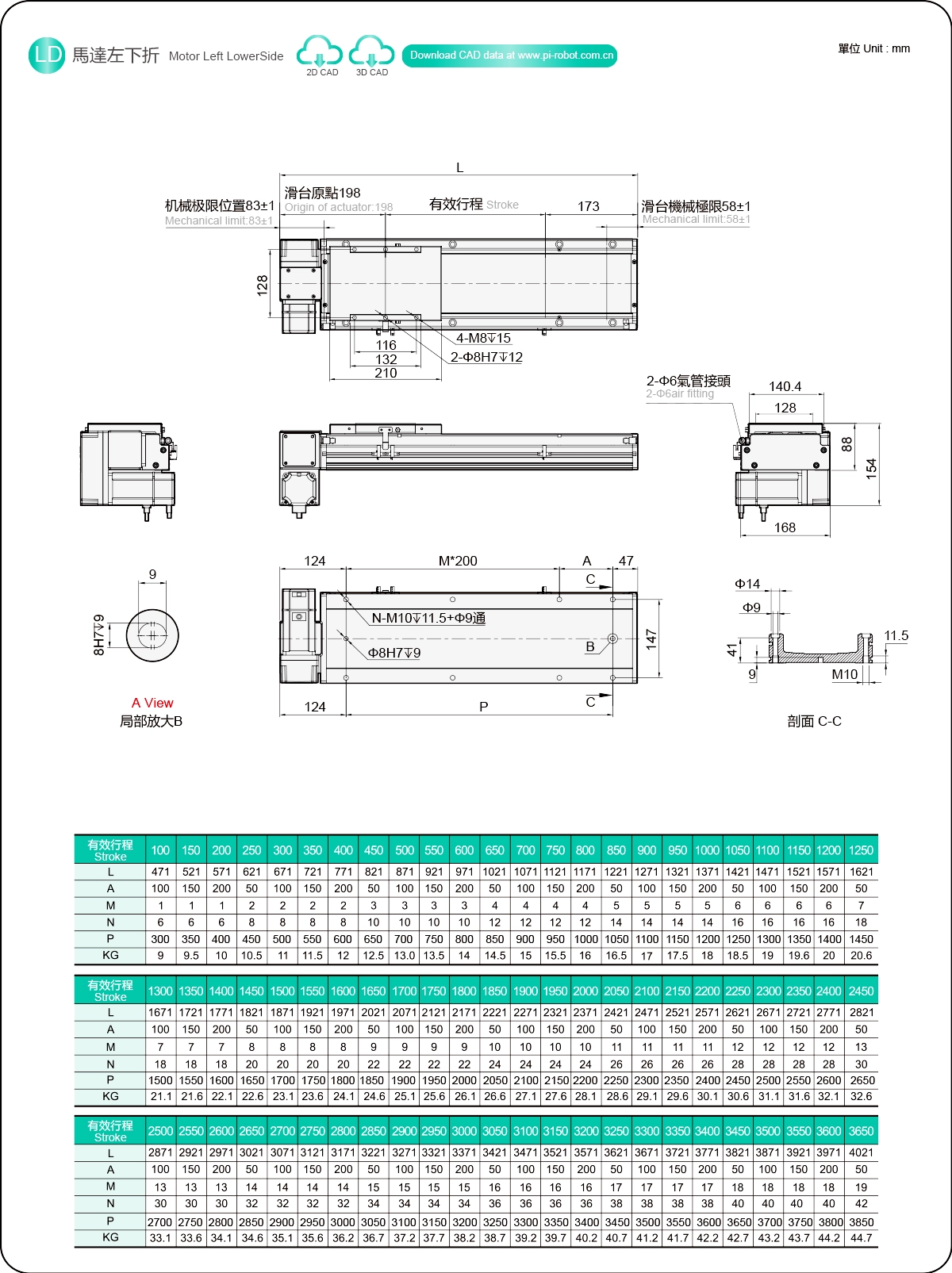

Bestellmethode

GSF17 - L40- 100-L -M40 -C 4 - 0001

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,04
	Leitungslänge (mm)		40
	Höchstgeschwindigkeit (mm/s)		2000
	Maximale Nutzlast	Horizontal (kg)	45
		Vertikal (kg)	-
	Nennschub (N)		204
	Hubteilung (mm)		100-3650 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		400 W
	Kugelbreite (mm)		28
	Hochsteife Linearführung (mm)		Kugelgewindetrieb
	Heimsensor	Draußen	EE-SX672(NPN)

Sensoranordnung

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation	A	B	C
20 kg	250	150	380
30 kg	160	100	250
45 kg	130	50	150

(Einheit: mm)

Wandmontage	A	B	C
20 kg	350	150	200
30 kg	200	100	150
45 kg	150	50	100

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	767
Abgeordneter	767
HERR	1636

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Höhe des Körpers (mm)	Wiederholbarkeit (mm)	Riemenspezifikation		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Reduziermechanismus	Motorleistung (w)	Breite (mm)	Höhe des Körpers (mm)	Wiederholbarkeit (mm)	Bandbreite (mm)	Leitungslänge (mm)	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Balt	GSF14	Ja	200 W	135	78	±0,04	22	40	25	-	2000
		GSF17	Ja	400 W	170	90	±0,04	28	40	45	-	2000
		GSF20	Ja	750 W	200	112	±0,04	50	40	85	-	2000
