Linearantrieb mit Kugelumlaufspindel vs. Riemenantrieb: Was ist besser für Ihre Anwendung?

Date: Nov 18 2025

Linearantriebe sind grundlegende Komponenten moderner Automatisierungs- und Industriemaschinen. Ob bei der Handhabung von Halbleitern, der LCD-Inspektion, der Leiterplattenbestückung, in medizinischen Geräten oder in automatisierten Testsystemen: Aktuatoren dienen als Rückgrat präziser linearer Bewegungen. Unter den vielen verfügbaren Übertragungsmethoden sind Linearantriebe mit Kugelumlaufspindel und Riemenantriebe zwei der am häufigsten verwendeten Optionen.

Jede Methode bietet ihre eigenen Vorteile, Leistungsmerkmale und Einschränkungen. Die Wahl zwischen beiden hängt von einem durchdachten Verständnis von Geschwindigkeit, Präzision, Lastanforderungen, Umgebungsbedingungen und Strukturdesign ab.

Bei Ruan Pi-Robot, einem 2003 gegründeten Unternehmen mit dem Ziel, die industrielle Präzision zu verbessern, sind beide Technologien Kernbestandteile des Produktportfolios. Mit 20 Jahren gesammelter Erfahrung und zwei Industrieparks mit einer Gesamtfläche von 70.000 Quadratmetern in Shenzhen und Yueyang bietet das Unternehmen ein komplettes Sortiment an Bewegungslösungen, darunter Präzisionspositionier-Schiebetische, XY-Linear-Schiebetische, Elektrozylinder, Rechteckkoordinatenmodule, Linearmotormodule, eingebaute Schiebetische, Industrieroboterarme und Automatikgetriebekomponenten.

In diesem Artikel werden Kugelumlaufspindel-Linearantriebe und Riemenantriebe verglichen, um Ingenieuren, Integratoren und Automatisierungsexperten dabei zu helfen, herauszufinden, welche Lösung ihre Anforderungen am besten erfüllt.

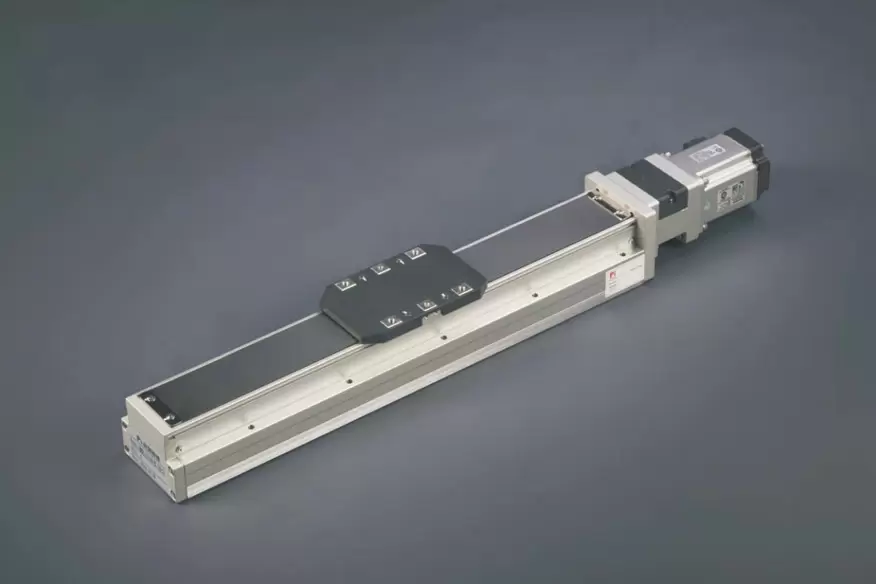

1. Grundlegendes zu Kugelumlaufspindel-Linearaktuatoren

Aktuatoren mit Kugelumlaufspindel wandeln Drehbewegungen über eine Kugelumlaufspindel-Mutter-Baugruppe in eine lineare Bewegung um. Kugelumlauflager reduzieren die Reibung und sorgen gleichzeitig für Steifigkeit und Präzision.

Hauptmerkmale

• Hohe Präzision und Wiederholgenauigkeit : Geeignet für Aufgaben, die kontrollierte Bewegungen im Mikrometerbereich erfordern.

• Hohe Tragfähigkeit : Die Schraubenstruktur trägt schwerere Lasten als andere mechanische Optionen ähnlicher Größe.

• Vorhersehbare und stabile Bewegung : Ideal für Präzisionsprozesse, die Genauigkeit während kontinuierlicher Arbeitszyklen erfordern.

• Höhere Steifigkeit : Gewährleistet minimale Durchbiegung und gleichmäßige Positionierung.

Typische Anwendungen

• Handhabung von Halbleiterwafern

• Präzisions-Dosiersysteme

• Medizinische Analysegeräte

• CNC-Hilfsachsen

• Optische Inspektion

• Automatisierte Montageplattformen

• Hochpräzise Prüfgeräte

Die Kugelumlaufspindeltechnologie wird typischerweise dann gewählt, wenn Genauigkeits- und Lastanforderungen den Bedarf an maximaler Geschwindigkeit oder extrem langen Hublängen überwiegen.

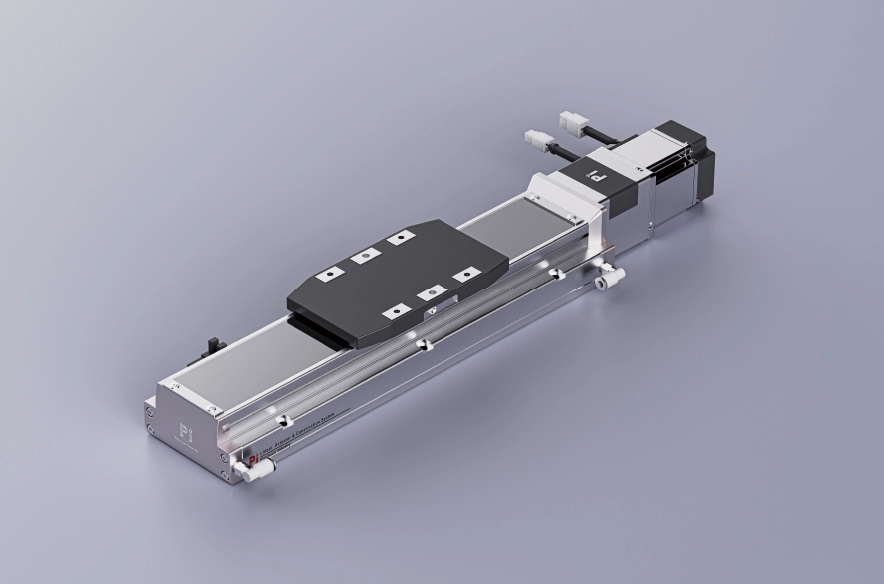

2. Riemenantriebe verstehen

Riemenantriebe verwenden ein verstärktes Zahnriemen- und Riemenscheibensystem, um einen Schlitten entlang einer Linearführung anzutreiben. Das Design ermöglicht lange Verfahrwege und einen Hochgeschwindigkeitsbetrieb.

Hauptmerkmale

• Sehr hohe Geschwindigkeitsfähigkeit : Riemensysteme erreichen oft höhere Geschwindigkeiten als Kugelumlaufspindelantriebe.

• Lange Hublängen : Ideal für Anwendungen, die einen längeren Hub erfordern, der über das hinausgeht, was typische Spindelantriebe bieten.

• Geräuscharm und gleichmäßige Bewegung : Vorteilhaft für Geräte, die einen leisen Betrieb erfordern.

• Geringere Trägheit : Ermöglicht schnelle Beschleunigung und Verzögerung.

Typische Anwendungen

• Hochgeschwindigkeits-Pick-and-Place

• Verpackungsmaschinen

• Materialtransfermodule

• Leichte Montagelinien

• Automatisierungssysteme für lange Verfahrwege

• Schnelle Inspektion und Scannen

Wenn Geschwindigkeit oder Hublänge wichtiger sind als Präzision im Mikrometerbereich, ist ein Riemenaktuator oft die bessere Wahl.

3. Leistungsvergleich: Kugelumlaufspindel vs. Riemen

1) Präzision und Wiederholbarkeit

Kugelumlaufspindel:
Bietet überragende Genauigkeit und Wiederholbarkeit und ist damit die bevorzugte Wahl für Halbleiterwerkzeuge, Laborsysteme und hochpräzise Inspektionen.

Riemen:
Bietet allgemeine Genauigkeit, die für viele industrielle Aufgaben geeignet ist, aber nicht ideal für Anwendungen, bei denen die Toleranzen extrem eng bleiben müssen.

Am besten für Präzision:
Linearantrieb mit Kugelumlaufspindel

2) Geschwindigkeit und Beschleunigung

Kugelumlaufspindel:
Mittlere bis hohe Geschwindigkeit, je nach Spindelsteigung und Motorauswahl. Aufgrund mechanischer Einschränkungen nicht für extreme Hochgeschwindigkeitsanwendungen geeignet.

Riemen:
Unter den mechanischen Aktuatoren bieten Riemensysteme die höchsten Verfahrgeschwindigkeiten und schnellen Beschleunigungen.

Am besten für Geschwindigkeit:
Riemenantrieb

3) Tragfähigkeit und Steifigkeit

Kugelumlaufspindel:
Bewältigt schwerere Lasten mit minimaler Verformung aufgrund der Steifigkeit der Spindelwelle.

Gürtel:
Für leichte bis mittlere Belastungen ausgelegt; Nicht ideal für schwere vertikale Positionierung oder Anwendungen mit hoher Kraft.

Am besten geeignet für die Tragfähigkeit:
Kugelumlaufspindelantrieb

4) Flexibilität der Hublänge

Kugelumlaufspindel:
Begrenzt durch Spindelauslenkung und kritische Geschwindigkeit. Größere Längen erfordern größere Durchmesser oder spezielle Stützmechanismen.

Band:
Unterstützt problemlos lange Hublängen und eignet sich daher für den Materialtransfer oder das Scannen großer Bereiche.

Am besten für lange Reisen geeignet:
Riemenantrieb

5) Wartung und Haltbarkeit

Kugelumlaufspindel:
Erfordert regelmäßige Schmierung und Inspektion, insbesondere bei Anwendungen mit hohen Lasten oder kontinuierlichen Zyklen.

Riemen:
Riemen müssen je nach Verwendung möglicherweise in der Spannung angepasst oder ausgetauscht werden, bieten aber im Allgemeinen eine gute Langzeithaltbarkeit.

Am besten geeignet für geringen Wartungsaufwand:
Hängt von den Betriebsbedingungen ab.
Für saubere Umgebungen → Riemen
Für kontrollierte Genauigkeit → Kugelumlaufspindel

6) Kosteneffizienz und Integration

Beide Technologien sind kosteneffizient, wenn sie richtig auf die Anwendung abgestimmt sind.

Aktuatoren mit Kugelumlaufspindel sind in der Herstellung teurer, bieten aber eine langfristige Genauigkeit. Bandaktoren lassen sich einfacher und leichter in modulare Automatisierungssysteme integrieren.

Bei der Auswahl sollten Ingenieure die Lebenszyklusleistung berücksichtigen und sich nicht nur auf die Kosten auf Komponentenebene konzentrieren.

4. Auswahl des richtigen Aktuators für Ihre Anwendung

Der beste Antrieb hängt von den Leistungsanforderungen der Ausrüstung ab:

Wählen Sie einen Linearantrieb mit Kugelumlaufspindel, wenn Sie Folgendes benötigen:

• Hohe Präzision und Wiederholgenauigkeit

• Starke Tragfähigkeit

• Vertikale oder kraftkritische Positionierung

• Kontrollierte, stabile Bewegung

• Steifigkeit auf CNC-Niveau

• Sanfte Mikrobewegung

• Genauigkeit über lange Zyklen

Wählen Sie einen Riemenantrieb, wenn Sie Folgendes benötigen:

• Schnelle Reisegeschwindigkeit

• Lange Hublänge

• Geringere Trägheit

• Ruhige Laufbedingungen

• Scannen oder Bearbeiten mit hohem Durchsatz

• Ein kosteneffizienter Universalantrieb

Für viele Automatisierungsplattformen bietet die Kombination verschiedener Aktuatortypen innerhalb desselben Systems das beste Gleichgewicht zwischen Geschwindigkeit und Genauigkeit.

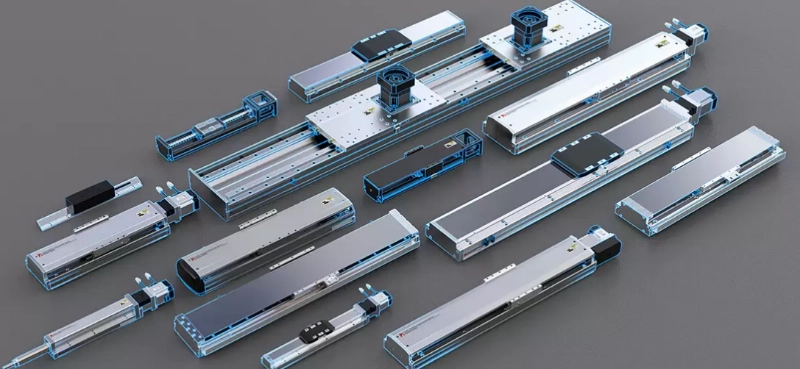

Ruan Pi-Robot bietet mit seiner Produktpalette an Präzisionsaktuatoren eine vollständige Auswahl beider Technologien , sodass Ingenieure das Modell auswählen können, das ihren Bewegungsanforderungen am besten entspricht.

5. Wie Ruan Pi-Robot die anwendungsspezifische Auswahl unterstützt

Mit seinem in zwei Jahrzehnten aufgebauten Fachwissen hilft Ruan seinen Kunden bei der Auswahl von Aktuatoren durch:

• Strukturelle Designanalyse

• Lastberechnung und -auswahl

• Motoranpassung und Tuning

• Bewertung der Umweltanforderungen

• Mehrachsiges Systemlayout

• Kundenspezifische Antriebsoptionen

Zu den bedienten Branchen gehören Halbleiter-Neuenergie, LCD-Herstellung, Leiterplattenverarbeitung, medizinische Automatisierung, Automobilelektronik und spezielle Prüfgeräte. Jede Anwendung erfordert unterschiedliche Bewegungseigenschaften, und das Ingenieurteam von Ruan stellt sicher, dass der ausgewählte Aktuator mit den Leistungszielen übereinstimmt.

Abschluss

Sowohl Linearantriebe mit Kugelumlaufspindel als auch Riemenantriebe spielen eine wichtige Rolle in der Automatisierung. Die richtige Wahl hängt von der Bewegungsgenauigkeit, der Last, der Hublänge, der Geschwindigkeit und den Umgebungsfaktoren ab. Kugelumlaufspindelantriebe zeichnen sich durch Präzision und Steifigkeit aus, während Riemenantriebe durch Geschwindigkeit und lange Verfahrwege dominieren.

Ruan Pi-Robot unterstützt weiterhin globale Automatisierungskunden mit fortschrittlichen Antriebslösungen, die auf echter Ingenieurspraxis basieren. Von der Konstruktion bis zur Produktion ist das Unternehmen weiterhin bestrebt, Industrien dabei zu helfen, ein höheres Maß an Genauigkeit, Zuverlässigkeit und Effizienz zu erreichen.
