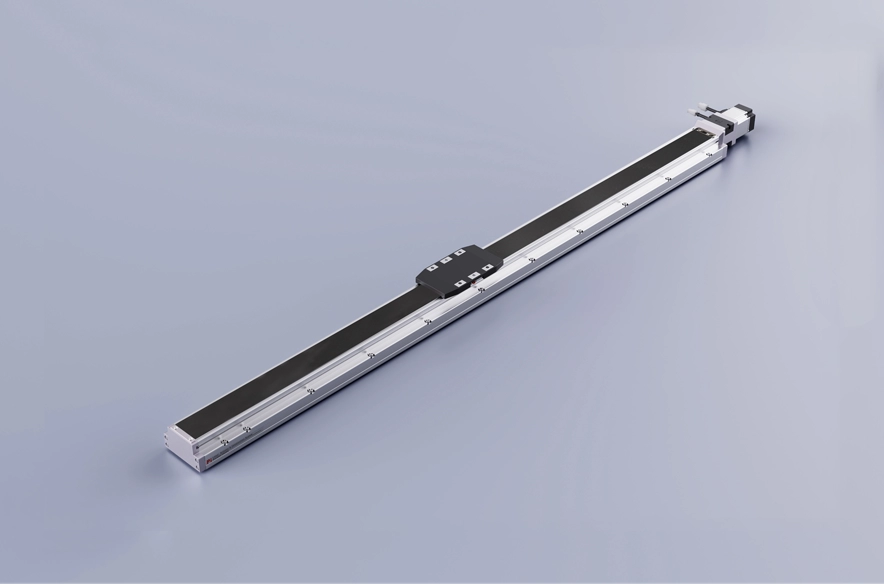

Aktueller Standort：Zuhause > Produkt > Standard-Kugelumlaufspindelantrieb > GSH-Serie > GSH10S Langhub > Motorunterseite

Leicht und langlebig

Körperbreite: 100–70 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 60 kg

Vertikale Belastung: 22 kg

Maximale Geschwindigkeit: 1600 mm/s

Reisebereich: 800–1500 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Vier-Säulen-Kugeldesign – verbesserte Genauigkeit

Ohne Lücken kann es sich leicht und einfach in die „Kreisbogennut“ bewegen, wodurch eine hohe Präzision über einen langen Zeitraum hinweg problemlos aufrechterhalten werden kann.
Der Innenschieber kann in allen vier Richtungen die gleiche Nennlast erreichen und ist in jede Richtung einsetzbar.
Hohe Steifigkeit, hohe Präzision, geringe Reibung, hohe Bewegungsbelastbarkeit, lange Lebensdauer.

Kompaktere Struktur

Im Vergleich zu herkömmlichen Produkten wurde die Produktgröße reduziert. Es lässt sich leicht in Geräte einbauen und trägt auch zur Miniaturisierung der Geräte selbst bei.

Lange Reise

Ein eingebetteter Viersäulen-Kugelumlauftisch mit einem Verfahrbereich von bis zu 3000 mm und einer maximalen Geschwindigkeit von 2200 mm/s.

Kann vertikal installiert werden

Alle Serien können vertikal eingebaut werden.

Einfache Wartung – extrem niedrige Kosten

Die gesamte Baureihe kann von außen geschmiert werden, ohne dass der Deckel abgenommen werden muss. Es verfügt über ein selbstschmierendes Ölspeichersystem mit einer speziellen Stahlbandkonstruktion.

Komplette Styles – zahlreiche Vorteile

Durch den Stahlbandschutz kann verhindert werden, dass Fremdkörper direkt in den Schiebetisch fallen, wodurch die Staubentwicklung verringert wird. Es kann in Reinraumumgebungen eingesetzt und mit Motoren unterschiedlicher Hersteller und Installationsmethoden ausgestattet werden.

Bestellmethode

GSH10S - L5-800-BC-M40B - C4 -0001

Spezifikation

Spez	Wiederholgenauigkeit (mm)		±0,005/0,01
	Kugelgewindesteigung (mm)		5	10	20	32
	Maximale Geschwindigkeit (mm/s) ※1		250	500	1000	1600
	Maximale Nutzlast	Horizontal (kg)	60	50	30	20
		Vertikal (kg)	22	16	7	5
	Nennschub (N)		1388	694	347	218
	Hubsteigung (mm) ※2		800–1500 mm/50 mm Abstand
Teile	AC-Servomotorleistung (W)		400
	Kugelumlaufspindel Ø (mm)		C7Ø16
	Linearführung mit hoher Steifigkeit (mm)		Kugelumlaufspindelantrieb
	Kupplung (mm)		10X14
	Home-Sensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※1 Der Beschleunigungs- und Verzögerungswert ist auf 0,2 Sekunden eingestellt.

※2 Wenn der Hub mehr als 600 mm beträgt, kommt es zu Unrundheit der Kugelumlaufspindel. Unter diesen Umständen empfehlen wir, die Arbeitsgeschwindigkeit zu verringern. Weitere Informationen finden Sie auf Seite 85.

Zulässiger Überhang

(Einheit: mm)

Horizontale Installation		A	B	C
Leitung5	30kg	400	162	247
	40kg	200	110	170
	60kg	100	62	103
Leitung10	25kg	400	180	237
	40kg	200	90	165
	50kg	100	66	88
Leitung20	10kg	400	384	494
	20kg	300	162	241
	30kg	200	110	143
Leitung32	5kg	400	324	455
	10kg	300	114	208
	20kg	100	72	117

(Einheit: mm)

Wandinstallation		A	B	C
Leitung5	30kg	230	100	400
	40kg	160	85	200
	60kg	101	50	100
Leitung10	25kg	235	110	400
	40kg	130	70	200
	50kg	100	58	100
Leitung20	10kg	420	210	500
	20kg	235	85	250
	30kg	115	75	150
Leitung32	5kg	429	300	400
	10kg	230	130	250
	20kg	130	68	100

(Einheit: mm)

Vertikale Installation		A	C
Leitung5	5kg	720	720
	15kg	240	240
	20kg	150	150
Leitung10	5kg	650	650
	10kg	320	320
	16kg	200	200
Leitung20	3kg	750	750
	7kg	350	350
	-	-	-
Leitung32	3kg	500	500
	5kg	300	300
	-	-	-

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	384
Abgeordneter	384
HERR	771

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebslebensdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Dateninformationen gelten nicht für die umgekehrte Verwendung bei Deckenmontage. Kontaktieren Sie uns für weitere Einzelheiten, wenn Sie die Deckenmontage invertiert nutzen möchten.

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
Standard	Kugelumlaufspindel	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Extra lange Hubserie

Verwenden Sie Wo	Angetriebener Modus	Modellspezifikation	Motorleistung (w)	Breite (mm)	Körpergröße (mm)	Wiederholbarkeit (mm)	Kugelumlaufspindel spez		Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
							Außendurchmesser (mm)	Steigung (mm)	Horizontal	Vertikal
Standard	Kugelumlaufspindel	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
