Leichtgewicht und lange Lebensdauer

Gehäusebreite: 280 mm

Wiederholgenauigkeit: ±0,08 mm

Horizontale Last: 350 kg

Vertikale Last: 155 kg

Höchstgeschwindigkeit: 1785,67 mm/s

Verstellbereich: 7000 mm

*Die Höchstgeschwindigkeit basiert auf der maximalen Drehzahl des Servomotors (3000 U/min).

PDF

3D-Download

Cadenas3 Ddownload

Zahnstangenantrieb

Durch den Einsatz eines Zahnradantriebs findet bei langen Verfahrwegen kein Spindelantrieb statt, und das Problem der Spindelwicklung tritt nicht auf. Die Getriebestruktur wird linear über die Zahnstange angetrieben.

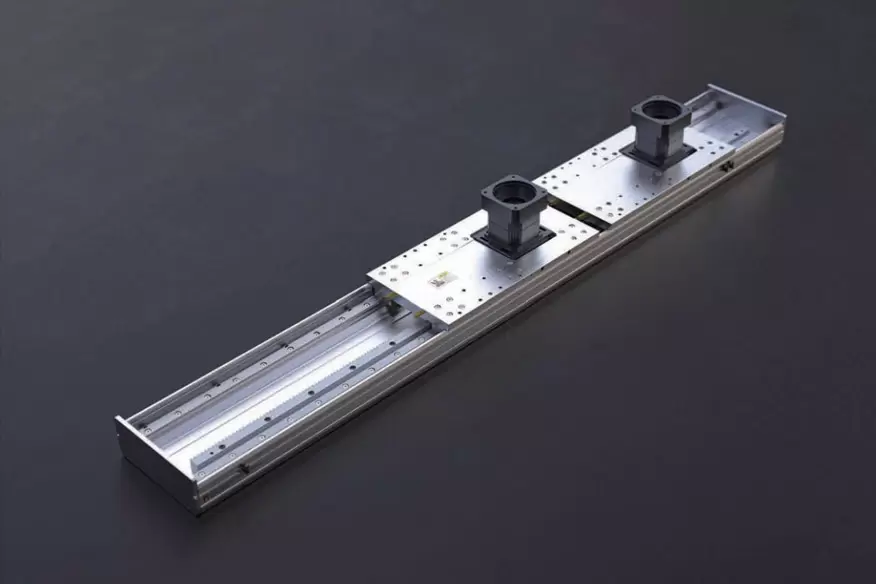

Komplette Modelle – viele Vorteile

Durch den Stahlbandschutz wird verhindert, dass Fremdkörper direkt auf den Schiebetisch fallen. Der maximale Hub im Schiebetisch beträgt 1500 mm. Die Einbauposition des Mehrwegemotors ist frei wählbar, was die Maschinenkonstruktion flexibler gestaltet. Er ist mit Servomotoren verschiedener Hersteller kompatibel.

Externe Öleinspritzung – einfache Wartung

Alle Baureihen können von außen geölt werden, ohne dass die Abdeckung entfernt werden muss. Das selbstschmierende Ölspeichersystem kann mit geeigneten Untersetzungsverhältnissen ausgestattet und je nach Last und Drehzahl angepasst werden.

Bestellmethode

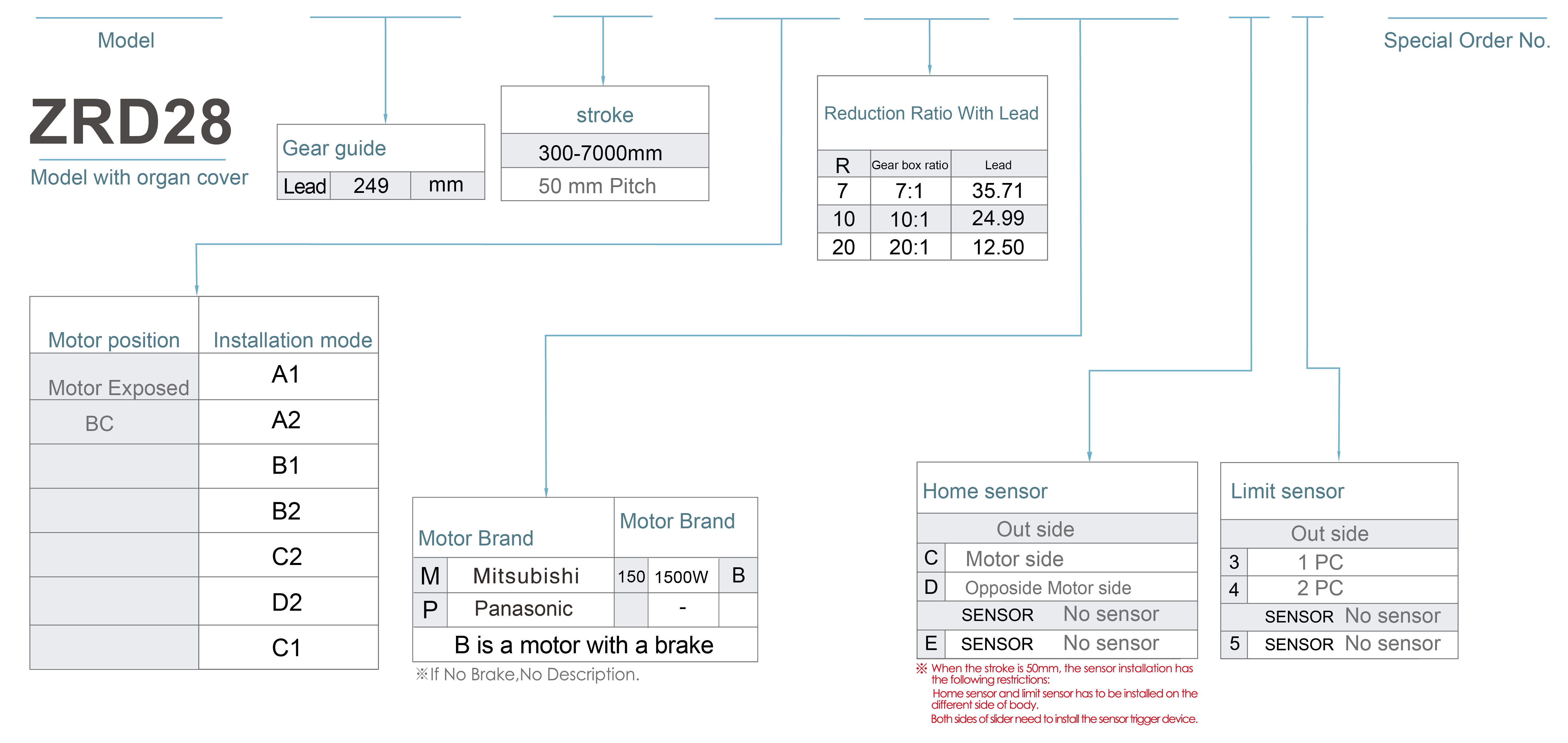

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

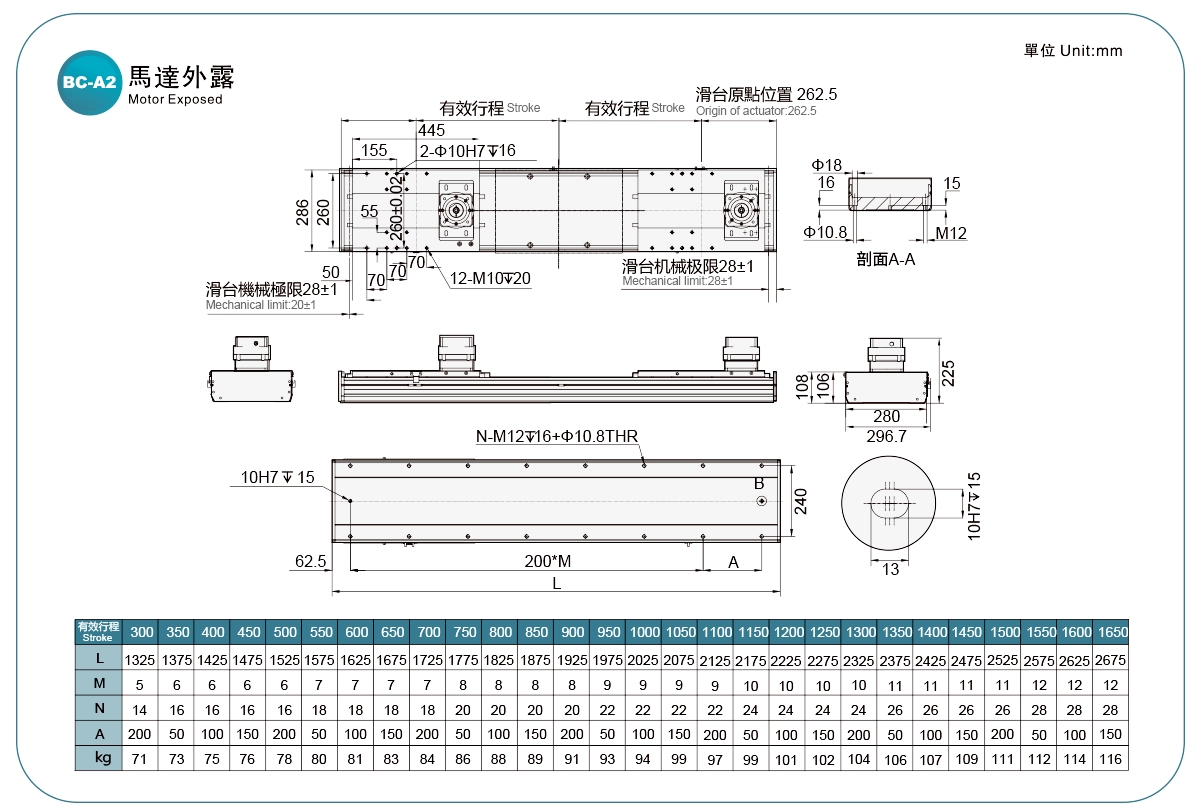

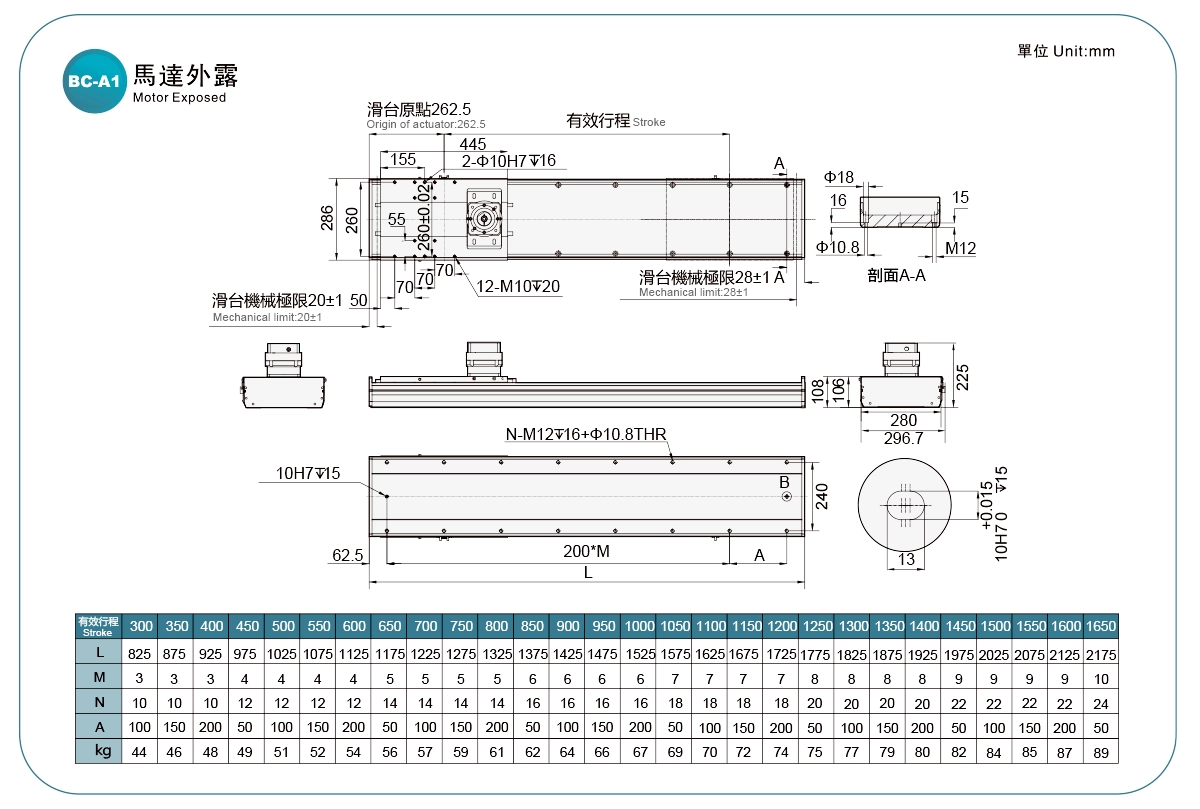

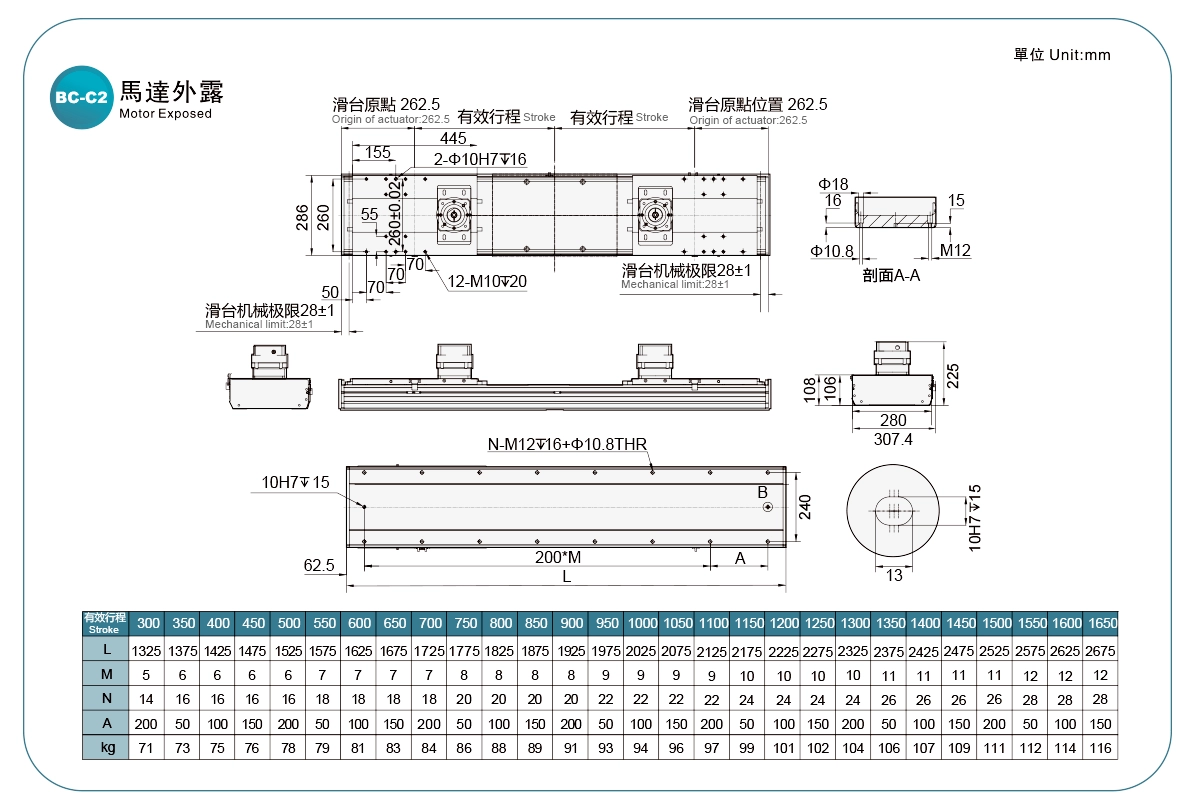

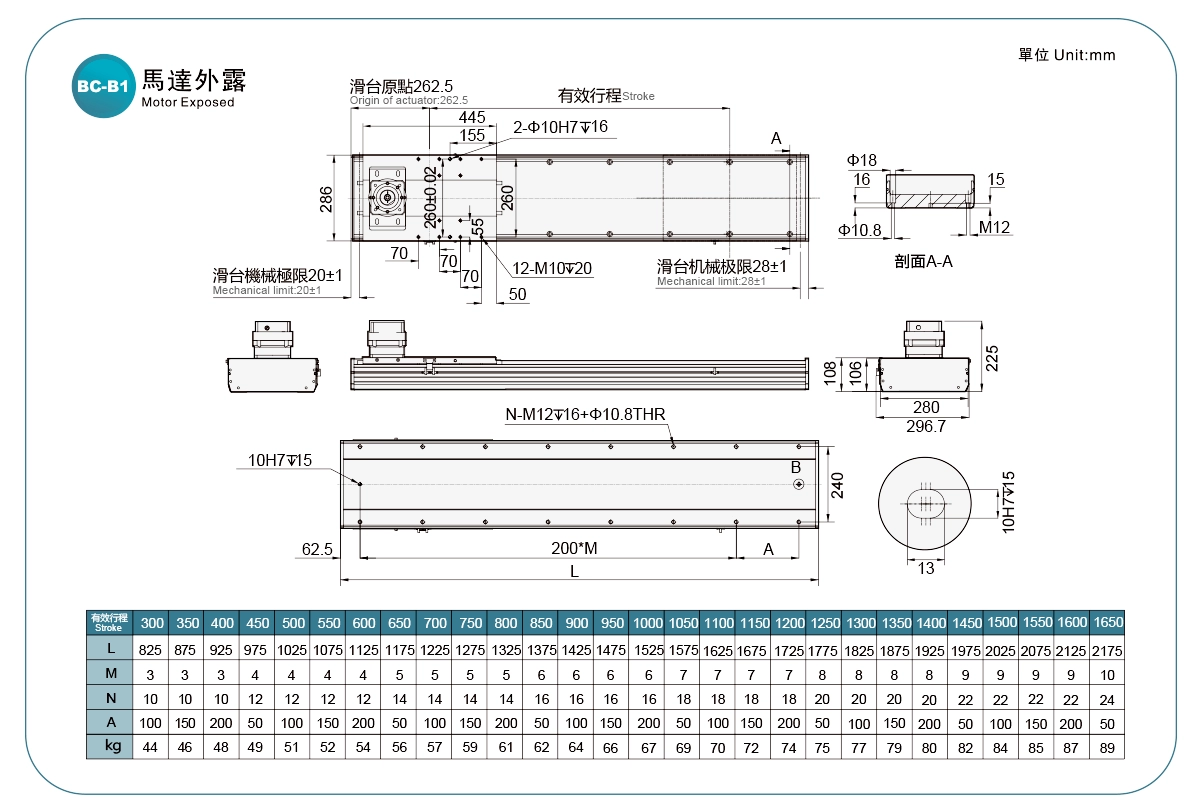

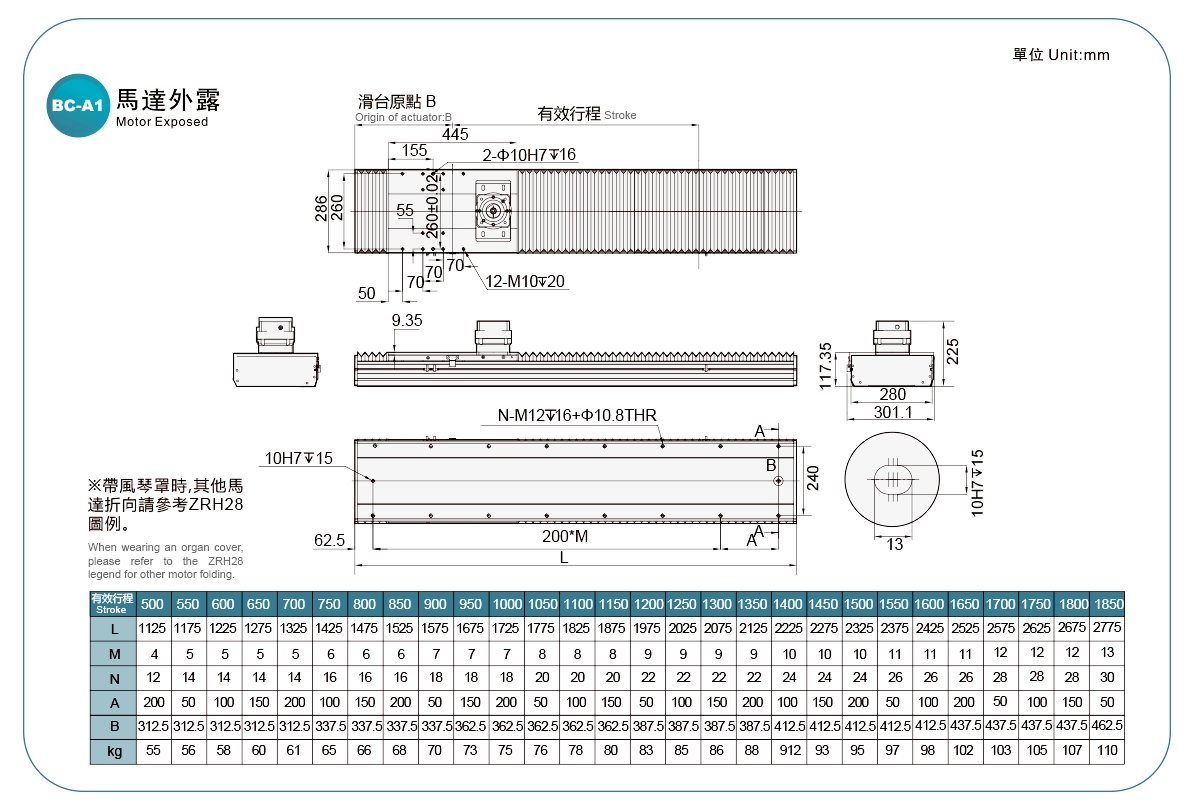

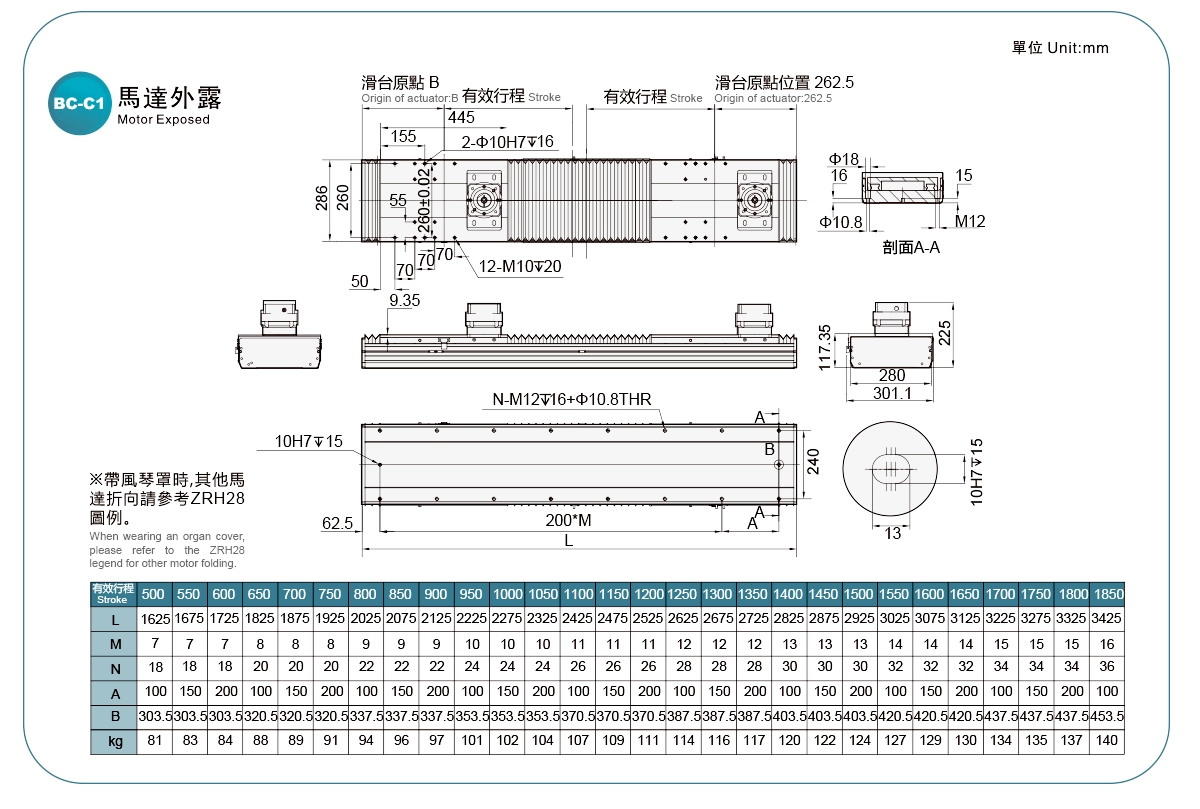

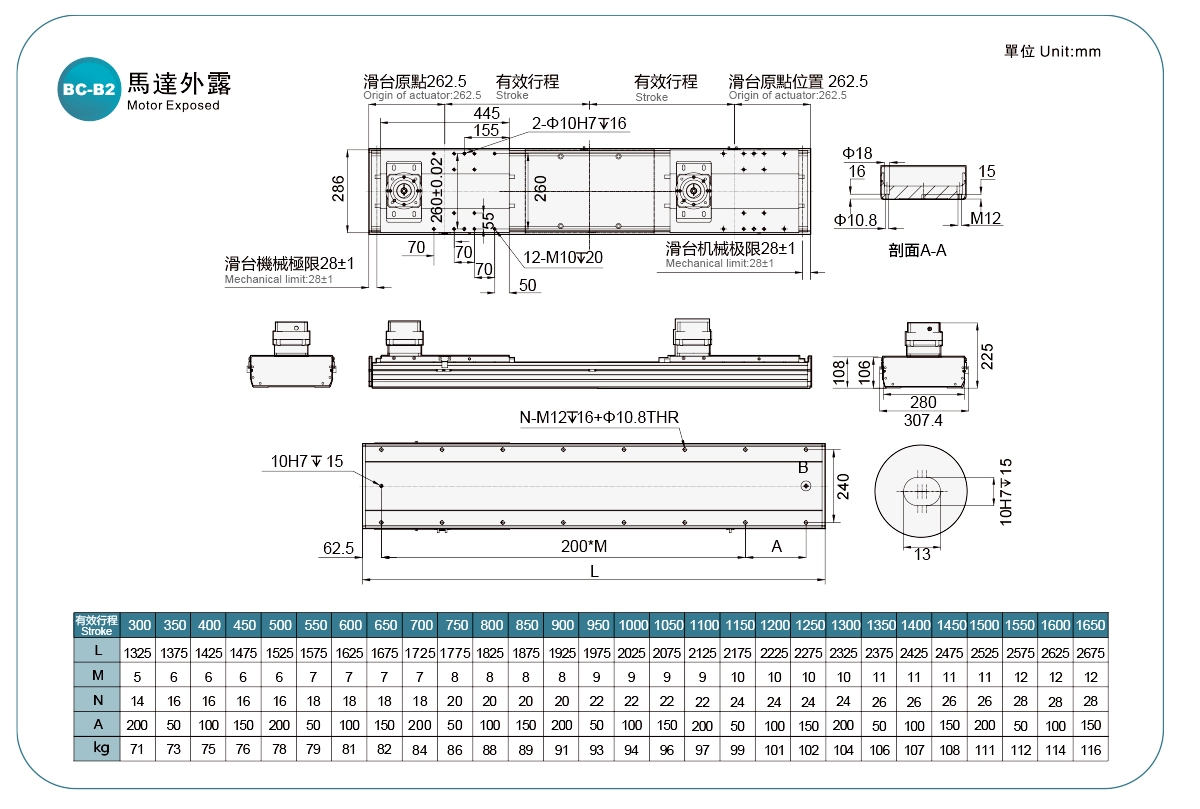

Spezifikation

Spezifikation	Wiederholgenauigkeit (mm)		±0,08
	Leitungslänge (mm)		35,71	24,99	12,50
	Reduktionsverhältnis		7	10	20
	Höchstgeschwindigkeit (mm/s) ※1		1785,67	1249,97	624,99
	Maximale Nutzlast	Horizontal (kg)	160	210	350
		Vertikal (kg)	50	75	150
	Nennschub (N)		713	1018	2036
	Hubteilung (mm) ※2		100-6300 mm / 50 mm Steigung
Teile	Leistung des AC-Servomotors (W)		1500 W
	Zahnstangenmodul (m)		3
	Der Motor ist für eine Drehzahl (U/min) ausgelegt.		3000
	Heimsensor	Draußen	EE-SX672(NPN)
		Eingebaut	EE-SX674(NPN)

Sensoranordnung

※Der Beschleunigungs- und Verzögerungswert ist auf 0,4 Sekunden eingestellt.

※Die Produktgeschwindigkeit ist eine gerundete Ganzzahl.

Zulässiger Dachüberstand

(Einheit: mm)

Horizontale Installation		A	B	C
Getriebeübersetzung 1:7 (1,78 m/s)	80 kg	3252	750	870
Getriebeübersetzung 1:7 (1,78 m/s)	160 kg	2482	619	632
Getriebeübersetzung 1:10 (1,25 m/s)	105 kg	1861	435	484
Getriebeübersetzung 1:10 (1,25 m/s)	210 kg	1911	756	819
Getriebeübersetzung 1:20 (0,62 m/s)	175 kg	1445	546	621
Getriebeübersetzung 1:20 (0,62 m/s)	350 kg	1000	395	421

(Einheit: mm)

Wandmontage		A	B	C
Getriebeübersetzung 1:7 (1,78 m/s)	80 kg	1450	1600	1600
Getriebeübersetzung 1:7 (1,78 m/s)	160 kg	700	750	800
Getriebeübersetzung 1:10 (1,25 m/s)	105 kg	1350	1320	1400
Getriebeübersetzung 1:10 (1,25 m/s)	210 kg	630	650	700
Getriebeübersetzung 1:20 (0,62 m/s)	175 kg	950	1150	1300
Getriebeübersetzung 1:20 (0,62 m/s)	350 kg	450	510	550

(Einheit: mm)

Vertikale Installation		A	C
Getriebeübersetzung 1:7 (1,78 m/s)	25 kg	4050	4150
Getriebeübersetzung 1:7 (1,78 m/s)	50 kg	1988	2112
Getriebeübersetzung 1:10 (1,25 m/s)	35 kg	3600	3700
Getriebeübersetzung 1:10 (1,25 m/s)	70 kg	1800	1900
Getriebeübersetzung 1:20 (0,62 m/s)	75 kg	2300	2400
Getriebeübersetzung 1:20 (0,62 m/s)	150 kg	1110	1200

Statisches Belastungsmoment

(Einheit: Nm)

MEIN	8249
Abgeordneter	8249
HERR	1 3847

*Der Drehmomentwert in der Tabelle gibt den Schwerpunkt an.

*Die Betriebsdauer beträgt 10.000 km, wenn das Produkt unter den angegebenen Bedingungen verwendet wird.

*Die Datenangaben gelten nicht für die umgekehrte Deckenmontage. Kontaktieren Sie uns für weitere Informationen, falls Sie die Deckenmontage umgekehrt durchführen möchten.

Spezifikationsindex für elektrische Stellantriebe

Verwendungsort	Fahrmodus	Modellspezifikation	Motorausgang (W)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Verminderer	Schrägverzahnungsgröße (mm)			Maximale Nutzlast (kg)		Höchstgeschwindigkeit (mm/s) *1
Verwendungsort	Fahrmodus	Modellspezifikation	Motorausgang (W)	Breite (mm)	Wiederholgenauigkeit (mm)	Das Verhältnis der Verminderer	Modul	Anzahl der Zähne	Führen	Horizontal	Vertikal	Höchstgeschwindigkeit (mm/s) *1
Standard	Zahnradbank	ZRH17	750 W	±0,08	170	3	1,5	22	36,67	40	20	1833.29
		ZRH17	750 W	±0,08	170	7	1,5	22	15,71	75	50	785,70
		ZRH22	1000 W	±0,08	220	5	2	25	33,33	100	35	1666,63
						7	2	25	23,81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZRH28	1500 W	±0,08	280	7	3	25	35,71	160	50	1785,67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12,50	350	155	624,99
