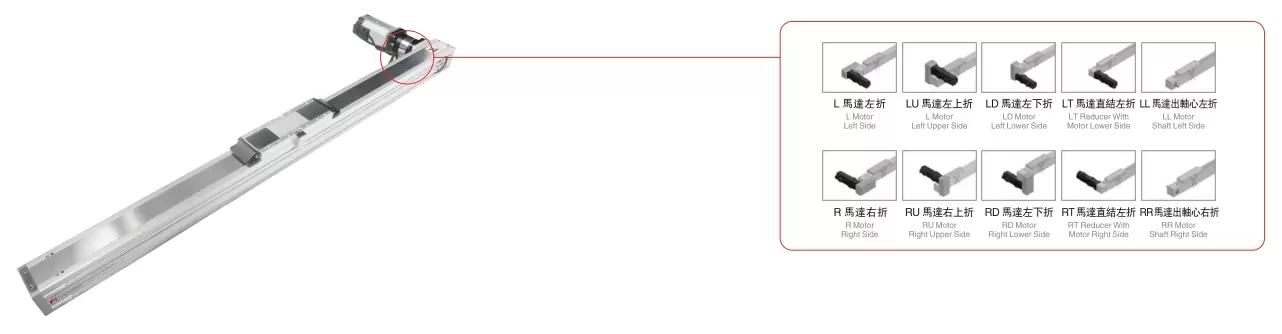

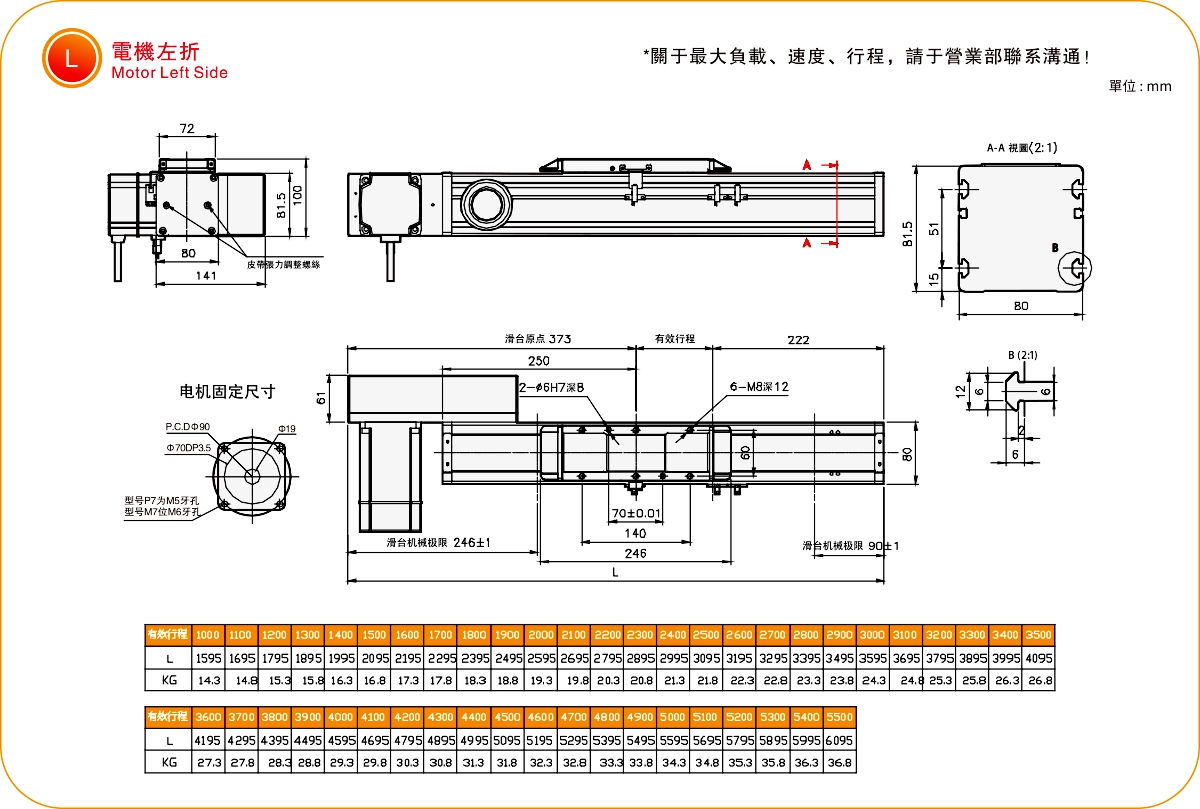

Aktueller Standort：Zuhause > Produkt > Standard-Bandaktuator > MKR-Serie > MKR80 > Motor linke Seite
Wiederholgenauigkeit: ±0,1 mm
Horizontale Belastung: 100 kg
Leitung: 200 mm
Maximale Geschwindigkeit: 2000 mm/s
Hubabstand: 100–5500 mm
Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.
Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.
Lieferzeit: 7-10 Tage
| Spez | Wiederholgenauigkeit (mm) | ±0,1 | ||||||
| Steigung (mm) | 200 | |||||||
| Untersetzungsverhältnis | 5:1 | 7:1 | 10:1 | |||||
| Maximale Geschwindigkeit (mm/s) | 2000 | 1428 | 1000 | |||||
| Maximale Nutzlast | Horizontal (kg) | 40 | 60 | 100 | ||||
| Vertikal (kg) | 14 | 21 | 24 | |||||
| Nennschub (N) | 196 | 362 | 274 | 506 | 392 | 724 | ||
| Hubsteigung (mm) | 100–5500 mm/100 mm Abstand | |||||||
| Teile | AC-Servomotorleistung (W) | 392/750W | ||||||
| Kugelbreite (mm) | 30 | |||||||
| Linearführung mit hoher Steifigkeit (mm) | B20XH16 | |||||||
| Home-Sensor | Draußen | EE-SX672(NPN) | ||||||

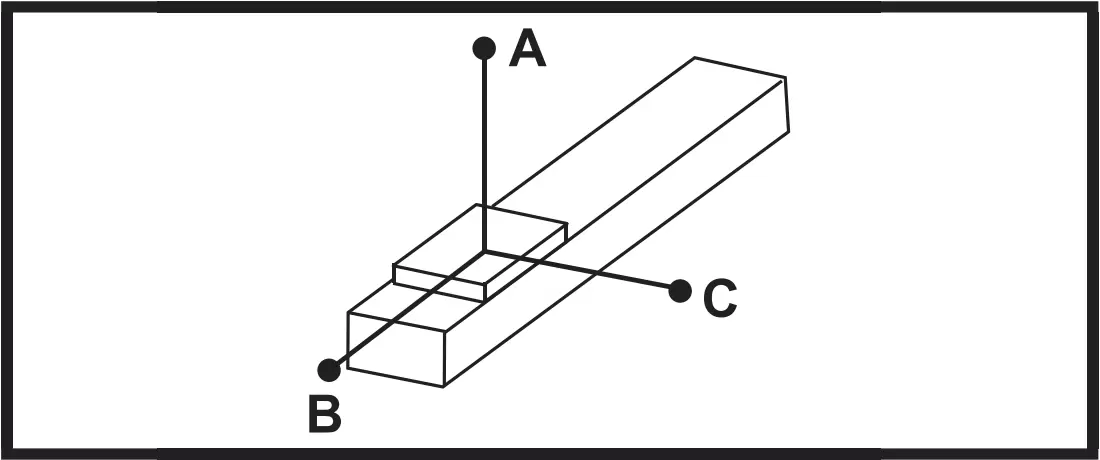

| Horizontale Installation | A | B | C | |
| 5 ∶ 1 | 20kg | 900 | 280 | 40 |
| 30kg | 550 | 160 | 22 | |
| 40kg | 400 | 110 | 15 | |
| 7∶1 | 40kg | 750 | 160 | 22 |
| 50kg | 575 | 115 | 16 | |
| 60kg | 420 | 85 | 12 | |
| 10∶1 | 60kg | 900 | 140 | 20 |
| 80kg | 700 | 105 | 15 | |
| 100kg | 550 | 75 | 10 | |
| Wandinstallation | A | B | C | |
| 5 ∶ 1 | 20kg | 40 | 280 | 900 |
| 30kg | 22 | 160 | 600 | |
| 40kg | 15 | 110 | 400 | |
| 7∶1 | 40kg | 22 | 160 | 750 |
| 50kg | 16 | 115 | 575 | |
| 60kg | 12 | 85 | 450 | |
| 10∶1 | 60kg | 20 | 140 | 950 |
| 80kg | 15 | 105 | 750 | |
| 100kg | 10 | 75 | 600 | |

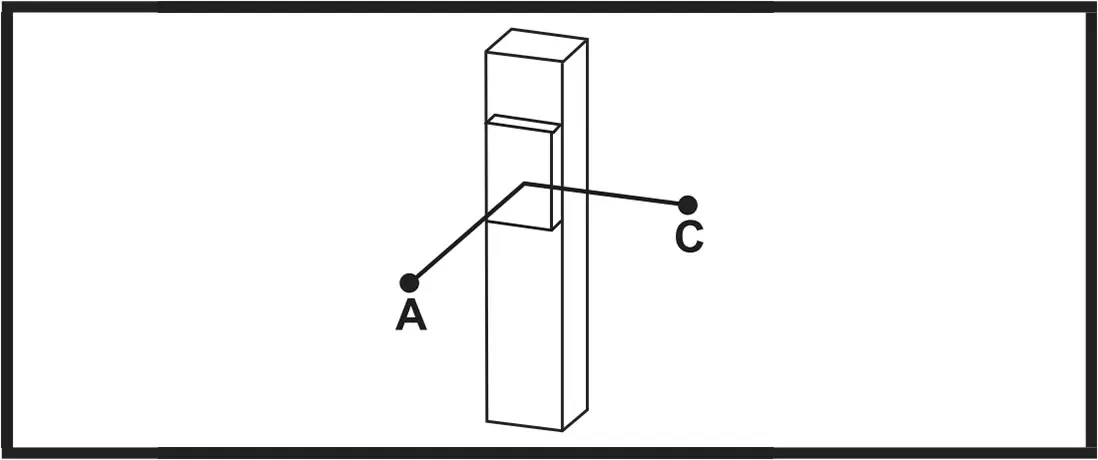

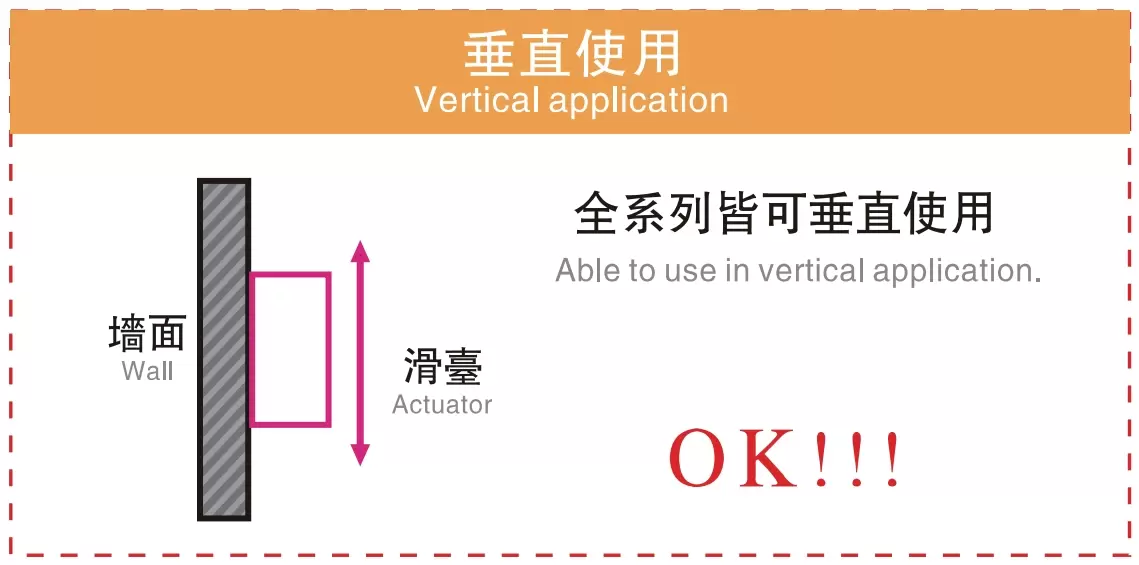

| Vertikale Installation | A | C | |
| 5 ∶ 1 | 5kg | 1250 | 1250 |
| 10kg | 650 | 650 | |
| 14kg | 450 | 450 | |
| 7∶1 | 15kg | 600 | 600 |
| 18kg | 480 | 480 | |
| 21kg | 400 | 400 | |
| 10∶1 | 18kg | 550 | 550 |
| 20kg | 450 | 450 | |
| 24kg | 350 | 350 | |

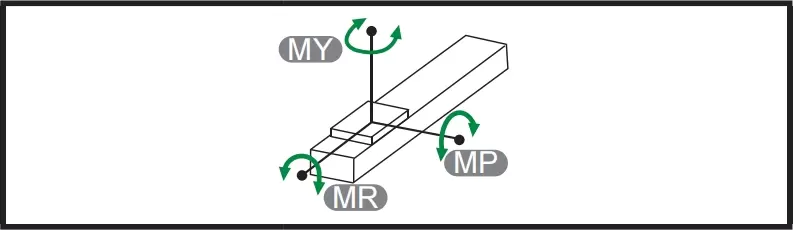

| MEIN | 867,7 |
| Abgeordneter | 867,7 |
| HERR | 122,8 |
| Verwenden Sie Wo | Angetriebener Modus | Modellspezifikation | Reduziermechanismus | Motorleistung (w) | Breite (mm) | Wiederholbarkeit (mm) | Riemenspez | Maximale Nutzlast (kg) | Höchstgeschwindigkeit (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Riemenbreite (mm) | Steigung (mm) | Horizontal | Vertikal | ||||||||
| Standard | Zahnriemen | MKR40 | Ja | 100W | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | Ja | 400W | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | Ja | 750W | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | Ja | 750W/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Ja | 400W | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
