Leicht und langlebig

Körperbreite: 60–200 mm

Wiederholgenauigkeit: ±0,005/0,01 mm

Horizontale Belastung: 150 kg

Vertikale Belastung: 55 kg

Maximale Geschwindigkeit: 250 mm/s

Reisebereich: 800–2600 mm

Stellen Sie die Motorbeschleunigung und -verzögerung auf 0,2 Sekunden ein.

Für den Einsatz von Umkehrkränen können die Normvorgaben nicht angewendet werden. Bei Bedarf kontaktieren Sie uns bitte telefonisch oder hinterlassen Sie online eine Nachricht.

Lieferzeit: 7-10 Tage

PDF

3D-Download

Cadenas3 Ddownload

Erklärung der Mehrachsenkombination

Durch mehrfache Kombinationen von einachsigen Schiebetischen haben wir 2-Achsen- und 3-achsige mehrachsige manuelle Operationen entwickelt
(1) Im Vergleich zu vertikalen mehrteiligen Robotern ist der Preis niedrig
(2) Cleveres mechanisches Design sorgt für orthogonale Roboter mit hoher Steifigkeit, die Vibrationen und Verformungen reduzieren können
(3) Verschiedene mögliche Kombinationen von einachsigen Schiebetischen

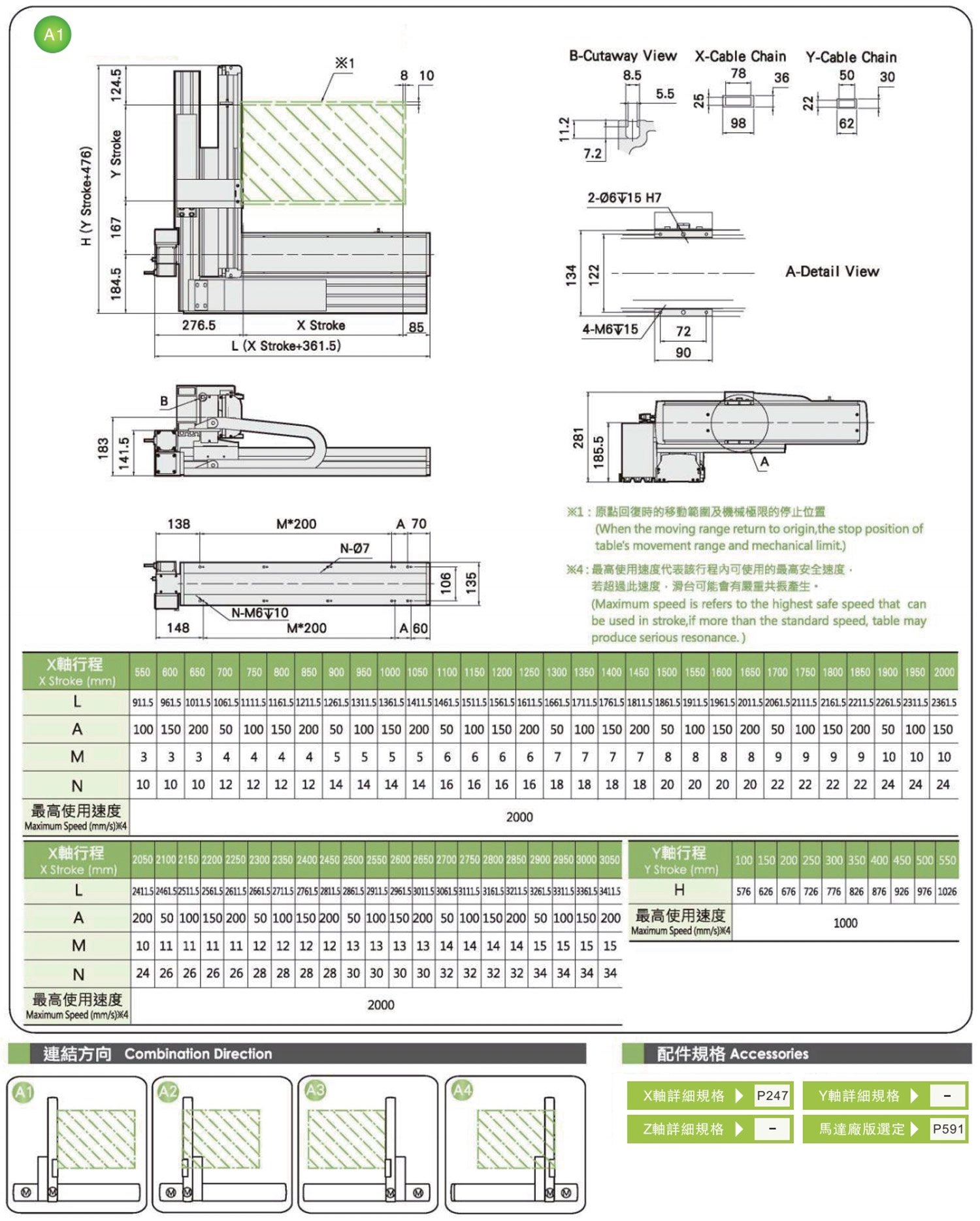

Verbindungsrichtung

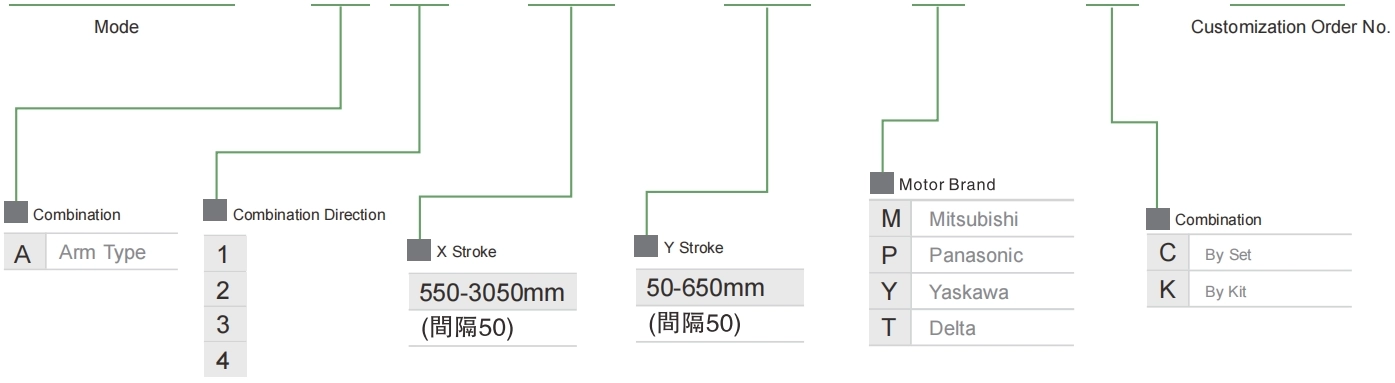

Bestellmethode

XYMP650-A 1-500-300- M - C - 0001

Spezifikation

Artikel	X-Achse	Y-Achse
Modelltyp	RMP14S	RMH13
Wiederholgenauigkeit (mm)	±0,04	±0,01
Kugelgewindesteigung (mm)	40	20
Maximale Geschwindigkeit (mm/s) ※1	2000	1000
Hub 50 mm Teilung (mm)	550-3050	100-550
AC-Servomotor-Ausgangsleistung (w)	400	200
Umfeld	0–40 °C, unter 85 % relative Luftfeuchtigkeit

※2 Die maximale Geschwindigkeit basiert auf dem AC-Servomotor von 3000 U/min.

Maximale Nutzlast

Y-Hub (mm)	50	150	250	350	450	550	650
Y Nutzlast (kg)	24	20	17	15	13	11	9

*Nur für horizontale Installation

Spezifikationsindex des elektrischen Stellantriebs

Verwenden Sie Wo	Angetriebener Modus	Spezifikation	Kombination	Achsennummern	Maximale Geschwindigkeit (mm/s)			Hub (mm)
Verwenden Sie Wo	Angetriebener Modus	Spezifikation	Kombination	Achsennummern	X-Achse	Y-Achse	Z-Achse	X-Achse	Y-Achse	Z-Achse
Standard	Kugelumlaufspindel	XYMH440-A	A	2 Achsen	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 Achsen	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 Achsen	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 Achsen	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 Achsen	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 Achsen	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 Achsen	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 Achsen	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 Achsen	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 Achsen	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMP650-A1
